Багатофункціональна плита перекриття /покриття/ фундаменту

Номер патенту: 58123

Опубліковано: 25.03.2011

Автор: Брунько Володимир Михайлович

Завантажити PDF файл.

Формула / Реферат

1. Багатофункціональна плита перекриття /покриття/ фундаменту, що містить арматурний каркас плити перекриття, до стрижнів якого прикріплені труби опалення, які розташовані в плиті перекриття, мають вигляд змійовиків, виконаних з кроком, кратним кроку повздовжніх стрижнів арматури, і підключених за допомогою вентилів до опалювального і зворотного стояків системи опалення будівлі, яка відрізняється тим, що труби опалення безпосередньо контактують з бетоном плити, і плита додатково містить систему водопостачання, та/або каналізації, та/або електропроводку, та/або телекомунікаційну проводку.

2. Багатофункціональна плита перекриття /покриття/ фундаменту за п. 1, яка відрізняється тим, що має пустоти.

Текст

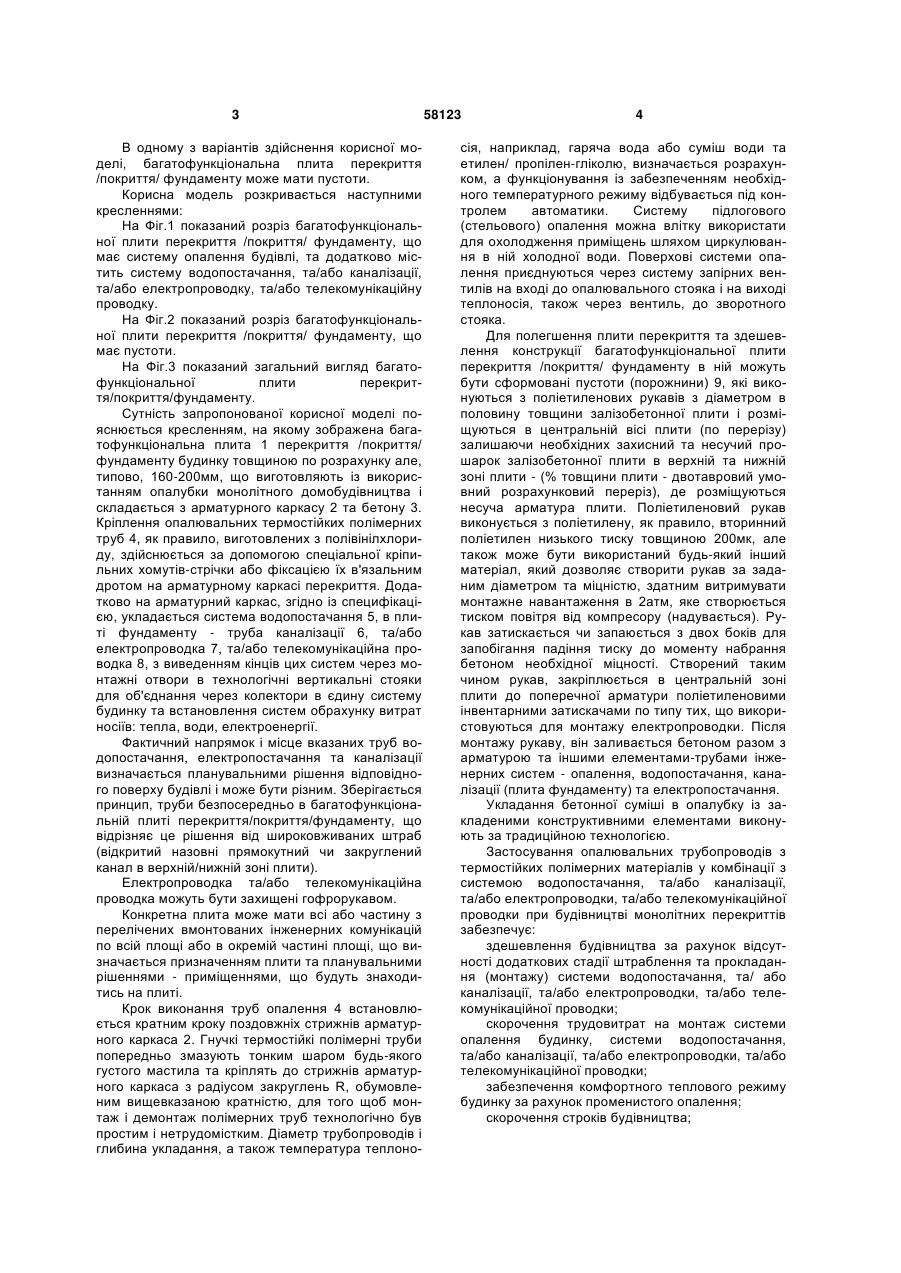

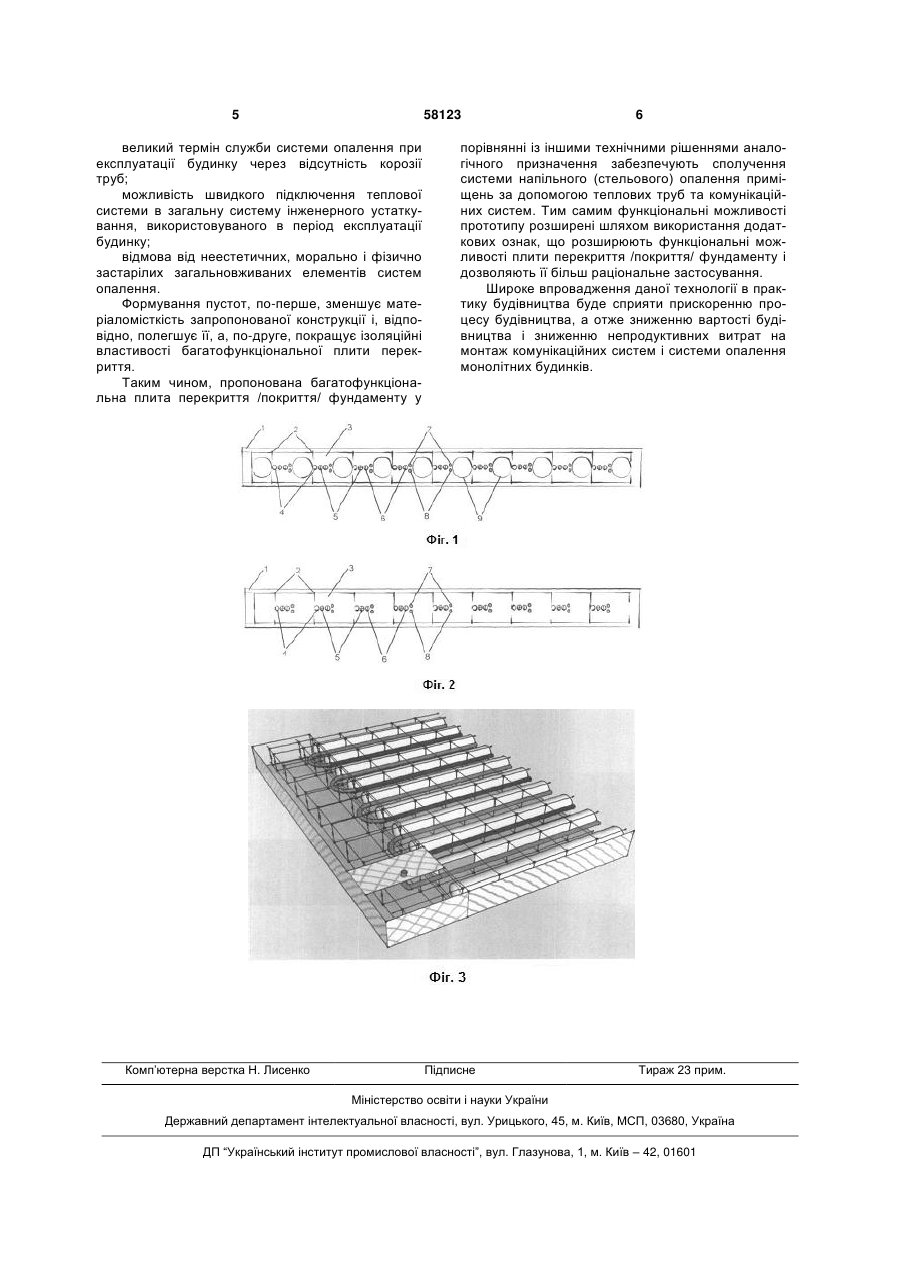

1. Багатофункціональна плита перекриття /покриття/ фундаменту, що містить арматурний каркас плити перекриття, до стрижнів якого прикріплені труби опалення, які розташовані в плиті перекриття, мають вигляд змійовиків, виконаних з 3 В одному з варіантів здійснення корисної моделі, багатофункціональна плита перекриття /покриття/ фундаменту може мати пустоти. Корисна модель розкривається наступними кресленнями: На Фіг.1 показаний розріз багатофункціональної плити перекриття /покриття/ фундаменту, що має систему опалення будівлі, та додатково містить систему водопостачання, та/або каналізації, та/або електропроводку, та/або телекомунікаційну проводку. На Фіг.2 показаний розріз багатофункціональної плити перекриття /покриття/ фундаменту, що має пустоти. На Фіг.3 показаний загальний вигляд багатофункціональної плити перекриття/покриття/фундаменту. Сутність запропонованої корисної моделі пояснюється кресленням, на якому зображена багатофункціональна плита 1 перекриття /покриття/ фундаменту будинку товщиною по розрахунку але, типово, 160-200мм, що виготовляють із використанням опалубки монолітного домобудівництва і складається з арматурного каркасу 2 та бетону 3. Кріплення опалювальних термостійких полімерних труб 4, як правило, виготовлених з полівінілхлориду, здійснюється за допомогою спеціальної кріпильних хомутів-стрічки або фіксацією їх в'язальним дротом на арматурному каркасі перекриття. Додатково на арматурний каркас, згідно із специфікацією, укладається система водопостачання 5, в плиті фундаменту - труба каналізації 6, та/або електропроводка 7, та/або телекомунікаційна проводка 8, з виведенням кінців цих систем через монтажні отвори в технологічні вертикальні стояки для об'єднання через колектори в єдину систему будинку та встановлення систем обрахунку витрат носіїв: тепла, води, електроенергії. Фактичний напрямок і місце вказаних труб водопостачання, електропостачання та каналізації визначається планувальними рішення відповідного поверху будівлі і може бути різним. Зберігається принцип, труби безпосередньо в багатофункціональній плиті перекриття/покриття/фундаменту, що відрізняє це рішення від широковживаних штраб (відкритий назовні прямокутний чи закруглений канал в верхній/нижній зоні плити). Електропроводка та/або телекомунікаційна проводка можуть бути захищені гофрорукавом. Конкретна плита може мати всі або частину з перелічених вмонтованих інженерних комунікацій по всій площі або в окремій частині площі, що визначається призначенням плити та планувальними рішеннями - приміщеннями, що будуть знаходитись на плиті. Крок виконання труб опалення 4 встановлюється кратним кроку поздовжніх стрижнів арматурного каркаса 2. Гнучкі термостійкі полімерні труби попередньо змазують тонким шаром будь-якого густого мастила та кріплять до стрижнів арматурного каркаса з радіусом закруглень R, обумовленим вищевказаною кратністю, для того щоб монтаж і демонтаж полімерних труб технологічно був простим і нетрудомістким. Діаметр трубопроводів і глибина укладання, а також температура теплоно 58123 4 сія, наприклад, гаряча вода або суміш води та етилен/ пропілен-гліколю, визначається розрахунком, а функціонування із забезпеченням необхідного температурного режиму відбувається під контролем автоматики. Систему підлогового (стельового) опалення можна влітку використати для охолодження приміщень шляхом циркулювання в ній холодної води. Поверхові системи опалення приєднуються через систему запірних вентилів на вході до опалювального стояка і на виході теплоносія, також через вентиль, до зворотного стояка. Для полегшення плити перекриття та здешевлення конструкції багатофункціональної плити перекриття /покриття/ фундаменту в ній можуть бути сформовані пустоти (порожнини) 9, які виконуються з поліетиленових рукавів з діаметром в половину товщини залізобетонної плити і розміщуються в центральній вісі плити (по перерізу) залишаючи необхідних захисний та несучий прошарок залізобетонної плити в верхній та нижній зоні плити - (% товщини плити - двотавровий умовний розрахунковий переріз), де розміщуються несуча арматура плити. Поліетиленовий рукав виконується з поліетилену, як правило, вторинний поліетилен низького тиску товщиною 200мк, але також може бути використаний будь-який інший матеріал, який дозволяє створити рукав за заданим діаметром та міцністю, здатним витримувати монтажне навантаження в 2атм, яке створюється тиском повітря від компресору (надувається). Рукав затискається чи запаюється з двох боків для запобігання падіння тиску до моменту набрання бетоном необхідної міцності. Створений таким чином рукав, закріплюється в центральній зоні плити до поперечної арматури поліетиленовими інвентарними затискачами по типу тих, що використовуються для монтажу електропроводки. Після монтажу рукаву, він заливається бетоном разом з арматурою та іншими елементами-трубами інженерних систем - опалення, водопостачання, каналізації (плита фундаменту) та електропостачання. Укладання бетонної суміші в опалубку із закладеними конструктивними елементами виконують за традиційною технологією. Застосування опалювальних трубопроводів з термостійких полімерних матеріалів у комбінації з системою водопостачання, та/або каналізації, та/або електропроводки, та/або телекомунікаційної проводки при будівництві монолітних перекриттів забезпечує: здешевлення будівництва за рахунок відсутності додаткових стадії штраблення та прокладання (монтажу) системи водопостачання, та/ або каналізації, та/або електропроводки, та/або телекомунікаційної проводки; скорочення трудовитрат на монтаж системи опалення будинку, системи водопостачання, та/або каналізації, та/або електропроводки, та/або телекомунікаційної проводки; забезпечення комфортного теплового режиму будинку за рахунок променистого опалення; скорочення строків будівництва; 5 58123 великий термін служби системи опалення при експлуатації будинку через відсутність корозії труб; можливість швидкого підключення теплової системи в загальну систему інженерного устаткування, використовуваного в період експлуатації будинку; відмова від неестетичних, морально і фізично застарілих загальновживаних елементів систем опалення. Формування пустот, по-перше, зменшує матеріаломісткість запропонованої конструкції і, відповідно, полегшує її, а, по-друге, покращує ізоляційні властивості багатофункціональної плити перекриття. Таким чином, пропонована багатофункціональна плита перекриття /покриття/ фундаменту у Комп’ютерна верстка Н. Лиcенко 6 порівнянні із іншими технічними рішеннями аналогічного призначення забезпечують сполучення системи напільного (стельового) опалення приміщень за допомогою теплових труб та комунікаційних систем. Тим самим функціональні можливості прототипу розширені шляхом використання додаткових ознак, що розширюють функціональні можливості плити перекриття /покриття/ фундаменту і дозволяють її більш раціональне застосування. Широке впровадження даної технології в практику будівництва буде сприяти прискоренню процесу будівництва, а отже зниженню вартості будівництва і зниженню непродуктивних витрат на монтаж комунікаційних систем і системи опалення монолітних будинків. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Multifunctional floor slab (cover) of basement

Автори англійською

Brunko Volodymyr Mykhailovych

Назва патенту російською

Многофункциональная плита перекрытия /покрытия/ фундамента

Автори російською

Брунько Владимир Михайлович

МПК / Мітки

МПК: E04B 5/48

Мітки: фундаменту, перекриття, покриття, багатофункціональна, плита
