Конусний сепаратор
Формула / Реферат

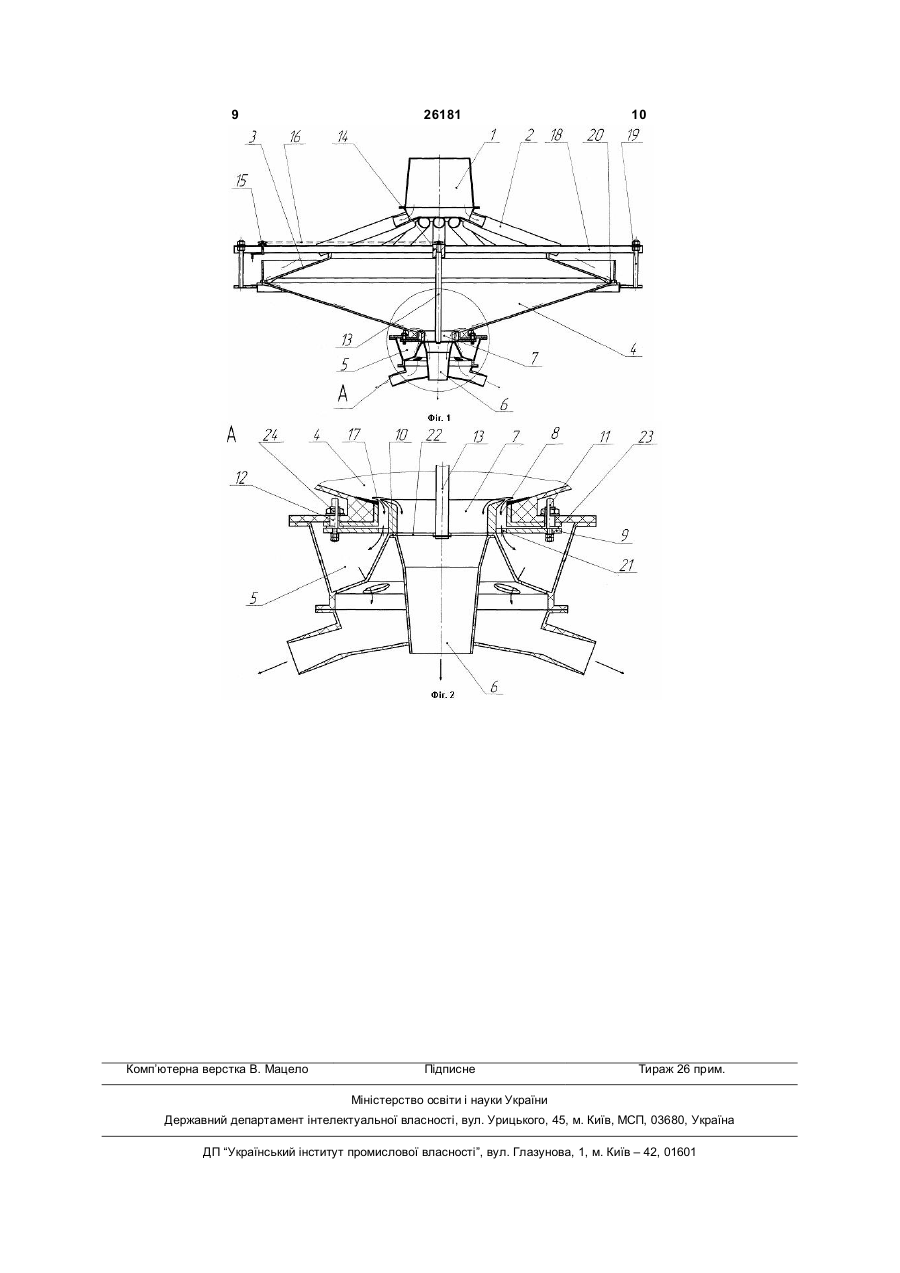

Конусний сепаратор, що містить пульпорозподільник (1), розподіляючі патрубки (2), перфорований розподіляючий конус (3), робочий конус (4), колектори важкої (5) і легкої (6) фракцій, розсікач (7), сполучений з колекторами важкої (5) і легкої (6) фракцій і встановлений з можливістю вертикального переміщення усередині вихідного отвору (8) робочого конуса (4), і засоби вертикального переміщення розсікача (7), який відрізняється тим, що розсікач (7) виконаний з перфорованими зовнішнім (9) і внутрішнім (10) дисками, при цьому зовнішній диск (9) розсікача (7) забезпечений вертикальними штирями (11), пропущеними через вертикальні напрямні втулки (12), закріплені на робочому конусі (4), засоби вертикального переміщення розсікача (7) виконані у вигляді вертикального гвинта (13), що шарнірно скріплений з внутрішнім диском (10) по осі розсікача (7), гайки (14), нерухомо сполученої з робочим конусом (4) і зв'язаної різьбовим з'єднанням з гвинтом (13), і привідного вала (15), сполученого з гвинтом (13) за допомогою механічної передачі (16), а робочий конус (4) забезпечений виступаючим вгору кільцевим порогом (17), встановленим в його (4) вихідному отворі (8) співвісно розсікачу (7).
Текст

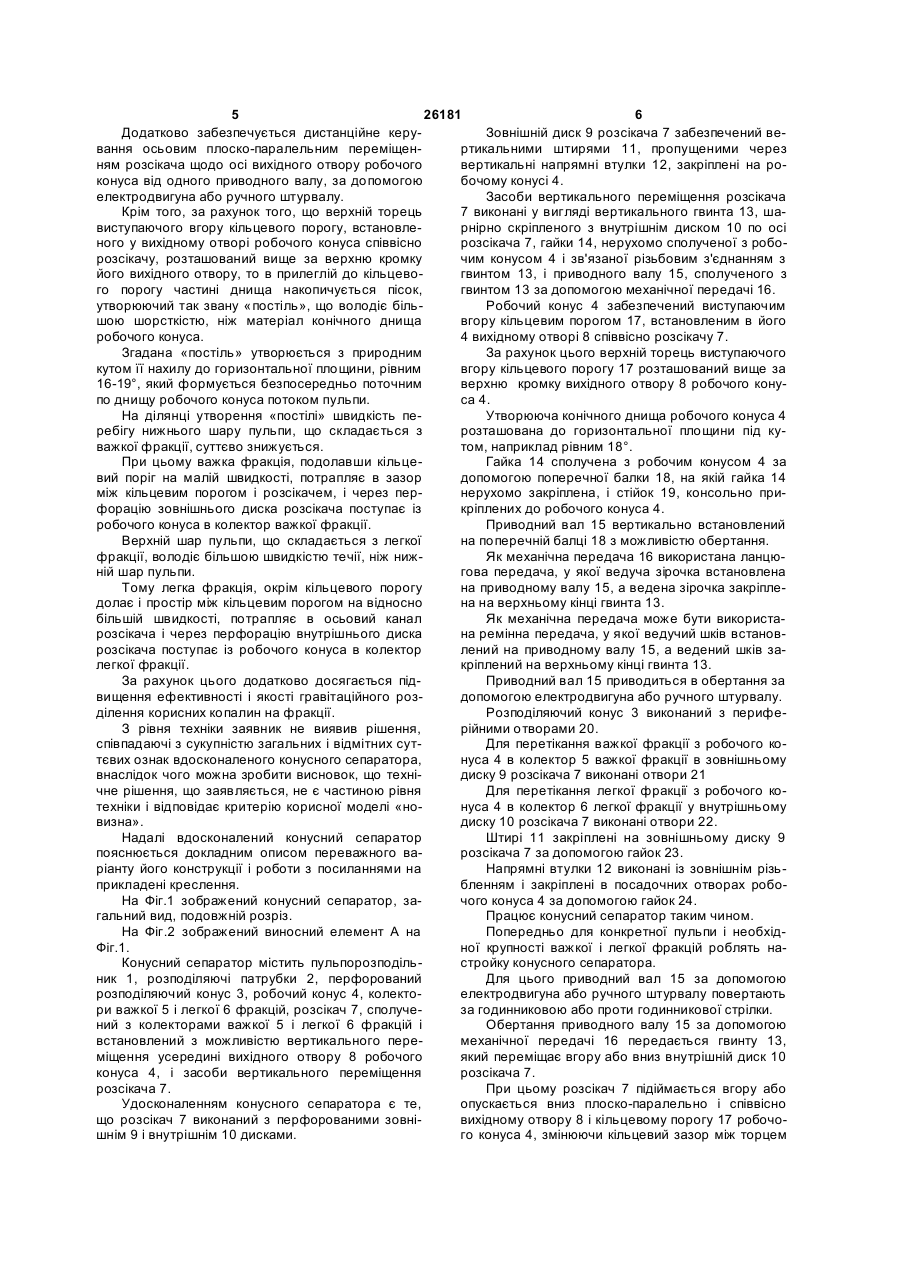

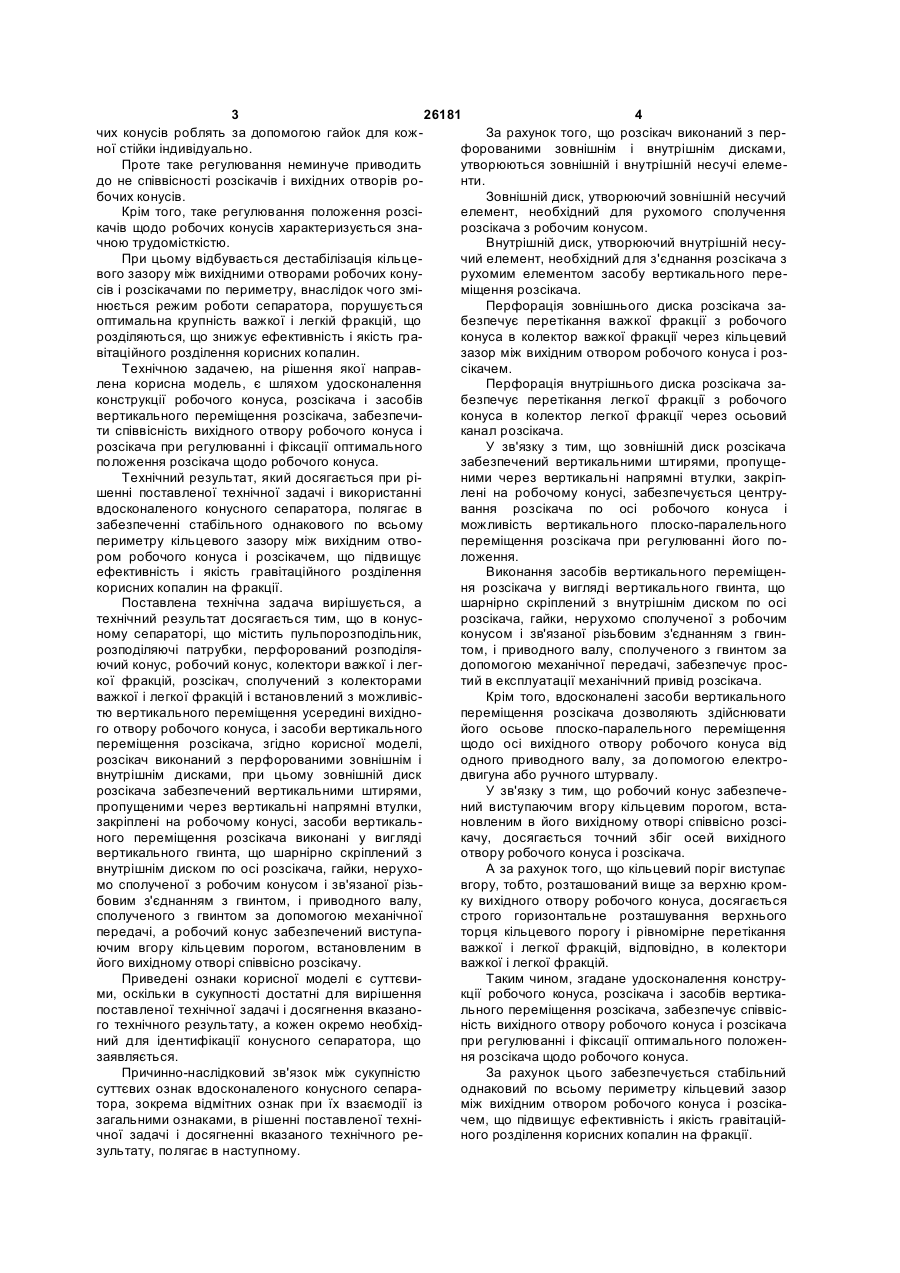

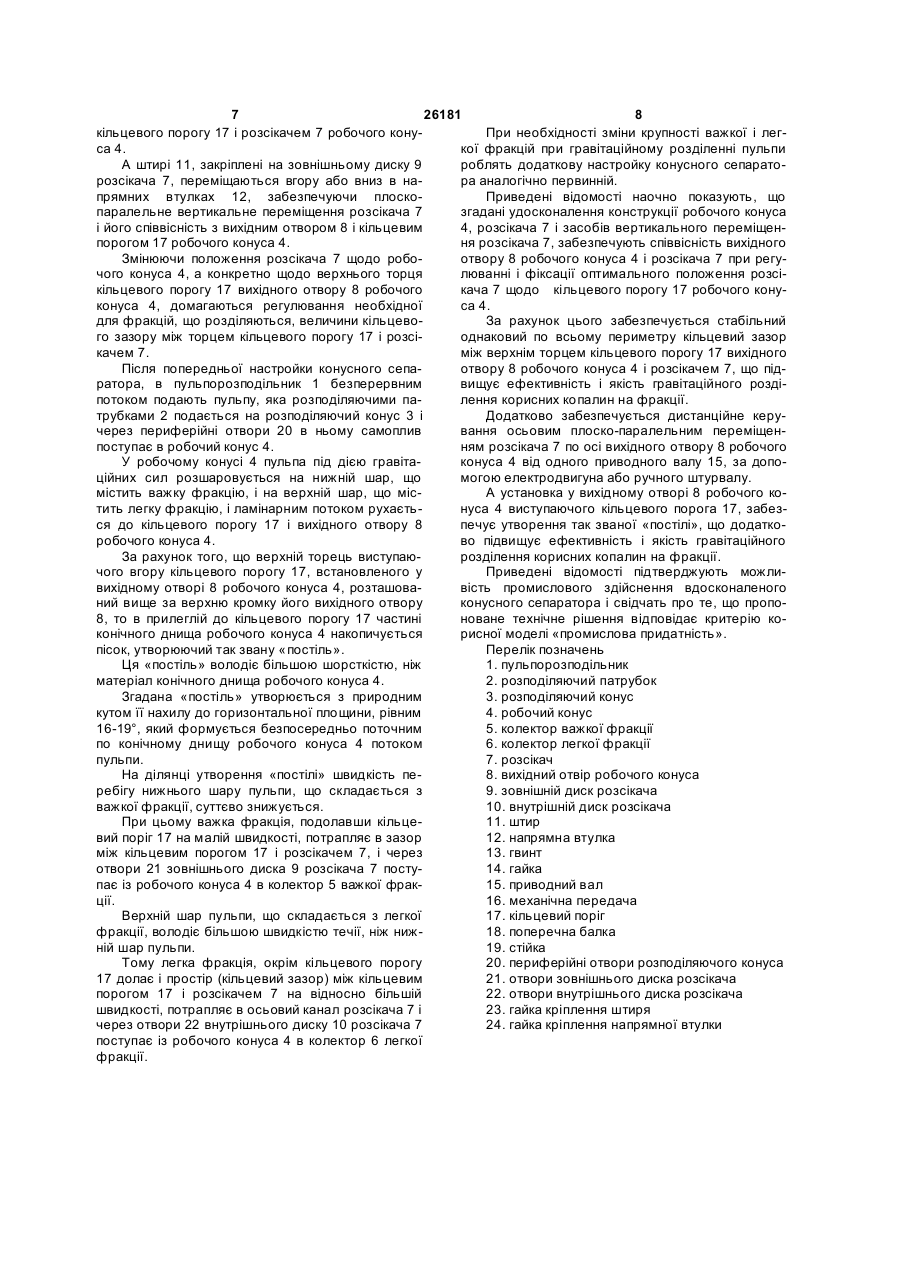

Конусний сепаратор, що містить пульпорозподільник (1), розподіляючі патрубки (2), перфорований розподіляючий конус (3), робочий конус (4), колектори важкої (5) і легкої (6) фракцій, розсікач (7), сполучений з колекторами важкої (5) і легкої (6) фракцій і встановлений з можливістю вертикального переміщення усередині вихідного отвору (8) робочого конуса (4), і засоби вертикального переміщення розсікача (7), який відрізняється тим, що розсікач (7) виконаний з перфорованими 3 26181 4 За рахунок того, що розсікач виконаний з перчих конусів роблять за допомогою гайок для кожфорованими зовнішнім і внутрішнім дисками, ної стійки індивідуально. утворюються зовнішній і внутрішній несучі елемеПроте таке регулювання неминуче приводить нти. до не співвісності розсікачів і вихідних отворів роЗовнішній диск, утворюючий зовнішній несучий бочих конусів. елемент, необхідний для рухомого сполучення Крім того, таке регулювання положення розсірозсікача з робочим конусом. качів щодо робочих конусів характеризується знаВнутрішній диск, утворюючий внутрішній несучною трудомісткістю. чий елемент, необхідний для з'єднання розсікача з При цьому відбувається дестабілізація кільцерухомим елементом засобу вертикального перевого зазору між вихідними отворами робочих конуміщення розсікача. сів і розсікачами по периметру, внаслідок чого зміПерфорація зовнішнього диска розсікача занюється режим роботи сепаратора, порушується безпечує перетікання важкої фракції з робочого оптимальна крупність важкої і легкій фракцій, що конуса в колектор важкої фракції через кільцевий розділяються, що знижує ефективність і якість гразазор між вихідним отвором робочого конуса і розвітаційного розділення корисних копалин. сікачем. Технічною задачею, на рішення якої направПерфорація внутрішнього диска розсікача залена корисна модель, є шляхом удосконалення безпечує перетікання легкої фракції з робочого конструкції робочого конуса, розсікача і засобів конуса в колектор легкої фракції через осьовий вертикального переміщення розсікача, забезпечиканал розсікача. ти співвісність вихідного отвору робочого конуса і У зв'язку з тим, що зовнішній диск розсікача розсікача при регулюванні і фіксації оптимального забезпечений вертикальними штирями, пропущеположення розсікача щодо робочого конуса. ними через вертикальні напрямні втулки, закріпТехнічний результат, який досягається при рілені на робочому конусі, забезпечується центрушенні поставленої технічної задачі і використанні вання розсікача по осі робочого конуса і вдосконаленого конусного сепаратора, полягає в можливість вертикального плоско-паралельного забезпеченні стабільного однакового по всьому переміщення розсікача при регулюванні його попериметру кільцевого зазору між вихідним отволоження. ром робочого конуса і розсікачем, що підвищує Виконання засобів вертикального переміщенефективність і якість гравітаційного розділення ня розсікача у вигляді вертикального гвинта, що корисних копалин на фракції. шарнірно скріплений з внутрішнім диском по осі Поставлена технічна задача вирішується, а розсікача, гайки, нерухомо сполученої з робочим технічний результат досягається тим, що в конусконусом і зв'язаної різьбовим з'єднанням з гвинному сепараторі, що містить пульпорозподільник, том, і приводного валу, сполученого з гвинтом за розподіляючі патрубки, перфорований розподілядопомогою механічної передачі, забезпечує просючий конус, робочий конус, колектори важкої і легтий в експлуатації механічний привід розсікача. кої фракцій, розсікач, сполучений з колекторами Крім того, вдосконалені засоби вертикального важкої і легкої фракцій і встановлений з можливіспереміщення розсікача дозволяють здійснювати тю вертикального переміщення усередині вихіднойого осьове плоско-паралельного переміщення го отвору робочого конуса, і засоби вертикального щодо осі вихідного отвору робочого конуса від переміщення розсікача, згідно корисної моделі, одного приводного валу, за допомогою електророзсікач виконаний з перфорованими зовнішнім і двигуна або ручного штурвалу. внутрішнім дисками, при цьому зовнішній диск У зв'язку з тим, що робочий конус забезпечерозсікача забезпечений вертикальними штирями, ний виступаючим вгору кільцевим порогом, встапропущеними через вертикальні напрямні втулки, новленим в його вихідному отворі співвісно розсізакріплені на робочому конусі, засоби вертикалькачу, досягається точний збіг осей вихідного ного переміщення розсікача виконані у вигляді отвору робочого конуса і розсікача. вертикального гвинта, що шарнірно скріплений з А за рахунок того, що кільцевий поріг виступає внутрішнім диском по осі розсікача, гайки, неруховгору, тобто, розташований вище за верхню кроммо сполученої з робочим конусом і зв'язаної різьку вихідного отвору робочого конуса, досягається бовим з'єднанням з гвинтом, і приводного валу, строго горизонтальне розташування верхнього сполученого з гвинтом за допомогою механічної торця кільцевого порогу і рівномірне перетікання передачі, а робочий конус забезпечений виступаважкої і легкої фракцій, відповідно, в колектори ючим вгору кільцевим порогом, встановленим в важкої і легкої фракцій. його вихідному отворі співвісно розсікачу. Таким чином, згадане удосконалення конструПриведені ознаки корисної моделі є суттєвикції робочого конуса, розсікача і засобів вертиками, оскільки в сукупності достатні для вирішення льного переміщення розсікача, забезпечує співвіспоставленої технічної задачі і досягнення вказаноність вихідного отвору робочого конуса і розсікача го технічного результату, а кожен окремо необхідпри регулюванні і фіксації оптимального положенний для ідентифікації конусного сепаратора, що ня розсікача щодо робочого конуса. заявляється. За рахунок цього забезпечується стабільний Причинно-наслідковий зв'язок між сукупністю однаковий по всьому периметру кільцевий зазор суттєвих ознак вдосконаленого конусного сепараміж вихідним отвором робочого конуса і розсікатора, зокрема відмітних ознак при їх взаємодії із чем, що підвищує ефективність і якість гравітаційзагальними ознаками, в рішенні поставленої техніного розділення корисних копалин на фракції. чної задачі і досягненні вказаного технічного результату, полягає в наступному. 5 26181 6 Додатково забезпечується дистанційне керуЗовнішній диск 9 розсікача 7 забезпечений вевання осьовим плоско-паралельним переміщенртикальними штирями 11, пропущеними через ням розсікача щодо осі вихідного отвору робочого вертикальні напрямні втулки 12, закріплені на роконуса від одного приводного валу, за допомогою бочому конусі 4. електродвигуна або ручного штурвалу. Засоби вертикального переміщення розсікача Крім того, за рахунок того, що верхній торець 7 виконані у вигляді вертикального гвинта 13, шавиступаючого вгору кільцевого порогу, встановлернірно скріпленого з внутрішнім диском 10 по осі ного у вихідному отворі робочого конуса співвісно розсікача 7, гайки 14, нерухомо сполученої з роборозсікачу, розташований вище за верхню кромку чим конусом 4 і зв'язаної різьбовим з'єднанням з його вихідного отвору, то в прилеглій до кільцевогвинтом 13, і приводного валу 15, сполученого з го порогу частині днища накопичується пісок, гвинтом 13 за допомогою механічної передачі 16. утворюючий так звану «постіль», що володіє більРобочий конус 4 забезпечений виступаючим шою шорсткістю, ніж матеріал конічного днища вгору кільцевим порогом 17, встановленим в його робочого конуса. 4 вихідному отворі 8 співвісно розсікачу 7. Згадана «постіль» утворюється з природним За рахунок цього верхній торець виступаючого кутом її нахилу до горизонтальної площини, рівним вгору кільцевого порогу 17 розташований вище за 16-19°, який формується безпосередньо поточним верхню кромку вихідного отвору 8 робочого конупо днищу робочого конуса потоком пульпи. са 4. На ділянці утворення «постілі» швидкість пеУтворююча конічного днища робочого конуса 4 ребігу нижнього шару пульпи, що складається з розташована до горизонтальної площини під куважкої фракції, суттєво знижується. том, наприклад рівним 18°. При цьому важка фракція, подолавши кільцеГайка 14 сполучена з робочим конусом 4 за вий поріг на малій швидкості, потрапляє в зазор допомогою поперечної балки 18, на якій гайка 14 між кільцевим порогом і розсікачем, і через пернерухомо закріплена, і стійок 19, консольно прифорацію зовнішнього диска розсікача поступає із кріплених до робочого конуса 4. робочого конуса в колектор важкої фракції. Приводний вал 15 вертикально встановлений Верхній шар пульпи, що складається з легкої на поперечній балці 18 з можливістю обертання. фракції, володіє більшою швидкістю течії, ніж нижЯк механічна передача 16 використана ланцюній шар пульпи. гова передача, у якої ведуча зірочка встановлена Тому легка фракція, окрім кільцевого порогу на приводному валу 15, а ведена зірочка закріпледолає і простір між кільцевим порогом на відносно на на верхньому кінці гвинта 13. більшій швидкості, потрапляє в осьовий канал Як механічна передача може бути використарозсікача і через перфорацію внутрішнього диска на ремінна передача, у якої ведучий шків встановрозсікача поступає із робочого конуса в колектор лений на приводному валу 15, а ведений шків залегкої фракції. кріплений на верхньому кінці гвинта 13. За рахунок цього додатково досягається підПриводний вал 15 приводиться в обертання за вищення ефективності і якості гравітаційного роздопомогою електродвигуна або ручного штурвалу. ділення корисних копалин на фракції. Розподіляючий конус 3 виконаний з перифеЗ рівня техніки заявник не виявив рішення, рійними отворами 20. співпадаючі з сукупністю загальних і відмітних сутДля перетікання важкої фракції з робочого котєвих ознак вдосконаленого конусного сепаратора, нуса 4 в колектор 5 важкої фракції в зовнішньому внаслідок чого можна зробити висновок, що технідиску 9 розсікача 7 виконані отвори 21 чне рішення, що заявляється, не є частиною рівня Для перетікання легкої фракції з робочого котехніки і відповідає критерію корисної моделі «нонуса 4 в колектор 6 легкої фракції у внутрішньому визна». диску 10 розсікача 7 виконані отвори 22. Надалі вдосконалений конусний сепаратор Штирі 11 закріплені на зовнішньому диску 9 пояснюється докладним описом переважного варозсікача 7 за допомогою гайок 23. ріанту його конструкції і роботи з посиланнями на Напрямні втулки 12 виконані із зовнішнім різьприкладені креслення. бленням і закріплені в посадочних отворах робоНа Фіг.1 зображений конусний сепаратор, зачого конуса 4 за допомогою гайок 24. гальний вид, подовжній розріз. Працює конусний сепаратор таким чином. На Фіг.2 зображений виносний елемент А на Попередньо для конкретної пульпи і необхідФіг.1. ної крупності важкої і легкої фракцій роблять наКонусний сепаратор містить пульпорозподільстройку конусного сепаратора. ник 1, розподіляючі патрубки 2, перфорований Для цього приводний вал 15 за допомогою розподіляючий конус 3, робочий конус 4, колектоелектродвигуна або ручного штурвалу повертають ри важкої 5 і легкої 6 фракцій, розсікач 7, сполучеза годинниковою або проти годинникової стрілки. ний з колекторами важкої 5 і легкої 6 фракцій і Обертання приводного валу 15 за допомогою встановлений з можливістю вертикального перемеханічної передачі 16 передається гвинту 13, міщення усередині вихідного отвору 8 робочого який переміщає вгору або вниз внутрішній диск 10 конуса 4, і засоби вертикального переміщення розсікача 7. розсікача 7. При цьому розсікач 7 підіймається вгору або Удосконаленням конусного сепаратора є те, опускається вниз плоско-паралельно і співвісно що розсікач 7 виконаний з перфорованими зовнівихідному отвору 8 і кільцевому порогу 17 робочошнім 9 і внутрішнім 10 дисками. го конуса 4, змінюючи кільцевий зазор між торцем 7 26181 8 кільцевого порогу 17 і розсікачем 7 робочого конуПри необхідності зміни крупності важкої і легса 4. кої фракцій при гравітаційному розділенні пульпи А штирі 11, закріплені на зовнішньому диску 9 роблять додаткову настройку конусного сепараторозсікача 7, переміщаються вгору або вниз в нара аналогічно первинній. прямних втулках 12, забезпечуючи плоскоПриведені відомості наочно показують, що паралельне вертикальне переміщення розсікача 7 згадані удосконалення конструкції робочого конуса і його співвісність з вихідним отвором 8 і кільцевим 4, розсікача 7 і засобів вертикального переміщенпорогом 17 робочого конуса 4. ня розсікача 7, забезпечують співвісність вихідного Змінюючи положення розсікача 7 щодо робоотвору 8 робочого конуса 4 і розсікача 7 при регучого конуса 4, а конкретно щодо верхнього торця люванні і фіксації оптимального положення розсікільцевого порогу 17 вихідного отвору 8 робочого кача 7 щодо кільцевого порогу 17 робочого конуконуса 4, домагаються регулювання необхідної са 4. для фракцій, що розділяються, величини кільцевоЗа рахунок цього забезпечується стабільний го зазору між торцем кільцевого порогу 17 і розсіоднаковий по всьому периметру кільцевий зазор качем 7. між верхнім торцем кільцевого порогу 17 вихідного Після попередньої настройки конусного сепаотвору 8 робочого конуса 4 і розсікачем 7, що підратора, в пульпорозподільник 1 безперервним вищує ефективність і якість гравітаційного роздіпотоком подають пульпу, яка розподіляючими палення корисних копалин на фракції. трубками 2 подається на розподіляючий конус 3 і Додатково забезпечується дистанційне керучерез периферійні отвори 20 в ньому самоплив вання осьовим плоско-паралельним переміщенпоступає в робочий конус 4. ням розсікача 7 по осі вихідного отвору 8 робочого Уробочому конусі 4 пульпа під дією гравітаконуса 4 від одного приводного валу 15, за допоційних сил розшаровується на нижній шар, що могою електродвигуна або ручного штурвалу. містить важку фракцію, і на верхній шар, що місА установка у вихідному отворі 8 робочого котить легку фракцію, і ламінарним потоком рухаєтьнуса 4 виступаючого кільцевого порога 17, забезся до кільцевого порогу 17 і вихідного отвору 8 печує утворення так званої «постілі», що додаткоробочого конуса 4. во підвищує ефективність і якість гравітаційного За рахунок того, що верхній торець виступаюрозділення корисних копалин на фракції. чого вгору кільцевого порогу 17, встановленого у Приведені відомості підтверджують можливихідному отворі 8 робочого конуса 4, розташовавість промислового здійснення вдосконаленого ний вище за верхню кромку його вихідного отвору конусного сепаратора і свідчать про те, що пропо8, то в прилеглій до кільцевого порогу 17 частині новане технічне рішення відповідає критерію коконічного днища робочого конуса 4 накопичується рисної моделі «промислова придатність». пісок, утворюючий так звану «постіль». Перелік позначень Ця «постіль» володіє більшою шорсткістю, ніж 1. пульпорозподільник матеріал конічного днища робочого конуса 4. 2. розподіляючий патрубок Згадана «постіль» утворюється з природним 3. розподіляючий конус кутом її нахилу до горизонтальної площини, рівним 4. робочий конус 16-19°, який формується безпосередньо поточним 5. колектор важкої фракції по конічному днищу робочого конуса 4 потоком 6. колектор легкої фракції пульпи. 7. розсікач На ділянці утворення «постілі» швидкість пе8. вихідний отвір робочого конуса ребігу нижнього шару пульпи, що складається з 9. зовнішній диск розсікача важкої фракції, суттєво знижується. 10. внутрішній диск розсікача При цьому важка фракція, подолавши кільце11. штир вий поріг 17 на малій швидкості, потрапляє в зазор 12. напрямна втулка між кільцевим порогом 17 і розсікачем 7, і через 13. гвинт отвори 21 зовнішнього диска 9 розсікача 7 посту14. гайка пає із робочого конуса 4 в колектор 5 важкої фрак15. приводний вал ції. 16. механічна передача Верхній шар пульпи, що складається з легкої 17. кільцевий поріг фракції, володіє більшою швидкістю течії, ніж ниж18. поперечна балка ній шар пульпи. 19. стійка Тому легка фракція, окрім кільцевого порогу 20. периферійні отвори розподіляючого конуса 17 долає і простір (кільцевий зазор) між кільцевим 21. отвори зовнішнього диска розсікача порогом 17 і розсікачем 7 на відносно більшій 22. отвори внутрішнього диска розсікача швидкості, потрапляє в осьовий канал розсікача 7 і 23. гайка кріплення штиря через отвори 22 внутрішнього диску 10 розсікача 7 24. гайка кріплення напрямної втулки поступає із робочого конуса 4 в колектор 6 легкої фракції. 9 Комп’ютерна верстка В. Мацело 26181 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCone separator
Автори англійськоюKviatkovskyi Vladyslav Stanislavovych
Назва патенту російськоюКонусный сепаратор
Автори російськоюКвятковский Владислав Станиславович
МПК / Мітки
МПК: B03B 5/00
