Спосіб будування будинків

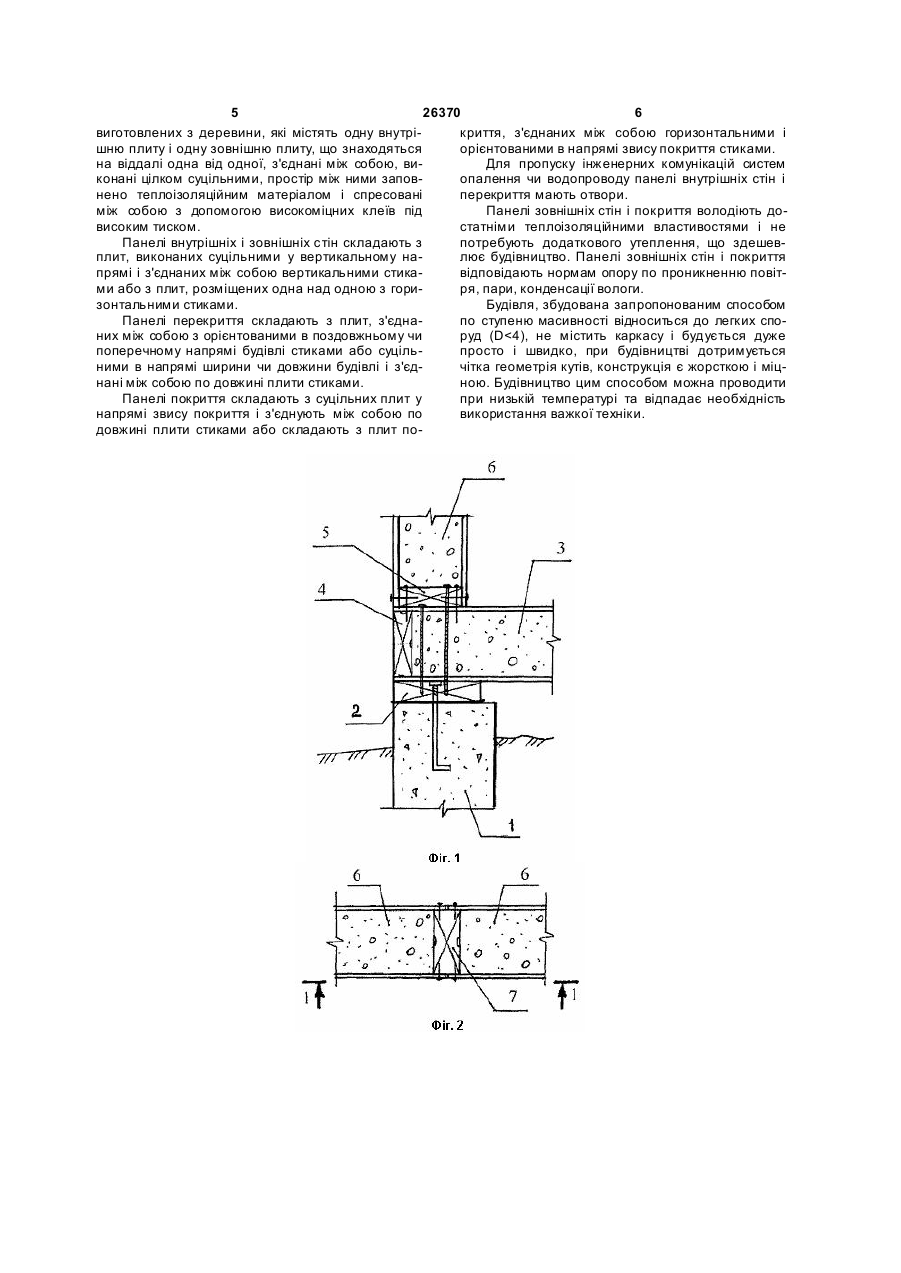

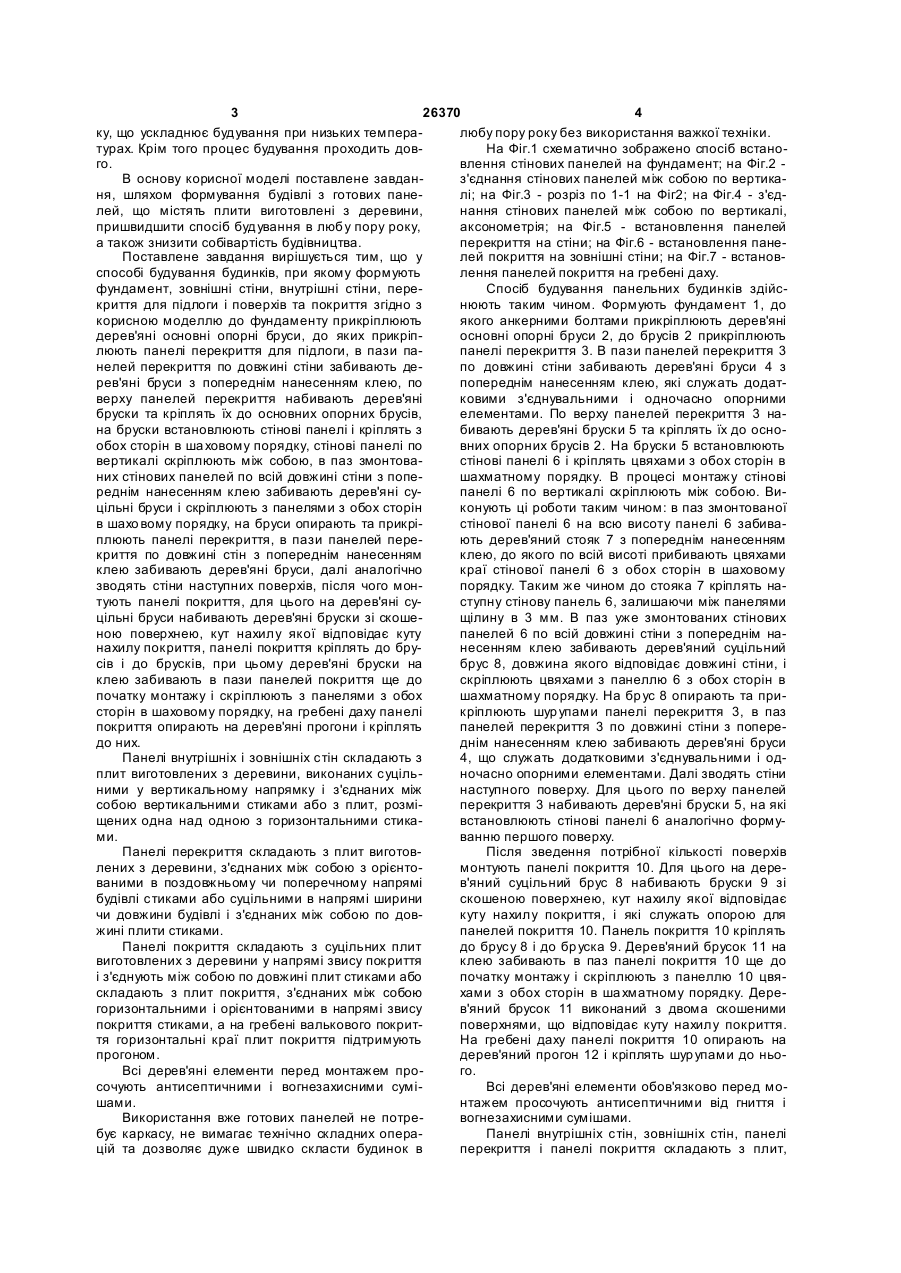

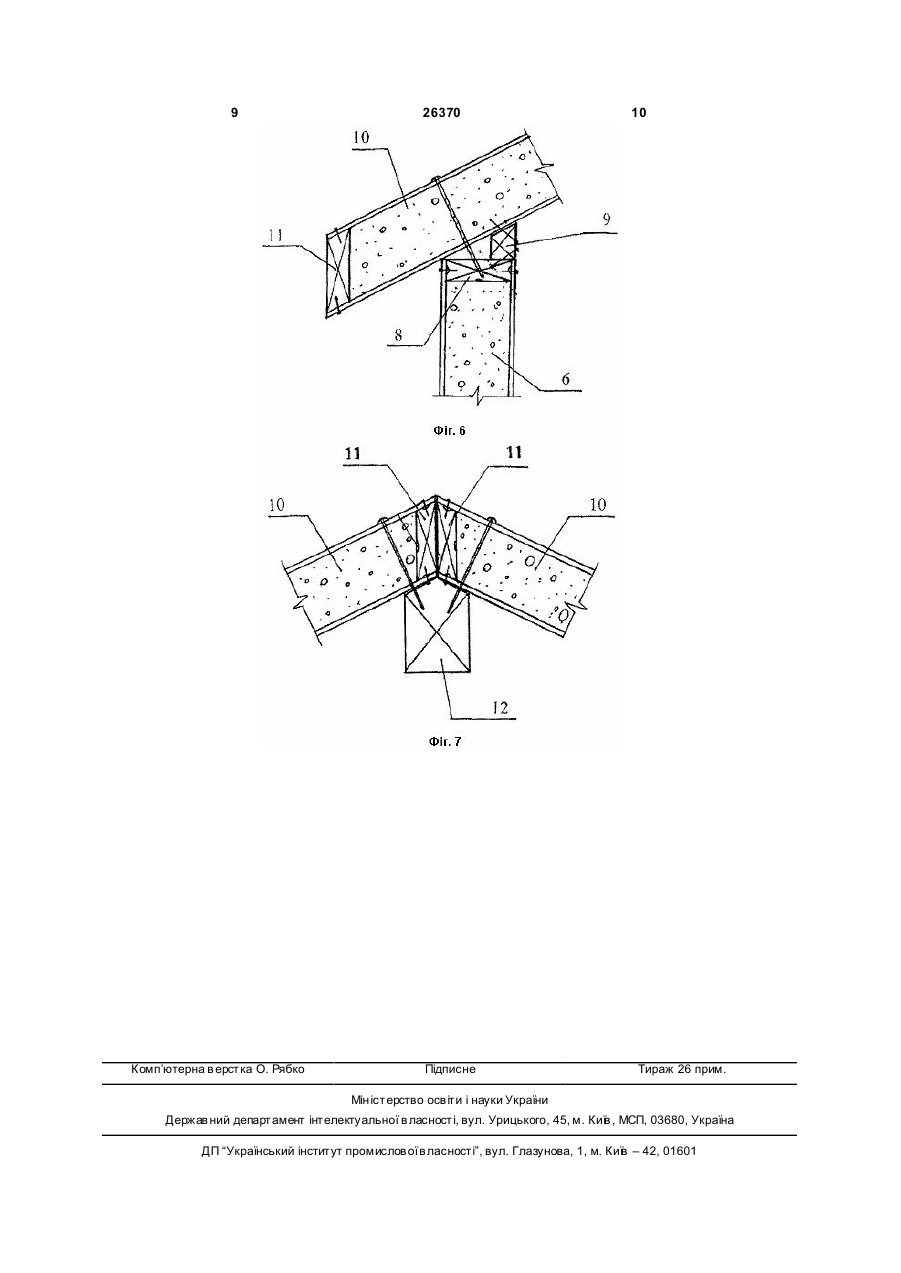

1. Спосіб будування будинків, у якому формують фундамент, зовнішні стіни, внутрішні стіни, перекриття для підлоги і поверхів та покриття, який відрізняється тим, що до фундаменту прикріплюють дерев'яні основні опорні бруси, до яких прикріплюють панелі перекриття для підлоги, в пази панелей перекриття по довжині стіни забивають дерев'яні бруси з попереднім нанесенням клею, по верху панелей перекриття набивають дерев'яні бруски та кріплять їх до основних опорних брусів, на бруски встановлюють стінові панелі і кріплять з обох сторін в шаховому порядку, стінові панелі по вертикалі скріплюють між собою, в паз змонтованих стінових панелей по всій довжині стіни з попереднім нанесенням клею забивають дерев'яні суцільні бруси і скріплюють з панелями з обох сторін в шаховому порядку, на бруси опирають та прикріплюють панелі перекриття, в пази панелей перекриття по довжині стін з попереднім нанесенням клею забивають дерев'яні бруси, далі аналогічно зводять стіни наступних поверхів, після чого монтують панелі покриття, для цього на дерев'яні суцільні бруси набивають дерев'яні бруски зі скошеною поверхнею, кут нахилу якої відповідає куту нахилу покриття, панелі покриття кріплять до брусів і до брусків, при цьому дерев'яні бруски на клею забивають в пази панелей покриття ще до початку монтажу і скріплюють з панелями з обох сторін в шаховому порядку, на гребені даху панелі U 2 UA 1 3 26370 4 ку, що ускладнює будування при низьких темпералюбу пору року без використання важкої техніки. турах. Крім того процес будування проходить довНа Фіг.1 схематично зображено спосіб встаного. влення стінових панелей на фундамент; на Фіг.2 В основу корисної моделі поставлене завданз'єднання стінових панелей між собою по вертиканя, шляхом формування будівлі з готових панелі; на Фіг.3 - розріз по 1-1 на Фіг2; на Фіг.4 - з'єдлей, що містять плити виготовлені з деревини, нання стінових панелей між собою по вертикалі, пришвидшити спосіб будування в любу пору року, аксонометрія; на Фіг.5 - встановлення панелей а також знизити собівартість будівництва. перекриття на стіни; на Фіг.6 - встановлення панеПоставлене завдання вирішується тим, що у лей покриття на зовнішні стіни; на Фіг.7 - встановспособі будування будинків, при якому формують лення панелей покриття на гребені даху. фундамент, зовнішні стіни, внутрішні стіни, переСпосіб будування панельних будинків здійскриття для підлоги і поверхів та покриття згідно з нюють таким чином. Формують фундамент 1, до корисною моделлю до фундаменту прикріплюють якого анкерними болтами прикріплюють дерев'яні дерев'яні основні опорні бруси, до яких прикріпосновні опорні бруси 2, до брусів 2 прикріплюють люють панелі перекриття для підлоги, в пази папанелі перекриття 3. В пази панелей перекриття 3 нелей перекриття по довжині стіни забивають депо довжині стіни забивають дерев'яні бруси 4 з рев'яні бруси з попереднім нанесенням клею, по попереднім нанесенням клею, які служать додатверху панелей перекриття набивають дерев'яні ковими з'єднувальними і одночасно опорними бруски та кріплять їх до основних опорних брусів, елементами. По верху панелей перекриття 3 нана бруски встановлюють стінові панелі і кріплять з бивають дерев'яні бруски 5 та кріплять їх до оснообох сторін в ша ховому порядку, стінові панелі по вних опорних брусів 2. На бруски 5 встановлюють вертикалі скріплюють між собою, в паз змонтовастінові панелі 6 і кріплять цвяхами з обох сторін в них стінових панелей по всій довжині стіни з попешахматному порядку. В процесі монтажу стінові реднім нанесенням клею забивають дерев'яні супанелі 6 по вертикалі скріплюють між собою. Вицільні бруси і скріплюють з панелями з обох сторін конують ці роботи таким чином: в паз змонтованої в шахо вому порядку, на бруси опирають та прикрістінової панелі 6 на всю висоту панелі 6 забиваплюють панелі перекриття, в пази панелей переють дерев'яний стояк 7 з попереднім нанесенням криття по довжині стін з попереднім нанесенням клею, до якого по всій висоті прибивають цвяхами клею забивають дерев'яні бруси, далі аналогічно краї стінової панелі 6 з обох сторін в шаховому зводять стіни наступних поверхів, після чого монпорядку. Таким же чином до стояка 7 кріплять натують панелі покриття, для цього на дерев'яні суступну стінову панель 6, залишаючи між панелями цільні бруси набивають дерев'яні бруски зі скошещілину в 3 мм. В паз уже змонтованих стінових ною поверхнею, кут нахилу якої відповідає куту панелей 6 по всій довжині стіни з попереднім нанахилу покриття, панелі покриття кріплять до брунесенням клею забивають дерев'яний суцільний сів і до брусків, при цьому дерев'яні бруски на брус 8, довжина якого відповідає довжині стіни, і клею забивають в пази панелей покриття ще до скріплюють цвяхами з панеллю 6 з обох сторін в початку монтажу і скріплюють з панелями з обох шахматному порядку. На бр ус 8 опирають та присторін в шаховому порядку, на гребені даху панелі кріплюють шур упами панелі перекриття 3, в паз покриття опирають на дерев'яні прогони і кріплять панелей перекриття 3 по довжині стіни з попередо них. днім нанесенням клею забивають дерев'яні бруси Панелі внутрішніх і зовнішніх стін складають з 4, що служать додатковими з'єднувальними і одплит виготовлених з деревини, виконаних суцільночасно опорними елементами. Далі зводять стіни ними у вертикальному напрямку і з'єднаних між наступного поверху. Для цього по верху панелей собою вертикальними стиками або з плит, розміперекриття 3 набивають дерев'яні бруски 5, на які щених одна над одною з горизонтальними стикавстановлюють стінові панелі 6 аналогічно формуми. ванню першого поверху. Панелі перекриття складають з плит виготовПісля зведення потрібної кількості поверхів лених з деревини, з'єднаних між собою з орієнтомонтують панелі покриття 10. Для цього на дереваними в поздовжньому чи поперечному напрямі в'яний суцільний брус 8 набивають бруски 9 зі будівлі стиками або суцільними в напрямі ширини скошеною поверхнею, кут нахилу якої відповідає чи довжини будівлі і з'єднаних між собою по довкуту нахилу покриття, і які служать опорою для жині плити стиками. панелей покриття 10. Панель покриття 10 кріплять Панелі покриття складають з суцільних плит до брусу 8 і до бр уска 9. Дерев'яний брусок 11 на виготовлених з деревини у напрямі звису покриття клею забивають в паз панелі покриття 10 ще до і з'єднують між собою по довжині плит стиками або початку монтажу і скріплюють з панеллю 10 цвяскладають з плит покриття, з'єднаних між собою хами з обох сторін в ша хматному порядку. Дерегоризонтальними і орієнтованими в напрямі звису в'яний брусок 11 виконаний з двома скошеними покриття стиками, а на гребені валькового покритповерхнями, що відповідає куту нахилу покриття. тя горизонтальні краї плит покриття підтримують На гребені даху панелі покриття 10 опирають на прогоном. дерев'яний прогон 12 і кріплять шур упами до ньоВсі дерев'яні елементи перед монтажем прого. сочують антисептичними і вогнезахисними суміВсі дерев'яні елементи обов'язково перед мошами. нтажем просочують антисептичними від гниття і Використання вже готових панелей не потревогнезахисними сумішами. бує каркасу, не вимагає технічно складних операПанелі внутрішніх стін, зовнішніх стін, панелі цій та дозволяє дуже швидко скласти будинок в перекриття і панелі покриття складають з плит, 5 26370 6 виготовлених з деревини, які містять одну внутрікриття, з'єднаних між собою горизонтальними і шню плиту і одну зовнішню плиту, що знаходяться орієнтованими в напрямі звису покриття стиками. на віддалі одна від одної, з'єднані між собою, виДля пропуску інженерних комунікацій систем конані цілком суцільними, простір між ними заповопалення чи водопроводу панелі внутрішніх стін і нено теплоізоляційним матеріалом і спресовані перекриття мають отвори. між собою з допомогою високоміцних клеїв під Панелі зовнішніх стін і покриття володіють довисоким тиском. статніми теплоізоляційними властивостями і не Панелі внутрішніх і зовнішніх стін складають з потребують додаткового утеплення, що здешевплит, виконаних суцільними у вертикальному налює будівництво. Панелі зовнішніх стін і покриття прямі і з'єднаних між собою вертикальними стикавідповідають нормам опору по проникненню повітми або з плит, розміщених одна над одною з гориря, пари, конденсації вологи. зонтальними стиками. Будівля, збудована запропонованим способом Панелі перекриття складають з плит, з'єднапо ступеню масивності відноситься до легких споних між собою з орієнтованими в поздовжньому чи руд (D
