Спосіб реконструкції будинків

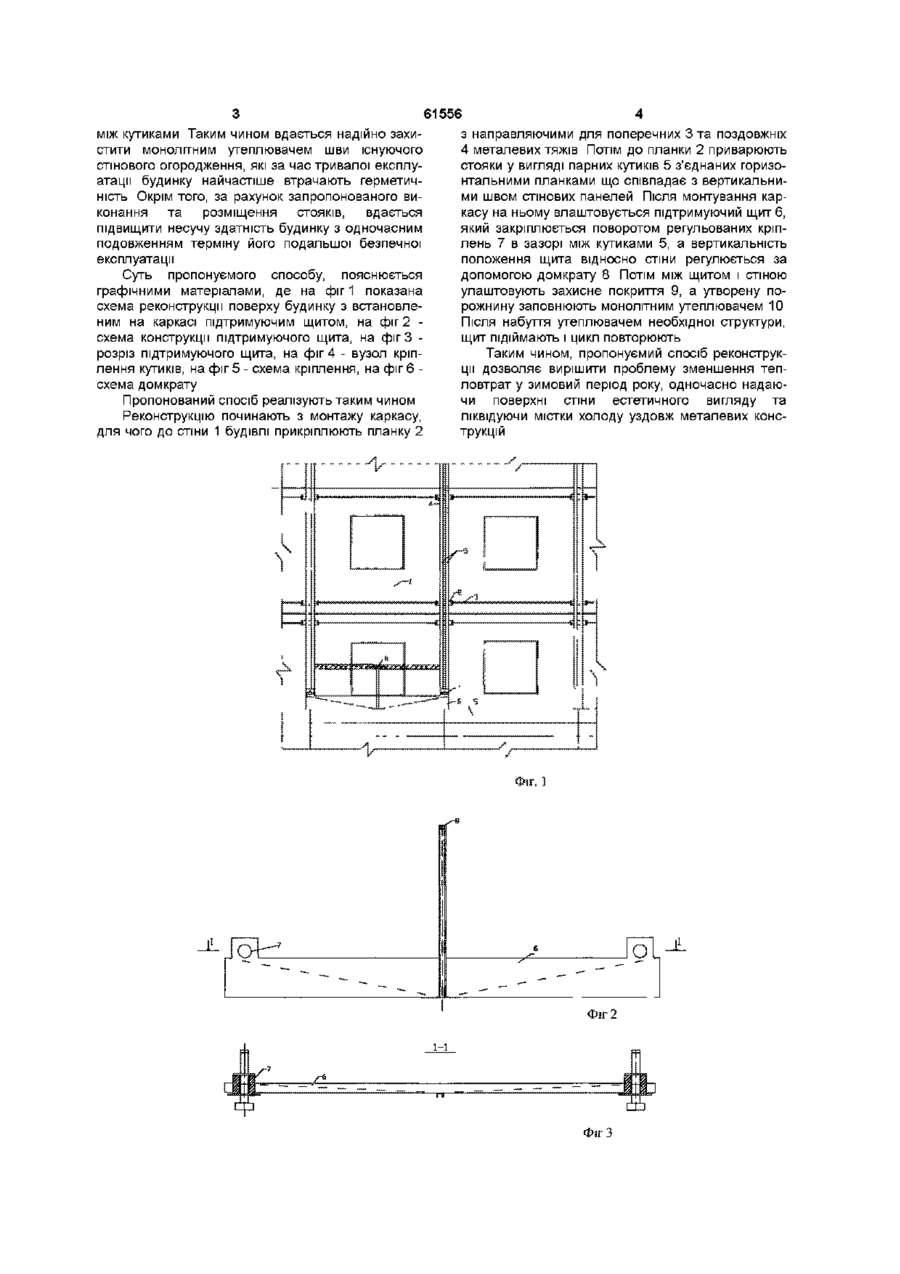

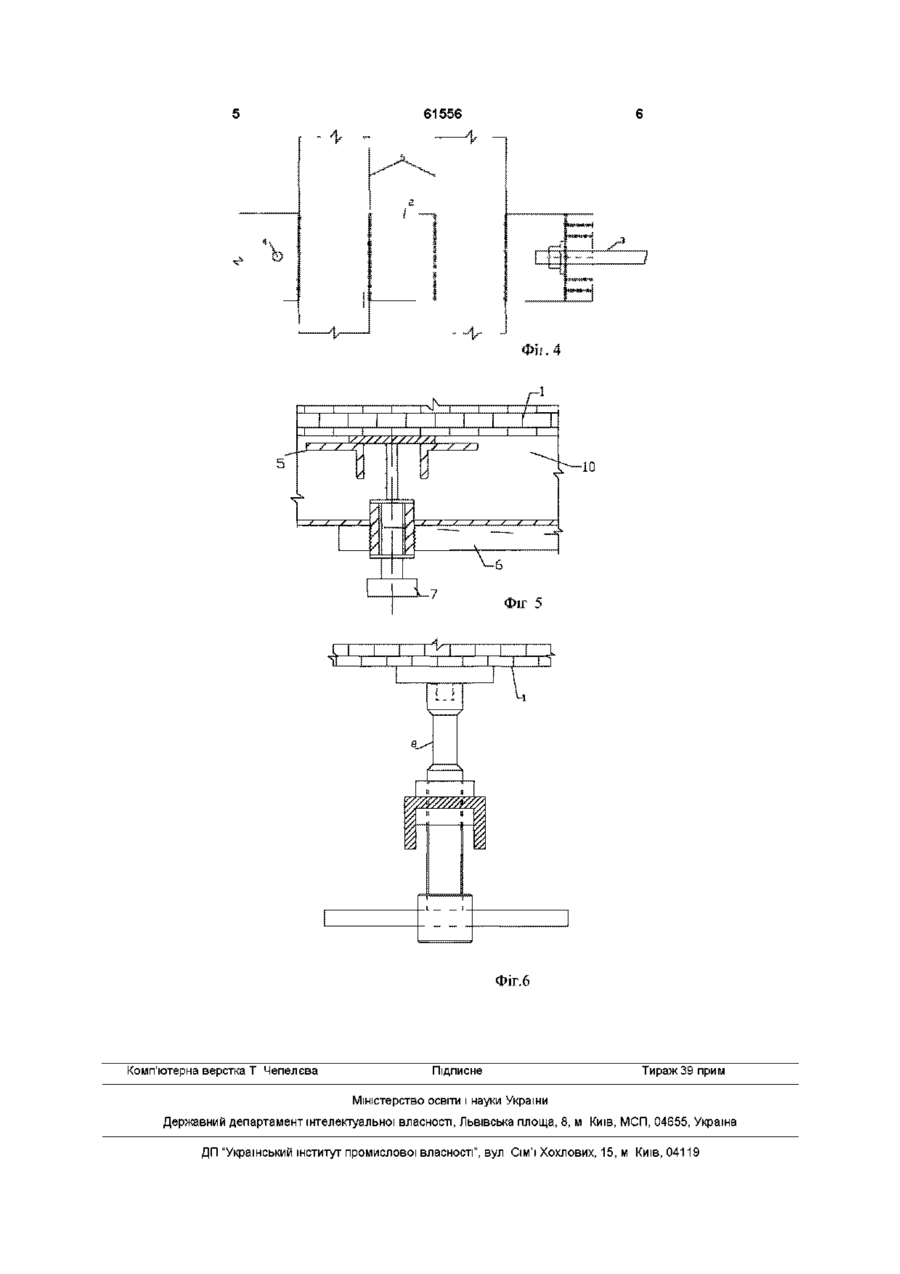

1 Спосіб реконструкції будинків, який включає монтаж каркасу із стояків, зв'язаних між собою горизонтальними поясами, улаштування захисного Винахід належить до галузі будівництва і може знайти застосування при реконструкції житлових та громадських будівель шляхом підсилення їх несучих конструкцій та влаштування зовнішнього утеплення Відомий спосіб реконструкції панельних будинків, який полягає в тому, що у будинку з повздовжніми та торцевими ЗОВНІШНІМИ стінами, поперечними та поздовжніми внутрішніми несучими стінами, влаштовуються рами підсилення, які утворюються вертикальними стояками та поперечними фермами надбудови Цими рамами будинок охоплюють ззовні та розташовують їх вздовж вертикальних швів стінових панелей При цьому стояки рам з'єднують між собою горизонтальними тяжами, які розміщують у рівні перекрить і надвіконних перемичок та обладнують пластинчастими упорами, оснащеними ребрами, а стояки виконують у вигляді порожнистих таврових балок, між якими влаштовують плитний утеплювач, а у поверх усієї конструкції - захисне покриття [1] Недоліком цього способу є використання різнорідних утеплюючих матеріалів, що потребує улаштування захисного покриття, шуби та фарбування Окрім цього, в даному випадку не вирішується проблема існування МІСТКІВ холоду, тобто, в місцях стінової панелі, де знаходяться металеві деталі утворюються зони охолодження Найбільш близьким до пропонуємого є спосіб покриття з подальшим утепленням стінового огородження, який відрізняється тим, що перед улаштуванням захисного покриття на каркасі закріплюють підтримуючий щит, до якого тимчасово прикріплюють захисне покриття, а кожний із стояків виконують у вигляді пари кутиків, з'єднаних горизонтальними планками з утворенням зазору, що співпадає з вертикальним швом стінових панелей 2 Спосіб за п 1, який відрізняється тим, що закріплення і регулювання положення підтримуючого щита здійснюють шляхом повороту його регулювальних кріплень в зазорі між кутиками реконструкції будинків, що включає монтаж каркасу з порожнистими стояками, утеплення стінового огородження та влаштування захисного покриття [2] При цьому каркас із стояків зв'язують між собою горизонтальними поясами, а влаштування утеплювача та захисного покриття виконують після монтажу каркасу Але і в цьому випадку містки холоду залишаються, що приводить до значних тепловтрат Основою винаходу є задача удосконалення способу реконструкції будинків, в якому наявність додаткових технологічних операцій дозволяють зменшити тепловтрати через металеві конструкції за рахунок ліквідації МІСТКІВ холоду Означена задача вирішується тим що в способі реконструкції будинків, який включає монтаж каркасу із стояків, зв'язаних між собою горизонтальними поясами, улаштування захисного покриття з подальшим утепленням стінового огородження, ВІДПОВІДНО до винаходу, перед улаштуванням захисного покриття на каркасі спочатку закріплюють підтримуючий щит, а до нього тимчасово прикріплюють захисне покриття ВІДМІННІСТЮ пропонуємого способу є також виконання стояків у вигляді пари кутиків, з'єднаних горизонтальними планками із утворенням зазору, що співпадає з вертикальним швом стінових панелей, та можливість регулювання положення підтримуючого щита шляхом повороту його регулювальних кріплень в зазорі (О ю ю (О між кутиками Таким чином вдається надійно захистити монолітним утеплювачем шви існуючого стінового огородження, які за час тривалої експлуатації будинку найчастіше втрачають герметичність Окрім того, за рахунок запропонованого виконання та розміщення стояків, вдається підвищити несучу здатність будинку з одночасним подовженням терміну його подальшої безпечної експлуатації Суть пропонуємого способу, пояснюється графічними матеріалами, де на фіг 1 показана схема реконструкції поверху будинку з встановленим на каркасі підтримуючим щитом, на фіг 2 схема конструкції підтримуючого щита, на фіг 3 розріз підтримуючого щита, на фіг 4 - вузол кріплення кутиків, на фіг 5 - схема кріплення, на фіг 6 схема домкрату Пропонований спосіб реалізують таким чином Реконструкцію починають з монтажу каркасу, для чого до стіни 1 будівлі прикріплюють планку 2 61556 3 направляючими для поперечних 3 та поздовжніх 4 металевих тяжів Потім до планки 2 приварюють стояки у вигляді парних кутиків 5 з'єднаних горизонтальними планками що співпадає з вертикальними швом стінових панелей Після монтування каркасу на ньому влаштовується підтримуючий щит 6, який закріплюється поворотом регульованих кріплень 7 в зазорі між кутиками 5, а вертикальність положення щита відносно стіни регулюється за допомогою домкрату 8 Потім між щитом і стіною улаштовують захисне покриття 9, а утворену порожнину заповнюють монолітним утеплювачем 10 Після набуття утеплювачем необхідної структури, щит підіймають і цикл повторюють Таким чином, пропонуємий спосіб реконструкції дозволяє вирішити проблему зменшення тепловтрат у зимовий період року, одночасно надаючи поверхні стіни естетичного вигляду та ліквідуючи містки холоду уздовж металевих конструкцій Фіг 2 Фіг З 61556 Фіг.6 Комп'ютерна верстка Т Чепелєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
