Голографічний елемент

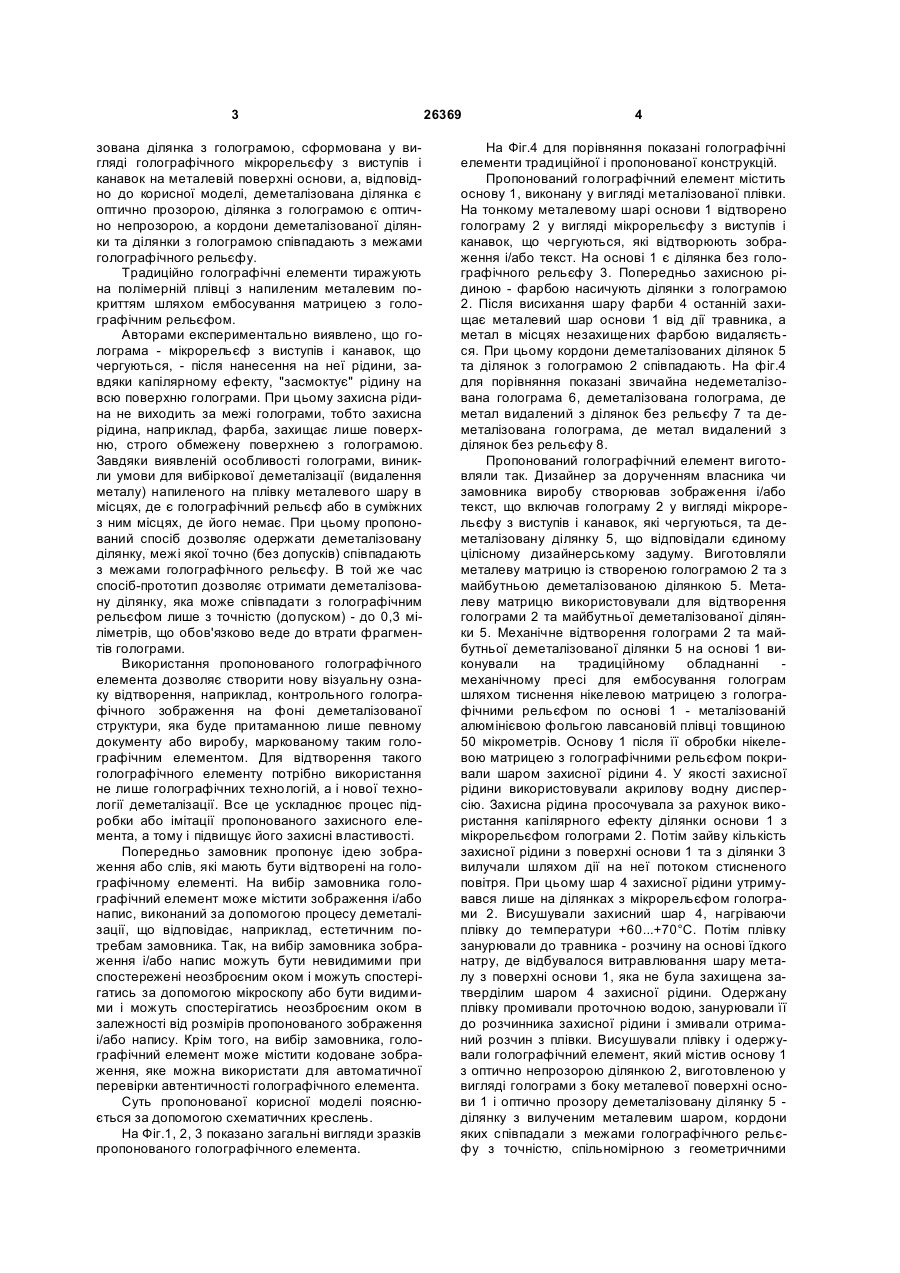

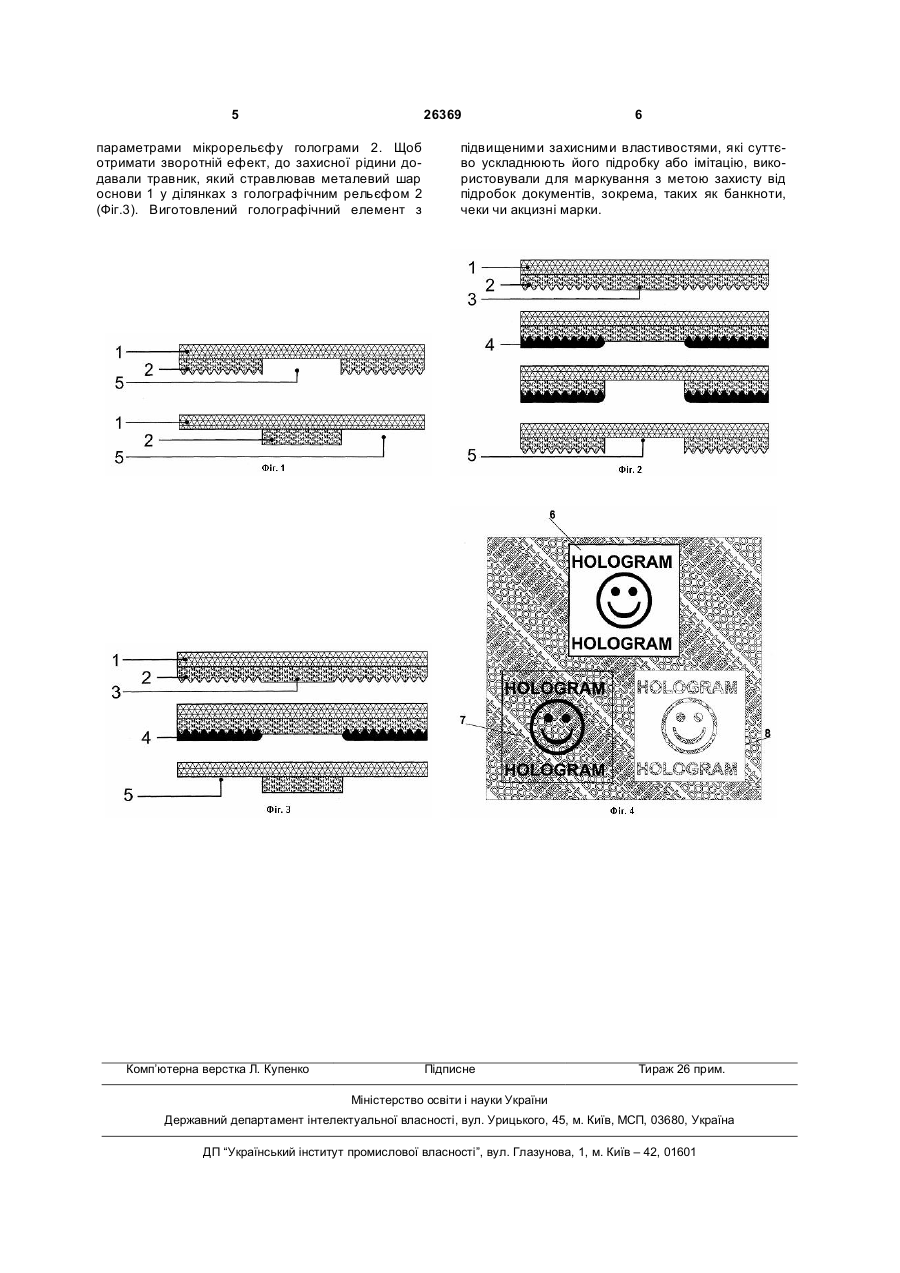

Голографічний елемент, що містить основу у вигляді полімерної металізованої плівки, на основі є деметалізована ділянка з вилученим металевим шаром та металізована ділянка з голограмою, сформована у вигляді голографічного мікрорельєфу з виступів і канавок на металевій поверхні основи, який відрізняється тим, що деметалізована ділянка є оптично прозорою, ділянка з голограмою є оптично непрозорою, а кордони деметалізованої ділянки та ділянки з голограмою співпадають з межами голографічного рельєфу. (19) (21) u200708591 (22) 26.07.2007 (24) 10.09.2007 (46) 10.09.2007, Бюл. № 14, 2007 р. (72) Погань Ігнат Йосипович, Івановський Андрій Альбертович, Тимошенко Андрій Миколайович, Сидоренко Юрій Григорович, Бейлін Георгій Володимирович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "СПЕЦІАЛІЗОВАНЕ ПІДПРИЄМСТВО "ГОЛОГРАФІЯ" 3 зована ділянка з голограмою, сформована у вигляді голографічного мікрорельєфу з виступів і канавок на металевій поверхні основи, а, відповідно до корисної моделі, деметалізована ділянка є оптично прозорою, ділянка з голограмою є оптично непрозорою, а кордони деметалізованої ділянки та ділянки з голограмою співпадають з межами голографічного рельєфу. Традиційно голографічні елементи тиражують на полімерній плівці з напиленим металевим покриттям шляхом ембосування матрицею з голографічним рельєфом. Авторами експериментально виявлено, що голограма - мікрорельєф з виступів і канавок, що чергуються, - після нанесення на неї рідини, завдяки капілярному ефекту, "засмоктує" рідину на всю поверхню голограми. При цьому захисна рідина не виходить за межі голограми, тобто захисна рідина, наприклад, фарба, захищає лише поверхню, строго обмежену поверхнею з голограмою. Завдяки виявленій особливості голограми, виникли умови для вибіркової деметалізації (видалення металу) напиленого на плівку металевого шару в місцях, де є голографічний рельєф або в суміжних з ним місцях, де його немає. При цьому пропонований спосіб дозволяє одержати деметалізовану ділянку, межі якої точно (без допусків) співпадають з межами голографічного рельєфу. В той же час спосіб-прототип дозволяє отримати деметалізовану ділянку, яка може співпадати з голографічним рельєфом лише з точністю (допуском) - до 0,3 міліметрів, що обов'язково веде до втрати фрагментів голограми. Використання пропонованого голографічного елемента дозволяє створити нову візуальну ознаку відтворення, наприклад, контрольного голографічного зображення на фоні деметалізованої структури, яка буде притаманною лише певному документу або виробу, маркованому таким голографічним елементом. Для відтворення такого голографічного елементу потрібно використання не лише голографічних технологій, а і нової технології деметалізації. Все це ускладнює процес підробки або імітації пропонованого захисного елемента, а тому і підвищує його захисні властивості. Попередньо замовник пропонує ідею зображення або слів, які мають бути відтворені на голографічному елементі. На вибір замовника голографічний елемент може містити зображення і/або напис, виконаний за допомогою процесу деметалізації, що відповідає, наприклад, естетичним потребам замовника. Так, на вибір замовника зображення і/або напис можуть бути невидимими при спостережені неозброєним оком і можуть спостерігатись за допомогою мікроскопу або бути видимими і можуть спостерігатись неозброєним оком в залежності від розмірів пропонованого зображення і/або напису. Крім того, на вибір замовника, голографічний елемент може містити кодоване зображення, яке можна використати для автоматичної перевірки автентичності голографічного елемента. Суть пропонованої корисної моделі пояснюється за допомогою схематичних креслень. На Фіг.1, 2, 3 показано загальні вигляди зразків пропонованого голографічного елемента. 26369 4 На Фіг.4 для порівняння показані голографічні елементи традиційної і пропонованої конструкцій. Пропонований голографічний елемент містить основу 1, виконану у вигляді металізованої плівки. На тонкому металевому шарі основи 1 відтворено голограму 2 у вигляді мікрорельєфу з виступів і канавок, що чергуються, які відтворюють зображення і/або текст. На основі 1 є ділянка без голографічного рельєфу 3. Попередньо захисною рідиною - фарбою насичують ділянки з голограмою 2. Після висихання шару фарби 4 останній захищає металевий шар основи 1 від дії травника, а метал в місцях незахищених фарбою видаляється. При цьому кордони деметалізованих ділянок 5 та ділянок з голограмою 2 співпадають. На фіг.4 для порівняння показані звичайна недеметалізована голограма 6, деметалізована голограма, де метал видалений з ділянок без рельєфу 7 та деметалізована голограма, де метал видалений з ділянок без рельєфу 8. Пропонований голографічний елемент виготовляли так. Дизайнер за дорученням власника чи замовника виробу створював зображення і/або текст, що включав голограму 2 у вигляді мікрорельєфу з виступів і канавок, які чергуються, та деметалізовану ділянку 5, що відповідали єдиному цілісному дизайнерському задуму. Виготовляли металеву матрицю із створеною голограмою 2 та з майбутньою деметалізованою ділянкою 5. Металеву матрицю використовували для відтворення голограми 2 та майбутньої деметалізованої ділянки 5. Механічне відтворення голограми 2 та майбутньої деметалізованої ділянки 5 на основі 1 виконували на традиційному обладнанні механічному пресі для ембосування голограм шляхом тиснення нікелевою матрицею з голографічними рельєфом по основі 1 - металізованій алюмінієвою фольгою лавсановій плівці товщиною 50 мікрометрів. Основу 1 після її обробки нікелевою матрицею з голографічними рельєфом покривали шаром захисної рідини 4. У якості захисної рідини використовували акрилову водну дисперсію. Захисна рідина просочувала за рахунок використання капілярного ефекту ділянки основи 1 з мікрорельєфом голограми 2. Потім зайву кількість захисної рідини з поверхні основи 1 та з ділянки 3 вилучали шляхом дії на неї потоком стисненого повітря. При цьому шар 4 захисної рідини утримувався лише на ділянках з мікрорельєфом голограми 2. Висушували захисний шар 4, нагріваючи плівку до температури +60...+70°С. Потім плівку занурювали до травника - розчину на основі їдкого натру, де відбувалося витравлювання шару металу з поверхні основи 1, яка не була захищена затверділим шаром 4 захисної рідини. Одержану плівку промивали проточною водою, занурювали її до розчинника захисної рідини і змивали отриманий розчин з плівки. Висушували плівку і одержували голографічний елемент, який містив основу 1 з оптично непрозорою ділянкою 2, виготовленою у вигляді голограми з боку металевої поверхні основи 1 і оптично прозору деметалізовану ділянку 5 ділянку з вилученим металевим шаром, кордони яких співпадали з межами голографічного рельєфу з точністю, спільномірною з геометричними 5 26369 параметрами мікрорельєфу голограми 2. Щоб отримати зворотній ефект, до захисної рідини додавали травник, який стравлював металевий шар основи 1 у ділянках з голографічним рельєфом 2 (Фіг.3). Виготовлений голографічний елемент з Комп’ютерна верстка Л. Купенко 6 підвищеними захисними властивостями, які суттєво ускладнюють його підробку або імітацію, використовували для маркування з метою захисту від підробок документів, зокрема, таких як банкноти, чеки чи акцизні марки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
