Двотактний симетричний підсилювач струму

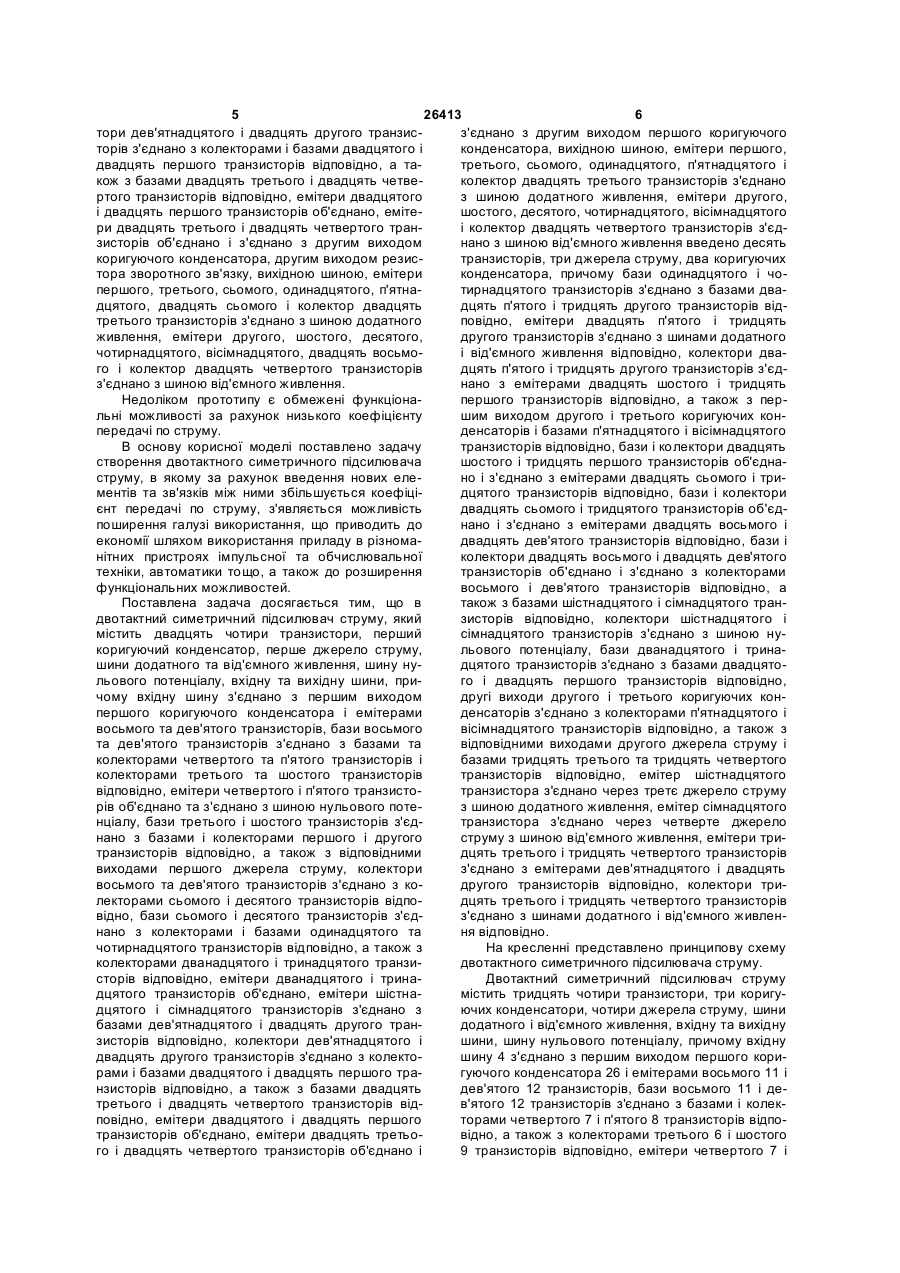

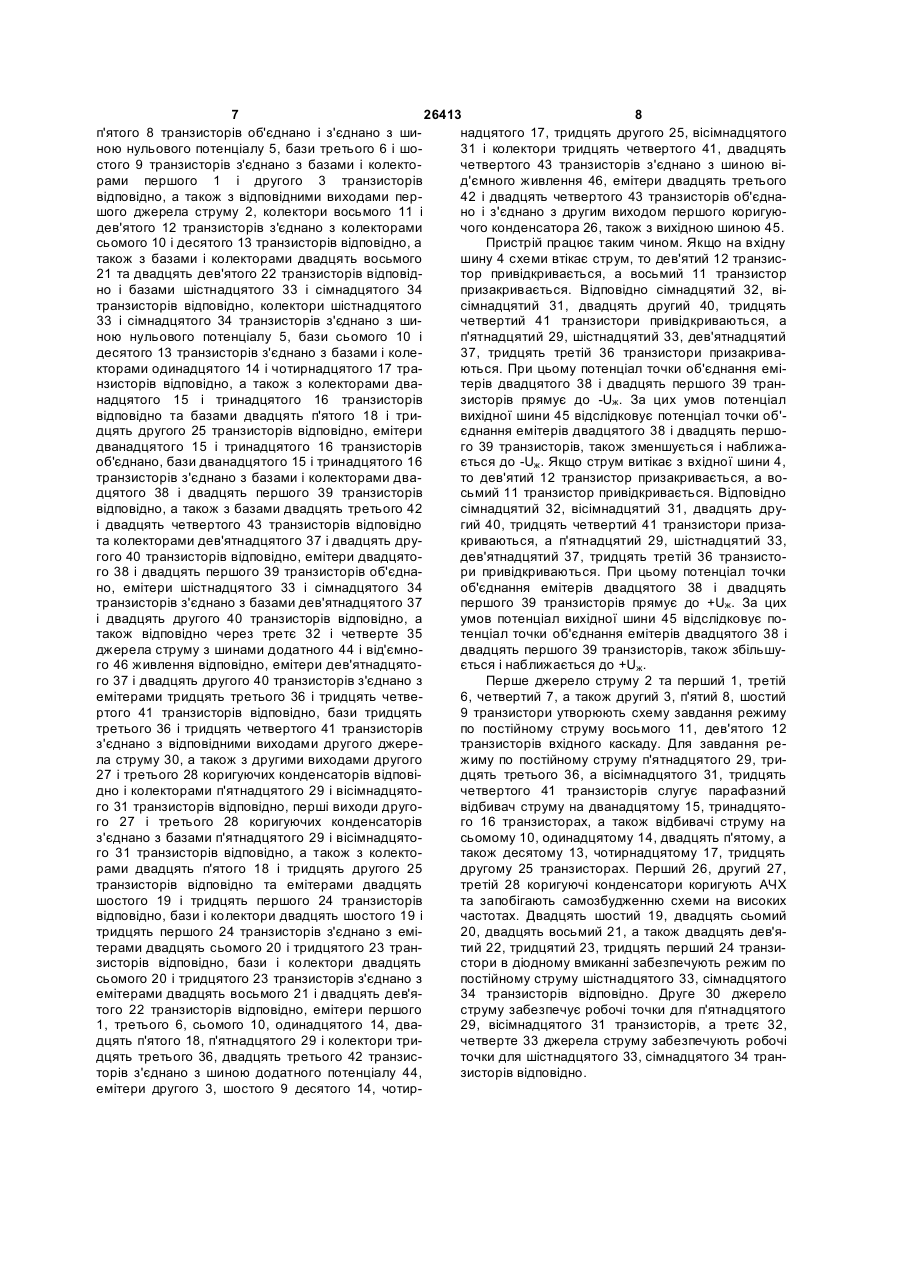

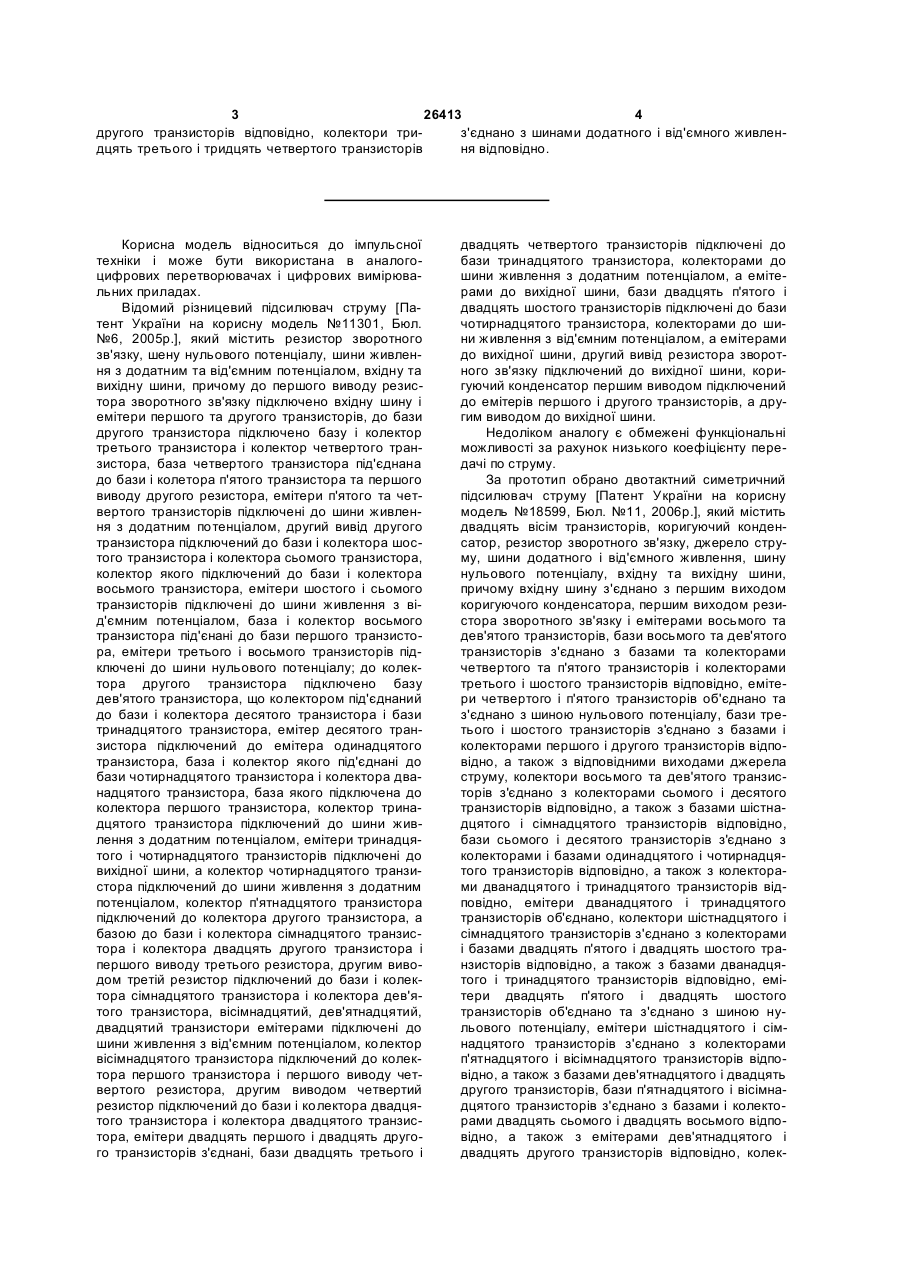

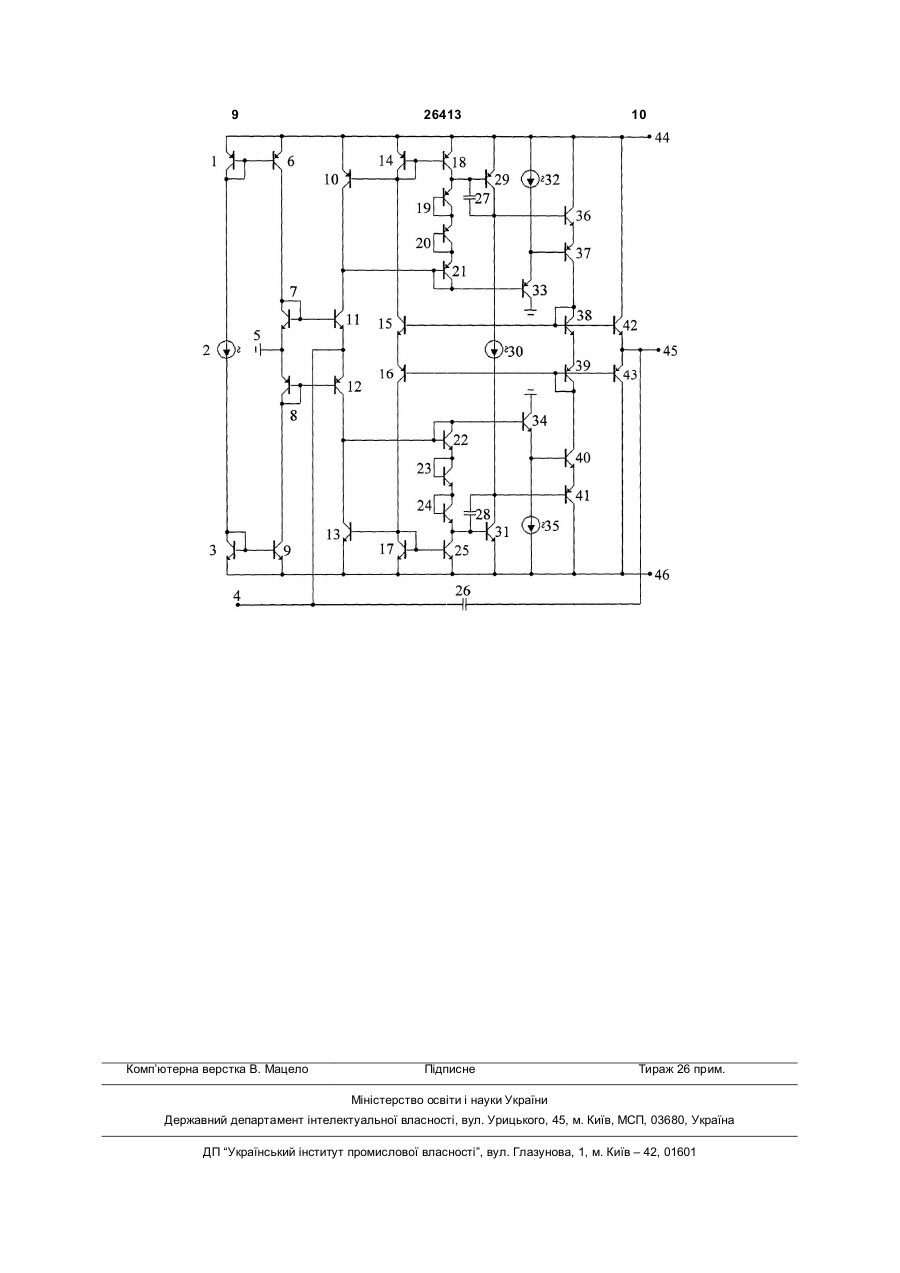

Двотактний симетричний підсилювач струму, який містить двадцять чотири транзистори, перший коригуючий конденсатор, перше джерело струму, шини додатного та від'ємного живлення, шину нульового потенціалу, вхідну та вихідну шини, причому вхідну шину з'єднано з першим виходом першого коригуючого конденсатора і емітерами восьмого та дев'ятого транзисторів, бази восьмого та дев'ятого транзисторів з'єднано з базами та колекторами четвертого та п'ятого транзисторів і колекторами третього та шостого транзисторів відповідно, емітери четвертого і п'ятого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, бази третього і шостого транзисторів з'єднано з базами і колекторами першого і другого транзисторів відповідно, а також з відповідними виходами першого джерела струму, колектори восьмого та дев'ятого транзисторів з'єднано з колекторами сьомого і десятого транзисторів відповідно, бази сьомого і десятого транзисторів з'єднано з колекторами і базами одинадцятого та чотирнадцятого транзисторів відповідно, а також з колекторами дванадцятого і тринадцятого транзисторів відповідно, емітери дванадцятого і тринадцятого транзисторів об'єднано, емітери шістнадцятого і сімнадцятого транзисторів з'єднано з базами дев'ятнадцятого і двадцять другого транзисторів відповідно, колектори дев'ятнадцятого і двадцять другого транзисторів з'єднано з колекторами і базами двадцятого і двадцять першого транзисторів відповідно, а також з базами двадцять третього і двадцять четвертого транзисторів відповідно, емітери двадцятого і двадцять першого транзисторів об'єднано, емітери двадцять третього і двадцять четвертого транзисторів об'єднано і з'єднано з другим виходом першого коригуючого конденсатора, вихідною шиною, емітери першого, 2 (19) 1 3 26413 4 другого транзисторів відповідно, колектори триз'єднано з шинами додатного і від'ємного живлендцять третього і тридцять четвертого транзисторів ня відповідно. Корисна модель відноситься до імпульсної техніки і може бути використана в аналогоцифрових перетворювачах і цифрових вимірювальних приладах. Відомий різницевий підсилювач струму [Патент України на корисну модель №11301, Бюл. №6, 2005p.], який містить резистор зворотного зв'язку, шену нульового потенціалу, шини живлення з додатним та від'ємним потенціалом, вхідну та вихідну шини, причому до першого виводу резистора зворотного зв'язку підключено вхідну шину і емітери першого та другого транзисторів, до бази другого транзистора підключено базу і колектор третього транзистора і колектор четвертого транзистора, база четвертого транзистора під'єднана до бази і колетора п'ятого транзистора та першого виводу другого резистора, емітери п'ятого та четвертого транзисторів підключені до шини живлення з додатним потенціалом, другий вивід другого транзистора підключений до бази і колектора шостого транзистора і колектора сьомого транзистора, колектор якого підключений до бази і колектора восьмого транзистора, емітери шостого і сьомого транзисторів підключені до шини живлення з від'ємним потенціалом, база і колектор восьмого транзистора під'єнані до бази першого транзистора, емітери третього і восьмого транзисторів підключені до шини нульового потенціалу; до колектора другого транзистора підключено базу дев'ятого транзистора, що колектором під'єднаний до бази і колектора десятого транзистора і бази тринадцятого транзистора, емітер десятого транзистора підключений до емітера одинадцятого транзистора, база і колектор якого під'єднані до бази чотирнадцятого транзистора і колектора дванадцятого транзистора, база якого підключена до колектора першого транзистора, колектор тринадцятого транзистора підключений до шини живлення з додатним потенціалом, емітери тринадцятого і чотирнадцятого транзисторів підключені до вихідної шини, а колектор чотирнадцятого транзистора підключений до шини живлення з додатним потенціалом, колектор п'ятнадцятого транзистора підключений до колектора другого транзистора, а базою до бази і колектора сімнадцятого транзистора і колектора двадцять другого транзистора і першого виводу третього резистора, другим виводом третій резистор підключений до бази і колектора сімнадцятого транзистора і колектора дев'ятого транзистора, вісімнадцятий, дев'ятнадцятий, двадцятий транзистори емітерами підключені до шини живлення з від'ємним потенціалом, колектор вісімнадцятого транзистора підключений до колектора першого транзистора і першого виводу четвертого резистора, другим виводом четвертий резистор підключений до бази і колектора двадцятого транзистора і колектора двадцятого транзистора, емітери двадцять першого і двадцять другого транзисторів з'єднані, бази двадцять третього і двадцять четвертого транзисторів підключені до бази тринадцятого транзистора, колекторами до шини живлення з додатним потенціалом, а емітерами до вихідної шини, бази двадцять п'ятого і двадцять шостого транзисторів підключені до бази чотирнадцятого транзистора, колекторами до шини живлення з від'ємним потенціалом, а емітерами до вихідної шини, другий вивід резистора зворотного зв'язку підключений до вихідної шини, коригуючий конденсатор першим виводом підключений до емітерів першого і другого транзисторів, а другим виводом до вихідної шини. Недоліком аналогу є обмежені функціональні можливості за рахунок низького коефіцієнту передачі по струму. За прототип обрано двотактний симетричний підсилювач струму [Патент України на корисну модель №18599, Бюл. №11, 2006p.], який містить двадцять вісім транзисторів, коригуючий конденсатор, резистор зворотного зв'язку, джерело струму, шини додатного і від'ємного живлення, шину нульового потенціалу, вхідну та вихідну шини, причому вхідну шину з'єднано з першим виходом коригуючого конденсатора, першим виходом резистора зворотного зв'язку і емітерами восьмого та дев'ятого транзисторів, бази восьмого та дев'ятого транзисторів з'єднано з базами та колекторами четвертого та п'ятого транзисторів і колекторами третього і шостого транзисторів відповідно, емітери четвертого і п'ятого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, бази третього і шостого транзисторів з'єднано з базами і колекторами першого і другого транзисторів відповідно, а також з відповідними виходами джерела струму, колектори восьмого та дев'ятого транзисторів з'єднано з колекторами сьомого і десятого транзисторів відповідно, а також з базами шістнадцятого і сімнадцятого транзисторів відповідно, бази сьомого і десятого транзисторів з'єднано з колекторами і базами одинадцятого і чотирнадцятого транзисторів відповідно, а також з колекторами дванадцятого і тринадцятого транзисторів відповідно, емітери дванадцятого і тринадцятого транзисторів об'єднано, колектори шістнадцятого і сімнадцятого транзисторів з'єднано з колекторами і базами двадцять п'ятого і двадцять шостого транзисторів відповідно, а також з базами дванадцятого і тринадцятого транзисторів відповідно, емітери двадцять п'ятого і двадцять шостого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, емітери шістнадцятого і сімнадцятого транзисторів з'єднано з колекторами п'ятнадцятого і вісімнадцятого транзисторів відповідно, а також з базами дев'ятнадцятого і двадцять другого транзисторів, бази п'ятнадцятого і вісімнадцятого транзисторів з'єднано з базами і колекторами двадцять сьомого і двадцять восьмого відповідно, а також з емітерами дев'ятнадцятого і двадцять другого транзисторів відповідно, колек 5 26413 6 з'єднано з другим виходом першого коригуючого тори дев'ятнадцятого і двадцять другого транзисконденсатора, вихідною шиною, емітери першого, торів з'єднано з колекторами і базами двадцятого і третього, сьомого, одинадцятого, п'ятнадцятого і двадцять першого транзисторів відповідно, а таколектор двадцять третього транзисторів з'єднано кож з базами двадцять третього і двадцять четвез шиною додатного живлення, емітери другого, ртого транзисторів відповідно, емітери двадцятого шостого, десятого, чотирнадцятого, вісімнадцятого і двадцять першого транзисторів об'єднано, емітеі колектор двадцять четвертого транзисторів з'єдри двадцять третього і двадцять четвертого траннано з шиною від'ємного живлення введено десять зисторів об'єднано і з'єднано з другим виходом транзисторів, три джерела струму, два коригуючих коригуючого конденсатора, другим виходом резисконденсатора, причому бази одинадцятого і чотора зворотного зв'язку, вихідною шиною, емітери тирнадцятого транзисторів з'єднано з базами двапершого, третього, сьомого, одинадцятого, п'ятнадцять п'ятого і тридцять другого транзисторів віддцятого, двадцять сьомого і колектор двадцять повідно, емітери двадцять п'ятого і тридцять третього транзисторів з'єднано з шиною додатного другого транзисторів з'єднано з шинами додатного живлення, емітери другого, шостого, десятого, і від'ємного живлення відповідно, колектори двачотирнадцятого, вісімнадцятого, двадцять восьмодцять п'ятого і тридцять другого транзисторів з'єдго і колектор двадцять четвертого транзисторів нано з емітерами двадцять шостого і тридцять з'єднано з шиною від'ємного живлення. першого транзисторів відповідно, а також з перНедоліком прототипу є обмежені функціонашим виходом другого і третього коригуючих конльні можливості за рахунок низького коефіцієнту денсаторів і базами п'ятнадцятого і вісімнадцятого передачі по струму. транзисторів відповідно, бази і колектори двадцять В основу корисної моделі поставлено задачу шостого і тридцять першого транзисторів об'єднастворення двотактного симетричного підсилювача но і з'єднано з емітерами двадцять сьомого і триструму, в якому за рахунок введення нових еледцятого транзисторів відповідно, бази і колектори ментів та зв'язків між ними збільшується коефіцідвадцять сьомого і тридцятого транзисторів об'єдєнт передачі по струму, з'являється можливість нано і з'єднано з емітерами двадцять восьмого і поширення галузі використання, що приводить до двадцять дев'ятого транзисторів відповідно, бази і економії шляхом використання приладу в різномаколектори двадцять восьмого і двадцять дев'ятого нітних пристроях імпульсної та обчислювальної транзисторів об'єднано і з'єднано з колекторами техніки, автоматики тощо, а також до розширення восьмого і дев'ятого транзисторів відповідно, а функціональних можливостей. також з базами шістнадцятого і сімнадцятого транПоставлена задача досягається тим, що в зисторів відповідно, колектори шістнадцятого і двотактний симетричний підсилювач струму, який сімнадцятого транзисторів з'єднано з шиною нумістить двадцять чотири транзистори, перший льового потенціалу, бази дванадцятого і тринакоригуючий конденсатор, перше джерело струму, дцятого транзисторів з'єднано з базами двадцятошини додатного та від'ємного живлення, шину нуго і двадцять першого транзисторів відповідно, льового потенціалу, вхідну та вихідну шини, придругі виходи другого і третього коригуючих кончому вхідну шину з'єднано з першим виходом денсаторів з'єднано з колекторами п'ятнадцятого і першого коригуючого конденсатора і емітерами вісімнадцятого транзисторів відповідно, а також з восьмого та дев'ятого транзисторів, бази восьмого відповідними виходами другого джерела струму і та дев'ятого транзисторів з'єднано з базами та базами тридцять третього та тридцять четвертого колекторами четвертого та п'ятого транзисторів і транзисторів відповідно, емітер шістнадцятого колекторами третього та шостого транзисторів транзистора з'єднано через третє джерело струму відповідно, емітери четвертого і п'ятого транзистоз шиною додатного живлення, емітер сімнадцятого рів об'єднано та з'єднано з шиною нульового потетранзистора з'єднано через четверте джерело нціалу, бази третього і шостого транзисторів з'єдструму з шиною від'ємного живлення, емітери тринано з базами і колекторами першого і другого дцять третього і тридцять четвертого транзисторів транзисторів відповідно, а також з відповідними з'єднано з емітерами дев'ятнадцятого і двадцять виходами першого джерела струму, колектори другого транзисторів відповідно, колектори тривосьмого та дев'ятого транзисторів з'єднано з кодцять третього і тридцять четвертого транзисторів лекторами сьомого і десятого транзисторів відпоз'єднано з шинами додатного і від'ємного живленвідно, бази сьомого і десятого транзисторів з'єдня відповідно. нано з колекторами і базами одинадцятого та На кресленні представлено принципову схему чотирнадцятого транзисторів відповідно, а також з двотактного симетричного підсилювача струму. колекторами дванадцятого і тринадцятого транзиДвотактний симетричний підсилювач струму сторів відповідно, емітери дванадцятого і тринамістить тридцять чотири транзистори, три коригудцятого транзисторів об'єднано, емітери шістнаючих конденсатори, чотири джерела струму, шини дцятого і сімнадцятого транзисторів з'єднано з додатного і від'ємного живлення, вхідну та вихідну базами дев'ятнадцятого і двадцять другого траншини, шину нульового потенціалу, причому вхідну зисторів відповідно, колектори дев'ятнадцятого і шину 4 з'єднано з першим виходом першого коридвадцять другого транзисторів з'єднано з колектогуючого конденсатора 26 і емітерами восьмого 11 і рами і базами двадцятого і двадцять першого традев'ятого 12 транзисторів, бази восьмого 11 і дензисторів відповідно, а також з базами двадцять в'ятого 12 транзисторів з'єднано з базами і колектретього і двадцять четвертого транзисторів відторами четвертого 7 і п'ятого 8 транзисторів відпоповідно, емітери двадцятого і двадцять першого відно, а також з колекторами третього 6 і шостого транзисторів об'єднано, емітери двадцять третьо9 транзисторів відповідно, емітери четвертого 7 і го і двадцять четвертого транзисторів об'єднано і 7 26413 8 п'ятого 8 транзисторів об'єднано і з'єднано з шинадцятого 17, тридцять другого 25, вісімнадцятого ною нульового потенціалу 5, бази третього 6 і шо31 і колектори тридцять четвертого 41, двадцять стого 9 транзисторів з'єднано з базами і колекточетвертого 43 транзисторів з'єднано з шиною вірами першого 1 і другого 3 транзисторів д'ємного живлення 46, емітери двадцять третього відповідно, а також з відповідними виходами пер42 і двадцять четвертого 43 транзисторів об'єднашого джерела струму 2, колектори восьмого 11 і но і з'єднано з другим виходом першого коригуюдев'ятого 12 транзисторів з'єднано з колекторами чого конденсатора 26, також з вихідною шиною 45. сьомого 10 і десятого 13 транзисторів відповідно, а Пристрій працює таким чином. Якщо на вхідну також з базами і колекторами двадцять восьмого шину 4 схеми втікає струм, то дев'ятий 12 транзис21 та двадцять дев'ятого 22 транзисторів відповідтор привідкривається, а восьмий 11 транзистор но і базами шістнадцятого 33 і сімнадцятого 34 призакривається. Відповідно сімнадцятий 32, вітранзисторів відповідно, колектори шістнадцятого сімнадцятий 31, двадцять другий 40, тридцять 33 і сімнадцятого 34 транзисторів з'єднано з шичетвертий 41 транзистори привідкриваються, а ною нульового потенціалу 5, бази сьомого 10 і п'ятнадцятий 29, шістнадцятий 33, дев'ятнадцятий десятого 13 транзисторів з'єднано з базами і коле37, тридцять третій 36 транзистори призакривакторами одинадцятого 14 і чотирнадцятого 17 траються. При цьому потенціал точки об'єднання емінзисторів відповідно, а також з колекторами дватерів двадцятого 38 і двадцять першого 39 траннадцятого 15 і тринадцятого 16 транзисторів зисторів прямує до -Uж. За цих умов потенціал відповідно та базами двадцять п'ятого 18 і тривихідної шини 45 відслідковує потенціал точки об'дцять другого 25 транзисторів відповідно, емітери єднання емітерів двадцятого 38 і двадцять першодванадцятого 15 і тринадцятого 16 транзисторів го 39 транзисторів, також зменшується і наближаоб'єднано, бази дванадцятого 15 і тринадцятого 16 ється до -Uж. Якщо струм витікає з вхідної шини 4, транзисторів з'єднано з базами і колекторами двато дев'ятий 12 транзистор призакривається, а водцятого 38 і двадцять першого 39 транзисторів сьмий 11 транзистор привідкривається. Відповідно відповідно, а також з базами двадцять третього 42 сімнадцятий 32, вісімнадцятий 31, двадцять друі двадцять четвертого 43 транзисторів відповідно гий 40, тридцять четвертий 41 транзистори призата колекторами дев'ятнадцятого 37 і двадцять друкриваються, а п'ятнадцятий 29, шістнадцятий 33, гого 40 транзисторів відповідно, емітери двадцятодев'ятнадцятий 37, тридцять третій 36 транзистого 38 і двадцять першого 39 транзисторів об'єднари привідкриваються. При цьому потенціал точки но, емітери шістнадцятого 33 і сімнадцятого 34 об'єднання емітерів двадцятого 38 і двадцять транзисторів з'єднано з базами дев'ятнадцятого 37 першого 39 транзисторів прямує до +Uж. За цих і двадцять другого 40 транзисторів відповідно, а умов потенціал вихідної шини 45 відслідковує потакож відповідно через третє 32 і четверте 35 тенціал точки об'єднання емітерів двадцятого 38 і джерела струму з шинами додатного 44 і від'ємнодвадцять першого 39 транзисторів, також збільшуго 46 живлення відповідно, емітери дев'ятнадцятоється і наближається до +Uж. го 37 і двадцять другого 40 транзисторів з'єднано з Перше джерело струму 2 та перший 1, третій емітерами тридцять третього 36 і тридцять четве6, четвертий 7, а також другий 3, п'ятий 8, шостий ртого 41 транзисторів відповідно, бази тридцять 9 транзистори утворюють схему завдання режиму третього 36 і тридцять четвертого 41 транзисторів по постійному струму восьмого 11, дев'ятого 12 з'єднано з відповідними виходами другого джеретранзисторів вхідного каскаду. Для завдання рела струму 30, а також з другими виходами другого жиму по постійному струму п'ятнадцятого 29, три27 і третього 28 коригуючих конденсаторів відповідцять третього 36, а вісімнадцятого 31, тридцять дно і колекторами п'ятнадцятого 29 і вісімнадцяточетвертого 41 транзисторів слугує парафазний го 31 транзисторів відповідно, перші виходи друговідбивач струму на дванадцятому 15, тринадцятого 27 і третього 28 коригуючих конденсаторів го 16 транзисторах, а також відбивачі струму на з'єднано з базами п'ятнадцятого 29 і вісімнадцятосьомому 10, одинадцятому 14, двадцять п'ятому, а го 31 транзисторів відповідно, а також з колектотакож десятому 13, чотирнадцятому 17, тридцять рами двадцять п'ятого 18 і тридцять другого 25 другому 25 транзисторах. Перший 26, другий 27, транзисторів відповідно та емітерами двадцять третій 28 коригуючі конденсатори коригують АЧХ шостого 19 і тридцять першого 24 транзисторів та запобігають самозбудженню схеми на високих відповідно, бази і колектори двадцять шостого 19 і частотах. Двадцять шостий 19, двадцять сьомий тридцять першого 24 транзисторів з'єднано з емі20, двадцять восьмий 21, а також двадцять дев'ятерами двадцять сьомого 20 і тридцятого 23 трантий 22, тридцятий 23, тридцять перший 24 транзизисторів відповідно, бази і колектори двадцять стори в діодному вмиканні забезпечують режим по сьомого 20 і тридцятого 23 транзисторів з'єднано з постійному струму шістнадцятого 33, сімнадцятого емітерами двадцять восьмого 21 і двадцять дев'я34 транзисторів відповідно. Друге 30 джерело того 22 транзисторів відповідно, емітери першого струму забезпечує робочі точки для п'ятнадцятого 1, третього 6, сьомого 10, одинадцятого 14, два29, вісімнадцятого 31 транзисторів, а третє 32, дцять п'ятого 18, п'ятнадцятого 29 і колектори тричетверте 33 джерела струму забезпечують робочі дцять третього 36, двадцять третього 42 транзисточки для шістнадцятого 33, сімнадцятого 34 транторів з'єднано з шиною додатного потенціалу 44, зисторів відповідно. емітери другого 3, шостого 9 десятого 14, чотир 9 Комп’ютерна верстка В. Мацело 26413 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
