Пристрій для відтворення цифрової інформації

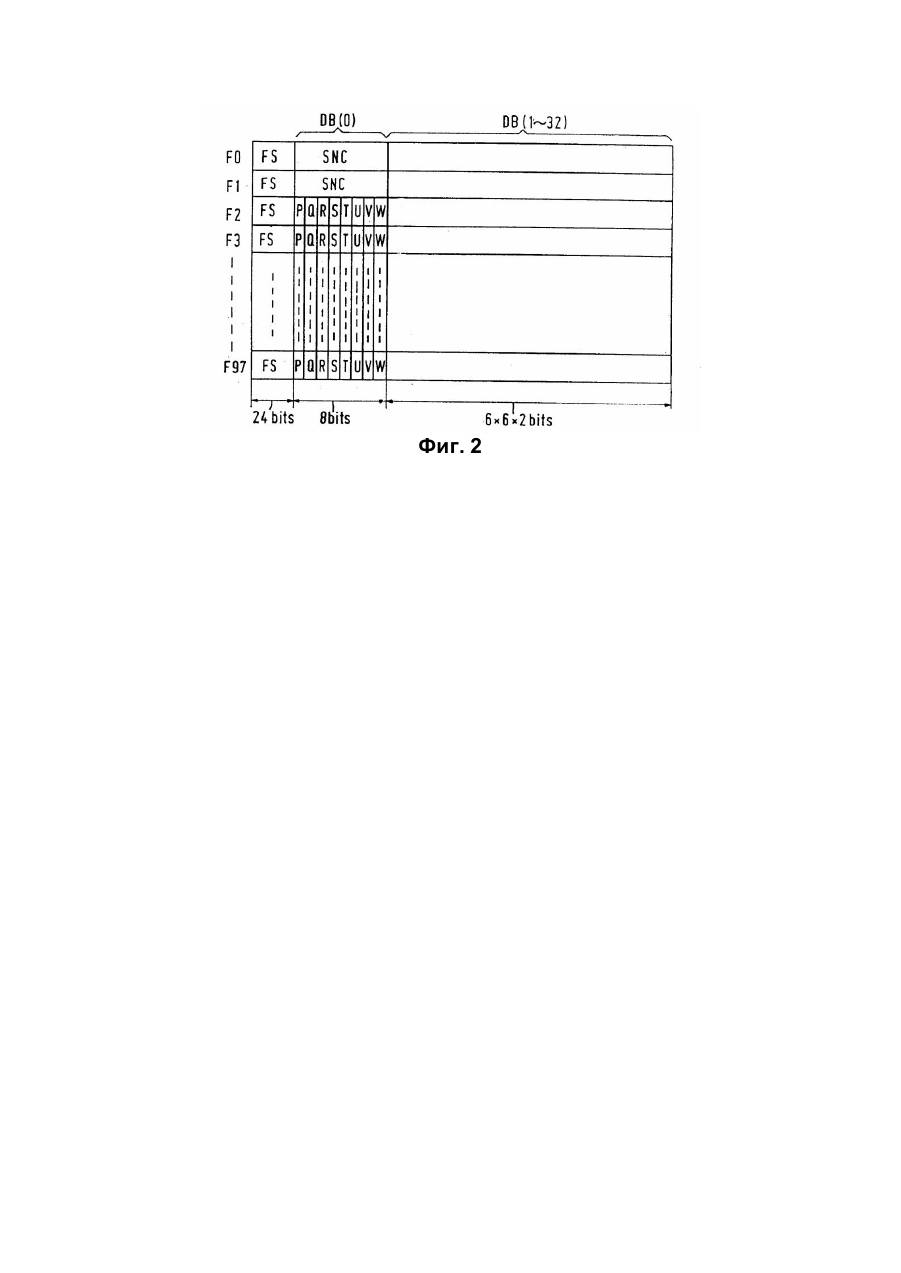

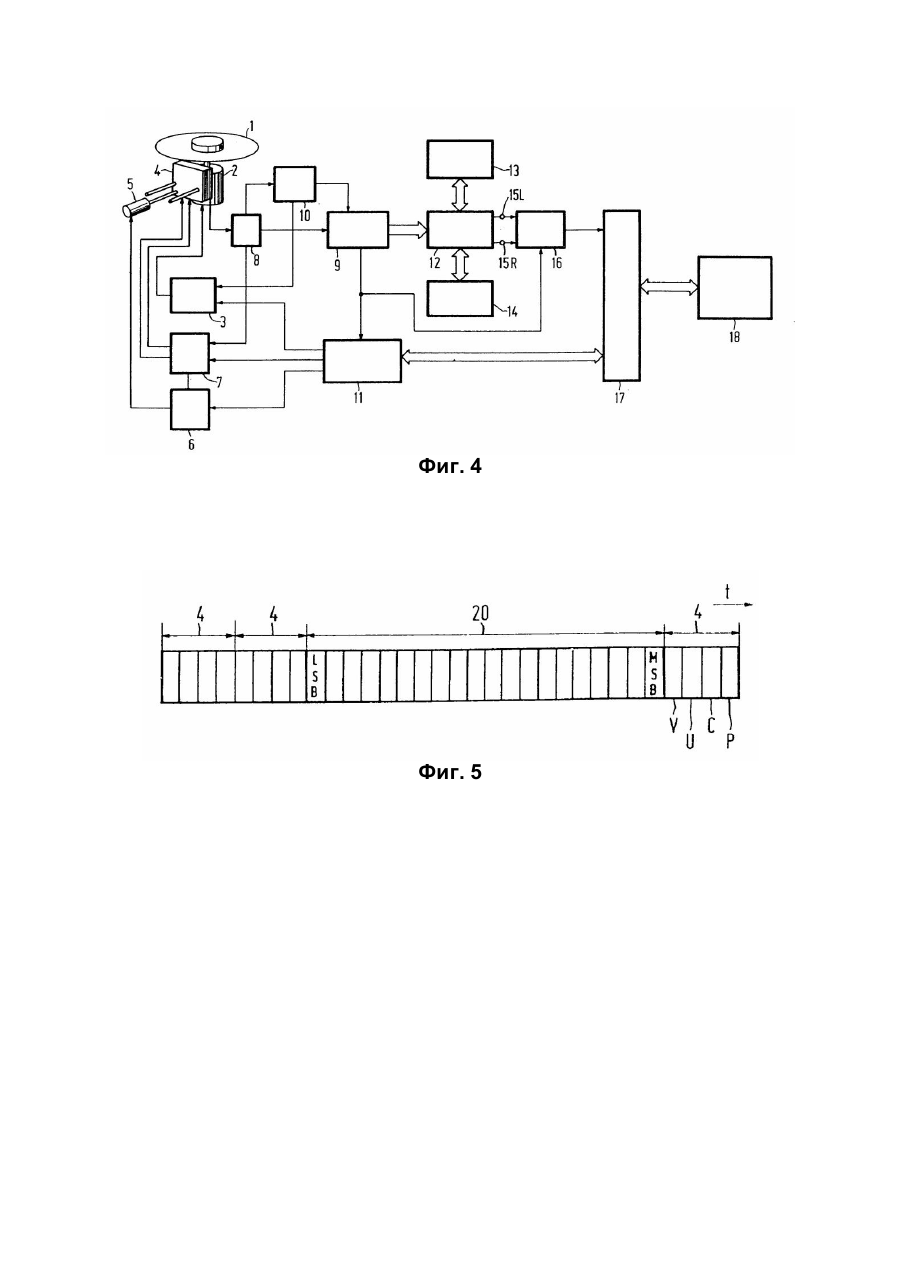

Изобретение относится к дисковым устройствам воспроизведения, использующим диск, на котором записаны основные и дополнительные цифровые данные для селективного воспроизведения. Задача изобретения - повышение достоверности восп роизведения цифровой информации. На фиг. 1, 2 показаны диаграммы расположения данных записи компакт-диска; на фиг. 3 - диаграмма расположения одного блока данных при записи; на фиг. 4 - блок-схема устройства для воспроизведения цифровой информации; на фиг. 5 - диаграмма формата слова последовательных данных. Устройство (фиг. 4) содержит компакт-диск 1, на котором по спирали записан цифровой сигнал формата, показанного на фиг. 1, 2. Диск 1 вращается шпинделем электродви гателя 2 осевого перемеще ния, регулируе мого вто рым формирователем 3 управляющи х сигналов, с постоянной линейной скоростью. Блок 4 оптического считывания имеет лазерный источник, расще питель пучка, опти ческую систему, фо топриемный блок для отраженного луча и т.п. Блок 4 может перемещаться в радиальном направлении с помощью электродвигателя 5, управляемого первым формирователем 6 управляющих сигналов. С блоком 4 связан блок 7 управления фокусировкой и радиальным слежением. Сигнал блока 4 поступает через усилитель 8 на цифровой демодулятор 9, содержащий блок 10 воспроизведения тактовых битов. Модуляция диска 1 типа EFM представляет собой метод блок-преобразования 8-битовых дан ных в предпочтительный 14-битовый набор. Сигнал субкодирования от модулятора 9 подается на системный контроллер 11, снабженный центральным процессором, который управляет вращением диска 1, операцией позиционирования, операцией считывания блоком 4 и т.п. Выходной сигнал основных данных с демодулято ра 9 подается в блок 12 коррекции ошибки приема основных цифровых данных счи тываемого блока, содержащий ЗУПВ 13, схе му 14 коррекции ошибок, клеммы 15 для подключения цифроаналоговых преобразовате лей при воспроизведении звуковых данных и преобразователь 16 в последовательные данные, с которого информация через интерфейс 17 поступает в контроллер 11. С интерфей сом 17 связан также формирователь 18 команд считывания адресов, например, в виде микроЭВМ, устанавливающий адрес считывания и подающий в дополнение к этому адресу сигналы управления. Перечень областей записи записан на вводной дорожке на самом внутреннем участке, и диск 1 использует сигнал субкодирования как адрес. Этот перечень воспроизводится в первоначальном состоянии, чтобы начать считывание диска 1, и считывается формирователем 18. Для последовательного выходного сигнала с преобразователя 16 одно слово состоит из 32 битов, первые четыре бита являются заголовком, четыре следующих - вспомогательные биты звуковых данных, 20 следующих - цифровой отсчет звука. В том случае, когда цифровой отсчет звука состоит из 16 бит, вставляются 16 бит от наименее значимого бита (LSB). После цифрового отсчета звука добавляются четыре бита: первый бит (V) представляет собой флаг, показывающий, принимается ли данный отсчет во внимание или нет, бит U - каждый бит сигнала субкодирования, бит С - это бит идентификации начала, а бит Р - бит четности. Формирователь 18 сначала выполняет команду считывания для заданного адреса. Этот адрес представляет собой собственно код индикации абсолютной длительности вре мени в Q-канале. Контроллер 11, в сооответствии с сигналом субкодирования, воспроизводимым блоком 4, управляет формирователем 6 для перемеще ния головки в местоположение вблизи требуемого место положения съемника сигнала. Один кадр Fr состоит из 588 битов (фиг. 1) и имеет в качестве своего заголовка кадровый синхроимпульс Fs из заданного набора битов, за которым следует 3-битовый сигнал ограничения RB. Далее поочередно записаны группы 0-32 битов данных DB, из которых нулевые биты называются сигналом субкодирования или бита ми пользовате ля. Группы 1-12 и 17-28 - биты данных, предназначенные для звуковых данных основного канала. Оставшиеся группы 13-16 и 29-32 предназначены для данных четности кода коррекции ошибок основного канала. Каждая из групп битов данных состоит из 14 битов, в которые преобразованы 8-битовые данные. На фиг. 2 показана структура одного блока (98 кадров), в котором кадры размеще ны параллельно один за другим. Для Q-канала в последние 16 из 96 кадров вставлены коды циклического избыточного контроля. Сигнал Р-канала является флагом для индикации музыкальной программы и паузы и имеет меньший уровень в продолжении программы и большой уро вень - в паузе, а на участке вывода имеет импульсы частотой 2 Гц. Другие каналы с R по W могут использоваться для указания или пояснения голосом . Фиг. 1 Фиг. 2 Фиг. 3 Фиг. 4 Фиг. 5 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03
