Пристрій оптичного дискретного запису та відтворення інформації (його варіанти)

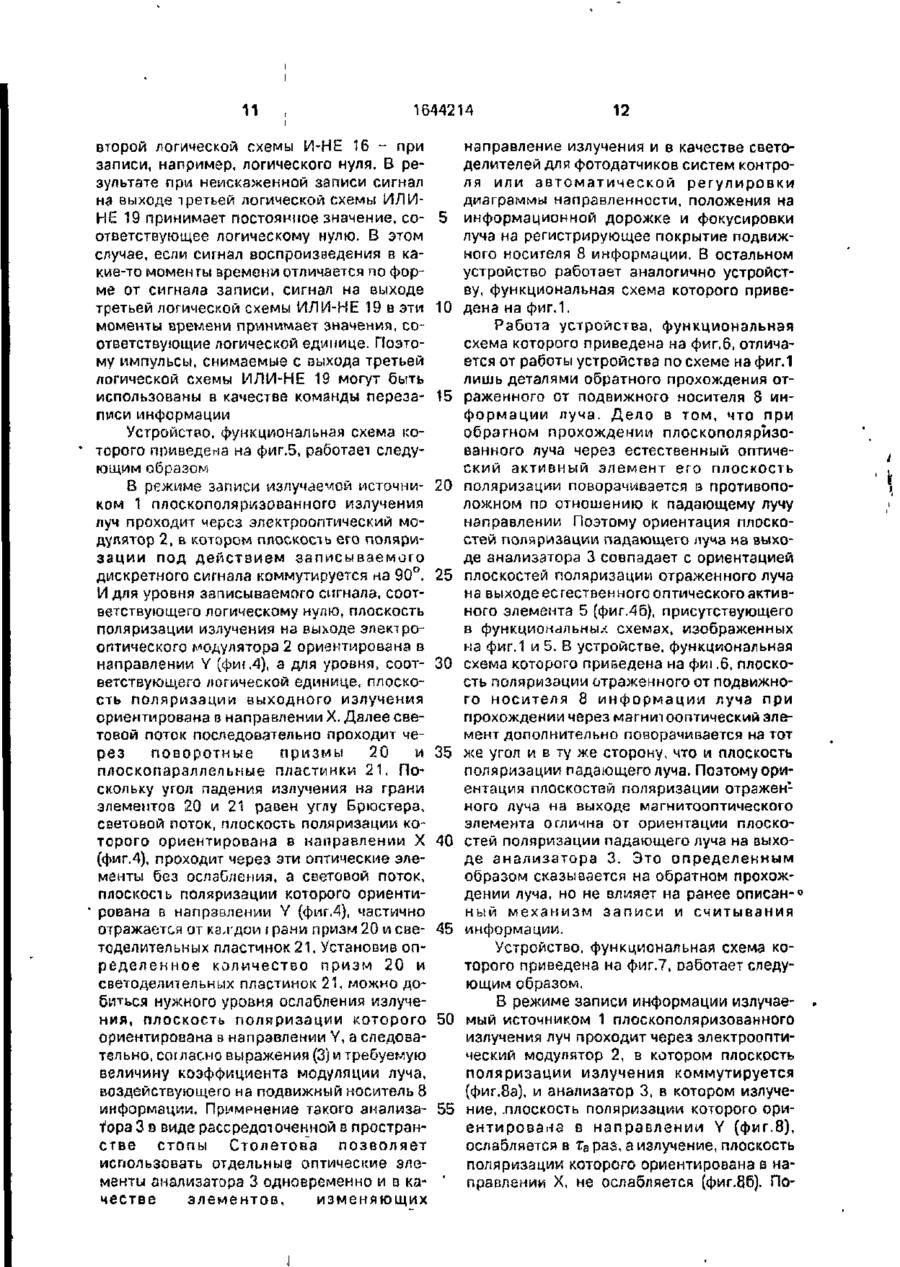

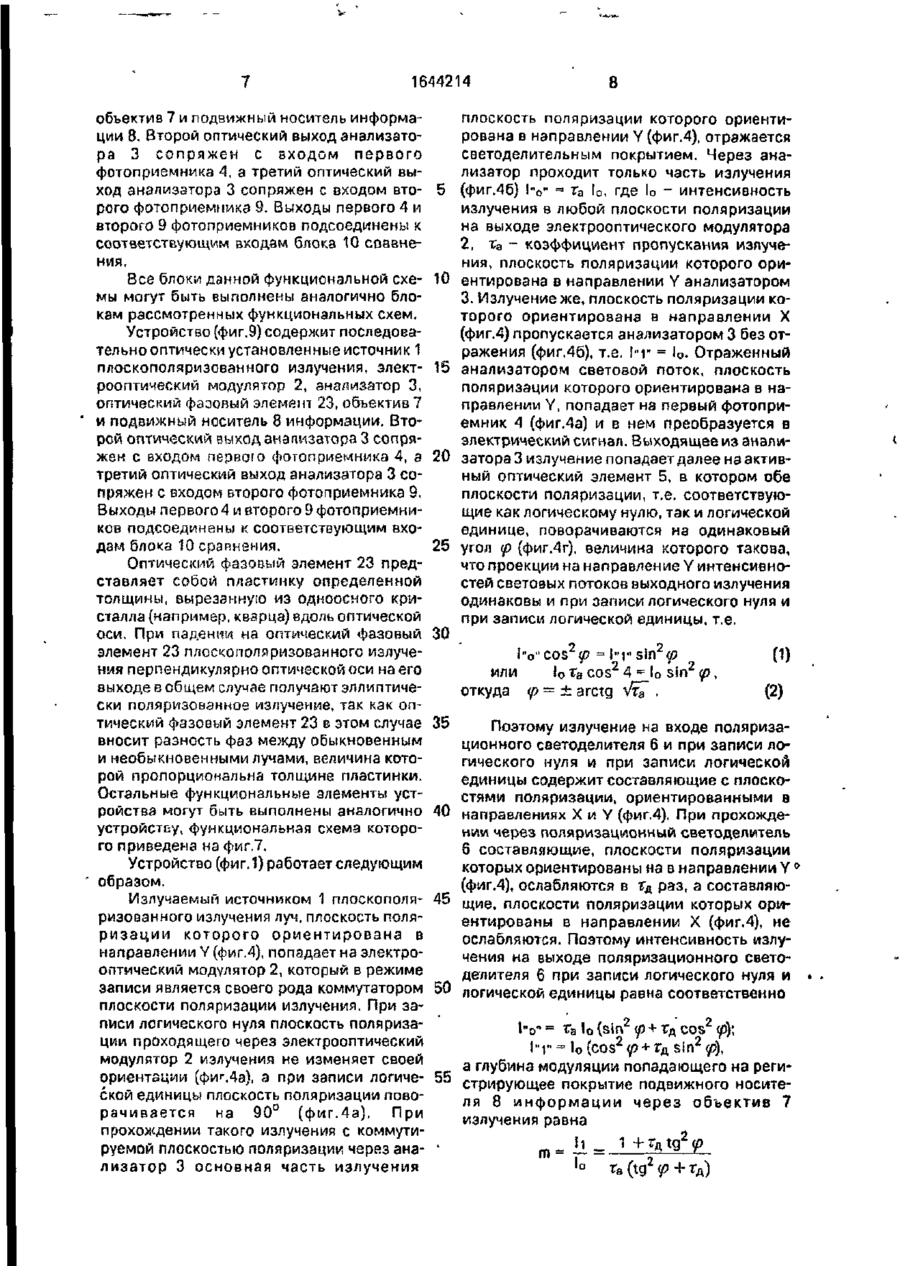

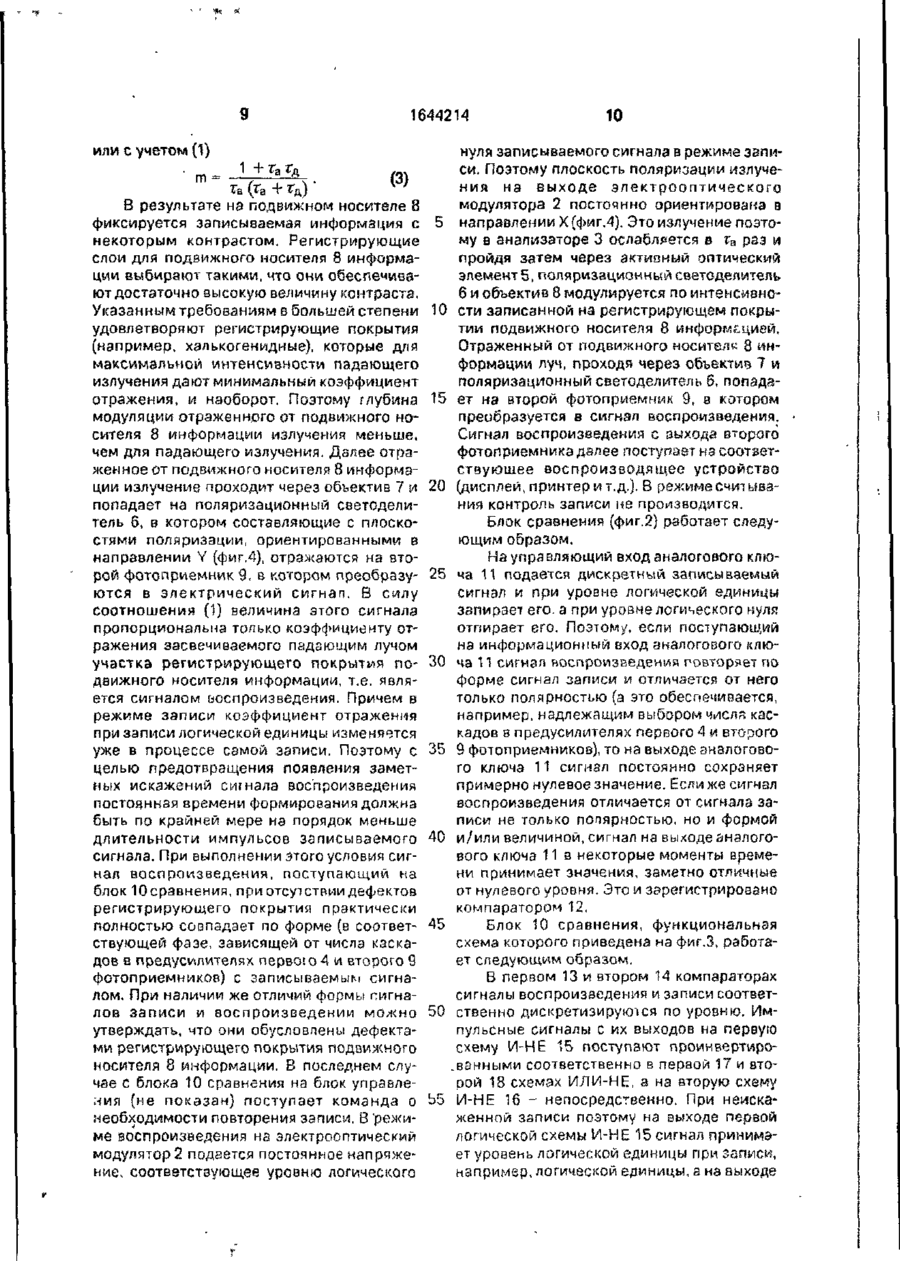

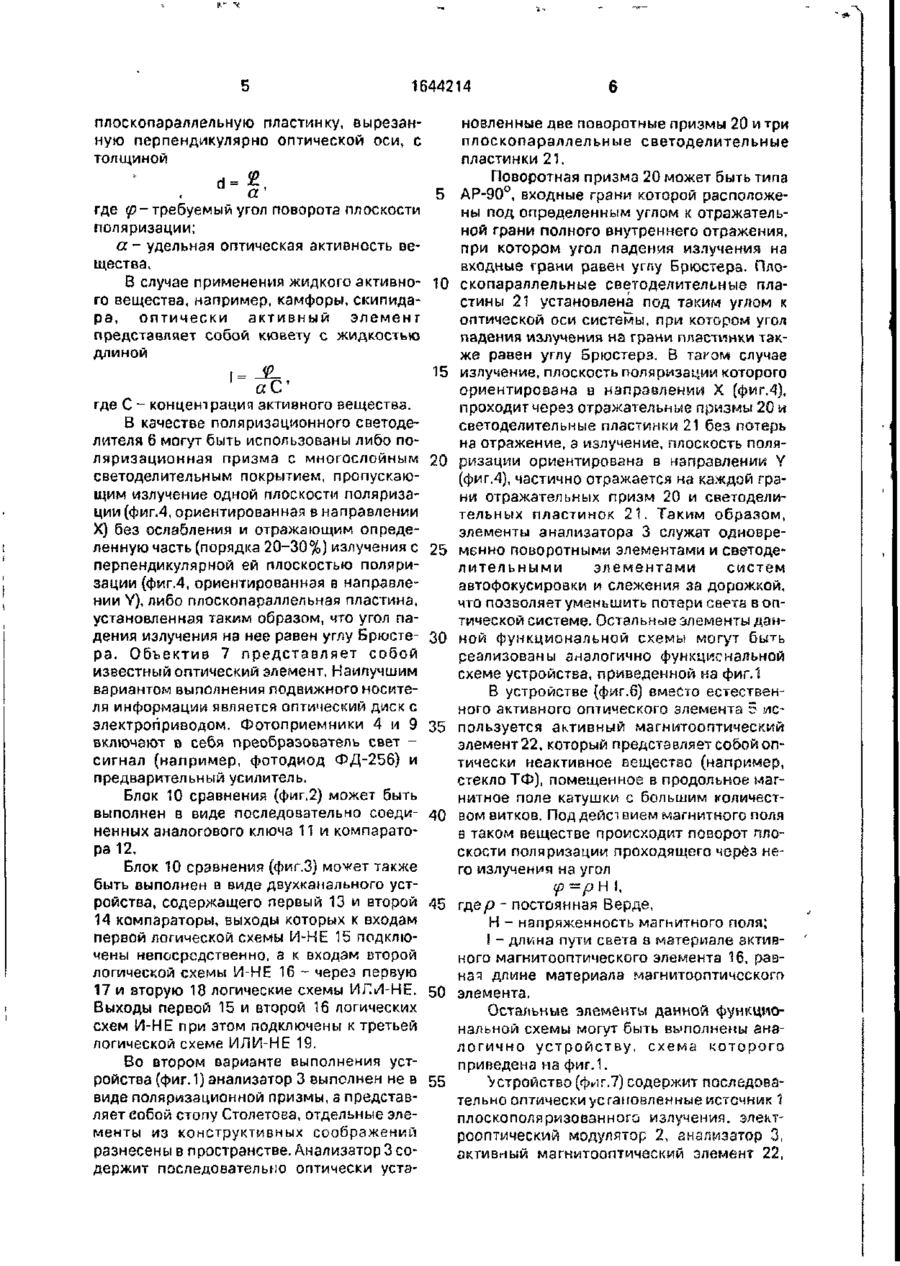

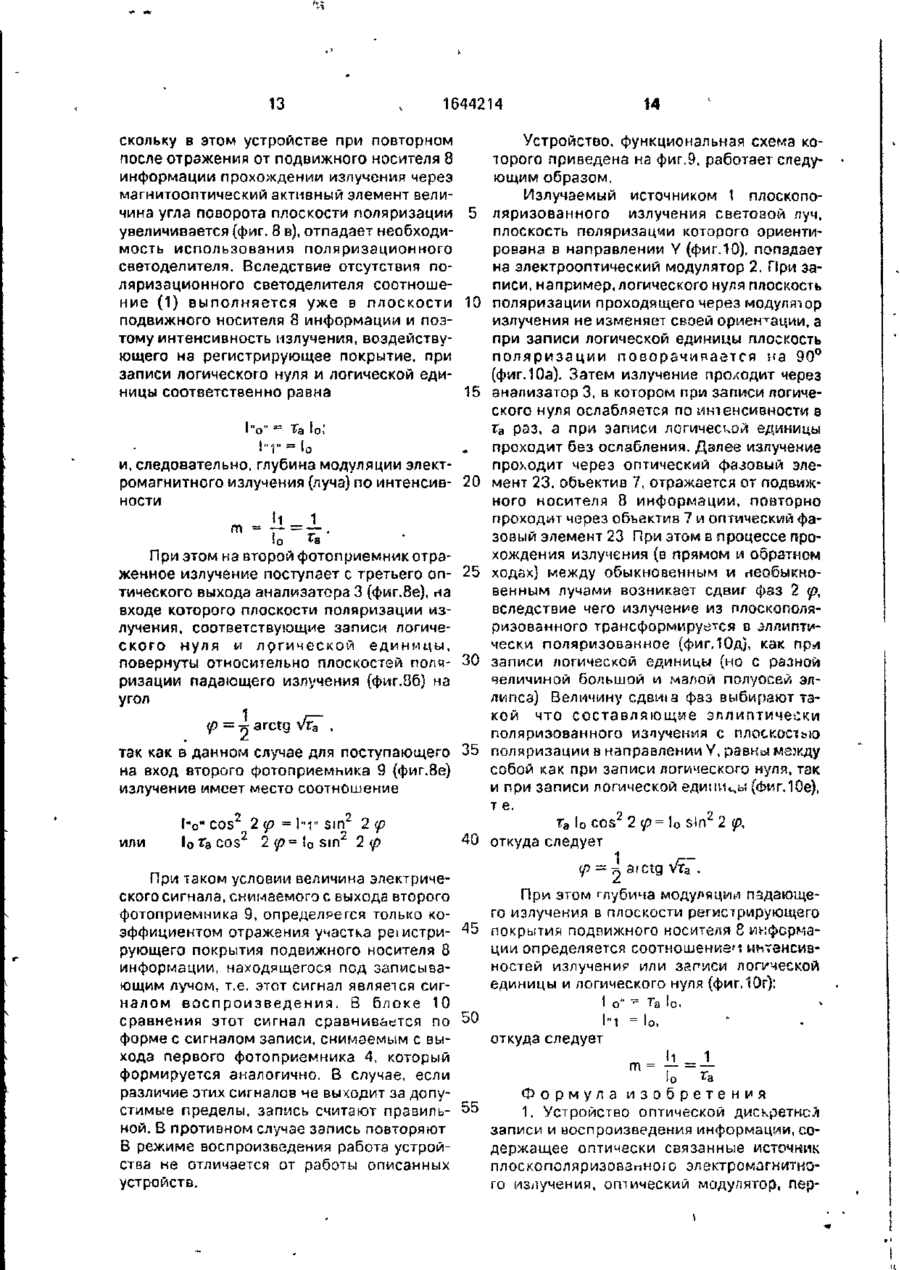

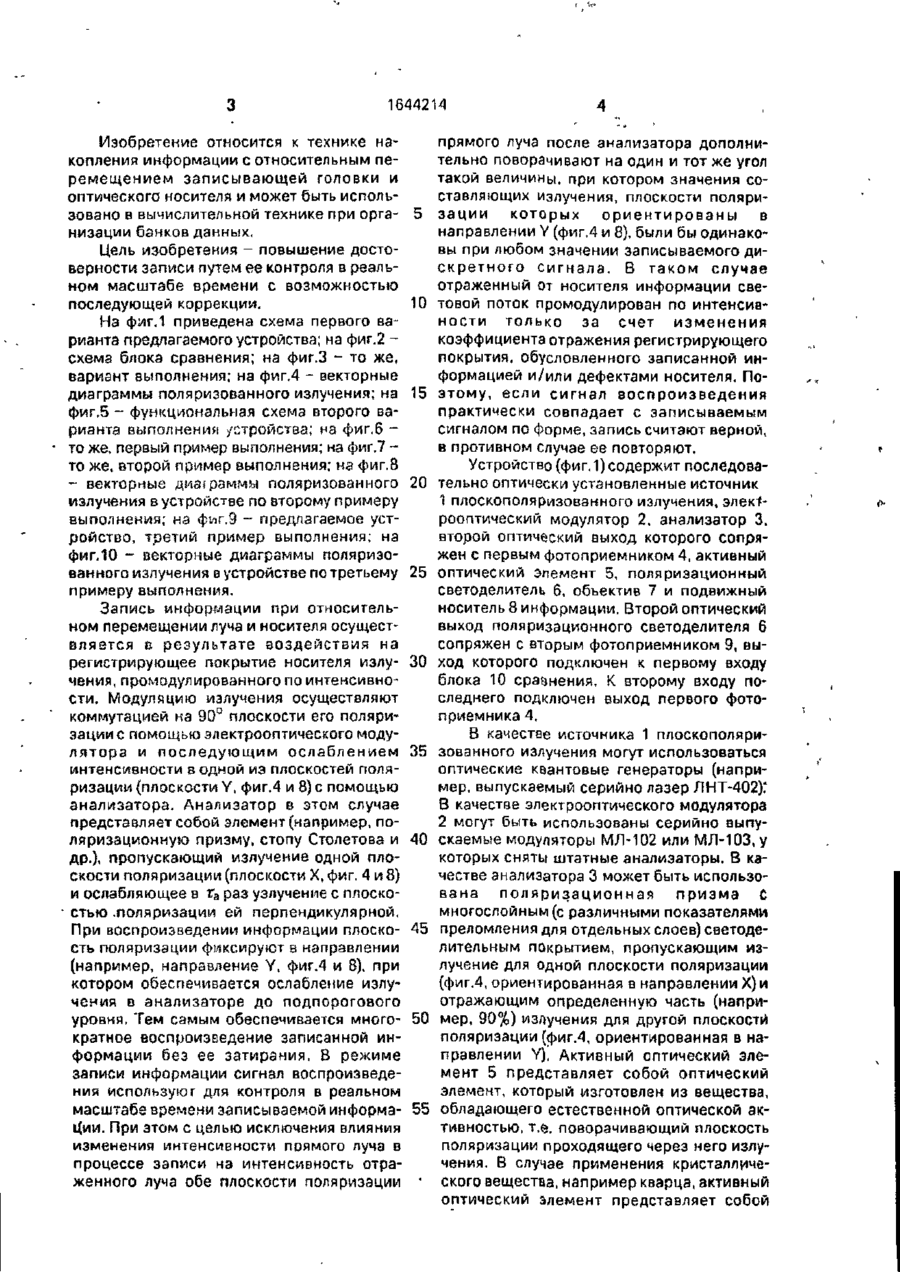

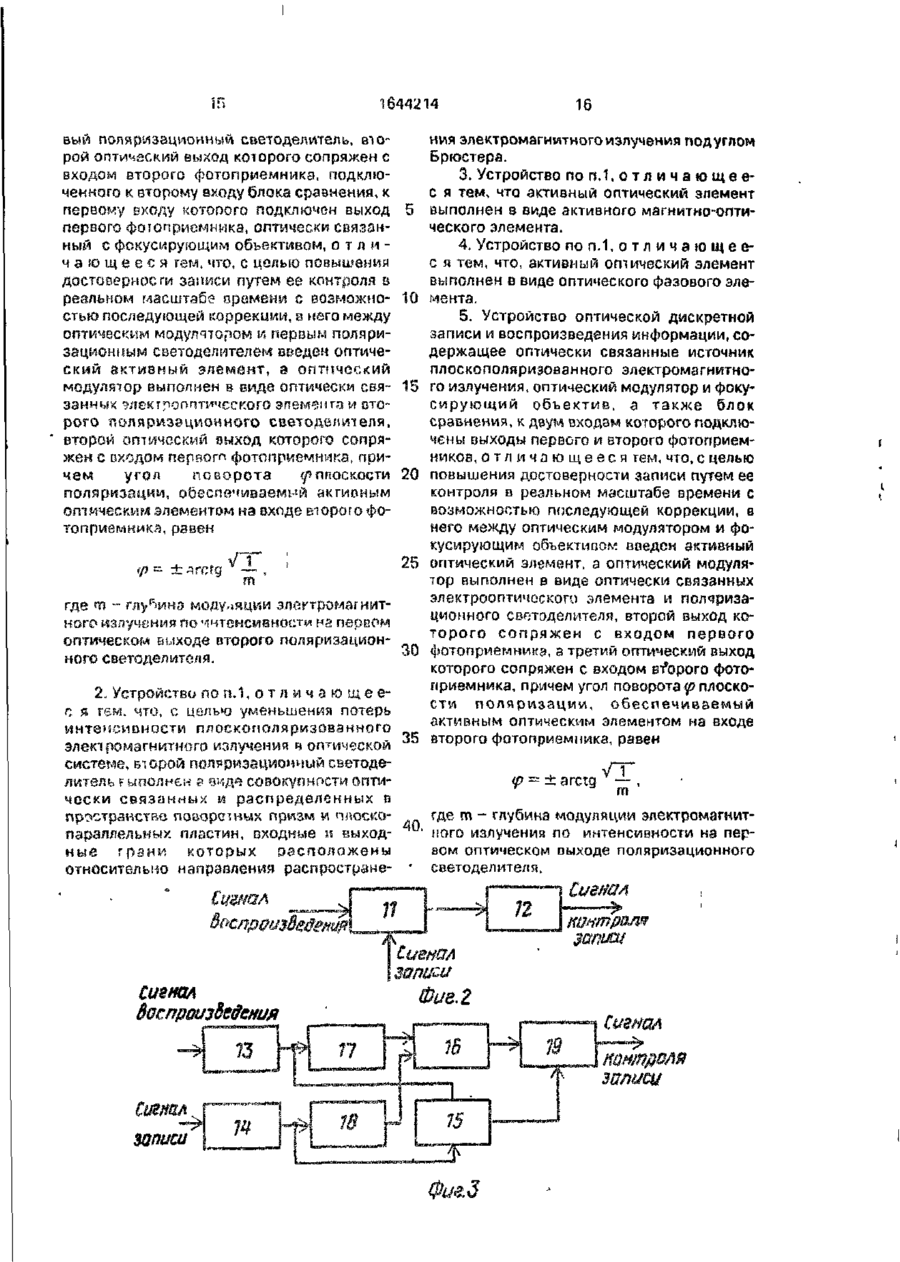

Изобретение относится к технике накопления информации с относительным перемещением записывающей головки и оптического носителя и может быть использовано в вычислительной технике при организации банков данных. Цель изобретения повышение достоверности записи путем ее контроля в реальном масштабе времени с возможностью последующей коррекции. Цель достигается за счет коммутации на 90° плоскости поляризации излучения источки ка 1 плоскополяризованного излучения. Модул я цию излучения осуществляют электрооптическим модулятором 2, а ослабление интенсивности луча в плоскости Y анализатором 3. При воспроизведении информации плоскость поляризации фиксируют в направлении У, при котором обеспечивается ослабление излучения анализатором 3 до подпорогового уровня. При многократном воспроизведении информация на оптическом носителе 8 не затирается, а в режиме записи информации сигнал воспроизведения используют для контроля записываемой информации в реальном масштабе времени 2 с и 3 э п ф-лы, 10 сигнал Сигнал \|/ записи 10 Сигнал контроля записи Фиг Л * 1644214 Изобретение относится к технике накопления информации с относительным перемещением записывающей головки и оптического носителя и может быть использовано в вычислительной технике при организации банков данных. Цель изобретения - повышение достоверности записи путем ее контроля в реальном масштабе времени с возможностью последующей коррекции. На фиг.1 приведена схема первого варианта предлагаемого устройства; на фиг.2 схема блока сравнения; на фиг.З - то же, вариант выполнения; на фиг.4 - векторные диаграммы поляризованного излучения; на фиг.5 - функциональная схема второго варианта выполнения устройства; на фиг.6 то же, первый пример выполнения; на фиг.7 то же, второй пример выполнения; на фиг,8 - векторные дизіраммьі поляризованного излучения в устройстве по второму примеру выполнения; на філг.9 - предлагаемое устройство, третий пример выполнения; на фиг.10 - векторные диаграммы поляризованного излучения в устройстве по третьему примеру выполнения. Запись информации при относительном перемещении луча и носителя осуществляется в результате воздействия на регистрирующее покрытие носителя излучения, промодулированного по интенсивности. Модуляцию излучения осуществляют коммутацией на 90° плоскости его поляризации с помощью электрооптического модулятора и последующим ослаблением интенсивности в одной из плоскостей поляризации (плоскости Y, фиг.4 и 8) с помощью анализатора. Анализатор в этом случае представляет собой элемент (например, поляризационную призму, стопу Столетова и др.), пропускающий излучение одной плоскости поляризации (плоскости X, фиг. 4 и 8) и ослабляющее в та раз узлучение с плоскостью .поляризации ей перпендикулярной. При воспроизведении информации плоскость поляризации фиксируют в направлении (например, направление Y, фиг.4 и 8), при котором обеспечивается ослабление излучения в анализаторе до подпорогового уровня. Тем самым обеспечивается многократное воспроизведение записанной информации без ее затирания. В режиме записи информации сигнал воспроизведения используют для контроля в реальном масштабе времени записываемой информации. При этом с целью исключения влияния изменения интенсивности прямого луча в процессе записи на интенсивность отраженного луча обе плоскости поляризации 5 10 15 20 25 30 35 40 45 50 55 • прямого луча после анализатора дополнительно поворачивают на один и тот же угол такой величины, при котором значения составляющих излучения, плоскости поляризации которых ориентированы в направлении Y (фиг.4 и 8), были бы одинаковы при любом значении записываемого дискретного сигнала. В таком случае отраженный от носителя информации световой поток промодулирован по интенсивности только за счет изменения коэффициента отражения регистрирующего покрытия, обусловленного записанной информацией и/или дефектами носителя. Поэтому, если сигнал воспроизведения практически совпадает с записываемым сигналом по форме, запись считают верной, в противном случае ее повторяют. Устройство (фиг. 1) содержит последовательно оптически установленные источник 1 плоскополяризованного излучения, элект1рооптический модулятор 2, анализатор 3, второй оптический выход которого сопряжен с первым фотоприемником 4, активный оптический элемент 5, поляризационный светоделитель 6, объектив 7 и подвижный носитель 8 информации. Второй оптический выход поляризационного светоделителя 6 сопряжен с вторым фотоприемником 9, выход которого подключен к первому входу блока 10 сравнения. К второму входу последнего подключен выход первого фотоприемника 4. В качестве источника 1 плоскополяризованного излучения могут использоваться оптические квантовые генераторы (например, выпускаемый серийно лазер ЛНТ-402): В качестве электрооптического модулятора 2 могут быть использованы серийно выпускаемые модуляторы МЛ-102 или МЛ-103, у которых сняты штатные анализаторы. В качестве анализатора 3 может быть использована поляризационная призма С многослойным (с различными показателями преломления для отдельных слоев) светоделительным покрытием, пропускающим излучение для одной плоскости поляризации (фиг.4, ориентированная в направлении Х)и отражающим определенную часть (например, 90%) излучения для другой плоскости поляризации (фиг.4, ориентированная в направлении Y). Активный оптический элемент 5 представляет собой оптический элемент, который изготовлен из вещества, обладающего естественной оптической активностью, т.е. поворачивающий плоскость поляризации проходящего через него излучения. В случае применения кристаллического вещества, например кварца, активный оптический элемент представляет собой 1644214 плоскопараллельную пластинку, вырезанную перпендикулярно оптической оси, с толщиной а' 5 где
