Закупорювальний пристрій

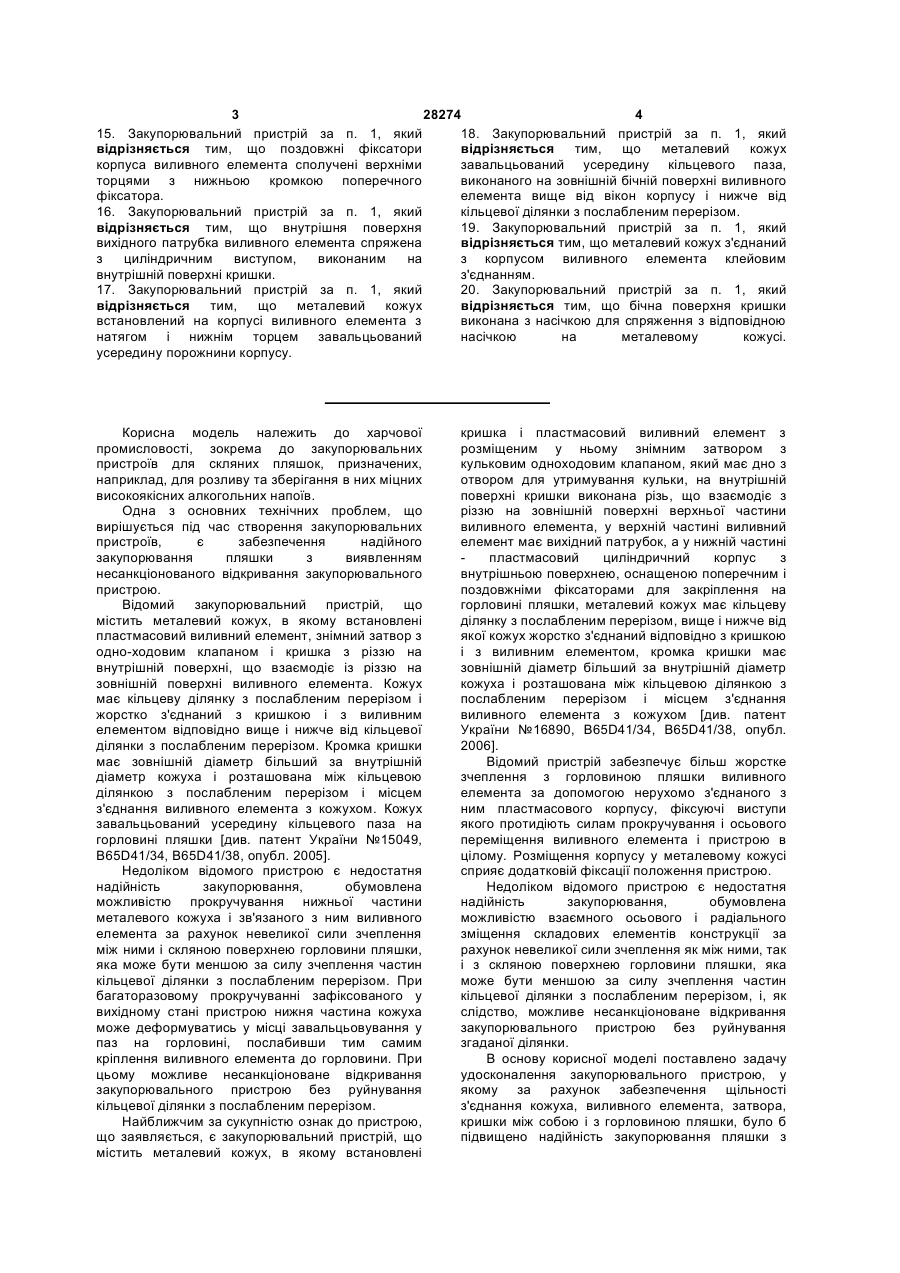

1. Закупорювальний пристрій, що містить металевий кожух, в якому встановлені кришка і пластмасовий виливний елемент з розміщеним у ньому знімним затвором з кульковим одноходовим клапаном, який має дно з отвором для утримування кульки, на внутрішній поверхні кришки виконана різь, що взаємодіє з різзю на зовнішній поверхні верхньої частини виливного елемента, у верхній частині виливний елемент має вихідний патрубок, а у нижній частині пластмасовий циліндричний корпус з внутрішньою поверхнею, оснащеною поперечним і поздовжніми фіксаторами для закріплення на горловині пляшки, металевий кожух має кільцеву ділянку з послабленим перерізом, вище і нижче від якої кожух жорстко з'єднаний відповідно з кришкою і з виливним елементом, кромка кришки має зовнішній діаметр, більший за внутрішній діаметр кожуха, і розташована між кільцевою ділянкою з послабленим перерізом і місцем з'єднання виливного елемента з кожухом, який відрізняється тим, що затвор має форму порожнистого циліндра, верхня частина якого виконана у вигляді фланця для обпирання на торець горловини пляшки, установленого з щільною посадкою у виливному елементі, уздовж нижньої кромки бічної поверхні фланця виконаний ущільнювальний кільцевий виступ з можливістю розташування між виливним елементом і кромкою торця горловини пляшки, нижче від рівня фланця корпус виливного елемента обладнаний рівномірно розміщеними по периметру вікнами, поперечний фіксатор виконаний з виступів, розташованих уздовж нижніх сторін вікон. 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що знімний затвор має на зовнішній бічній поверхні щонайменше один кільцевий упорний буртик для фіксації у горловині пляшки, розташований на рівні вікон корпусу виливного елемента. 3. Закупорювальний пристрій за п. 1, який відрізняється тим, що знімний затвор має на 2 (19) 1 3 28274 4 15. Закупорювальний пристрій за п. 1, який 18. Закупорювальний пристрій за п. 1, який відрізняється тим, що поздовжні фіксатори відрізняється тим, що металевий кожух корпуса виливного елемента сполучені верхніми завальцьований усередину кільцевого паза, торцями з нижньою кромкою поперечного виконаного на зовнішній бічній поверхні виливного фіксатора. елемента вище від вікон корпусу і нижче від 16. Закупорювальний пристрій за п. 1, який кільцевої ділянки з послабленим перерізом. відрізняється тим, що внутрішня поверхня 19. Закупорювальний пристрій за п. 1, який вихідного патрубка виливного елемента спряжена відрізняється тим, що металевий кожух з'єднаний з циліндричним виступом, виконаним на з корпусом виливного елемента клейовим внутрішній поверхні кришки. з'єднанням. 17. Закупорювальний пристрій за п. 1, який 20. Закупорювальний пристрій за п. 1, який відрізняється тим, що металевий кожух відрізняється тим, що бічна поверхня кришки встановлений на корпусі виливного елемента з виконана з насічкою для спряження з відповідною натягом і нижнім торцем завальцьований насічкою на металевому кожусі. усередину порожнини корпусу. Корисна модель належить до харчової промисловості, зокрема до закупорювальних пристроїв для скляних пляшок, призначених, наприклад, для розливу та зберігання в них міцних високоякісних алкогольних напоїв. Одна з основних технічних проблем, що вирішується під час створення закупорювальних пристроїв, є забезпечення надійного закупорювання пляшки з виявленням несанкціонованого відкривання закупорювального пристрою. Відомий закупорювальний пристрій, що містить металевий кожух, в якому встановлені пластмасовий виливний елемент, знімний затвор з одно-ходовим клапаном і кришка з різзю на внутрішній поверхні, що взаємодіє із різзю на зовнішній поверхні виливного елемента. Кожух має кільцеву ділянку з послабленим перерізом і жорстко з'єднаний з кришкою і з виливним елементом відповідно вище і нижче від кільцевої ділянки з послабленим перерізом. Кромка кришки має зовнішній діаметр більший за внутрішній діаметр кожуха і розташована між кільцевою ділянкою з послабленим перерізом і місцем з'єднання виливного елемента з кожухом. Кожух завальцьований усередину кільцевого паза на горловині пляшки [див. патент України №15049, B65D41/34, B65D41/38, опубл. 2005]. Недоліком відомого пристрою є недостатня надійність закупорювання, обумовлена можливістю прокручування нижньої частини металевого кожуха і зв'язаного з ним виливного елемента за рахунок невеликої сили зчеплення між ними і скляною поверхнею горловини пляшки, яка може бути меншою за силу зчеплення частин кільцевої ділянки з послабленим перерізом. При багаторазовому прокручуванні зафіксованого у вихідному стані пристрою нижня частина кожуха може деформуватись у місці завальцьовування у паз на горловині, послабивши тим самим кріплення виливного елемента до горловини. При цьому можливе несанкціоноване відкривання закупорювального пристрою без руйнування кільцевої ділянки з послабленим перерізом. Найближчим за сукупністю ознак до пристрою, що заявляється, є закупорювальний пристрій, що містить металевий кожух, в якому встановлені кришка і пластмасовий виливний елемент з розміщеним у ньому знімним затвором з кульковим одноходовим клапаном, який має дно з отвором для утримування кульки, на внутрішній поверхні кришки виконана різь, що взаємодіє з різзю на зовнішній поверхні верхньої частини виливного елемента, у верхній частині виливний елемент має вихідний патрубок, а у нижній частині пластмасовий циліндричний корпус з внутрішньою поверхнею, оснащеною поперечним і поздовжніми фіксаторами для закріплення на горловині пляшки, металевий кожух має кільцеву ділянку з послабленим перерізом, вище і нижче від якої кожух жорстко з'єднаний відповідно з кришкою і з виливним елементом, кромка кришки має зовнішній діаметр більший за внутрішній діаметр кожуха і розташована між кільцевою ділянкою з послабленим перерізом і місцем з'єднання виливного елемента з кожухом [див. патент України №16890, B65D41/34, B65D41/38, опубл. 2006]. Відомий пристрій забезпечує більш жорстке зчеплення з горловиною пляшки виливного елемента за допомогою нерухомо з'єднаного з ним пластмасового корпусу, фіксуючі виступи якого протидіють силам прокручування і осьового переміщення виливного елемента і пристрою в цілому. Розміщення корпусу у металевому кожусі сприяє додатковій фіксації положення пристрою. Недоліком відомого пристрою є недостатня надійність закупорювання, обумовлена можливістю взаємного осьового і радіального зміщення складових елементів конструкції за рахунок невеликої сили зчеплення як між ними, так і з скляною поверхнею горловини пляшки, яка може бути меншою за силу зчеплення частин кільцевої ділянки з послабленим перерізом, і, як слідство, можливе несанкціоноване відкривання закупорювального пристрою без руйнування згаданої ділянки. В основу корисної моделі поставлено задачу удосконалення закупорювального пристрою, у якому за рахунок забезпечення щільності з'єднання кожуха, виливного елемента, затвора, кришки між собою і з горловиною пляшки, було б підвищено надійність закупорювання пляшки з 5 28274 6 можливістю виявлення несанкціонованого виступи поперечного фіксатора корпуса виливного відкривання закупорювального пристрою. елемента мали конусоподібну внутрішню Для вирішення поставленої задачі у поверхню, вертикальні щілини і були б закупорювальний пристрій, що містить металевий розташовані дискретно або окремими групами. кожух, в якому встановлені кришка і пластмасовий Доцільно поздовжні фіксатори корпуса виливний елемент з розміщеним у ньому знімним виливного елемента виконати сполученими затвором з кульковим одноходовим клапаном, верхніми торцями з нижньою кромкою який має дно з отвором для утримування кульки, поперечного фіксатора. на внутрішній поверхні кришки виконана різь, що Внутрішня поверхня вихідного патрубка взаємодіє з різзю на зовнішній поверхні верхньої виливного елемента може бути спряжена з частини виливного елемента, у верхній частині циліндричним виступом, виконаним на внутрішній виливний елемент має вихідний патрубок, а у поверхні кришки. нижній частині - пластмасовий циліндричний У конкретному прикладі реалізації металевий корпус з внутрішньою поверхнею, оснащеною кожух встановлений на корпусі виливного поперечним і поздовжніми фіксаторами для елемента з натягом і нижнім торцем закріплення на горловині пляшки, металевий завальцьований усередину порожнини корпусу. кожух має кільцеву ділянку з послабленим Металевий кожух може бути завальцьований перерізом, вище і нижче від якої кожух жорстко усередину кільцевого пазу, виконаного на з'єднаний відповідно з кришкою і з виливним зовнішній бічній поверхні виливного елемента елементом, кромка кришки має зовнішній діаметр вище від вікон корпусу і нижче від кільцевої більший за внутрішній діаметр кожуха і ділянки з послабленим перерізом і/або з'єднаний з розташована між кільцевою ділянкою з корпусом виливного елемента клейовим послабленим перерізом і місцем з'єднання з'єднанням. виливного елемента з кожухом, згідно з корисною Доцільно, щоб бічна поверхня кришки була моделлю, затвор має форму порожнистого виконана з насічкою для спряження з відповідною циліндра, верхня частина якого виконана у вигляді насічкою на металевому кожусі. фланця для обпирання на торець горловини В пропонованому пристрої технічний пляшки, установленого з щільною посадкою у результат досягається за рахунок введення виливному елементі, уздовж нижньої кромки бічної додаткових елементів ущільнювання, що поверхні фланця виконаний ущільнювальний забезпечує більшу монолітність конструкції разом кільцевий виступ з можливістю розташування між з горловиною пляшки. виливним елементом і кромкою торця горловини Сукупність суттєвих ознак пристрою, що пляшки, нижче від рівня фланця корпус виливного заявляється, забезпечує надійність закупорювання елемента обладнаний рівномірно розміщеними по пляшки з можливістю виявлення периметру вікнами, поперечний фіксатор несанкціонованого відкривання закупорювального виконаний з виступів, розташованих уздовж нижніх пристрою. сторін вікон. Так, виконання затвору згідно з корисною Найкраще, щоб знімний затвор мав на моделлю забезпечує велику площу зчеплення як з зовнішній бічній поверхні щонайменше один внутрішньою поверхнею горловини, так і з її кільцевий упорний буртик для фіксації у горловині торцем, а також протидіє бічному розхитуванню пляшки, розташований на рівні вікон корпусу пристрою, оскільки при цьому кромка основи виливного елемента. затвору упирається у внутрішню поверхню Знімний затвор може мати на внутрішній бічній горловини, а фланець обпирається на горловину поверхні напрямні ребра, між якими розташована пляшки і обмежує кут нахилу пристрою. кулька. Одночасно форма затвору забезпечує його щільне Фланець може бути виконаний порожнистим з з'єднання з виливним елементом і додаткову радіальними перегородками і відкритим верхом, а фіксацію останнього на горловині за допомогою радіальні перегородки фланця найкраще ущільнювального кільцевого виступу нижньої розташувати в одній площині з напрямними кромки бічної поверхні фланця. Для підсилення ребрами. технічного результату на бічних поверхнях затвору На бічній поверхні фланця доцільно виконати і його фланця і на нижній площини фланця ущільнювальні кільцеві виступи, а нижня площина виконані ущільнювальні елементи - відповідно фланця може мати щонайменше один буртики і кільцеві виступи. Виконання ущільнювальний кільцевий виступ, виконаний, ущільнювального кільцевого виступу нижньої наприклад, зубчастим. кромки бічної поверхні фланця двошаровим Ущільнювальний виступ нижньої кромки підсилює його демпфірувальні властивості. фланця може бути виконаний у вигляді Нове виконання корпусу виливного елемента з двошарового кільцевого виступу з поперечним поперечним фіксатором, забезпечує збільшення перерізом типу „ластівчин хвіст" і з можливістю сили притиснення його до поверхні горловини і взаємодії з кільцевою проточкою на внутрішній зачеплення за її буртик, обумовлене більшою поверхні виливного елемента, виконаною на рівні пружністю поперечного фіксатора, а саме його торця горловини пляшки. складових виступів і можливістю їх відгинання у Виступи поперечного фіксатора корпуса прорізи вікон під час насаджування пристрою на виливного елемента можуть бути виконані з горловину. Технічний результат підсилюється можливістю з'єднання защіпанням з буртиком на виконанням на виступах вертикальних щілин і горловині пляшки. Крім того, найкраще, щоб 7 28274 8 самого кільцевого виступу з конусоподібною Фланець 16 виконаний порожнистим з внутрішню поверхнею. відкритим верхом і радіальними перегородками Крім того, виконання патрубка на кришці 24, що розташовані в одній площині з напрямними забезпечує її жорстке з'єднання з виливним ребрами 23 . На бічній поверхні фланця 16 і на елементом з надійним перекриванням отвору як нижній площині виконані ущільнювальні кільцеві до, так і після відкорковування пляшки. виступи відповідно 25 і 26. Суть корисної моделі пояснюється Виступи 21 поперечного фіксатора виконані з кресленнями: вертикальними щілинами 27, мають конусоподібну Фіг.1 - загальний вигляд закупорювального внутрішню поверхню, розташовані дискретно або пристрою без металевого кожуха, аксонометрія, окремими групами і виконані з можливістю переріз; з'єднання защіпанням з буртиком 28 на горловині Фіг.2 - приклад виконання горловини пляшки; 13 пляшки. Фіг.3 - пристрій на Фіг.1 у кожусі з Внутрішня поверхня вихідного патрубка 10 перфорованою лінійною перемичкою і з насічкою; виливного елемента 3 спряжена з циліндричним Фіг.4- пристрій на Фіг.1 у кожусі з лінійною виступом 29, виконаним на внутрішній поверхні перемичкою з кільцевим надрізом, з виривом. кришки 2. Закупорювальний пристрій містить металевий Металевий кожух 1 встановлений на корпусі кожух 1, в якому встановлені кришка 2 і 11 виливного елемента 3 з натягом і нижнім пластмасовий виливний елемент 3 з розміщеним у торцем 30 завальцьований усередину порожнини ньому знімним затвором 4 з кульковим корпусу 11. Крім того, металевий кожух 1 одноходовим клапаном 5, який має дно 6 з завальцьований усередину кільцевого пазу 31, отвором для утримування кульки 7. На внутрішній виконаного на зовнішній бічній поверхні виливного поверхні кришки 2 виконана різь 8, що взаємодіє з елемента 3 вище від вікон 20 корпусу 11 і нижче різзю 9 на зовнішній поверхні верхньої частини від кільцевої ділянки з послабленим перерізом 15. виливного елемента 3. У верхній частині виливний Бічна поверхня кришки 2 виконана з насічкою елемент 3 має вихідний патрубок 10, а у нижній 32 для спряження з відповідною насічкою 33 на частині - пластмасовий циліндричний корпус 11 з металевому кожусі 1. внутрішньою поверхнею, оснащеною поперечним Кільцева ділянка 14 з послабленим перерізом фіксатором і поздовжніми фіксаторами 12 для може бути виконана або як перфорована закріплення на горловині 13 пляшки. Металевий перемичка (Фіг.3), або як лінійна ділянка з кожух 1 має кільцеву ділянку з послабленим кільцевим надрізом (Фіг.4). перерізом 14, вище і нижче від якої кожух 1 Складання закупорювального пристрою жорстко з'єднаний відповідно з кришкою 2 і з здійснюється наступним чином. виливним елементом 3. Кришку 2 нагвинчують на виливний елемент 3, Кромка 15 кришки 2 має зовнішній діаметр виконаний за одне ціле з корпусом 11. У порожнині більший за внутрішній діаметр кожуха 1 і знімного затвору 3 між напрямними ребрами 23 розташована між кільцевою ділянкою з розташовують кульку 7 з утворенням клапану 5 послабленим перерізом 14 і місцем з'єднання одноходового типу. У виливному елементі 2 виливного елемента 3 з кожухом 1. Затвор 4 має розміщають з щільною посадкою фланець 16 форму порожнистого циліндра, верхня частина знімного затвору 3, при цьому кільцевий якого виконана у вигляді фланця 16 для ущільнювач 19, виконаний уздовж нижньої кромки обпирання на торець 17 горловини 13 пляшки, бічної поверхні фланця 16, розміщується у установленого з щільною посадкою у виливному кільцевій проточці 19 на внутрішній поверхні елементі 3. Уздовж нижньої кромки бічної поверхні виливного елемента 2. Зібрану конструкцію фланця 16 виконаний ущільнювальний кільцевий встановлюють у металевий кожух 1 з натягом виступ 18, у наведеному прикладі це двошаровий останнього на кришку 2 і на корпус 11 виливного виступ 18 з поперечним перерізом типу „ластівчин елемента 3. Нижній торець 30 кожуха 1 хвіст", виконаний з можливістю розташування між завальцьовують усередину порожнини корпусу 11 і виливним елементом 3 і кромкою торця 17 усередину кільцевого пазу 31, виконаного на горловини 13 пляшки у кільцевій проточці 19 на зовнішній бічній поверхні виливного елемента 3. внутрішній поверхні виливного елемента 3, Кожух 1 може бути приклеєним до кришки 2 і виконаній на рівні торця 17 горловини 13 пляшки. корпусу 11. Далі виконують обкатку кожуха 1 по Нижче від рівня фланця 16 корпус 11 виливного бічній поверхні кришки 2 з насічкою 32 з елемента 3 обладнаний рівномірно розміщеними утворенням на кожусі 1 насічки 33 і прорізання по периметру вікнами 20, поперечний фіксатор кільцевої ділянки з послабленим перерізом 14. У виконаний з виступів 21, розташованих уздовж складеному вигляді закупорювальний пристрій із нижніх сторін вікон 20. зусиллям насаджується на горловину 13 пляшки, У наведеному прикладі реалізації корисної заповненої винно-горілчаною продукцією. При моделі складові пристрою виконані наступним цьому знімний затвор 4 з зусиллям входить в чином. горловину 13 до упору останньої у нижню площину Затвор 4 має на зовнішній бічній поверхні фланця 16, а його ущільнювальний кільцевий щонайменше один кільцевий упорний буртик 22 виступ 18, виконаний уздовж нижньої кромки бічної для фіксації у горловині 13 пляшки, розташований поверхні, із стисненням розміщується між на рівні вікон 20 корпусу 11 виливного елемента 3, виливним елементом 3 і кромкою торця 17 а на внутрішній бічній поверхні - напрямні ребра горловини 13. У наведеному прикладі виконання 23, між якими розташована кулька 7. горловини 13 пляшки (див Фіг.2) поздовжні 9 28274 фіксатори 12 внутрішньої поверхні корпусу 11 розміщуються у впадинах між поздовжніми виступами 34 на горловині 14 пляшки. Виступи 21 поперечного фіксатора на внутрішній поверхні корпусу 11 діють як защіпний механізм, що захоплює буртик 28 на горловині 13 пляшки (див. Фіг.1 і 4). При першому ж відкриванні пляшки відбувається роз'єднання кожуха 1 закупорювального пристрою по кільцевій ділянці з послабленим перерізом 14. Кришка 2 при відкручуванні здійснює осьове переміщення вгору з зусиллям, яке долає силу зчеплення металевого кожуха 1 з кромкою 15 кришки 2, і розриває кожух 1 по кільцевій ділянці 14 у прикладі з перфорованим послабленим перерізом (Фіг.3). Кромка 15 кришки 2 вивільняється із кожуха 1 і при повторному закручуванні кришки 2 залишається між верхньою і нижньою частинами кожуха 1 закупорювального пристрою, що дозволяє виявити несанкціоноване відкривання пляшки. 10
