Пристрій для лікування захворювань хребта

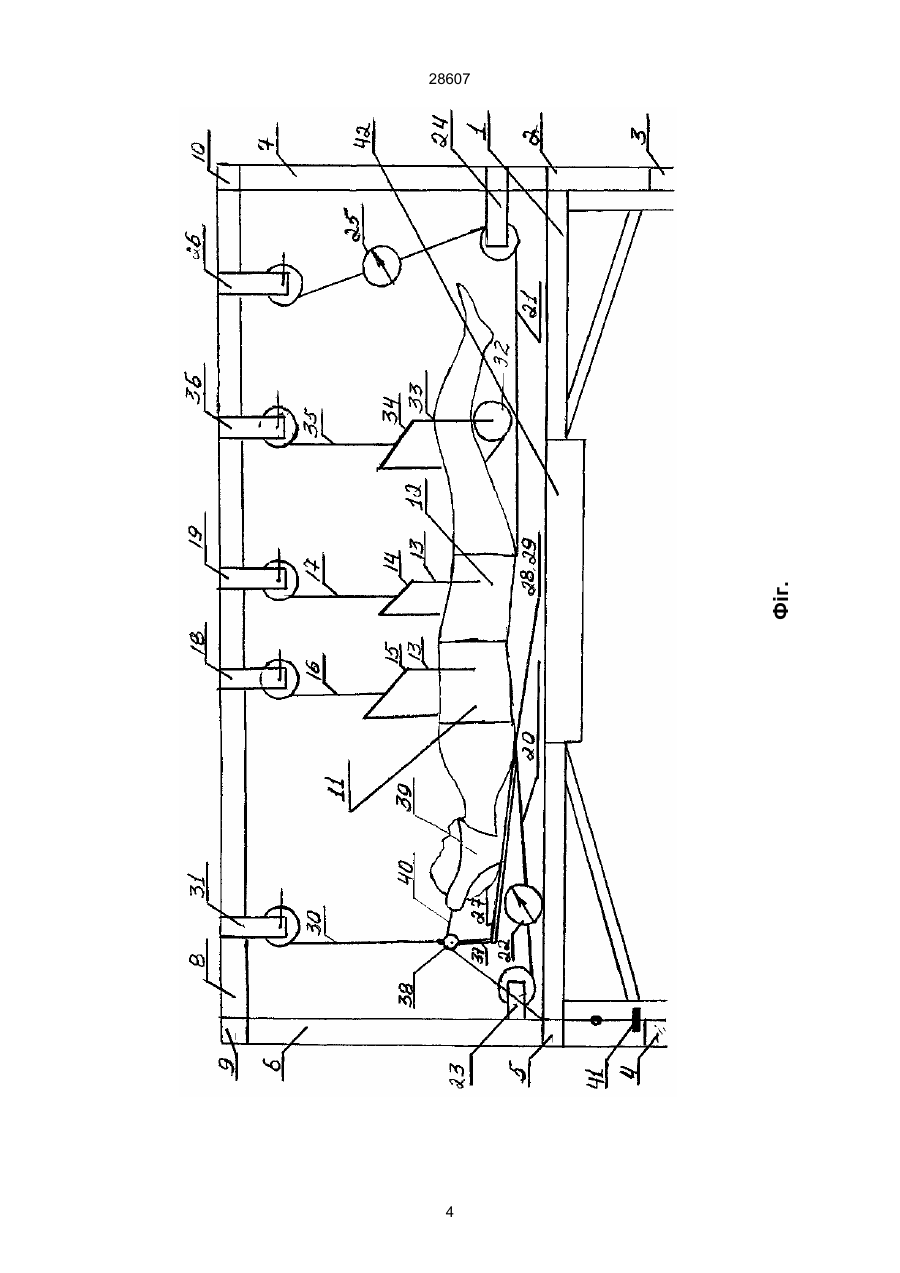

Пристрій для лікування захворювань хребта, який має опорне ложе, раму, фіксатори голови, плечового та тазового поясів та ніг, який відрізняється тим, що рама складається з двох стійок та перекладини, жорстко з'єднаних з опорним ложем, фіксатори плечового та тазового поясів являють собою гамаки, кожен з яких має механізм підвішування та витягнення, при цьому кожен з механізмів підвішування має дві тяги, що зв'язують гамак з коромислом та одну тягу, яка зв'язує коромисло з лебідкою, рухомо встановленою на перекладині 28607 ляє здійснювати дозовані ротаційні маніпуляції на рухових сегментах хребта. В основу винаходу поставлена задача створення пристрою, який дозволяє здійснювати дозоване витягнення будь-якої ділянки хребта та атравматичне виконання необхідних маніпуляцій, направлених на усунення блоків шийного, грудо-поперекового та поперекового відділів хребта завдяки комфортного, функціонально необхідного розташування пацієнта, прикладання зусиль розтягування та мануальних маніпуляцій локально в необхідному місці. Поставлена задача розв'язується тим, що пристрій для лікування захворювань хребта, який має опорне ложе, раму, фіксатори голови, плечового та тазового поясів та ніг, згідно з винаходом рама складається з двох стійок та перекладини, жорстко з'єднаних з опорним ложем, фіксатори плечового та тазового поясів являють собою гамаки, кожен з яких має механізм підвішування та витягнення. При цьому кожен з механізмів підвішування має дві тяги, що зв'язують гамак з коромислом та одну тягу, яка зв'язує коромисло з лебідкою, рухомо встановленою на перекладині рами. Механізм витягнення являє собою дві гнучкі тяги, одна з яких одним кінцем кріпиться до гамаку плечового поясу, а другим кінцем через динамометр - до лебідки, зафіксованої на стійці рами, а друга одним кінцем кріпиться до гамаку тазового поясу, а другим за допомогою блока, закріпленого на стійці рами та динамометра з лебідкою, яку встановлено на перекладині рами, фіксатор голови являє собою площадку, один кінець якої за допомогою двох тяг з'єднаний з гамаком плечового поясу, а другий, за допомогою тяги, з лебідкою, рухомо встановленій на перекладині, фіксатор ніг являє собою валик і має механізм підвішування, який виконано аналогічно механізму підвішування фіксаторів плечового та тазового поясів, площадка фіксатора голови має стійку з блоком, через який проходить тяга, один кінець якої споряджено петлею Глісона, а другий - площадкою для установлення вантажів. Крім того, пристрій має джерело стиснутого теплого повітря, розташоване між опорним ложем та пацієнтом. Завдяки наявності рами і гамаків хворого можна розташувати в максимально зручному положенні, домогтися релаксації м'язів спини. Завдяки м'якій опорі, яка приймає форму тіла, можна здійснювати витягнення на величину якого "не діє" жорстка опора, на якій розташований хворий, яка може визивати дискомфорт м'язів спини, що також сприяє появі або посиленню гіпертонуса, і перешкоджати виконанню лікувальних маніпуляцій. Розташування хворого у підвішеному стані дозволяє мати вільний доступ і можливість маніпулювати на заданій ділянці хребта. Даний пристрій ілюстрований кресленням, де на фігурі зображений загальний вигляд пристрою. Пристрій має опорне ложе 1, до якого за допомогою струбцин-захватів 2, 3, 4, 5 жорстко закріплені стійки 6, 7, що мають перекладину 8, з'єднану зі стійками 6, 7, струбцинами - захватами 9, 10. Пристрій має фіксатори плечового та тазового поясів. Фіксатори представляють з себе гамаки 11, 12 кожен з яких має механізм підвішування та ви тягнення. Кожен механізм підвішування має дві тяги 13, що зв'язують гамаки з коромислами 14, 15 та тяги 16, 17, що зв'язують коромисла 14, 15 з лебідками 18, 19. Лебідки рухомо встановлені на перекладині 8. Механізм витягнення має дві гнучкі тяги 20, 21. Тяга 20 одним кінцем кріпиться до гамаку 11 плечового поясу, а другим кінцем через динамометр 22 до лебідки 23, зафіксованої на стійці 6. Тяга 21 одним кінцем кріпиться до гамаку 12 тазового поясу, а другим кінцем за допомогою блоку 24, закріпленого на стійці 7 та динамометра 25 з лебідкою 26, встановленій на перекладині 8. Фіксатор голови має площадку 27, один кінець якої за допомогою тяг 28, 29 з'єднаний з гамаком 11, а другий за допомогою тяги 30 з лебідкою 31, рухомо встановленій на перекладині 8. Фіксатор ніг має валик 32 забезпечений механізмом підвішування, який має дві тяги 33, що зв'язують валик 32 з коромислом 34, та тягу 35, що зв'язує коромисло 34 з лебідкою 36, рухомо встановленою на перекладині 8. Площадка фіксатора голови забезпечена стійкою 37 з блоком 38, через який проходить тяга 40, один кінець якої має петлю Глісона 39, а другий - площадку для установки вантажів 41. Пристрій забезпечено джерелом теплого повітря 42, розташованим між опорним ложем і пацієнтом. Як джерело стиснутого теплого повітря використовується, наприклад, тепловентилятор "Уют". Розглянемо конкретний приклад використання пристрою при лікуванні спондилоартрозу поперекового та шийного відділів хребта. Хворого кладуть на опорне ложе 1 фіксують поясами 11, 12 на грудях та попереку. Ноги кладуть на валик 32. Лебідки 18, 19, 36 виставляють на перекладині 8 згідно росту пацієнта. Голову кладуть на фіксатор голови. Маніпулюючи лебідками 18, 19, 36, хворого піднімають у повітря, задаючи найбільш вигідне положення у просторі, при цьому повинні зникнути біль у поперековому і грудному відділах та максимально знизитися міотонічні реакції. Після цього здійснюють тракційне діяння на поперековий відділ хребта за тазовий пояс за допомогою лебідки 26 та динамометра 25. Для посилення послаблюючої дії вмикають тепловентилятор з теплим повітрям, що дає ефект послаблюючого масажу. Щоб здійснити витягнення нижньо-грудного і грудного відділів хребта тазовий пояс фіксують за допомогою лебідки 26, а грудний пояс натягують тягою 20, лебідкою 23 та динамометром 22. Для здійснення витягнення нижньо-грудного, грудного та поперекового відділів хребта одночасно тягнуть і грудний і тазовий пояси за допомогою відповідних лебідок та тяг. Тракцію шийного відділу здійснюють слідуючим чином: в підвішеному стані фіксують тазовий пояс за допомогою лебідки 26, накладають петлю Глісона на голову хворого, через блок 38 виводять тягу 40, якою фіксують дозований груз. Легкі дозовані колисальні рухи в різних напрямках грудного та поперекового коромислів дають ефект послаблюючого масажу. Збільшуючи амплітуду колисальних рухів, здійснюють ротаційні маніпуляції на хребті і знімають функціональні блоки. Таким чином, пристрій може використовуватись при люмбаго, люмбалгіях, протрузіях дисків, 2 28607 пролапсах дисків, нестабільності сегментів хребта, спондилоартрозах, спондилартралгіях, функціональних блоках. Дозування сили інтенсивності, часу витягнення здійснюється індивідуально. Розроблений пристрій був застосований в відділенні реабілітації у 51 хворого з хорошим клінічним результатом. Пристрій для лікування захворювань хребта простий при виготовленні і використанні і може бути використаний в лікувальних закладах ортопедичного профілю. Джерела інформації 1. А. с. 1777857 СССР, МКИ5 А61F5/00. Устройство для вытяжения позвоночника / И.И. Балась. - № 4889407/14; Заявлено 06.09.1990 г.; Опубл. 30.11.1992, Бюл. № 44 // Изобретения. 1992. - № 44. - С. 28 2. А. С. 1502027 СССР, МКИ4 А61Н1/02. Устройство для скелетного массажа позвоночника / В.И. Ермаков. - № 4190133/28-14; Заявлено 16.12.1986; Опубл. 23.08.1989; Бюл. № 31 // Открытия. Изобретения. - 1989. - № 31. - С. 23. 3 Фіг. 28607 4 28607 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
