Пробка для закупорювання ємності з рельєфною горловиною

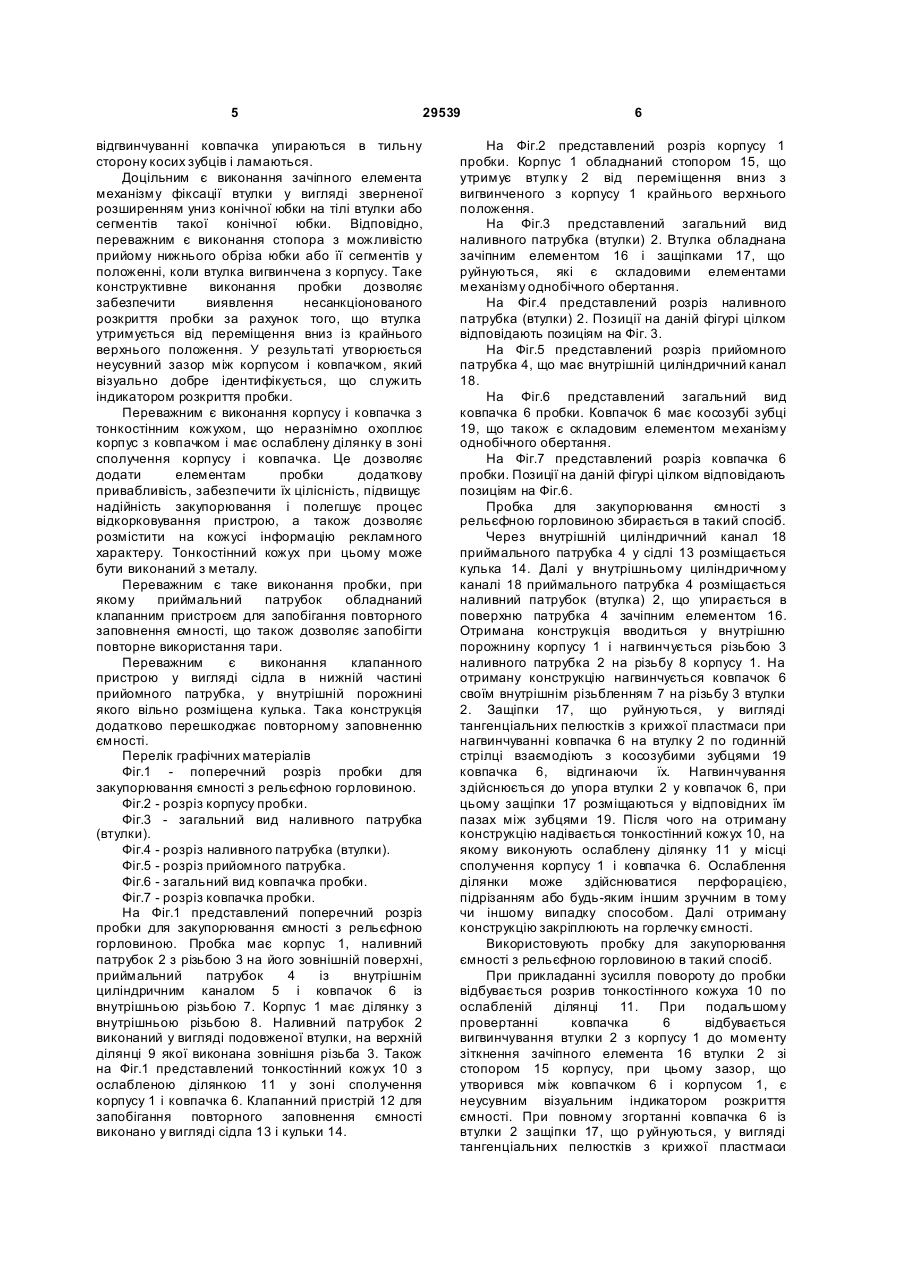

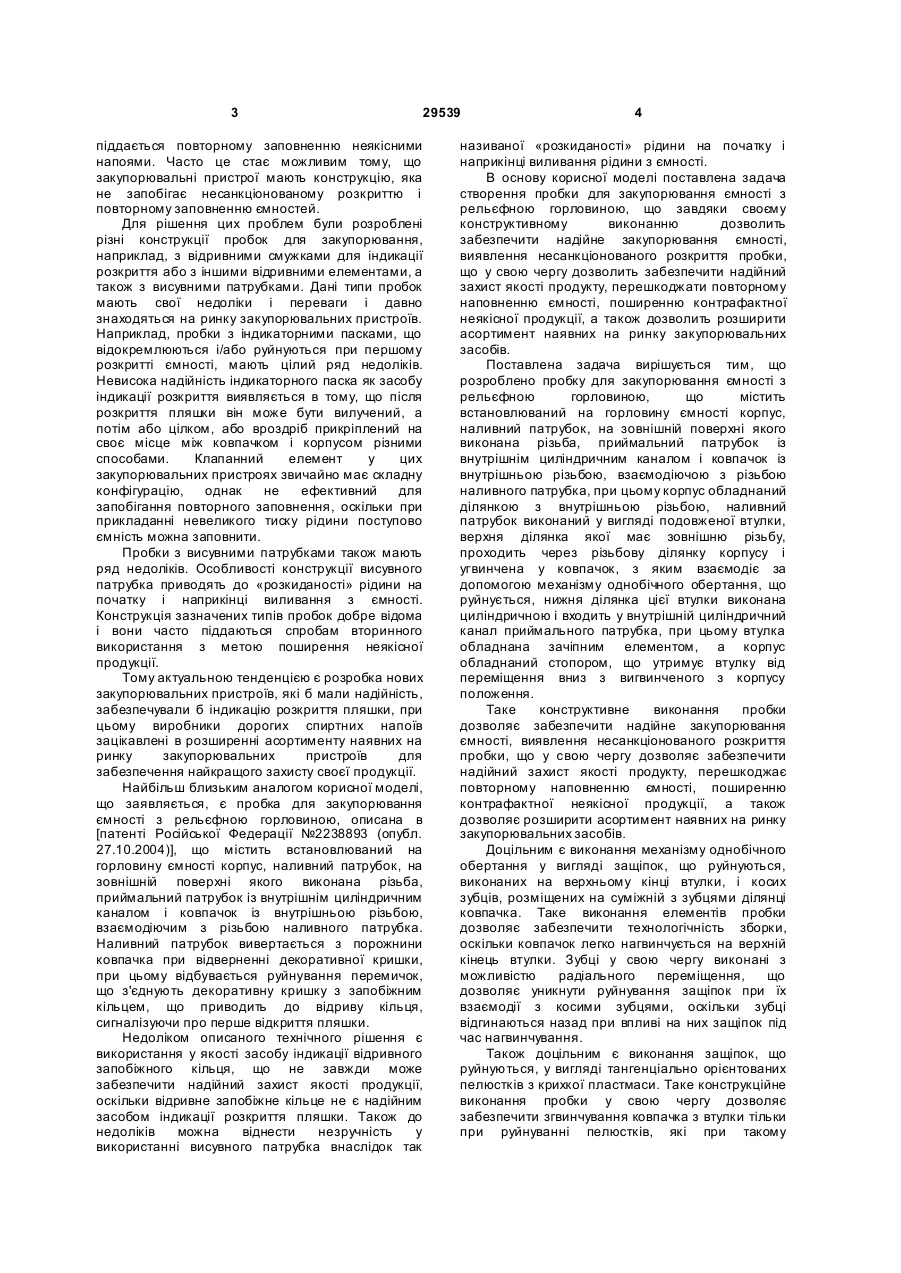

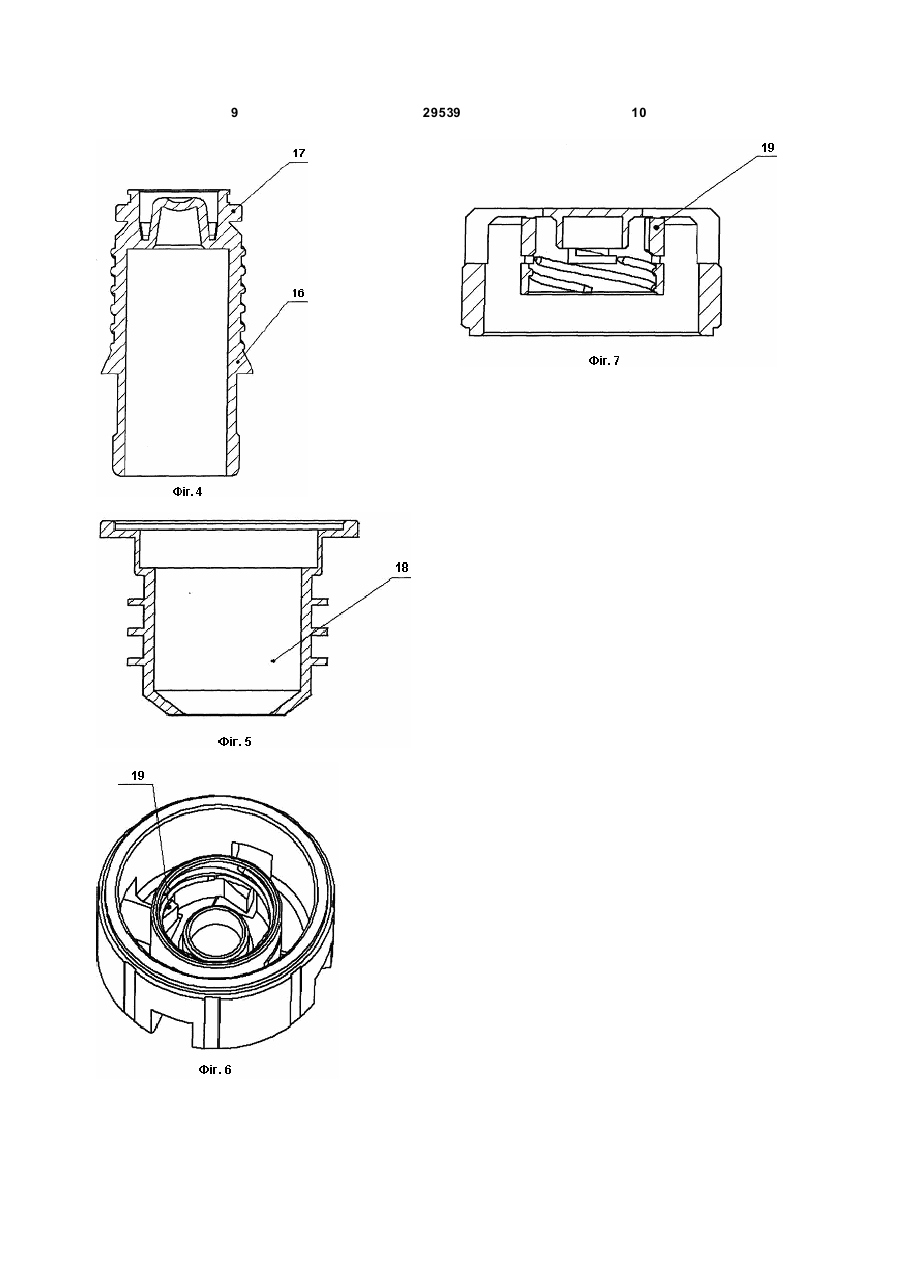

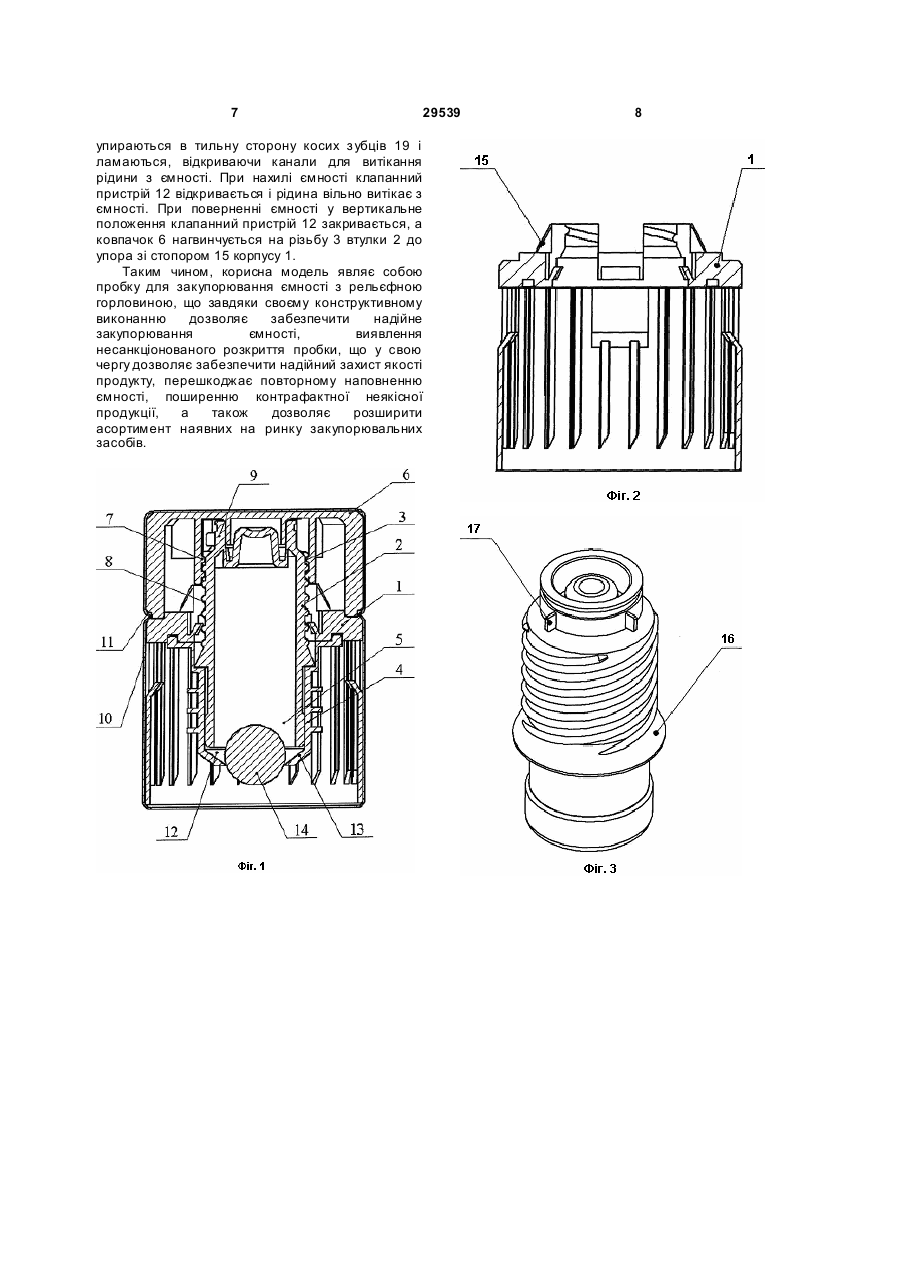

1. Пробка для закупорювання ємності з рельєфною горловиною, що містить встановлюваний на горловину ємності корпус, наливний патрубок, на зовнішній поверхні якого виконана різьба, приймальний патрубок із внутрішнім циліндричним каналом і ковпачок із внутрішньою різьбою, взаємодіючою з різьбою наливного патрубка, яка відрізняється тим, що корпус обладнаний ділянкою з внутрішньою різьбою, наливний патрубок виконаний у вигляді подовженої втулки, верхня ділянка якої має зовнішню різьбу, проходить через різьбову ділянку корпусу та угвинчена у ковпачок, з яким взаємодіє за допомогою механізму однобічного обертання, що руйнується, нижня ділянка цієї втулки виконана циліндричною і входить у внутрішній циліндричний канал приймального патрубка, при цьому втулка обладнана зачіпним елементом, а корпус обладнаний стопором, що утримує втулку від переміщення вниз з вигвинченого з корпусу положення. 2. Пробка за п. 1, яка відрізняється тим, що механізм однобічного обертання виконаний у вигляді защіпок, що руйнуються, виконаних на U 2 (11) 1 3 29539 піддається повторному заповненню неякісними напоями. Часто це стає можливим тому, що закупорювальні пристрої мають конструкцію, яка не запобігає несанкціонованому розкриттю і повторному заповненню ємностей. Для рішення цих проблем були розроблені різні конструкції пробок для закупорювання, наприклад, з відривними смужками для індикації розкриття або з іншими відривними елементами, а також з висувними патрубками. Дані типи пробок мають свої недоліки і переваги і давно знаходяться на ринку закупорювальних пристроїв. Наприклад, пробки з індикаторними пасками, що відокремлюються і/або руйнуються при першому розкритті ємності, мають цілий ряд недоліків. Невисока надійність індикаторного паска як засобу індикації розкриття виявляється в тому, що після розкриття пляшки він може бути вилучений, а потім або цілком, або вроздріб прикріплений на своє місце між ковпачком і корпусом різними способами. Клапанний елемент у цих закупорювальних пристроях звичайно має складну конфігурацію, однак не ефективний для запобігання повторного заповнення, оскільки при прикладанні невеликого тиску рідини поступово ємність можна заповнити. Пробки з висувними патрубками також мають ряд недоліків. Особливості конструкції висувного патрубка приводять до «розкиданості» рідини на початку і наприкінці виливання з ємності. Конструкція зазначених типів пробок добре відома і вони часто піддаються спробам вторинного використання з метою поширення неякісної продукції. Тому актуальною тенденцією є розробка нових закупорювальних пристроїв, які б мали надійність, забезпечували б індикацію розкриття пляшки, при цьому виробники дорогих спиртних напоїв зацікавлені в розширенні асортименту наявних на ринку закупорювальних пристроїв для забезпечення найкращого захисту своєї продукції. Найбільш близьким аналогом корисної моделі, що заявляється, є пробка для закупорювання ємності з рельєфною горловиною, описана в [патенті Російської Федерації №2238893 (опубл. 27.10.2004)], що містить встановлюваний на горловину ємності корпус, наливний патрубок, на зовнішній поверхні якого виконана різьба, приймальний патрубок із внутрішнім циліндричним каналом і ковпачок із внутрішньою різьбою, взаємодіючим з різьбою наливного патрубка. Наливний патрубок вивертається з порожнини ковпачка при відверненні декоративної кришки, при цьому відбувається руйнування перемичок, що з'єднують декоративну кришку з запобіжним кільцем, що приводить до відриву кільця, сигналізуючи про перше відкриття пляшки. Недоліком описаного технічного рішення є використання у якості засобу індикації відривного запобіжного кільця, що не завжди може забезпечити надійний захист якості продукції, оскільки відривне запобіжне кільце не є надійним засобом індикації розкриття пляшки. Також до недоліків можна віднести незручність у використанні висувного патрубка внаслідок так 4 називаної «розкиданості» рідини на початку і наприкінці виливання рідини з ємності. В основу корисної моделі поставлена задача створення пробки для закупорювання ємності з рельєфною горловиною, що завдяки своєму конструктивному виконанню дозволить забезпечити надійне закупорювання ємності, виявлення несанкціонованого розкриття пробки, що у свою чергу дозволить забезпечити надійний захист якості продукту, перешкоджати повторному наповненню ємності, поширенню контрафактної неякісної продукції, а також дозволить розширити асортимент наявних на ринку закупорювальних засобів. Поставлена задача вирішується тим, що розроблено пробку для закупорювання ємності з рельєфною горловиною, що містить встановлюваний на горловину ємності корпус, наливний патрубок, на зовнішній поверхні якого виконана різьба, приймальний патрубок із внутрішнім циліндричним каналом і ковпачок із внутрішньою різьбою, взаємодіючою з різьбою наливного патрубка, при цьому корпус обладнаний ділянкою з внутрішньою різьбою, наливний патрубок виконаний у вигляді подовженої втулки, верхня ділянка якої має зовнішню різьбу, проходить через різьбову ділянку корпусу і угвинчена у ковпачок, з яким взаємодіє за допомогою механізму однобічного обертання, що руйнується, нижня ділянка цієї втулки виконана циліндричною і входить у внутрішній циліндричний канал приймального патрубка, при цьому втулка обладнана зачіпним елементом, а корпус обладнаний стопором, що утримує втулку від переміщення вниз з вигвинченого з корпусу положення. Таке конструктивне виконання пробки дозволяє забезпечити надійне закупорювання ємності, виявлення несанкціонованого розкриття пробки, що у свою чергу дозволяє забезпечити надійний захист якості продукту, перешкоджає повторному наповненню ємності, поширенню контрафактної неякісної продукції, а також дозволяє розширити асортимент наявних на ринку закупорювальних засобів. Доцільним є виконання механізму однобічного обертання у вигляді защіпок, що руйнуються, виконаних на верхньому кінці втулки, і косих зубців, розміщених на суміжній з зубцями ділянці ковпачка. Таке виконання елементів пробки дозволяє забезпечити технологічність зборки, оскільки ковпачок легко нагвинчується на верхній кінець втулки. Зубці у свою чергу виконані з можливістю радіального переміщення, що дозволяє уникнути руйнування защіпок при їх взаємодії з косими зубцями, оскільки зубці відгинаються назад при впливі на них защіпок під час нагвинчування. Також доцільним є виконання защіпок, що руйнуються, у вигляді тангенціально орієнтованих пелюстків з крихкої пластмаси. Таке конструкційне виконання пробки у свою чергу дозволяє забезпечити згвинчування ковпачка з втулки тільки при руйнуванні пелюстків, які при такому 5 29539 відгвинчуванні ковпачка упираються в тильну сторону косих зубців і ламаються. Доцільним є виконання зачіпного елемента механізму фіксації втулки у вигляді зверненої розширенням униз конічної юбки на тілі втулки або сегментів такої конічної юбки. Відповідно, переважним є виконання стопора з можливістю прийому нижнього обріза юбки або її сегментів у положенні, коли втулка вигвинчена з корпусу. Таке конструктивне виконання пробки дозволяє забезпечити виявлення несанкціонованого розкриття пробки за рахунок того, що втулка утримується від переміщення вниз із крайнього верхнього положення. У результаті утворюється неусувний зазор між корпусом і ковпачком, який візуально добре ідентифікується, що служить індикатором розкриття пробки. Переважним є виконання корпусу і ковпачка з тонкостінним кожухом, що неразнімно охоплює корпус з ковпачком і має ослаблену ділянку в зоні сполучення корпусу і ковпачка. Це дозволяє додати елементам пробки додаткову привабливість, забезпечити їх цілісність, підвищує надійність закупорювання і полегшує процес відкорковування пристрою, а також дозволяє розмістити на кожусі інформацію рекламного характеру. Тонкостінний кожух при цьому може бути виконаний з металу. Переважним є таке виконання пробки, при якому приймальний патрубок обладнаний клапанним пристроєм для запобігання повторного заповнення ємності, що також дозволяє запобігти повторне використання тари. Переважним є виконання клапанного пристрою у вигляді сідла в нижній частині прийомного патрубка, у внутрішній порожнині якого вільно розміщена кулька. Така конструкція додатково перешкоджає повторному заповненню ємності. Перелік графічних матеріалів Фіг.1 - поперечний розріз пробки для закупорювання ємності з рельєфною горловиною. Фіг.2 - розріз корпусу пробки. Фіг.3 - загальний вид наливного патрубка (втулки). Фіг.4 - розріз наливного патрубка (втулки). Фіг.5 - розріз прийомного патрубка. Фіг.6 - загальний вид ковпачка пробки. Фіг.7 - розріз ковпачка пробки. На Фіг.1 представлений поперечний розріз пробки для закупорювання ємності з рельєфною горловиною. Пробка має корпус 1, наливний патрубок 2 з різьбою 3 на його зовнішній поверхні, приймальний патрубок 4 із внутрішнім циліндричним каналом 5 і ковпачок 6 із внутрішньою різьбою 7. Корпус 1 має ділянку з внутрішньою різьбою 8. Наливний патрубок 2 виконаний у вигляді подовженої втулки, на верхній ділянці 9 якої виконана зовнішня різьба 3. Також на Фіг.1 представлений тонкостінний кожух 10 з ослабленою ділянкою 11 у зоні сполучення корпусу 1 і ковпачка 6. Клапанний пристрій 12 для запобігання повторного заповнення ємності виконано у вигляді сідла 13 і кульки 14. 6 На Фіг.2 представлений розріз корпусу 1 пробки. Корпус 1 обладнаний стопором 15, що утримує втулк у 2 від переміщення вниз з вигвинченого з корпусу 1 крайнього верхнього положення. На Фіг.3 представлений загальний вид наливного патрубка (втулки) 2. Втулка обладнана зачіпним елементом 16 і защіпками 17, що руйнуються, які є складовими елементами механізму однобічного обертання. На Фіг.4 представлений розріз наливного патрубка (втулки) 2. Позиції на даній фігурі цілком відповідають позиціям на Фіг. 3. На Фіг.5 представлений розріз прийомного патрубка 4, що має внутрішній циліндричний канал 18. На Фіг.6 представлений загальний вид ковпачка 6 пробки. Ковпачок 6 має косозубі зубці 19, що також є складовим елементом механізму однобічного обертання. На Фіг.7 представлений розріз ковпачка 6 пробки. Позиції на даній фігурі цілком відповідають позиціям на Фіг.6. Пробка для закупорювання ємності з рельєфною горловиною збирається в такий спосіб. Через внутрішній циліндричний канал 18 приймального патрубка 4 у сідлі 13 розміщається кулька 14. Далі у внутрішньому циліндричному каналі 18 приймального патрубка 4 розміщається наливний патрубок (втулка) 2, що упирається в поверхню патрубка 4 зачіпним елементом 16. Отримана конструкція вводиться у внутрішню порожнину корпусу 1 і нагвинчується різьбою 3 наливного патрубка 2 на різьбу 8 корпусу 1. На отриману конструкцію нагвинчується ковпачок 6 своїм внутрішнім різьбленням 7 на різьбу 3 втулки 2. Защіпки 17, що руйнуються, у вигляді тангенціальних пелюстків з крихкої пластмаси при нагвинчуванні ковпачка 6 на втулку 2 по годинній стрілці взаємодіють з косозубими зубцями 19 ковпачка 6, відгинаючи їх. Нагвинчування здійснюється до упора втулки 2 у ковпачок 6, при цьому защіпки 17 розміщаються у відповідних їм пазах між зубцями 19. Після чого на отриману конструкцію надівається тонкостінний кожух 10, на якому виконують ослаблену ділянку 11 у місці сполучення корпусу 1 і ковпачка 6. Ослаблення ділянки може здійснюватися перфорацією, підрізанням або будь-яким іншим зручним в тому чи іншому випадку способом. Далі отриману конструкцію закріплюють на горлечку ємності. Використовують пробку для закупорювання ємності з рельєфною горловиною в такий спосіб. При прикладанні зусилля повороту до пробки відбувається розрив тонкостінного кожуха 10 по ослабленій ділянці 11. При подальшому провертанні ковпачка 6 відбувається вигвинчування втулки 2 з корпусу 1 до моменту зіткнення зачіпного елемента 16 втулки 2 зі стопором 15 корпусу, при цьому зазор, що утворився між ковпачком 6 і корпусом 1, є неусувним візуальним індикатором розкриття ємності. При повному згортанні ковпачка 6 із втулки 2 защіпки 17, що р уйнуються, у вигляді тангенціальних пелюстків з крихкої пластмаси 7 29539 упираються в тильну сторону косих з убців 19 і ламаються, відкриваючи канали для витікання рідини з ємності. При нахилі ємності клапанний пристрій 12 відкривається і рідина вільно витікає з ємності. При поверненні ємності у вертикальне положення клапанний пристрій 12 закривається, а ковпачок 6 нагвинчується на різьбу 3 втулки 2 до упора зі стопором 15 корпусу 1. Таким чином, корисна модель являє собою пробку для закупорювання ємності з рельєфною горловиною, що завдяки своєму конструктивному виконанню дозволяє забезпечити надійне закупорювання ємності, виявлення несанкціонованого розкриття пробки, що у свою чергу дозволяє забезпечити надійний захист якості продукту, перешкоджає повторному наповненню ємності, поширенню контрафактної неякісної продукції, а також дозволяє розширити асортимент наявних на ринку закупорювальних засобів. 8 9 29539 10
