Пристрій для аналізу дисперсності порошків кондуктометричним методом
Номер патенту: 12085
Опубліковано: 25.12.1996
Автори: Алешін Олександр Михайлович, Тігарев Анатолій Михайлович
Формула / Реферат
5. Устройство для анализа дисперсности порошков кондуктометрическим методом, состоящее из двух сообщающихся посредством микрокапилляра сосудов для заполнения суспензией анализируемого порошка с электролитом и помещенными в них электродами, имеющих токоподводящую часть и торцевую часть, выполненную в виде пластин, обращенных плоской частью к микрокапилляру и соединенных с усилителем-формирователем и анализатором электрических сигналов, отличающееся тем, что, с целью повышения точности анализа и повышения помехоустойчивости устройства, токоподводящая часть электродов герметизирована диэлектриком, а рабочей является торцевая часть электродов, выполненная в виде пластин, обращенных плоской частью к микрокапилляру.
2. Устройство по п.1, отличающееся тем, что, с целью повышения точности анализа, параллельно усилителю-формирователю подключен временной селектор, управляющий ключом, расположенным перед анализатором электрических сигналов.
Текст

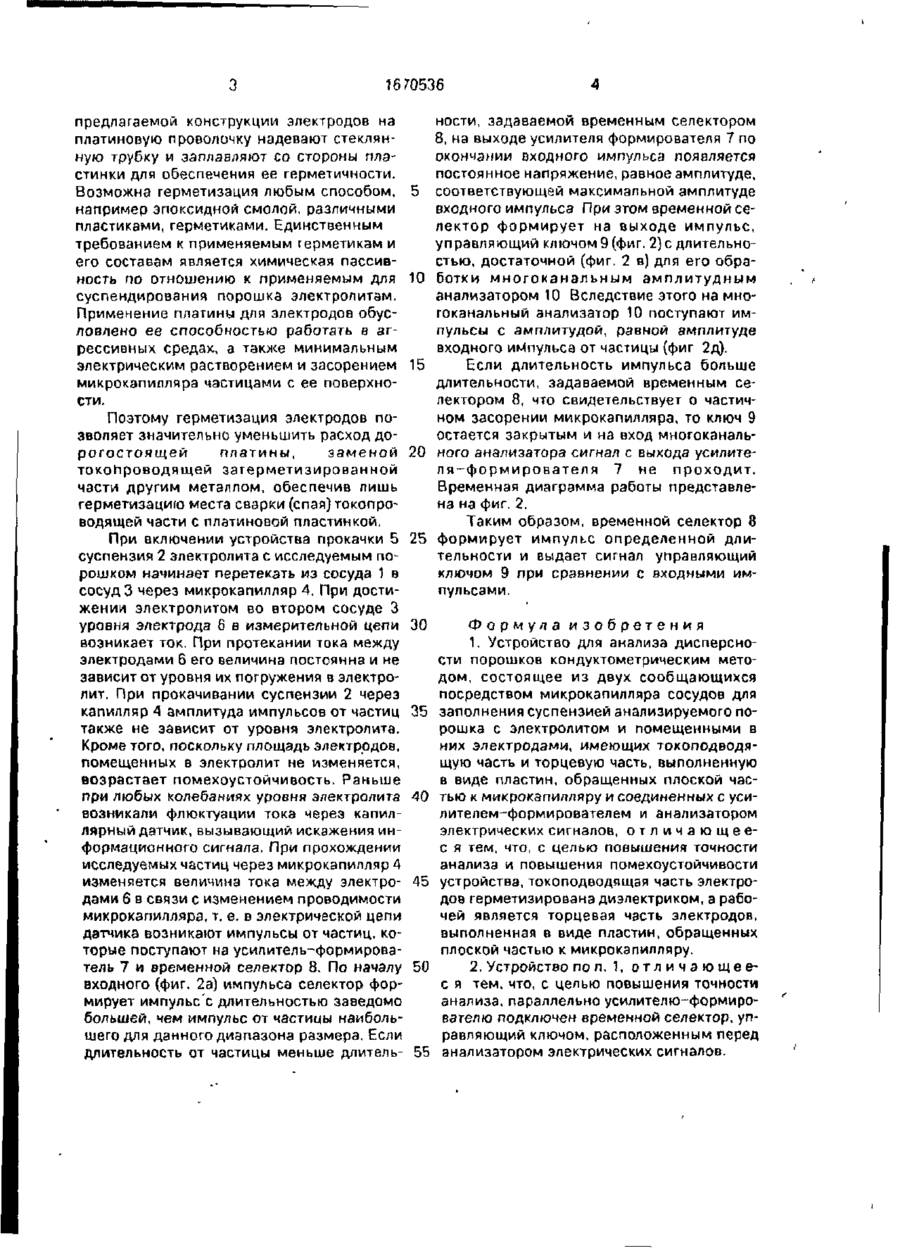

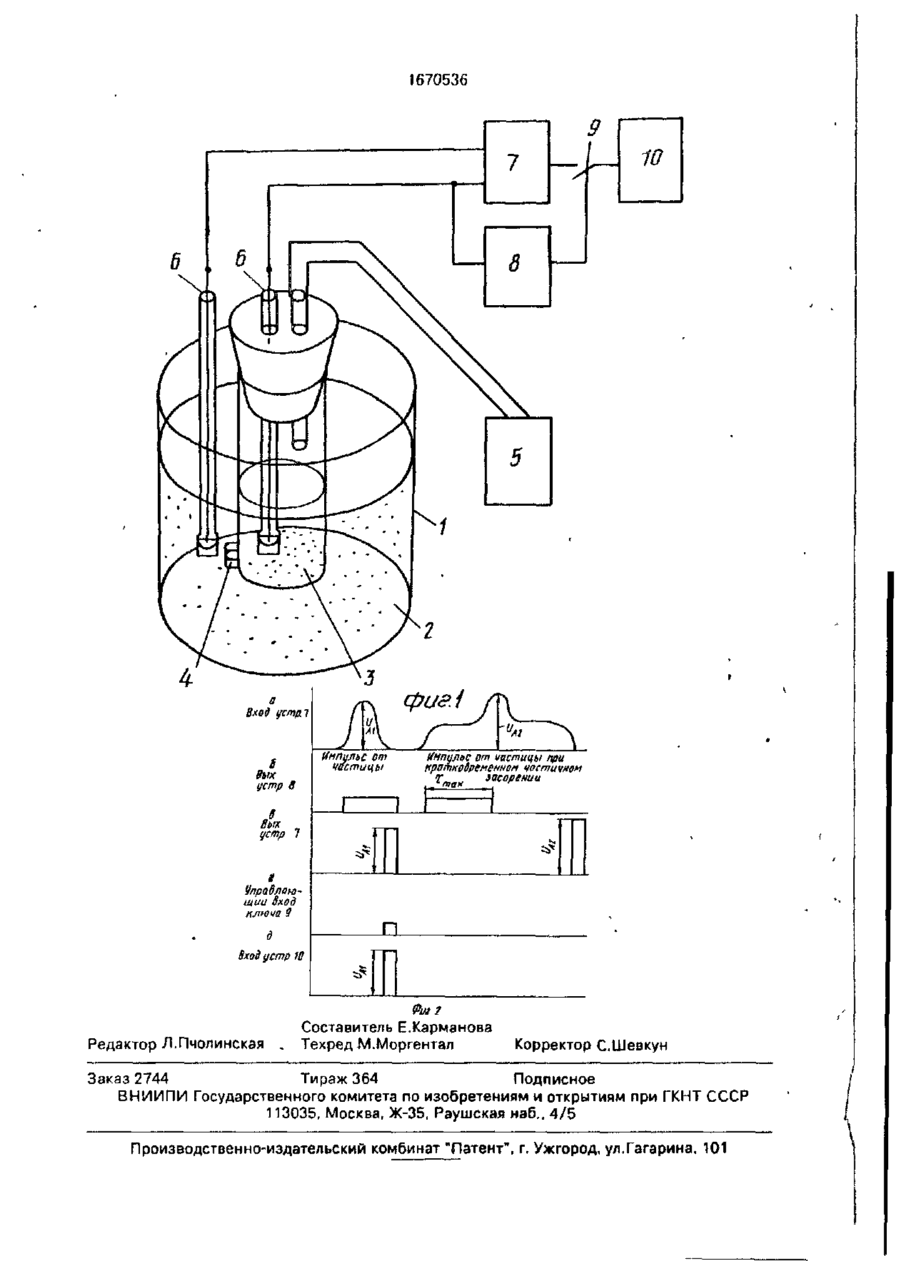

Изобретение относится к исследованию грануломорфологических характеристик порошковых материалов и может быть использовано в порошкозой металлургии, хи мической, пищевой и других отраслях промышленности, использующих и производящих порошковые материалы. Целью изобретения является повышение точности и помехоустойчивости устройства для анализа дисперсности порошков При протекании суспензии электролита с исследуемым порошком через микрокапилляр, расположенный во внутреннем из двух сообщающихся сосудов, с расположенными по обеим его сторонам электродами через них прохо дит постоянный электрический ток. Их токопроводящую часть герметизируют. Возникающие электрические импульсы, которые поступают на усилитель-формирователь и далее на анализатор, поступают также на подключенный параллельно усилителю-формирователю временной селектор, управляющий ключом, расположенным перед анализатором 1 з п. ф~лы, 2 ил. Изобретение относится к технике исследования гранулометрических характеристик порошков, а частности к устройствам для анатиза дисперсности порошковых материалов, и может быть использовано в биологии, медицине, порошковой металлургии, а также химической, пищевой, фармацевтической и др отраслях промышленности, использующих и производящих порошковые материалы. Цель изобретения - повышение точности и помехоустойчивости для анализа дисперсности порошков На фиг 1 изображена схема предлагаемого устройства на фиг 2 - временная диаграмма работы устройства. Устройство состоит из сосуда 1, заполненного анализируемой суспензией 2, погруженного в нее второго сосуда 3 меньшего размера с микрокапилляром 4 в его нижней части и устройства 5 прокачки По обеим сторонам микрокапиллярз расположены загерметизированные, кроме нижней части, электроды 6, включенные в электрический измерительный контур, включенный через устройство 7, выполняющее роль функционального усилителя и формирователя электрических сигналов Параллельно усилителю-формирователю 7 подключен временной селектор 8, управляющий ключом 9, который подключает усилитель-формирователь 7 к многоканальному анализатору 10 В ел 1670536 ности, задаваемой временным селектором 8, на выходе усилителя формирователя 7 по окончании входного импульса появляется постоянное напряжение, равное амплитуде, соответствующей максимальной амплитуде входного импульса При этом временной селектор формирует на выходе импульс, управляющий ключом 9 (фиг. 2) с длительностью, достаточной (фиг. 2 в) для его обработки многоканальным амплитудным анализатором 10 Вследствие этого на многоканальный анализатор 10 поступают импульсы с амплитудой, равной амплитуде входного иМпульса от частицы (фиг 2д). Если длительность импульса больше длительности, задаваемой временным селектором 8, что свидетельствует о частичном засорении микрокапилляра, то ключ 9 Поэтому герметизация электродов поостается закрытым и на вход многоканальзволяет значительно уменьшить расход дорогостоящей платины, заменой 20 ного анализатора сигнал с выхода усилитетокопроводя щей загерметизированной ля-формирователя 7 не проходит. части другим металлом, обеспечив лишь Временная диаграмма работы представлегерметизацию места сварки (спая) токопрона на фиг. 2. водящей части с платиновой пластинкой. Таким образом, временной селектор 8 При включении устройства прокачки 5 25 формирует импульс определенной длительности и выдает сигнал управляющий суспензия 2 электролита с исследуемым поключом 9 при сравнении с входными имрошком начинает перетекать из сосуда 1 в пульсами. сосуд 3 через микрокапилляр 4. При достижении электролитом во втором сосуде 3 уровня электрода 6 в измерительной цепи 30 Формула изобретения возникает ток. При протекании тока между 1. Устройство для анализа дисперсноэлектродами 6 его величина постоянна и не сти порошков кондуктометрическим метозависит от уровня их погружения в электродом, состоящее из двух сообщающихся лит. При прокачивании суспензии 2 через посредством микрокапилляра сосудов для капилляр 4 амплитуда импульсов от частиц 35 заполнения суспензией анализируемого потакже не зависит от уровня электролита. рошка с электролитом и помещенными в Кроме того, поскольку площадь электродов, них электродами, имеющих тохоподводяпомещенных в электролит не изменяется, щую часть и торцевую часть, выполненную возрастает помехоустойчивость. Раньше в виде пластин, обращенных плоской часпри любых колебаниях уровня электролита 40 тью к микрокапилляру и соединенных с усивозникалифлюктуации тока через капиллителем-формирователем и анализатором лярный датчик, вызывающий искажения инэлектрических сигналов, о т л и ч а ю щ е е формационного сигнала. При прохождении с я тем, что, с целью повышения точности исследуемых частиц через микрокапилляр 4 анализа и повышения помехоустойчивости изменяется величина тока между электро- 45 устройства, токоподводящая часть электродами 6 в связи с изменением проводимости дов герметизирована диэлектриком, а рабомикрокапилляра, т. е. в электрической цепи чей является торцевая часть электродов, датчика возникают импульсы от частиц, ковыполненная в виде пластин, обращенных торые поступают на усилитель-формироваплоской частью к микрокэпилляру. тель 7 и временной селектор 8. По началу 50 2. Устройство по п. 1, о т л и ч а ю щ е е входного (фиг. 2а) импульса селектор форс я тем, что, с целью повышения точности мирует импульсе длительностью заведомо анализа, параллельно усилителю-формиробольшей, чем импульс от частицы наибольвателю подключен временной селектор, упшего для данного диапазона размера. Если равляющий ключом, расположенным перед длительность от частицы меньше длитель- 55 анализатором электрических сигналов. предлагаемой конструкции электродов на платиновую проволочку надевают стеклянную трубку и ззплзвляют со стороны пластинки для обеспечения ее герметичности. Возможна герметизация любым способом, 5 например эпоксидной смолой, различными пластиками, герметиками. Единственным требованием к применяемым герметикам и его составам является химическая пассивность по отношению к применяемым для 10 суспендирования порошка электролитам. Применение платины для электродов обусловлено ее способностью работать в агрессивных средах, а также минимальным электрическим растворением и засорением 15 микрокапилляра частицами с ее поверхности. 1670536 (імпульс от Части ць' S Вых Ммпцльс от i/астицы при кратковременном частичном устр 8 J вых „ устр 7 Улравлон)щиа Вход 9 Вход устр 10 Фш 2 Редактор Л.Пчолинская Составитель Е.Карманова Техред М.Моргентал Корректор С-Шевкун Заказ 2744 Тираж 364 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб,, 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for analysis of dispersion of powders with conductance-measuring method
Автори англійськоюTihariev Anatolii Mykhailovych, Aleshin Oleksandr Mykhailovych
Назва патенту російськоюУстройство для анализа дисперсности порошков кондуктометрическим методом
Автори російськоюТигарев Анатолий Михайлович, Алешин Александр Михайлович
МПК / Мітки
МПК: G01N 15/02, G01N 15/00
Мітки: методом, кондуктометричним, порошків, дисперсності, аналізу, пристрій
