Заглиблене гноєсховище

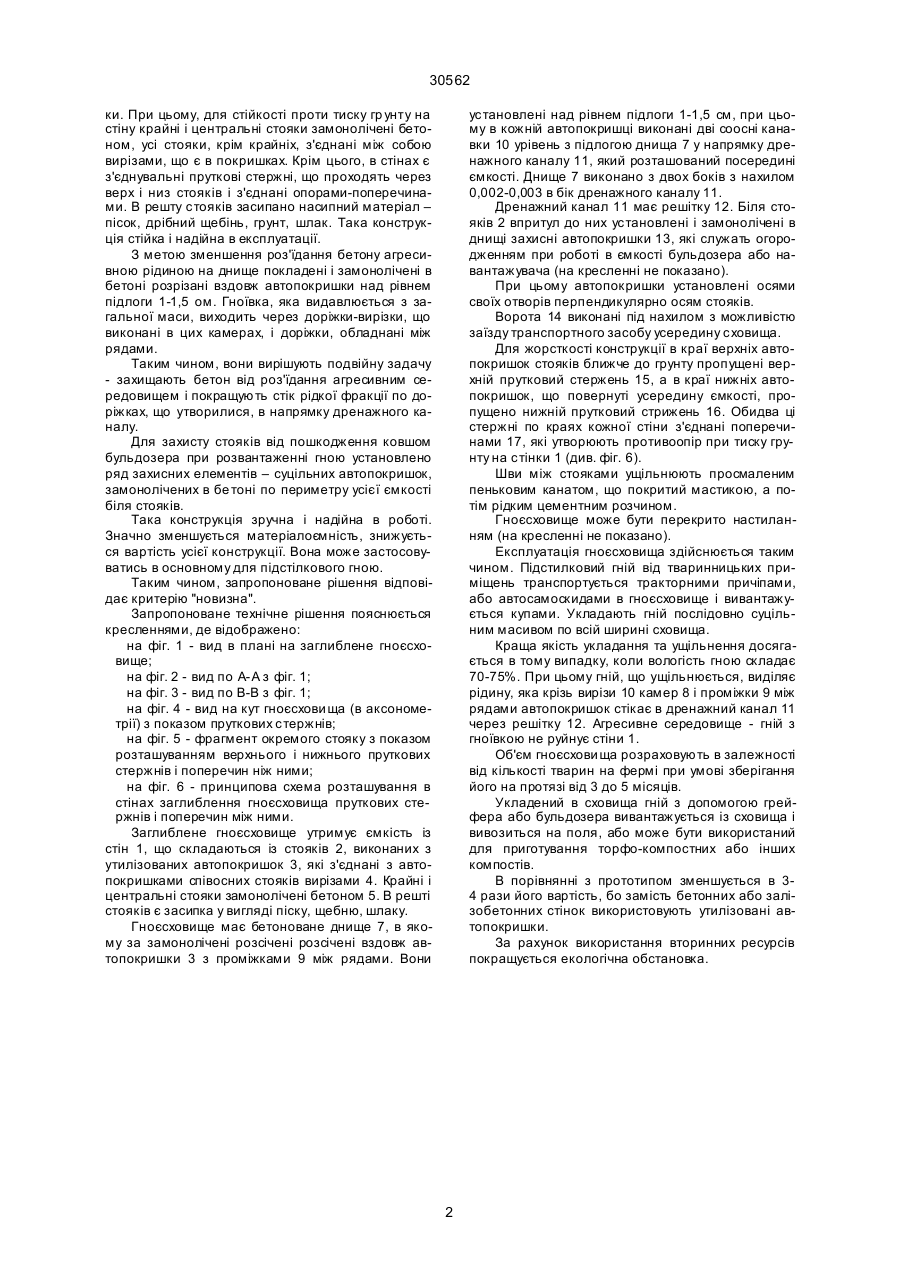

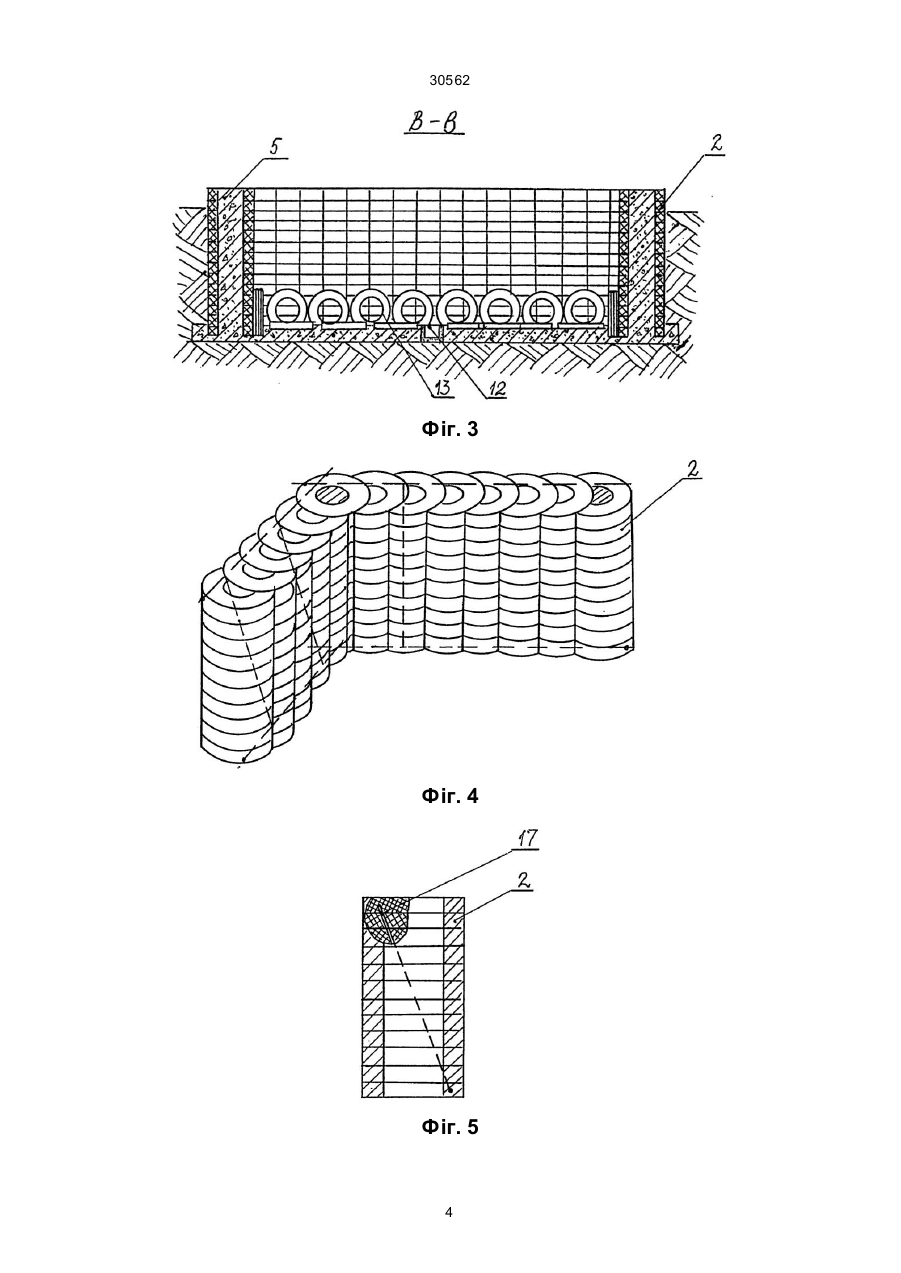

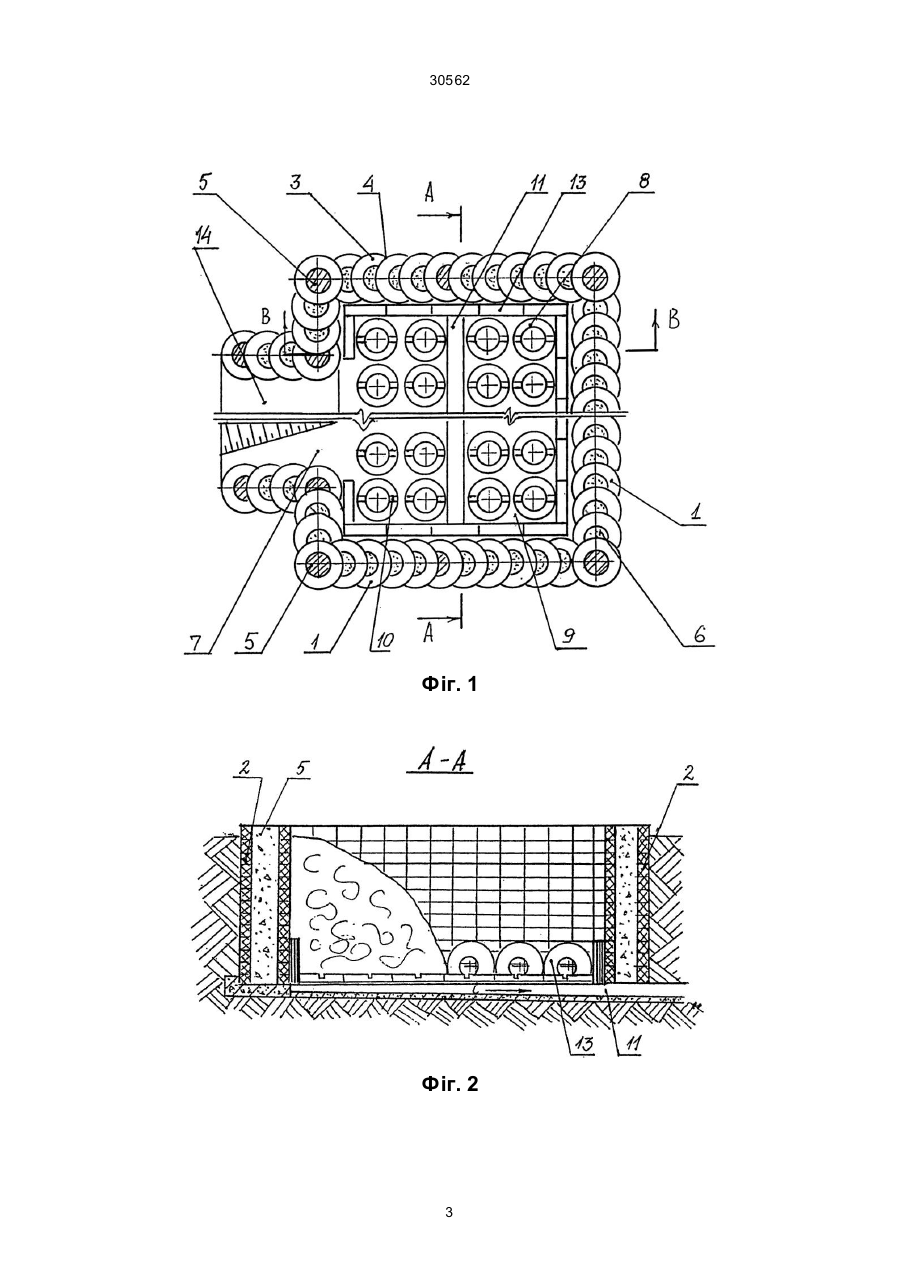

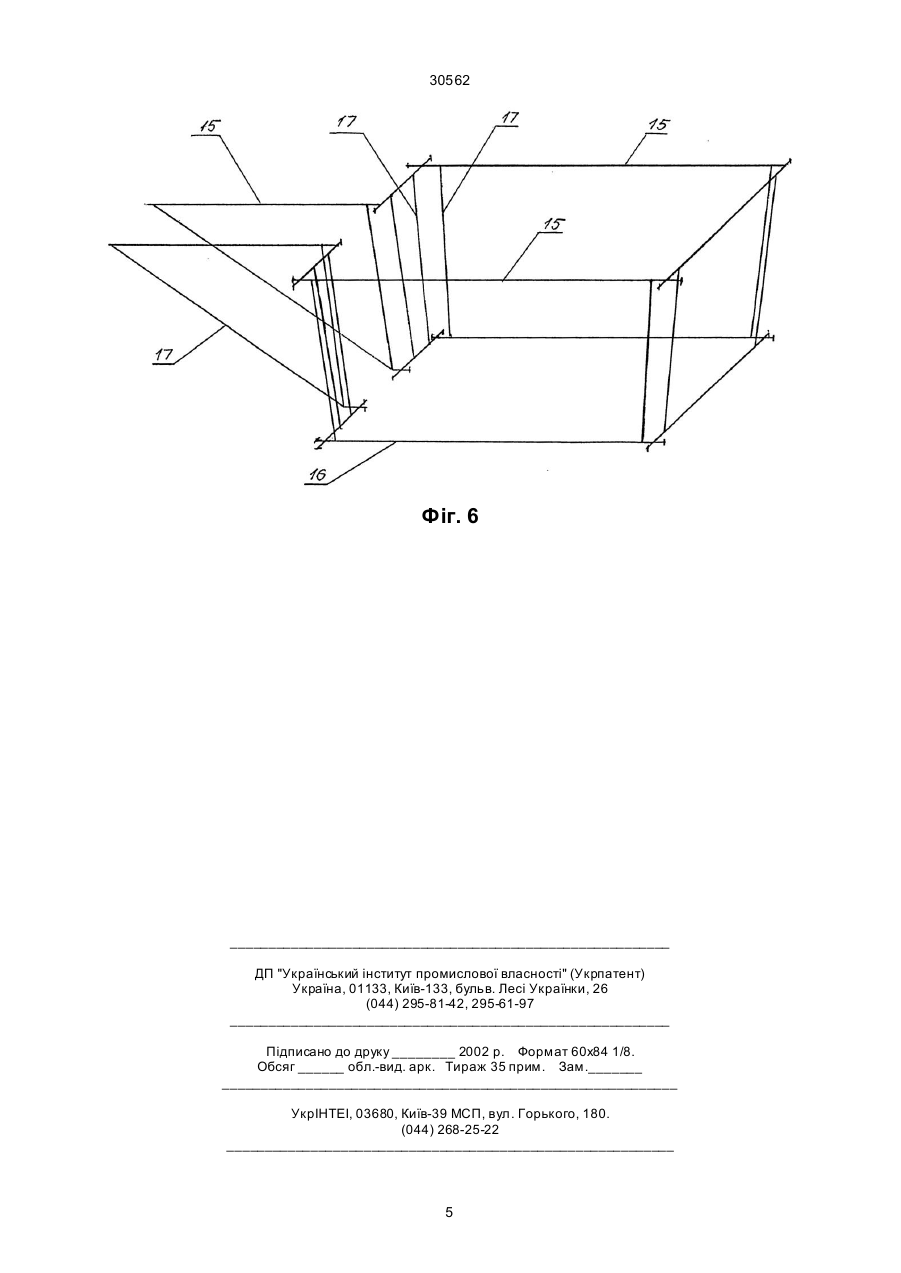

1. Заглиблене гноєсховище, що включає ємкість зі стінами, днищем, дренажним каналом, що обладнаний решіткою, яке відрізняється тим, що стіни виконані з стояків, зібраних з утилізованих 30562 ки. При цьому, для стійкості проти тиску гр унту на стіну крайні і центральні стояки замонолічені бетоном, усі стояки, крім крайніх, з'єднані між собою вирізами, що є в покришках. Крім цього, в стінах є з'єднувальні пруткові стержні, що проходять через верх і низ стояків і з'єднані опорами-поперечинами. В решту стояків засипано насипний матеріал – пісок, дрібний щебінь, грунт, шлак. Така конструкція стійка і надійна в експлуатації. З метою зменшення роз'їдання бетону агресивною рідиною на днище покладені і замонолічені в бетоні розрізані вздовж автопокришки над рівнем підлоги 1-1,5 ом. Гноївка, яка видавлюється з загальної маси, виходить через доріжки-вирізки, що виконані в цих камерах, і доріжки, обладнані між рядами. Таким чином, вони вирішують подвійну задачу - захищають бетон від роз'їдання агресивним середовищем і покращують стік рідкої фракції по доріжках, що утворилися, в напрямку дренажного каналу. Для захисту стояків від пошкодження ковшом бульдозера при розвантаженні гною установлено ряд захисних елементів – суцільних автопокришок, замонолічених в бе тоні по периметру усієї ємкості біля стояків. Така конструкція зручна і надійна в роботі. Значно зменшується матеріалоємність, знижується вартість усієї конструкції. Вона може застосовуватись в основному для підстілкового гною. Таким чином, запропоноване рішення відповідає критерію "новизна". Запропоноване технічне рішення пояснюється кресленнями, де відображено: на фіг. 1 - вид в плані на заглиблене гноєсховище; на фіг. 2 - вид по А-А з фіг. 1; на фіг. 3 - вид по В-В з фіг. 1; на фіг. 4 - вид на кут гноєсхови ща (в аксонометрії) з показом пруткових стержнів; на фіг. 5 - фрагмент окремого стояку з показом розташуванням верхнього і нижнього пруткових стержнів і поперечин ніж ними; на фіг. 6 - принципова схема розташування в стінах заглиблення гноєсховища пруткових стержнів і поперечин між ними. Заглиблене гноєсховище утримує ємкість із стін 1, що складаються із стояків 2, виконаних з утилізованих автопокришок 3, які з'єднані з автопокришками співосних стояків вирізами 4. Крайні і центральні стояки замонолічені бетоном 5. В решті стояків є засипка у вигляді піску, щебню, шлаку. Гноєсховище має бетоноване днище 7, в якому за замонолічені розсічені розсічені вздовж автопокришки 3 з проміжками 9 між рядами. Вони установлені над рівнем підлоги 1-1,5 см, при цьому в кожній автопокришці виконані дві соосні канавки 10 урівень з підлогою днища 7 у напрямку дренажного каналу 11, який розташований посередині ємкості. Днище 7 виконано з двох боків з нахилом 0,002-0,003 в бік дренажного каналу 11. Дренажний канал 11 має решітку 12. Біля стояків 2 впритул до них установлені і замонолічені в днищі захисні автопокришки 13, які служать огородженням при роботі в ємкості бульдозера або навантажувача (на кресленні не показано). При цьому автопокришки установлені осями своїх отворів перпендикулярно осям стояків. Ворота 14 виконані під нахилом з можливістю заїзду транспортного засобу усередину сховища. Для жорсткості конструкції в краї верхніх автопокришок стояків ближче до грунту пропущені верхній прутковий стержень 15, а в краї нижніх автопокришок, що повернуті усередину ємкості, пропущено нижній прутковий стрижень 16. Обидва ці стержні по краях кожної стіни з'єднані поперечинами 17, які утворюють противоопір при тиску грунту на стінки 1 (див. фіг. 6). Шви між стояками ущільнюють просмаленим пеньковим канатом, що покритий мастикою, а потім рідким цементним розчином. Гноєсховище може бути перекрито настиланням (на кресленні не показано). Експлуатація гноєсховища здійснюється таким чином. Підстилковий гній від тваринницьких приміщень транспортується тракторними причіпами, або автосамоскидами в гноєсховище і вивантажується купами. Укладають гній послідовно суцільним масивом по всій ширині сховища. Краща якість укладання та ущільнення досягається в тому випадку, коли вологість гною складає 70-75%. При цьому гній, що ущільнюється, виділяє рідину, яка крізь вирізи 10 камер 8 і проміжки 9 між рядами автопокришок стікає в дренажний канал 11 через решітку 12. Агресивне середовище - гній з гноївкою не руйнує стіни 1. Об'єм гноєсхови ща розраховують в залежності від кількості тварин на фермі при умові зберігання його на протязі від 3 до 5 місяців. Укладений в сховища гній з допомогою грейфера або бульдозера вивантажується із сховища і вивозиться на поля, або може бути використаний для приготування торфо-компостних або інших компостів. В порівнянні з прототипом зменшується в 34 рази його вартість, бо замість бетонних або залізобетонних стінок використовують утилізовані автопокришки. За рахунок використання вторинних ресурсів покращується екологічна обстановка. 2 30562 Фіг. 1 Фіг. 2 3 30562 Фіг. 3 Фіг. 4 Фіг. 5 4 30562 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
