Споруда для біологічної очистки води

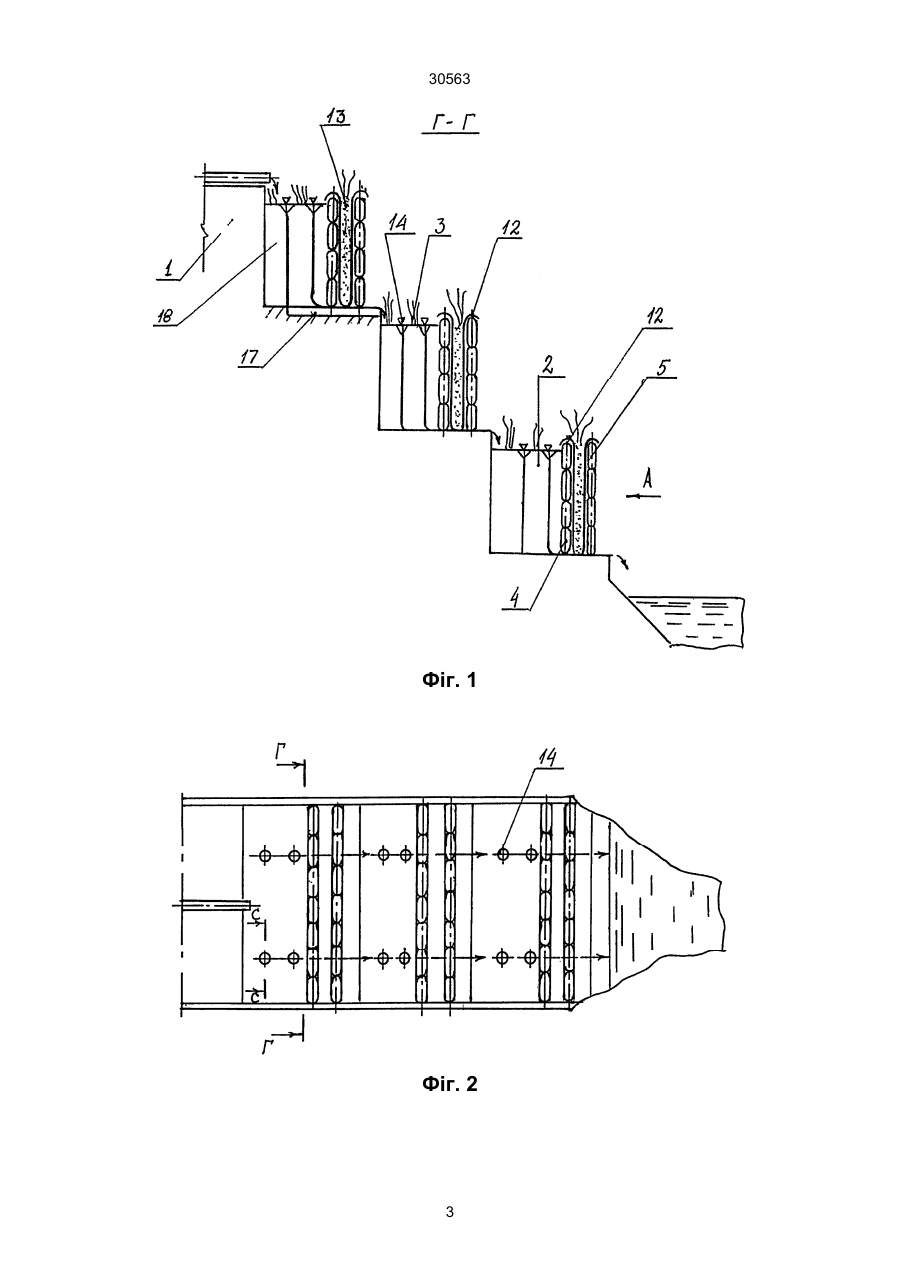

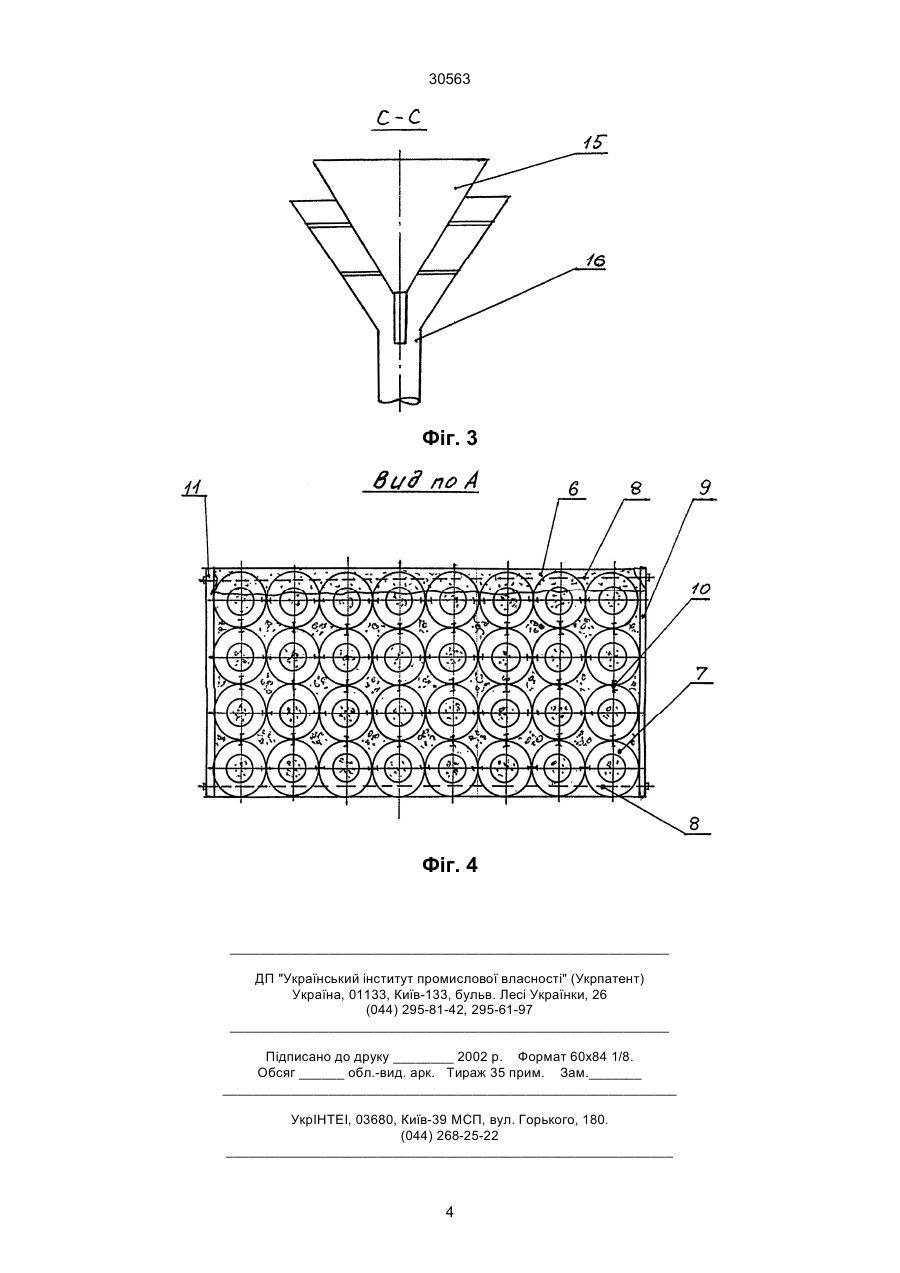

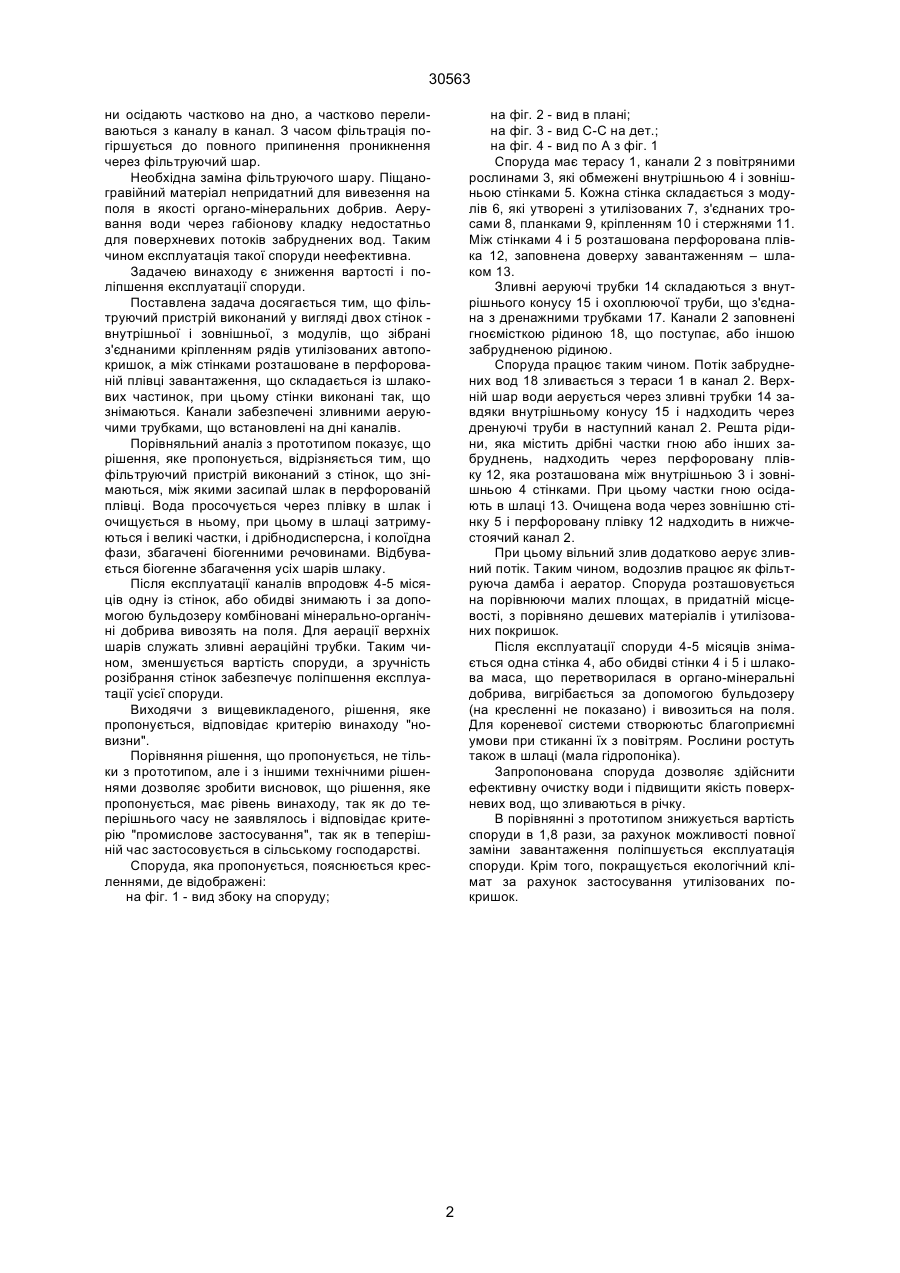

1. Споруда для біологічної очистки води, яка вміщує терасу, розміщені один нижче другого ка 30563 ни осідають частково на дно, а частково переливаються з каналу в канал. З часом фільтрація погіршується до повного припинення проникнення через фільтруючий шар. Необхідна заміна фільтруючого шару. Піщаногравійний матеріал непридатний для вивезення на поля в якості органо-мінеральних добрив. Аерування води через габіонову кладку недостатньо для поверхневих потоків забруднених вод. Таким чином експлуатація такої споруди неефективна. Задачею винаходу є зниження вартості і поліпшення експлуатації споруди. Поставлена задача досягається тим, що фільтруючий пристрій виконаний у вигляді двох стінок внутрішньої і зовнішньої, з модулів, що зібрані з'єднаними кріпленням рядів утилізованих автопокришок, а між стінками розташоване в перфорованій плівці завантаження, що складається із шлакових частинок, при цьому стінки виконані так, що знімаються. Канали забезпечені зливними аеруючими трубками, що встановлені на дні каналів. Порівняльний аналіз з прототипом показує, що рішення, яке пропонується, відрізняється тим, що фільтруючий пристрій виконаний з стінок, що знімаються, між якими засипай шлак в перфорованій плівці. Вода просочується через плівку в шлак і очищується в ньому, при цьому в шлаці затримуються і великі частки, і дрібнодисперсна, і колоїдна фази, збагачені біогенними речовинами. Відбувається біогенне збагачення усіх шарів шлаку. Після експлуатації каналів впродовж 4-5 місяців одну із стінок, або обидві знимають і за допомогою бульдозеру комбіновані мінерально-органічні добрива вивозять на поля. Для аерації верхніх шарів служать зливні аераційні трубки. Таким чином, зменшується вартість споруди, а зручність розібрання стінок забезпечує поліпшення експлуатації усієї споруди. Виходячи з вищевикладеного, рішення, яке пропонується, відповідає критерію винаходу "новизни". Порівняння рішення, що пропонується, не тільки з прототипом, але і з іншими технічними рішеннями дозволяє зробити висновок, що рішення, яке пропонується, має рівень винаходу, так як до теперішнього часу не заявлялось і відповідає критерію "промислове застосування", так як в теперішній час застосовується в сільському господарстві. Споруда, яка пропонується, пояснюється кресленнями, де відображені: на фіг. 1 - вид збоку на споруду; на фіг. 2 - вид в плані; на фіг. 3 - вид С-С на дет.; на фіг. 4 - вид по А з фіг. 1 Споруда має терасу 1, канали 2 з повітряними рослинами 3, які обмежені внутрішньою 4 і зовнішньою стінками 5. Кожна стінка складається з модулів 6, які утворені з утилізованих 7, з'єднаних тросами 8, планками 9, кріпленням 10 і стержнями 11. Між стінками 4 і 5 розташована перфорована плівка 12, заповнена доверху завантаженням – шлаком 13. Зливні аеруючі трубки 14 складаються з внутрішнього конусу 15 і охоплюючої труби, що з'єднана з дренажними трубками 17. Канали 2 заповнені гноємісткою рідиною 18, що поступає, або іншою забрудненою рідиною. Споруда працює таким чином. Потік забруднених вод 18 зливається з тераси 1 в канал 2. Верхній шар води аерується через зливні трубки 14 завдяки внутрішньому конусу 15 і надходить через дренуючі труби в наступний канал 2. Решта рідини, яка містить дрібні частки гною або інших забруднень, надходить через перфоровану плівку 12, яка розташована між внутрішньою 3 і зовнішньою 4 стінками. При цьому частки гною осідають в шлаці 13. Очищена вода через зовнішню стінку 5 і перфоровану плівку 12 надходить в нижчестоячий канал 2. При цьому вільний злив додатково аерує зливний потік. Таким чином, водозлив працює як фільтруюча дамба і аератор. Споруда розташовується на порівнюючи малих площах, в придатній місцевості, з порівняно дешевих матеріалів і утилізованих покришок. Після експлуатації споруди 4-5 місяців знімається одна стінка 4, або обидві стінки 4 і 5 і шлакова маса, що перетворилася в органо-мінеральні добрива, вигрібається за допомогою бульдозеру (на кресленні не показано) і вивозиться на поля. Для кореневої системи створюютьс благоприємні умови при стиканні їх з повітрям. Рослини ростуть також в шлаці (мала гідропоніка). Запропонована споруда дозволяє здійснити ефективну очистку води і підвищити якість поверхневих вод, що зливаються в річку. В порівнянні з прототипом знижується вартість споруди в 1,8 рази, за рахунок можливості повної заміни завантаження поліпшується експлуатація споруди. Крім того, покращується екологічний клімат за рахунок застосування утилізованих покришок. 2 30563 Фіг. 1 Фіг. 2 3 30563 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
