Пристрій для вимірювання сили

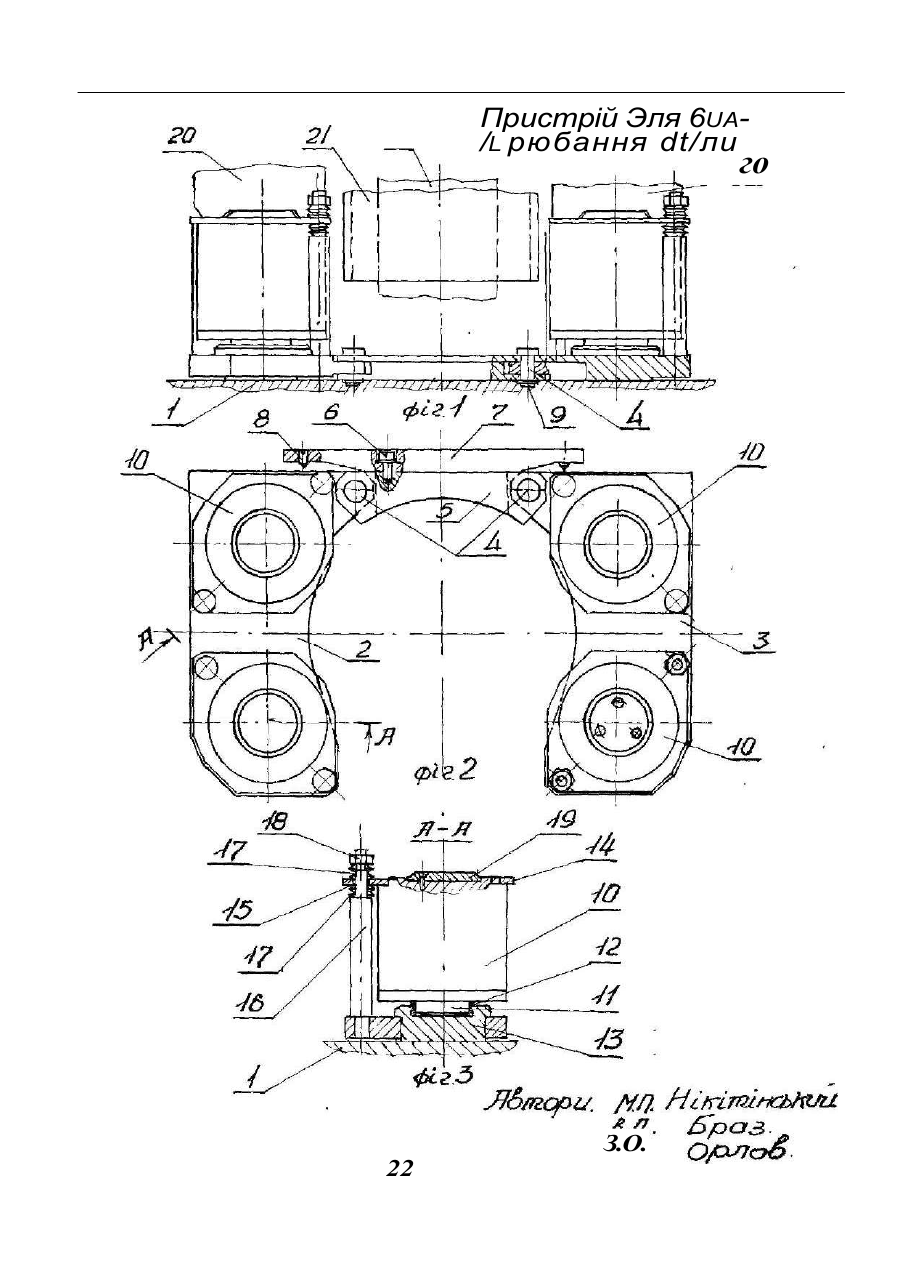

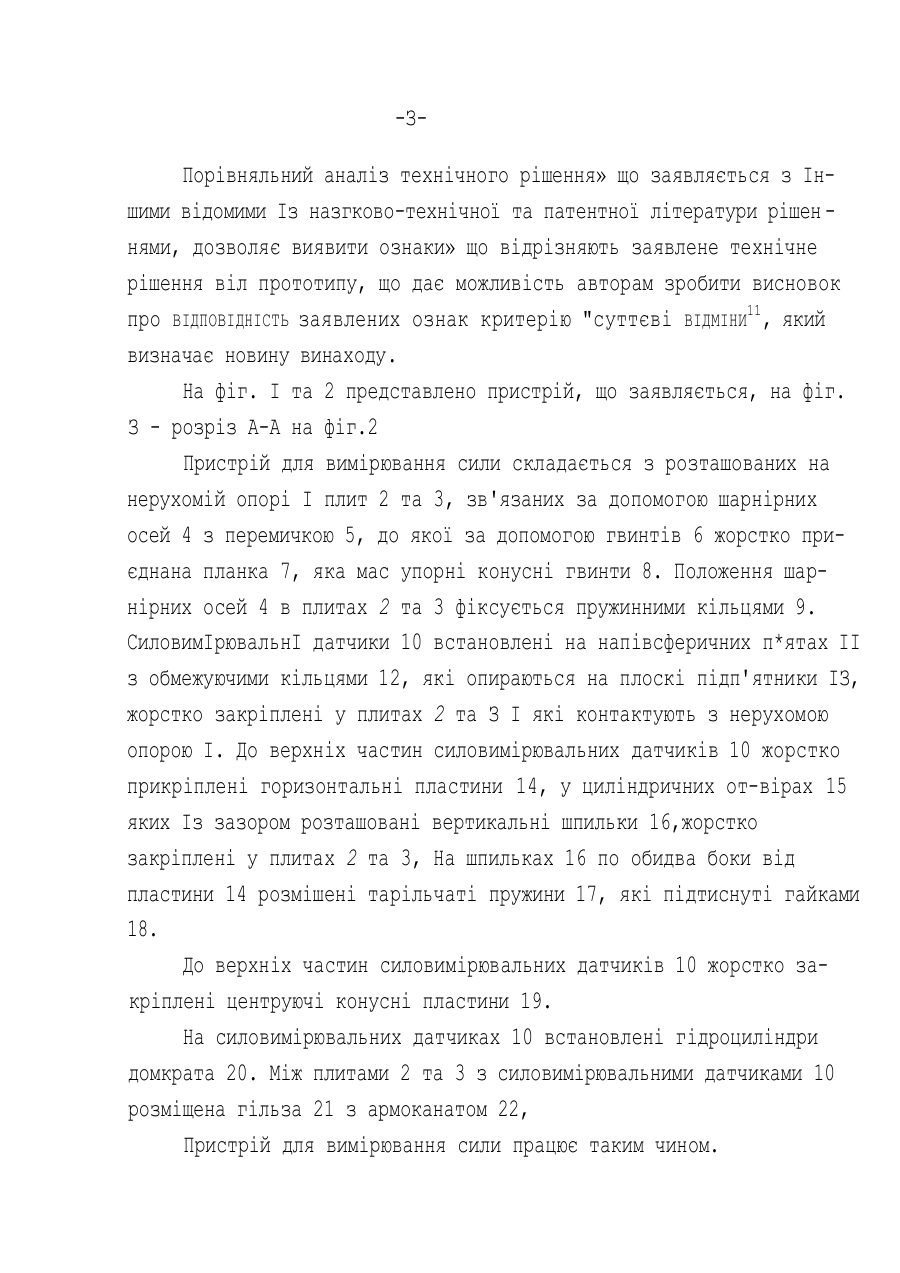

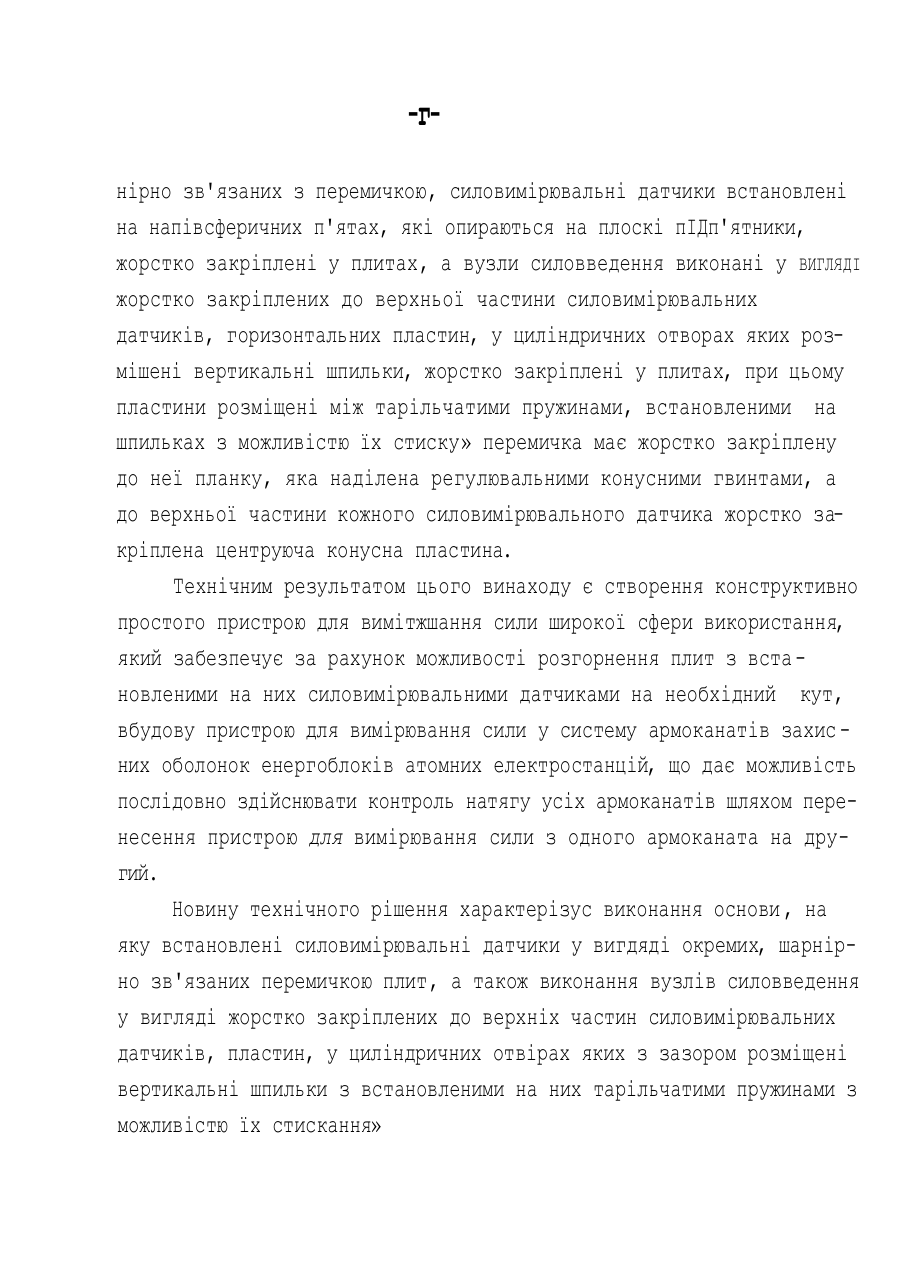

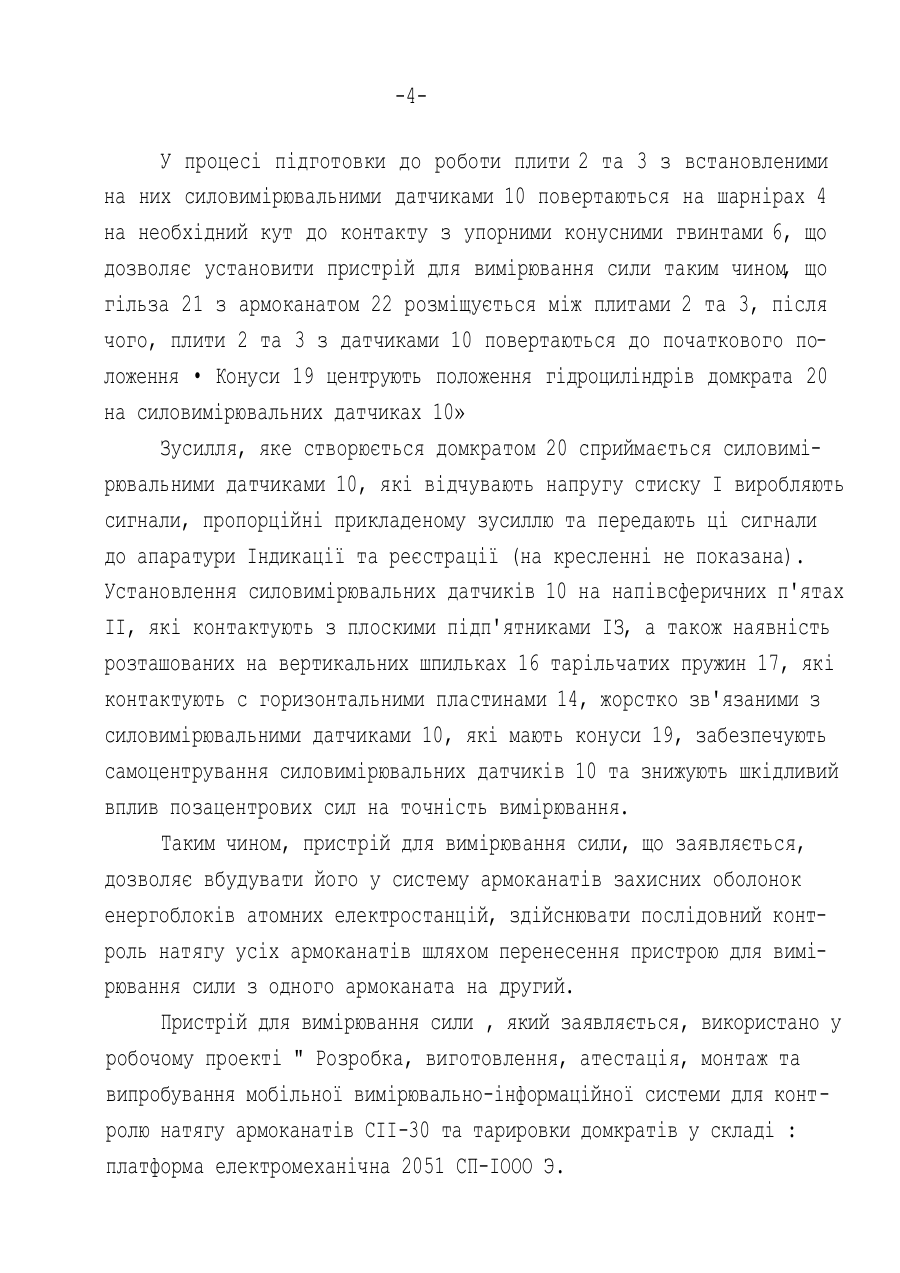

Q Of L tf*o G 01 L 1/22 ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ СИЛИ Винахід належить до силовимірювальної техніки І може бути використаний для вимірювання величини деформації елементів різних пристроїв, зокрема для контролю зусиль натягу армоканатів захисних оболонок енергоблоків атомних електростанцій» ВІДОМІ пристрої для вимірювання зусиль, що виникають під впливом на них навантаження, які містять жорстку рамну основу Із встановленими у модулях, переріз яких має вигляд коробки, силовиміюювальними датчиками (див, наприклад, вантажоприймальний пристрій в вагах для зважування рухомих залізничних составів по патенту України № 13900 - прототип). Недоліком такого пристрою с складність конструкції, обмеженість його використання ( неможливість використання у похилому положенні) зокрема, для установлення його під від'ємним кутом нахилу у системі купольних армоканатів захисних оболонок енергоблоків атомних електростанцій для визначення зусилля їх натягу. Метою даного винаходу є спрощення конструкції силовимірювального пристрою, розширення сфери його використання, зокрема, для можливості визначення у ряді пристроїв зусилля натягу армоканатів, розташованих під різними кутами. До основи винаходу покладено завдання створення конструктивно простого високоточного пристрою для вимірювання сили з широкою сферою використання. Поставлене завдання вирішується тим, що у пристрої для вимішвання сили, який містить жорстку основу з встановленими на ній силовимірювальними датчиками, вузли силовведення, апаратуру Індикації та реєстрації, - основа виконана у вигляді окремих плит , шар -гнірно зв'язаних з перемичкою, силовимірювальні датчики встановлені на напівсферичних п'ятах, які опираються на плоскі пІДп'ятники, жорстко закріплені у плитах, а вузли силовведення виконані у ВИГЛЯДІ жорстко закріплених до верхньої частини силовимірювальних датчиків, горизонтальних пластин, у циліндричних отворах яких розмішені вертикальні шпильки, жорстко закріплені у плитах, при цьому пластини розміщені між тарільчатими пружинами, встановленими на шпильках з можливістю їх стиску» перемичка має жорстко закріплену до неї планку, яка наділена регулювальними конусними гвинтами, а до верхньої частини кожного силовимірювального датчика жорстко закріплена центруюча конусна пластина. Технічним результатом цього винаходу є створення конструктивно простого пристрою для вимітжшання сили широкої сфери використання, який забезпечує за рахунок можливості розгорнення плит з вста новленими на них силовимірювальними датчиками на необхідний кут, вбудову пристрою для вимірювання сили у систему армоканатів захис них оболонок енергоблоків атомних електростанцій, що дає можливість послідовно здійснювати контроль натягу усіх армоканатів шляхом перенесення пристрою для вимірювання сили з одного армоканата на другий. Новину технічного рішення характерізус виконання основи , на яку встановлені силовимірювальні датчики у вигдяді окремих, шарнірно зв'язаних перемичкою плит, а також виконання вузлів силовведення у вигляді жорстко закріплених до верхніх частин силовимірювальних датчиків, пластин, у циліндричних отвірах яких з зазором розміщені вертикальні шпильки з встановленими на них тарільчатими пружинами з можливістю їх стискання» -ЗПорівняльний аналіз технічного рішення» що заявляється з Іншими відомими Із назгково-технічної та патентної літератури рішен нями, дозволяє виявити ознаки» що відрізняють заявлене технічне рішення віл прототипу, що дає можливість авторам зробити висновок про ВІДПОВІДНІСТЬ заявлених ознак критерію "суттєві ВІДМІНИ11, який визначає новину винаходу. На фіг. І та 2 представлено пристрій, що заявляється, на фіг. З - розріз А-А на фіг.2 Пристрій для вимірювання сили складається з розташованих на нерухомій опорі І плит 2 та 3, зв'язаних за допомогою шарнірних осей 4 з перемичкою 5, до якої за допомогою гвинтів 6 жорстко приєднана планка 7, яка мас упорні конусні гвинти 8. Положення шарнірних осей 4 в плитах 2 та 3 фіксується пружинними кільцями 9. СиловимІрювальнІ датчики 10 встановлені на напівсферичних п*ятах II з обмежуючими кільцями 12, які опираються на плоскі підп'ятники ІЗ, жорстко закріплені у плитах 2 та З І які контактують з нерухомою опорою І. До верхніх частин силовимірювальних датчиків 10 жорстко прикріплені горизонтальні пластини 14, у циліндричних от-вірах 15 яких Із зазором розташовані вертикальні шпильки 16,жорстко закріплені у плитах 2 та 3, На шпильках 16 по обидва боки від пластини 14 розмішені тарільчаті пружини 17, які підтиснуті гайками 18. До верхніх частин силовимірювальних датчиків 10 жорстко закріплені центруючі конусні пластини 19. На силовимірювальних датчиках 10 встановлені гідроциліндри домкрата 20. Між плитами 2 та 3 з силовимірювальними датчиками 10 розміщена гільза 21 з армоканатом 22, Пристрій для вимірювання сили працює таким чином. -4У процесі підготовки до роботи плити 2 та 3 з встановленими на них силовимірювальними датчиками 10 повертаються на шарнірах 4 на необхідний кут до контакту з упорними конусними гвинтами 6, що дозволяє установити пристрій для вимірювання сили таким чином, що гільза 21 з армоканатом 22 розміщується між плитами 2 та 3, після чого, плити 2 та 3 з датчиками 10 повертаються до початкового положення • Конуси 19 центрують положення гідроциліндрів домкрата 20 на силовимірювальних датчиках 10» Зусилля, яке створюється домкратом 20 сприймається силовимірювальними датчиками 10, які відчувають напругу стиску І виробляють сигнали, пропорційні прикладеному зусиллю та передають ці сигнали до апаратури Індикації та реєстрації (на кресленні не показана). Установлення силовимірювальних датчиків 10 на напівсферичних п'ятах II, які контактують з плоскими підп'ятниками ІЗ, а також наявність розташованих на вертикальних шпильках 16 тарільчатих пружин 17, які контактують с горизонтальними пластинами 14, жорстко зв'язаними з силовимірювальними датчиками 10, які мають конуси 19, забезпечують самоцентрування силовимірювальних датчиків 10 та знижують шкідливий вплив позацентрових сил на точність вимірювання. Таким чином, пристрій для вимірювання сили, що заявляється, дозволяє вбудувати його у систему армоканатів захисних оболонок енергоблоків атомних електростанцій, здійснювати послідовний контроль натягу усіх армоканатів шляхом перенесення пристрою для вимірювання сили з одного армоканата на другий. Пристрій для вимірювання сили , який заявляється, використано у робочому проекті " Розробка, виготовлення, атестація, монтаж та випробування мобільної вимірювально-інформаційної системи для контролю натягу армоканатів СІІ-30 та тарировки домкратів у складі : платформа електромеханічна 2051 СП-ІООО Э. Пристрій Эля 6UA/L рюбання dt/ли го 22 З.О.
