Спосіб установлення пристрою для вимірювання сили у системі контролю натягу армоканатів захисних оболонок енергоблоків атомних електростанцій

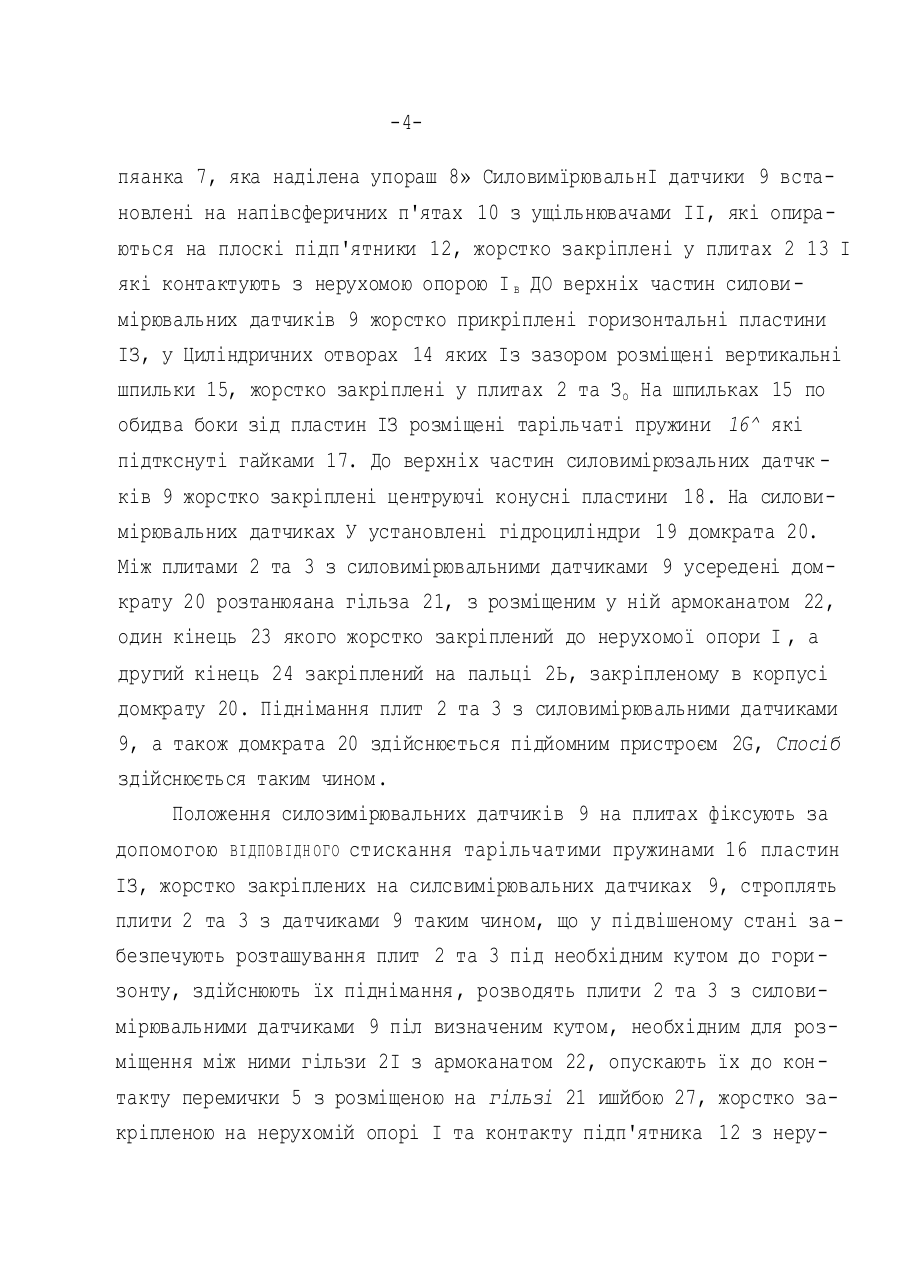

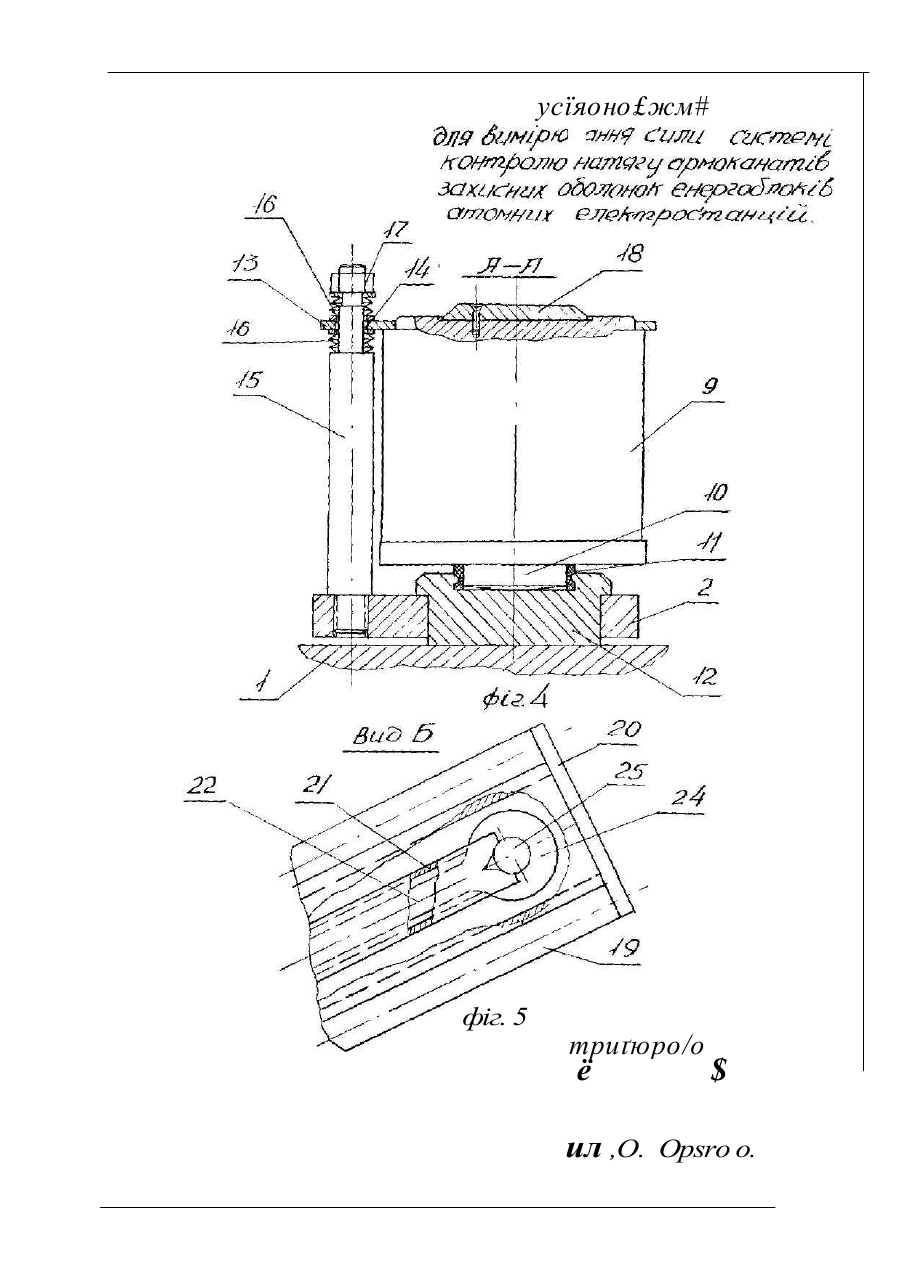

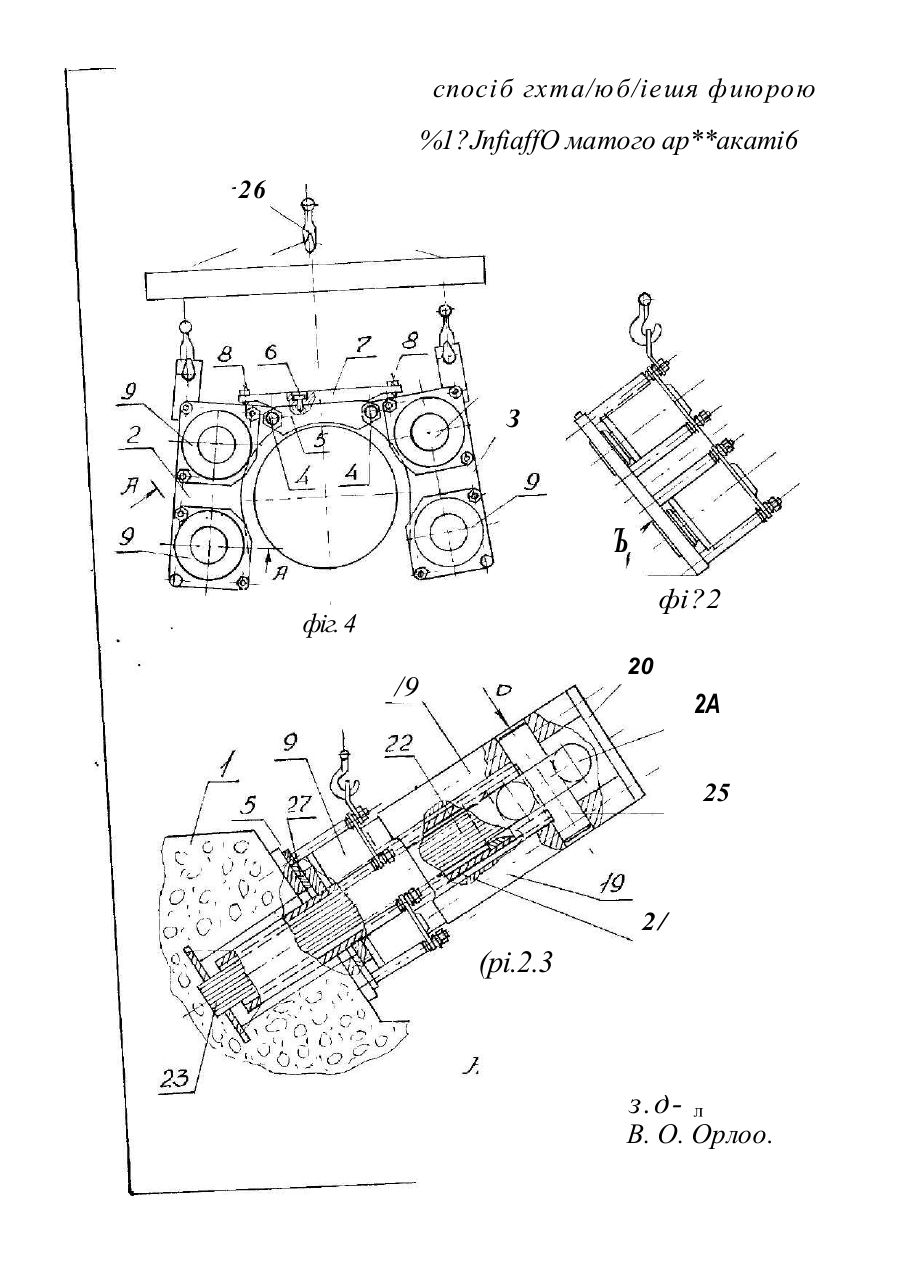

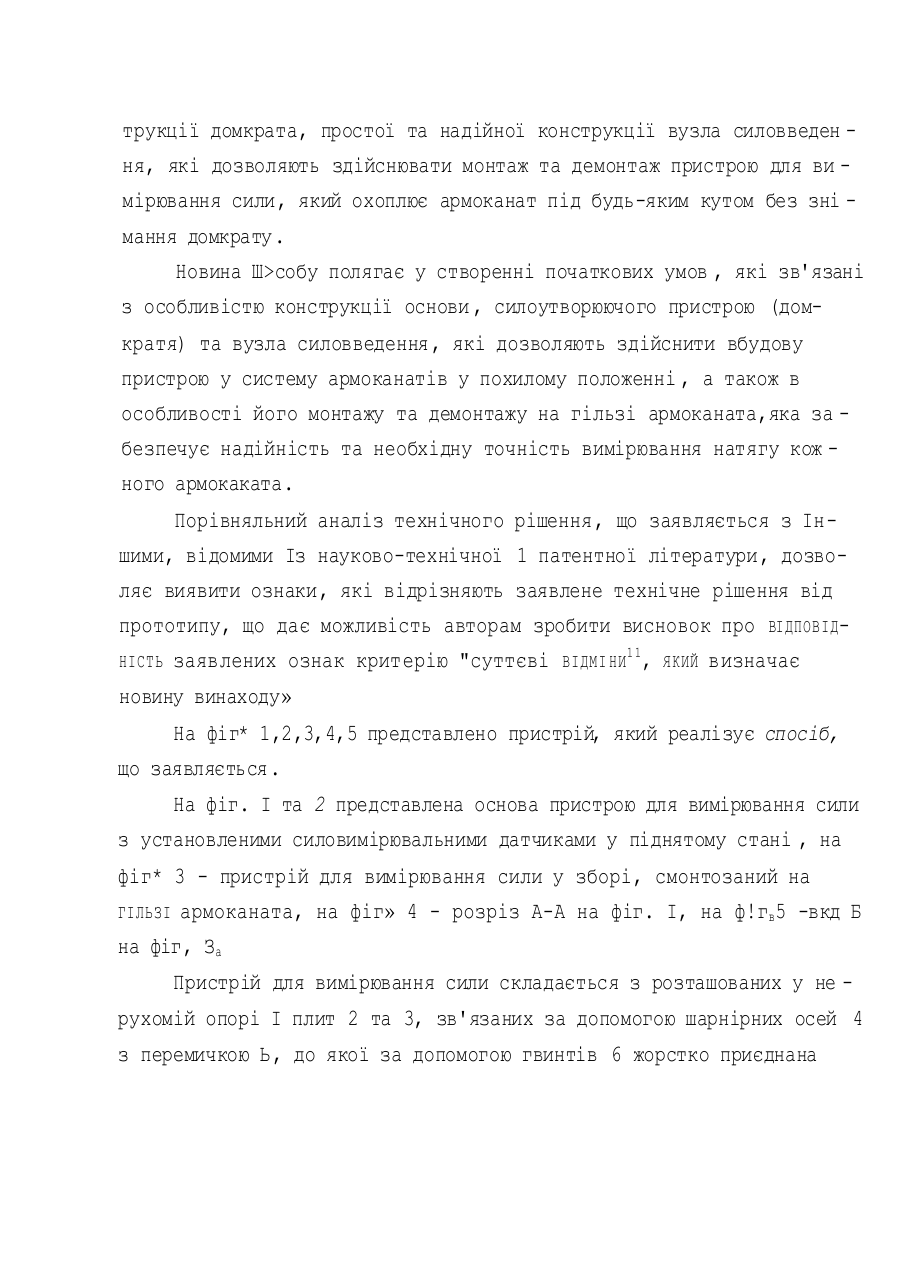

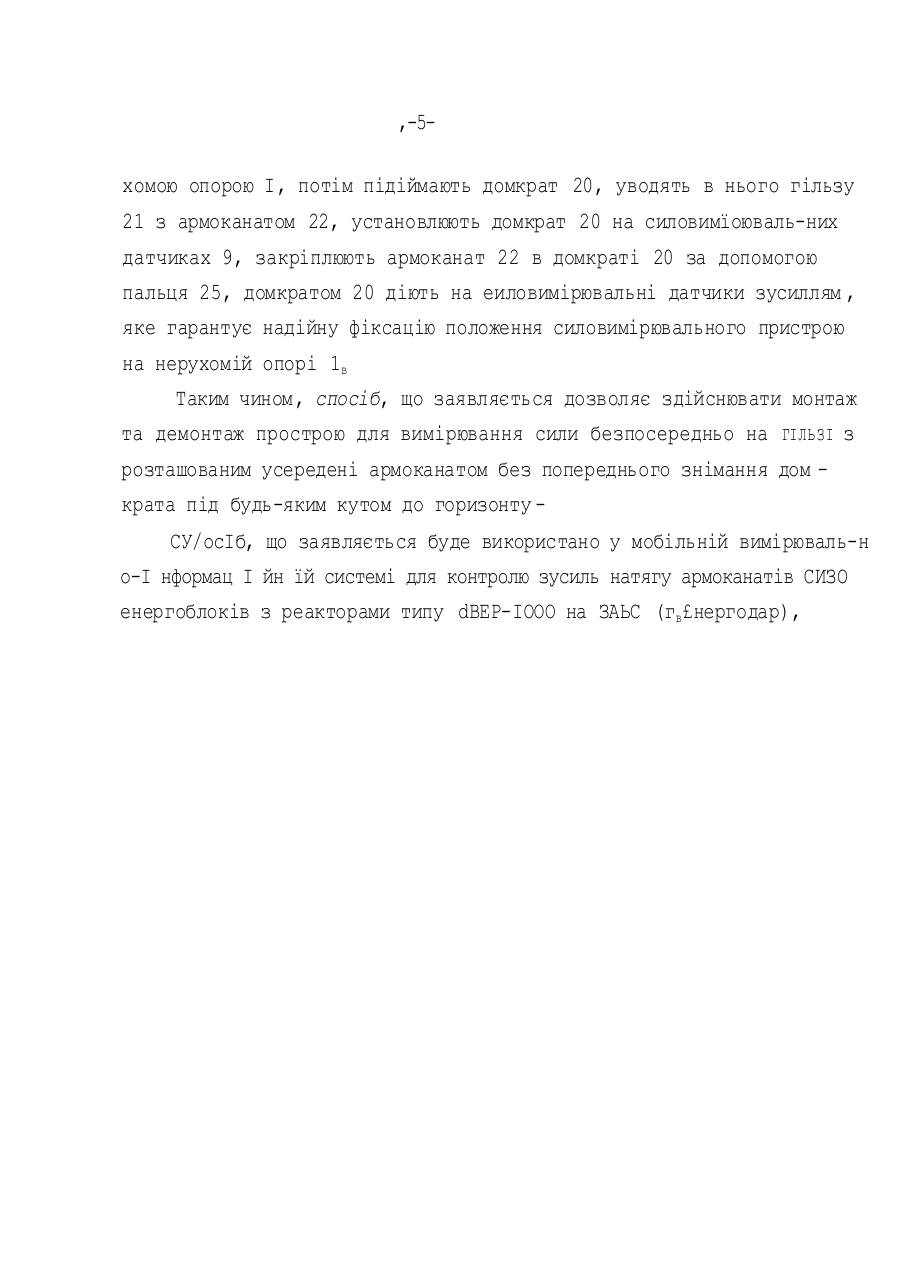

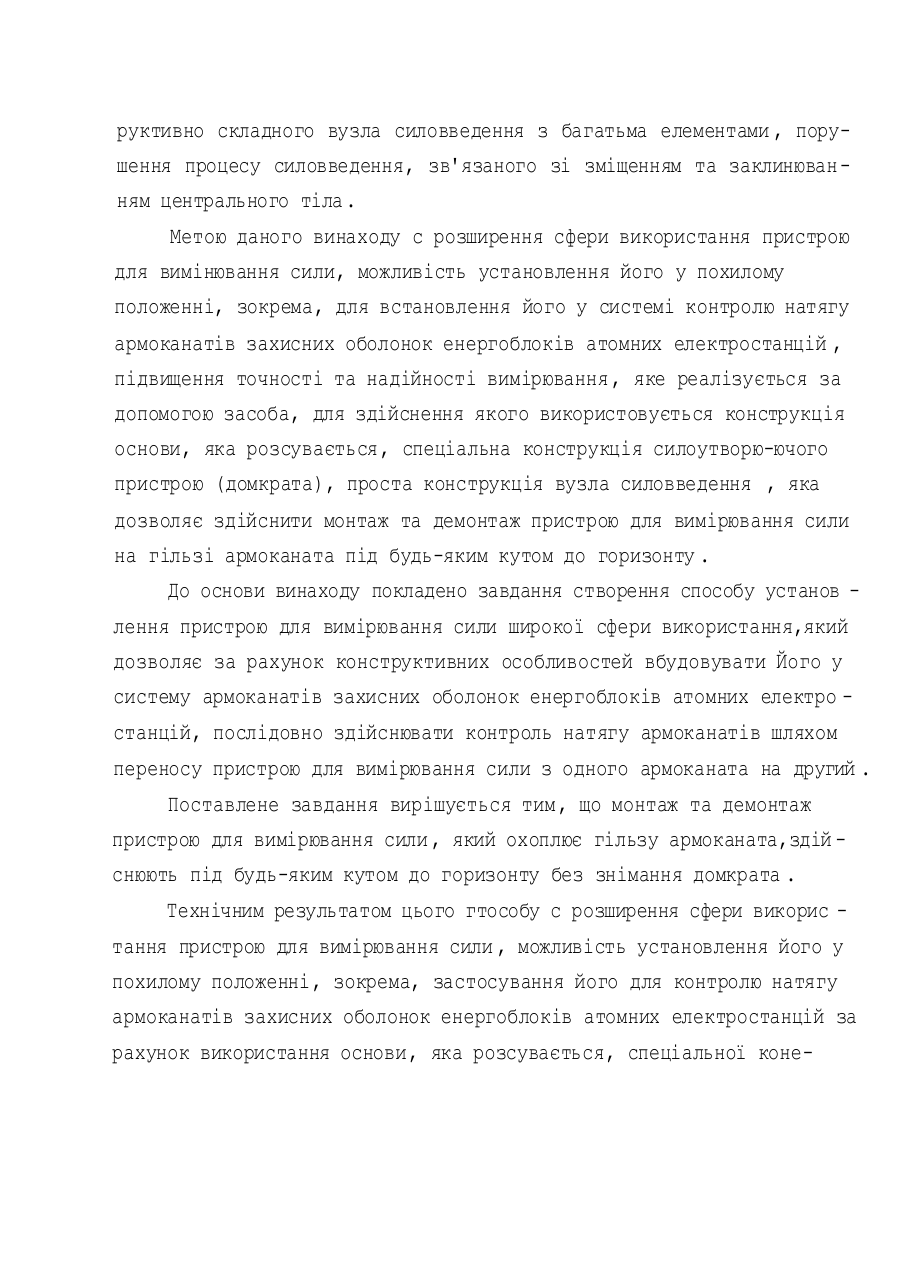

G 01 L 1/22 СП С GIB УСТАНОВЛЕННЯ ПРИСТРОЮ ДЛЯ ВИМІРЮВАННЯ СИЛИ У СИСТЕМІ КОНТРОЛЮ НАТЯГУ АРМОКАНАТІВ ЗАХИСНИХ ОБОЛОНОК ЕНЕРГОБЛОКІВ АТОМНИХ ЕЛЕКТРОСТАНЦІЙ Винахід належить до силовимірговальної техніки І може бути ви користаний для вимірювання величини зусиль деформованого стану еле ментів різних пристроїв, зокрема, для контролю зусиль натягу армоканатів захисних оболонок атомних електростанцій » ВІДОМІспособи установлення пристроїв для вимірювання сили, при яких жорстку основу з розташованими на ній силовимірювальними дат чиками встановлюють на горизонтальну опору , розміщують на силовимірювальних датчиках вантажоприймальну платформу , встановлюють на основі вузол силовведення, який складається з центрального тіла, яке перекочується за допомогою роликів по нахильним плоским опорним елементам, навантажують вантажоприймальну платформу » передають зусилля від навантаження на силовимірювальні датчики , стабілізують процес силовведення, компенсують шкідливий вплив позацентрових сил на точність вимірювання за рахунок перекочування центрального тіла пп роликах, які контактують з верхнім та нижнім елементом ( див, наприклад, засіб установлення силовимірювального пристрою , який реалізується у ваговимірювальному пристрої по а»с#№ 1670423-прототип)* Недоліком такого пристрою є обмеженість його використання , неможливість установлення його у похилому положенні на гільзах армо канатів захисних оболонок енергоблоків атомних електростанцій Із-за можливого зміщення вантажоприймальної платформи , а також надос-татня надійність І точність вимірювання Із-за використання конст руктивно складного вузла силовведення з багатьма елементами , порушення процесу силовведення, зв'язаного зі зміщенням та заклинюванням центрального тіла. Метою даного винаходу с розширення сфери використання пристрою для вимінювання сили, можливість установлення його у похилому положенні, зокрема, для встановлення його у системі контролю натягу армоканатів захисних оболонок енергоблоків атомних електростанцій , підвищення точності та надійності вимірювання, яке реалізується за допомогою засоба, для здійснення якого використовується конструкція основи, яка розсувається, спеціальна конструкція силоутворю-ючого пристрою (домкрата), проста конструкція вузла силовведення , яка дозволяє здійснити монтаж та демонтаж пристрою для вимірювання сили на гільзі армоканата під будь-яким кутом до горизонту . До основи винаходу покладено завдання створення способу установ лення пристрою для вимірювання сили широкої сфери використання,який дозволяє за рахунок конструктивних особливостей вбудовувати Його у систему армоканатів захисних оболонок енергоблоків атомних електро станцій, послідовно здійснювати контроль натягу армоканатів шляхом переносу пристрою для вимірювання сили з одного армоканата на другий . Поставлене завдання вирішується тим, що монтаж та демонтаж пристрою для вимірювання сили , який охоплює гільзу армоканата,здій снюють під будь-яким кутом до горизонту без знімання домкрата . Технічним результатом цього гтособу с розширення сфери викорис тання пристрою для вимірювання сили , можливість установлення його у похилому положенні, зокрема, застосування його для контролю натягу армоканатів захисних оболонок енергоблоків атомних електростанцій за рахунок використання основи, яка розсувається, спеціальної коне трукції домкрата, простої та надійної конструкції вузла силовведен ня, які дозволяють здійснювати монтаж та демонтаж пристрою для ви мірювання сили, який охоплює армоканат під будь-яким кутом без зні мання домкрату. Новина Ш>собу полягає у створенні початкових умов , які зв'язані з особливістю конструкції основи , силоутворюючого пристрою (домкратя) та вузла силовведення, які дозволяють здійснити вбудову пристрою у систему армоканатів у похилому положенні , а також в особливості його монтажу та демонтажу на гільзі армоканата,яка за безпечує надійність та необхідну точність вимірювання натягу кож ного армокаката. Порівняльний аналіз технічного рішення, що заявляється з Іншими, відомими Із науково-технічної 1 патентної літератури, дозволяє виявити ознаки, які відрізняють заявлене технічне рішення від прототипу, що дає можливість авторам зробити висновок про ВІДПОВІД11 НІСТЬ заявлених ознак критерію "суттєві ВІДМІ НИ , ЯКИЙ визначає новину винаходу» На фіг* 1,2,3,4,5 представлено пристрій, який реалізує спосіб, що заявляється. На фіг. І та 2 представлена основа пристрою для вимірювання сили з установленими силовимірювальними датчиками у піднятому стані , на фіг* 3 - пристрій для вимірювання сили у зборі, смонтозаний на ГІЛЬЗІ армоканата, на фіг» 4 - розріз А-А на фіг. І, на ф!гв5 -вкд Б на фіг, За Пристрій для вимірювання сили складається з розташованих у не рухомій опорі І плит 2 та 3, зв'язаних за допомогою шарнірних осей 4 з перемичкою Ь, до якої за допомогою гвинтів 6 жорстко приєднана -4пяанка 7, яка наділена упораш 8» СиловимїрювальнІ датчики 9 встановлені на напівсферичних п'ятах 10 з ущільнювачами II, які опираються на плоскі підп'ятники 12, жорстко закріплені у плитах 2 13 І які контактують з нерухомою опорою І в ДО верхніх частин силови мірювальних датчиків 9 жорстко прикріплені горизонтальні пластини ІЗ, у Циліндричних отворах 14 яких Із зазором розміщені вертикальні шпильки 15, жорстко закріплені у плитах 2 та Зо На шпильках 15 по обидва боки зід пластин ІЗ розміщені тарільчаті пружини 16^ які підткснуті гайками 17. До верхніх частин силовимірюзальних датчк ків 9 жорстко закріплені центруючі конусні пластини 18. На силовимірювальних датчиках У установлені гідроциліндри 19 домкрата 20. Між плитами 2 та 3 з силовимірювальними датчиками 9 усередені домкрату 20 розтанюяана гільза 21, з розміщеним у ній армоканатом 22, один кінець 23 якого жорстко закріплений до нерухомої опори І , а другий кінець 24 закріплений на пальці 2Ь, закріпленому в корпусі домкрату 20. Піднімання плит 2 та 3 з силовимірювальними датчиками 9, а також домкрата 20 здійснюється підйомним пристроєм 2G, Спосіб здійснюється таким чином. Положення силозимірювальних датчиків 9 на плитах фіксують за допомогою ВІДПОВІДН ОГО стискання тарільчатими пружинами 16 пластин ІЗ, жорстко закріплених на силсвимірювальних датчиках 9, строплять плити 2 та 3 з датчиками 9 таким чином, що у підвішеному стані забезпечують розташування плит 2 та 3 під необхідним кутом до гори зонту, здійснюють їх піднімання, розводять плити 2 та 3 з силовимірювальними датчиками 9 піл визначеним кутом, необхідним для розміщення між ними гільзи 2І з армоканатом 22, опускають їх до контакту перемички 5 з розміщеною на гільзі 21 ишйбою 27, жорстко закріпленою на нерухомій опорі І та контакту підп'ятника 12 з неру ,-5хомою опорою І, потім підіймають домкрат 20, уводять в нього гільзу 21 з армоканатом 22, установлюють домкрат 20 на силовимїоюваль-них датчиках 9, закріплюють армоканат 22 в домкраті 20 за допомогою пальця 25, домкратом 20 діють на еиловимірювальні датчики зусиллям , яке гарантує надійну фіксацію положення силовимірювального пристрою на нерухомій опорі 1в Таким чином, спосіб, що заявляється дозволяє здійснювати монтаж та демонтаж прострою для вимірювання сили безпосередньо на ГІЛЬЗІ з розташованим усередені армоканатом без попереднього знімання дом крата під будь-яким кутом до горизонту СУ/осІб, що заявляється буде використано у мобільній вимірюваль-н о-І нформац І йн їй системі для контролю зусиль натягу армоканатів СИЗО енергоблоків з реакторами типу dBEP-ІООО на ЗАЬС (гв£нергодар), спосіб гхта/юб/іешя фиюрою %1?JnfiaffO матого ар**акаті6 26 З Ъ фі?2 і фіг. 4 20 /9 2А 25 2/ (рі.2.3 з.д л В. О. Орлоо. усїяоно£жм# фіг. 5 триґюро/о ё ил ,O. $ Opsro о.
