Електронагрівач
Формула / Реферат
Електронагрівач, що включає нагрівний елемент, струмопідводи, ізоляційні і захисні від механічних пошкоджень покриття, який відрізняється тим, що нагрівальний елемент із струмопровідної тканини в вигляді устілки для взуття розміщено між ізоляційними і захисними покриттями, одним з яких є металеві штаби з міді і сталі розмещені по черзі.
Текст

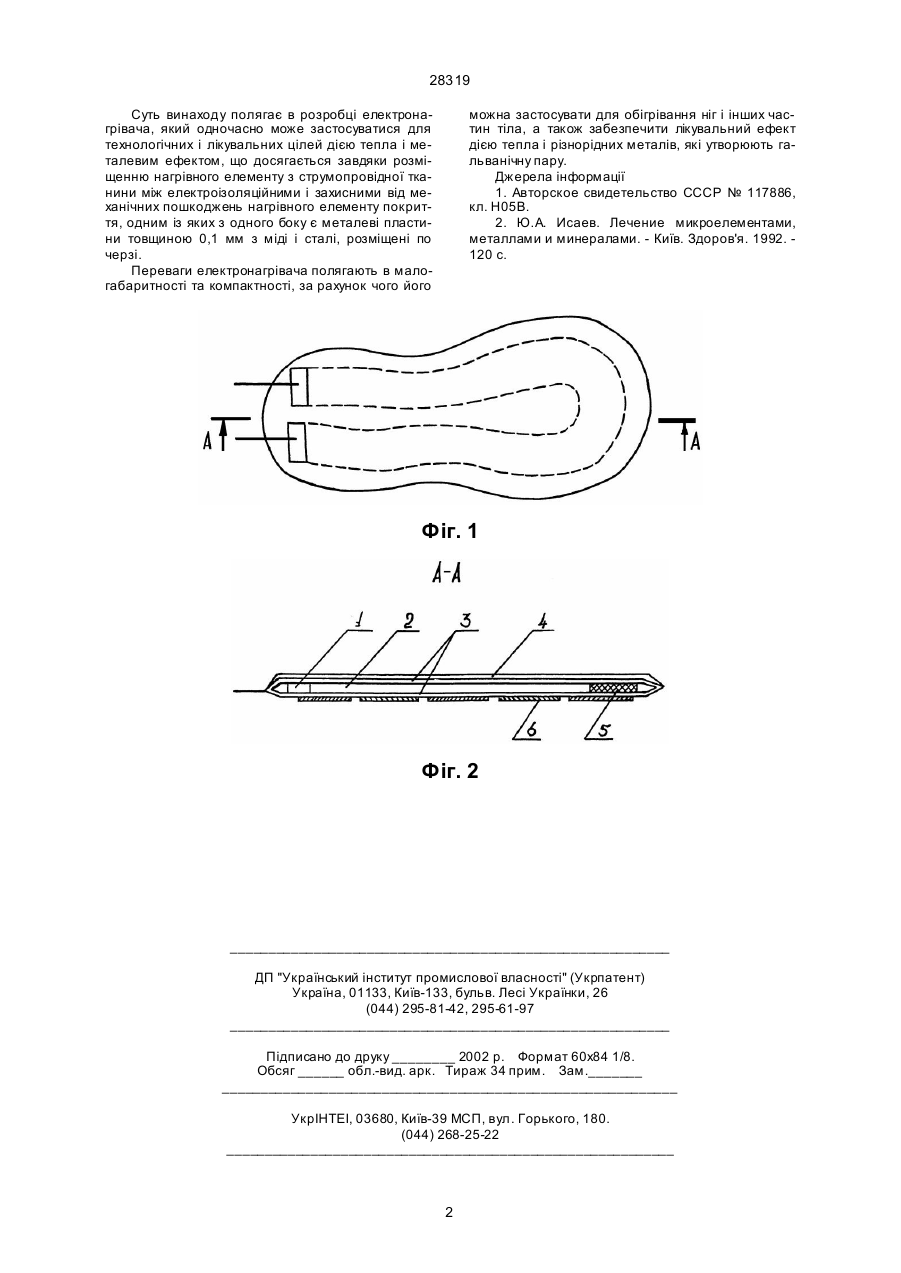

Електронагрівач, що включає нагрівний елемент, струмопідводи, ізоляційні і захисні від механічних пошкоджень покриття, який відрізняється тим, що нагрівальний елемент із струмопровідної тканини в вигляді устілки для взуття розміщено між ізоляційними і захисними покриттями, одним з яких є металеві штаби з міді і сталі, розмещені по черзі. (19) (21) 96062290 (22) 11.06.1996 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Мурзін Володимир Костянтинович (73) ПОЛТАВСЬКИЙ СІЛЬСЬКОГОСПОДАРСЬКИЙ ІНСТИТУТ 28319 Суть винаходу полягає в розробці електронагрівача, який одночасно може застосуватися для технологічних і лікувальних цілей дією тепла і металевим ефектом, що досягається завдяки розміщенню нагрівного елементу з струмопровідної тканини між електроізоляційними і захисними від механічних пошкоджень нагрівного елементу покриття, одним із яких з одного боку є металеві пластини товщиною 0,1 мм з міді і сталі, розміщені по черзі. Переваги електронагрівача полягають в малогабаритності та компактності, за рахунок чого його можна застосувати для обігрівання ніг і інших частин тіла, а також забезпечити лікувальний ефект дією тепла і різнорідних металів, які утворюють гальванічну пару. Джерела інформації 1. Авторское свидетельство СССР № 117886, кл. Н05В. 2. Ю.А. Исаев. Лечение микроелементами, металлами и минералами. - Київ. Здоров'я. 1992. 120 с. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюElectrical heater
Автори англійськоюMurzin Volodymyr Kostiantynovych
Назва патенту російськоюЭлектронагреватель
Автори російськоюМурзин Владимир Константинович
МПК / Мітки
МПК: H05B 3/34
Мітки: електронагрівач
