Пристрій для установки корисних навантажень на платформі ракети

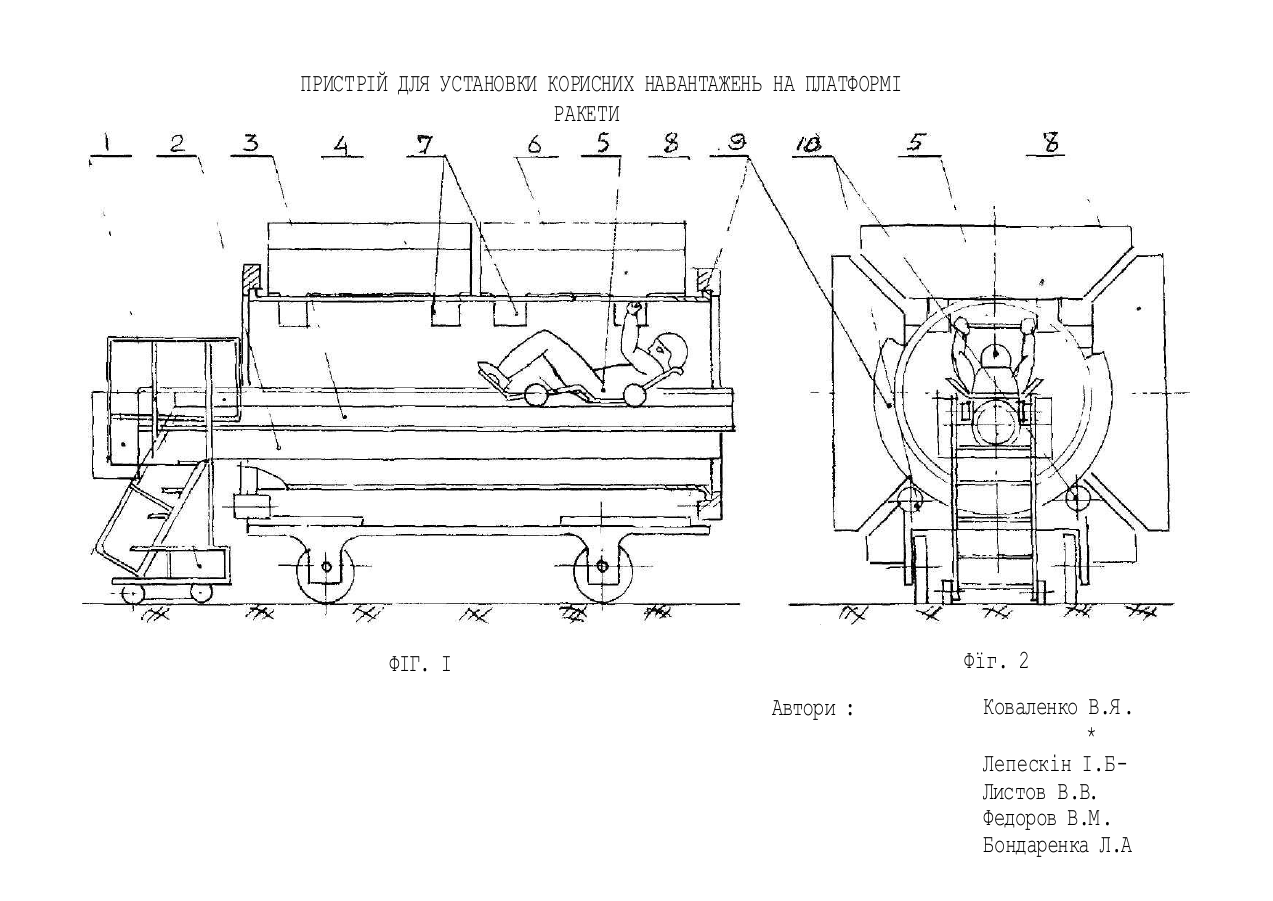

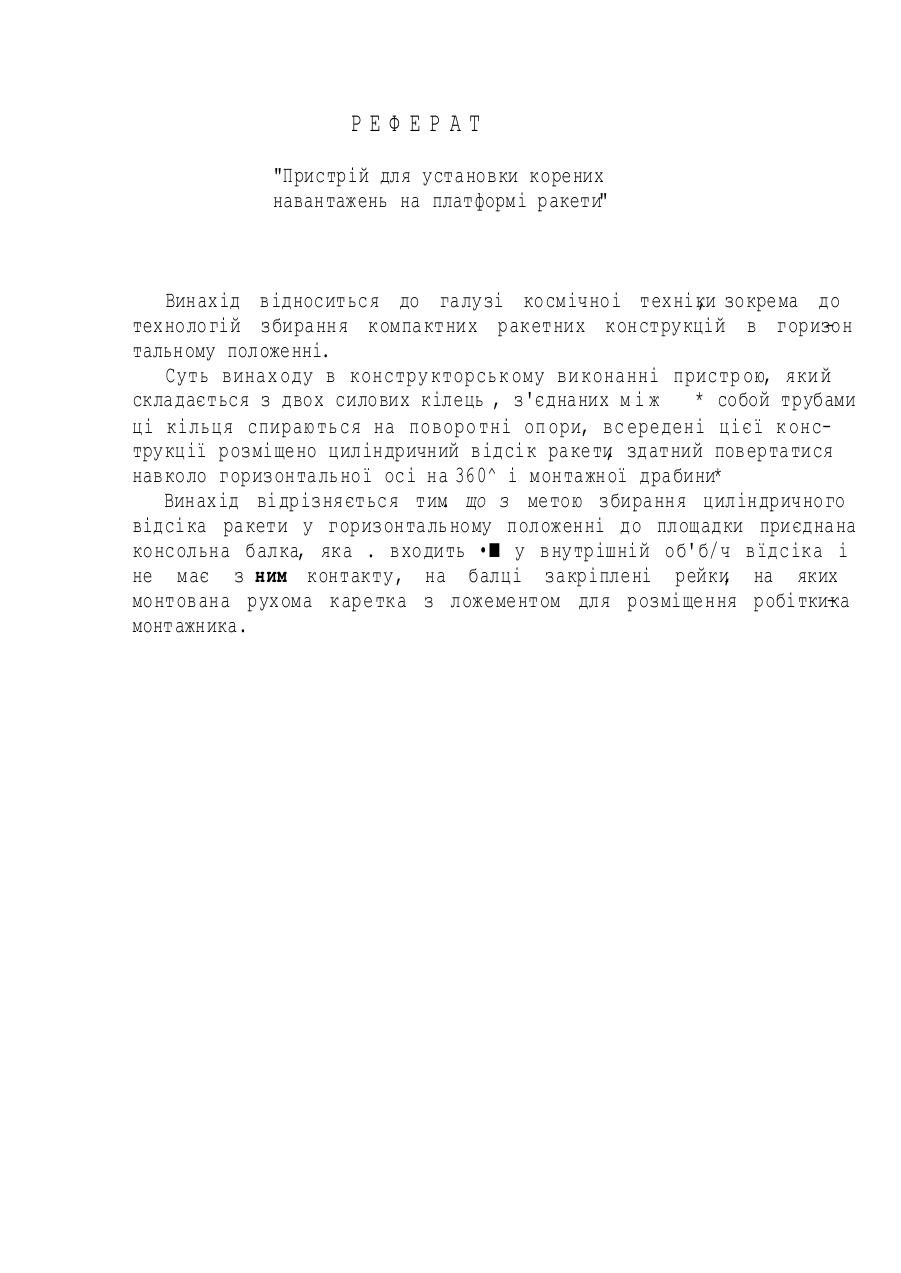

-I , : g Пристрій для установки корисних "//Л toDUr /t/2. навантажень на платформі ракети S/OL Пропонуємий винахід відноситься до галузі космічної техніки , зокрема , до технологій збирання компактних ракетних конструк цій при горизонтальному іх транспортуванні і збираннню ракети в цілому при установці корисних навантажень на поверхні конс трукцій, близьких до циліндричних. Відомі конструкції відсіків » у яких монтуються корисні навантаження ц вигляді закріплення на об'ємні ферми наприклад , супутників або головних частин ракет у випадку вільного доступу до вузлів з'єднання, переважно у вертикальному положенні . Ці конструктивні ріиення становляться непридатними,коли виникає необхідність тісного монтажу значноі кількості об'єктів на ракеті, при цьому доступ до вузлів з'єднання обмежений особливо , при горизонтальному положенні ракети . Найбільш близьким по технічній суті аналогом (прототипом) обладнання для монтажу є пересувні площадки з драбинами (1), які широко використовуються у цехах збирання машинобудівних (ракетних, авіаційних) заводів або м'які мати, які вкладаються на внутрішній поверхні відсіків , і по яких може пересуватися , не порушуючи елементів конструкції робітник-контажник» , Сумісними ознаками найбільш близького прототипу наприклад , драбини з площадкою для робітника-монтажника є драбина, опори , драбини і площадка для робітника » При широкій розповсюдженості таких конструкцій вони мають суттєвий недолік - можливість роботи тільки в зоні доступності рук робітника до обслуговуємих вузлів з послідуючим переміщен ням усіеГ площадки з драбинами. В деяких випадках цей недолік виключається використанням м'яких матів при іх укладці у внутрішніх об'ємах збираємих конструкцій, якщо це дозволяє міцність конструкції або чистота приміщень для збирання. В той же час мають місце випадки у яких контакт або опирання , на внутрішні поверхні не допускається по вимогам міцності,недо пусимості забруднення відсіків та інше особливо при обмежених , вільних об'ємах відсіків» Ч основу винаходу поставлене завдання створення пристрою-ста пелю для монтажу корисних навантаженьна зовнішню поверхню циліндричного відсіка або об'ємної ферми ракети в умовах відсутності доступу зовні до вузлів з'єднання при тісній уста новці навантажень на цьому відсіку в декілька ярусів при гори зонтальному положенні об'єкту » Поставлене завдання вир і ідеться так що стапель виконується , у вигляді двох силових кілець з'єднаних між собою трубами з , , розміщеним у ньому циліндричним відсіком ракети при цьому вка, зані кільця мають можливість обертатися навколо осі ракети на 360 .3 одного боку пристрога-стапелю монтована площадка до якоі , приееднана консольна балка, яка входить у внутрішній об'см циліндричного відсіка і не має з ним контакту при чому на цій , балці встановлені дві паралельні рейки по яким переміщується , рухома каретка з ложементам для розміщення робітника-монтакника . Новим у винаході є те що у внутрішньому об'ємі відсіка роз , міщена (всунута) паралельно його осі консольна балка вставлена , на верхній частині площадки з драбиною без контакту балки з , конструкцією на консольній балці встановлені дві рейки по яким , ходить рухома каретка з робітником , який має доступ зсередени до будь якого місця внутріашьоі поверхні відсіка, при цьому увесь відсік відносно консольної балки мас можливість обертатися на 360 . Винахідницький рівень досягається зв. рахунок ці к нових ознак, які і будуть використані на зкеплуатаційному зразку виго, товленому для установки космічних апаратів що виводяться на , орбіту ракетою» Для пояснення суті винаходу додаються креслення , на яких на Фіг Л зображено загальний вигляд боковоі проекціі пристрою для установки корисних навантажень у відсіку ракети на фіг,2 зоб, ражено загальний вигляд торцовоі проекціі . Пристрій для установки корисних навантажень включає драбину з основою і » на якій змонтована консольна балка 2 з рейками 3, рухомою кареткою 4 з робітником 5, які розміщують у відсіку 6 зплощадками ? під супутники 8, а уся сборка лягає на силових кільцях Э та опорах І 0, Установку корисних навантажень на відсік ракети виконують у такій послідовності. Ціліндричний відсік ракети 6 ( закріплений на силових кільцях Э, які спираються на циліндричні опори І 0, установлюється гори зонтально. У внутрішній об'єм відсіка введена консольна балка 2 пристрою . На рухому каретку 4 розміщується (лягає) горилиць мон тажник 5 і займає положення для монтажу 1-го корисного наванта ження-супутників 8.Його подають зверху на циліндричний відсік і опускашть на належні місця 7 з'еднання.Монтажник із середени від сіка 6 з'єднує механічні та злектричні комунікації Після закріп. лення першого корисного навантаження 8 увесь відсік 6 повертають на І80 і монтують друге корисне навантаження симетрично першому Далі послідовно монтують корисні навантаження , які залишилися . навантажень в умовах відсутності доступу з зовнішньої поверхні відсіку І максимально виключити забруднення корисних навантажень в процесі іхнього з'єднання . І.Н.И.Иваничков. Монтаж, эксплуатация и ремонт подъемно транспортных машин. Москва,' Машиностроение, 198ІГІ РЕФЕРАТ "Пристрій для установки корених навантажень на платформі ракети" Винахід відноситься до галузі космічноі техніки зокрема до , технологій збирання компактних ракетних конструкцій в горизон тальному положенні. Суть винах оду в констру кторськ ому ви конанні пристр ою, яки й складається з двох силових кілець , з'єднаних м і ж * собой трубами ці кільця спираю ться на поворо тні оп ори, вс ередені цієї к онструкції розміщено циліндричний відсік ракети здатний повертатися , навколо горизонтальної осі на 360^ і монтажної драбини* Винахід відрізняється тим що з метою збирання циліндричного . відсіка ракети у горизонтальному положенні до площадки приєднана консольна балка, яка . входить • у внутрішній об'б/ч вїдсіка і не має з ним контакту, на балці закріплені рейки на яких , монтована рухома каретка з ложементом для розміщення робіткика монтажника. ПРИСТРІЙ ДЛЯ УСТАНОВКИ КОРИСНИХ НАВАНТАЖЕНЬ НА ПЛАТФОРМІ РАКЕТИ Фїг. 2 ФІГ. І Автори : Коваленко В.Я. * Лепескін І.БЛистов В.В. Федоров В.М. Бондаренка Л.А
