Зйомний мостовидний протез

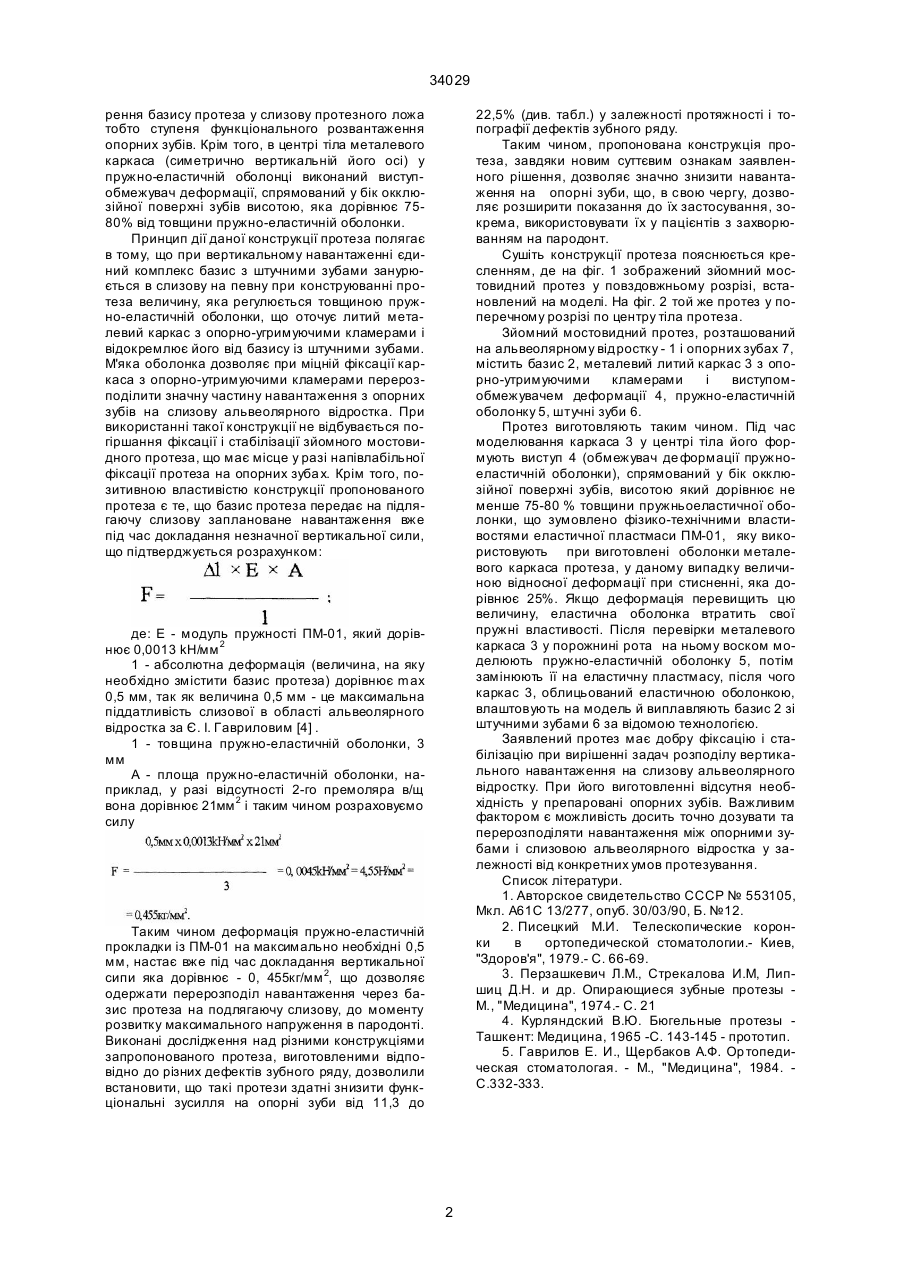

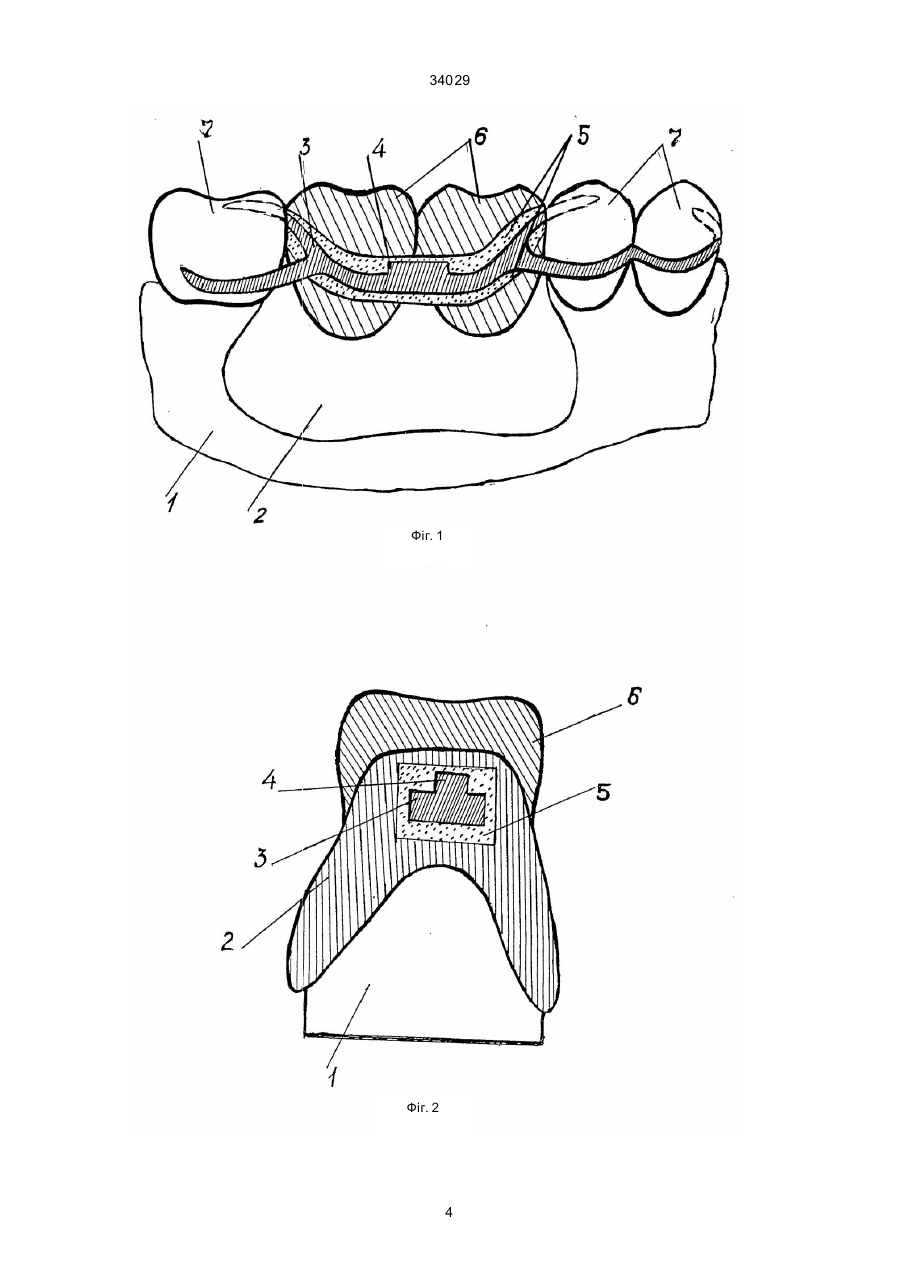

Зйомний мостовидний протез, який складається з суцільнолитого металевого каркаса з опо 34029 рення базису протеза у слизову протезного ложа тобто ступеня функціонального розвантаження опорних зубів. Крім того, в центрі тіла металевого каркаса (симетрично вертикальній його осі) у пружно-еластичній оболонці виконаний виступобмежувач деформації, спрямований у бік окклюзійної поверхні зубів висотою, яка дорівнює 7580% від товщини пружно-еластичній оболонки. Принцип дії даної конструкції протеза полягає в тому, що при вертикальному навантаженні єдиний комплекс базис з штучними зубами занурюється в слизову на певну при конструюванні протеза величину, яка регулюється товщиною пружно-еластичній оболонки, що оточує литий металевий каркас з опорно-угримуючими кламерами і відокремлює його від базису із штучними зубами. М'яка оболонка дозволяє при міцній фіксації каркаса з опорно-утримуючими кламерами перерозподілити значну частину навантаження з опорних зубів на слизову альвеолярного відростка. При використанні такої конструкції не відбувається погіршання фіксації і стабілізації зйомного мостовидного протеза, що має місце у разі напівлабільної фіксації протеза на опорних зуба х. Крім того, позитивною властивістю конструкції пропонованого протеза є те, що базис протеза передає на підлягаючу слизову заплановане навантаження вже під час докладання незначної вертикальної сили, що підтверджується розрахунком: 22,5% (див. табл.) у залежності протяжності і топографії дефектів зубного ряду. Таким чином, пропонована конструкція протеза, завдяки новим суттєвим ознакам заявленного рішення, дозволяє значно знизити навантаження на опорні зуби, що, в свою чергу, дозволяє розширити показання до їх застосування, зокрема, використовувати їх у пацієнтів з захворюванням на пародонт. Сушіть конструкції протеза пояснюється кресленням, де на фіг. 1 зображений зйомний мостовидний протез у повздовжньому розрізі, встановлений на моделі. На фіг. 2 той же протез у поперечному розрізі по центру тіла протеза. Зйомний мостовидний протез, розташований на альвеолярному відростку - 1 і опорних зубах 7, містить базис 2, металевий литий каркас 3 з опорно-утримуючими кламерами і виступомобмежувачем деформації 4, пружно-еластичній оболонку 5, штучні зуби 6. Протез виготовляють таким чином. Під час моделювання каркаса 3 у центрі тіла його формують виступ 4 (обмежувач де формації пружноеластичній оболонки), спрямований у бік окклюзійної поверхні зубів, висотою який дорівнює не менше 75-80 % товщини пружньоеластичної оболонки, що зумовлено фізико-технічними властивостями еластичної пластмаси ПМ-01, яку використовують при виготовлені оболонки металевого каркаса протеза, у даному випадку величиною відносної деформації при стисненні, яка дорівнює 25%. Якщо деформація перевищить цю величину, еластична оболонка втратить свої пружні властивості. Після перевірки металевого каркаса 3 у порожнині рота на ньому воском моделюють пружно-еластичній оболонку 5, потім замінюють її на еластичну пластмасу, після чого каркас 3, облицьований еластичною оболонкою, влаштовують на модель й виплавляють базис 2 зі штучними зубами 6 за відомою технологією. Заявлений протез має добру фіксацію і стабілізацію при вирішенні задач розподілу вертикального навантаження на слизову альвеолярного відростку. При його виготовленні відсутня необхідність у препаровані опорних зубів. Важливим фактором є можливість досить точно дозувати та перерозподіляти навантаження між опорними зубами і слизовою альвеолярного відростка у залежності від конкретних умов протезування. Список літератури. 1. Авторское свидетельство СССР № 553105, Мкл. А61С 13/277, опуб. 30/03/90, Б. №12. 2. Писецкий М.И. Телескопические коронки в ортопедической стоматологии.- Киев, "Здоров'я", 1979.- С. 66-69. 3. Перзашкевич Л.М., Стрекалова И.М, Липшиц Д.Н. и др. Опирающиеся зубные протезы М., "Медицина", 1974.- С. 21 4. Курляндский В.Ю. Бюгельные протезы Ташкент: Медицина, 1965 -С. 143-145 - прототип. 5. Гаврилов Е. И., Щербаков А.Ф. Ор топедическая стоматологая. - М., "Медицина", 1984. С.332-333. де: Е - модуль пружності ПМ-01, який дорівнює 0,0013 kН/мм 2 1 - абсолютна деформація (величина, на яку необхідно змістити базис протеза) дорівнює max 0,5 мм, так як величина 0,5 мм - це максимальна піддатливість слизової в області альвеолярного відростка за Є. І. Гавриловим [4] . 1 - товщина пружно-еластичній оболонки, 3 мм А - площа пружно-еластичній оболонки, наприклад, у разі відсутності 2-го премоляра в/щ вона дорівнює 21мм 2 і таким чином розраховуємо силу Таким чином деформація пружно-еластичній прокладки із ПМ-01 на максимально необхідні 0,5 мм, настає вже під час докладання вертикальної сипи яка дорівнює - 0, 455кг/мм 2, що дозволяє одержати перерозподіл навантаження через базис протеза на подлягаючу слизову, до моменту розвитку максимального напруження в пародонті. Виконані дослідження над різними конструкціями запропонованого протеза, виготовленими відповідно до різних дефектів зубного ряду, дозволили встановити, що такі протези здатні знизити функціональні зусилля на опорні зуби від 11,3 до 2 34029 Таблиця 3 34029 Фіг. 1 Фіг. 2 4 34029 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 5
