Установка для рятування гірників при аваріях

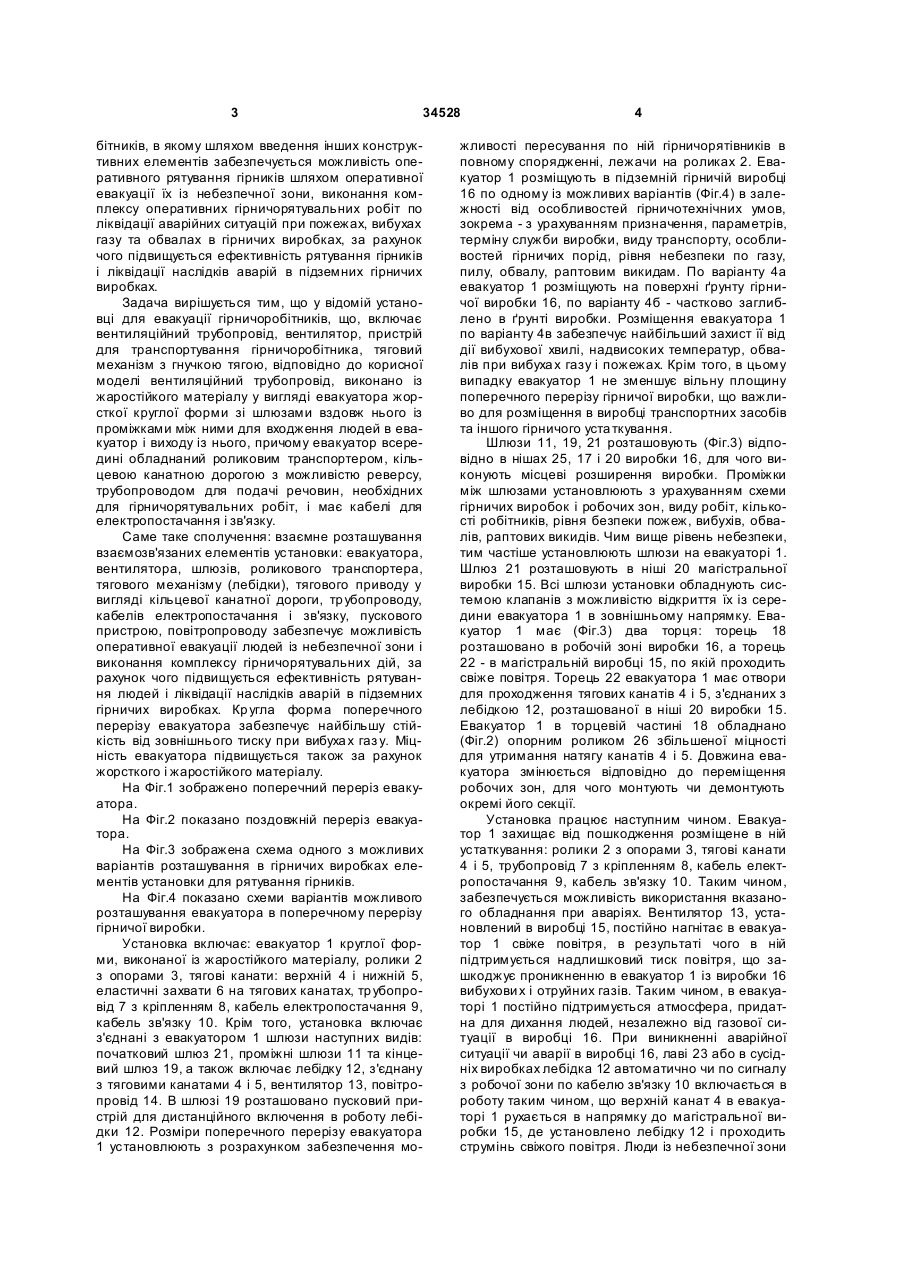

Установка для рятування гірників при аваріях, що включає вентиляційний трубопровід, вхід якого 3 34528 бітників, в якому шляхом введення інших конструктивних елементів забезпечується можливість оперативного рятування гірників шляхом оперативної евакуації їх із небезпечної зони, виконання комплексу оперативних гірничорятувальних робіт по ліквідації аварійних ситуацій при пожежах, вибухах газу та обвалах в гірничих виробках, за рахунок чого підвищується ефективність рятування гірників і ліквідації наслідків аварій в підземних гірничих виробках. Задача вирішується тим, що у відомій установці для евакуації гірничоробітників, що, включає вентиляційний трубопровід, вентилятор, пристрій для транспортування гірничоробітника, тяговий механізм з гнучкою тягою, відповідно до корисної моделі вентиляційний трубопровід, виконано із жаростійкого матеріалу у вигляді евакуатора жорсткої круглої форми зі шлюзами вздовж нього із проміжками між ними для входження людей в евакуатор і виходу із нього, причому евакуатор всередині обладнаний роликовим транспортером, кільцевою канатною дорогою з можливістю реверсу, трубопроводом для подачі речовин, необхідних для гірничорятувальних робіт, і має кабелі для електропостачання і зв'язку. Саме таке сполучення: взаємне розташування взаємозв'язаних елементів установки: евакуатора, вентилятора, шлюзів, роликового транспортера, тягового механізму (лебідки), тягового приводу у вигляді кільцевої канатної дороги, тр убопроводу, кабелів електропостачання і зв'язку, пускового пристрою, повітропроводу забезпечує можливість оперативної евакуації людей із небезпечної зони і виконання комплексу гірничорятувальних дій, за рахунок чого підвищується ефективність рятування людей і ліквідації наслідків аварій в підземних гірничих виробках. Кр угла форма поперечного перерізу евакуатора забезпечує найбільшу стійкість від зовнішнього тиску при вибуха х газ у. Міцність евакуатора підвищується також за рахунок жорсткого і жаростійкого матеріалу. На Фіг.1 зображено поперечний переріз евакуатора. На Фіг.2 показано поздовжній переріз евакуатора. На Фіг.3 зображена схема одного з можливих варіантів розташування в гірничих виробках елементів установки для рятування гірників. На Фіг.4 показано схеми варіантів можливого розташування евакуатора в поперечному перерізу гірничої виробки. Установка включає: евакуатор 1 круглої форми, виконаної із жаростійкого матеріалу, ролики 2 з опорами 3, тягові канати: верхній 4 і нижній 5, еластичні захвати 6 на тягових канатах, тр убопровід 7 з кріпленням 8, кабель електропостачання 9, кабель зв'язку 10. Крім того, установка включає з'єднані з евакуатором 1 шлюзи наступних видів: початковий шлюз 21, проміжні шлюзи 11 та кінцевий шлюз 19, а також включає лебідку 12, з'єднану з тяговими канатами 4 і 5, вентилятор 13, повітропровід 14. В шлюзі 19 розташовано пусковий пристрій для дистанційного включення в роботу лебідки 12. Розміри поперечного перерізу евакуатора 1 установлюють з розрахунком забезпечення мо 4 жливості пересування по ній гірничорятівників в повному спорядженні, лежачи на роликах 2. Евакуатор 1 розміщують в підземній гірничій виробці 16 по одному із можливих варіантів (Фіг.4) в залежності від особливостей гірничотехнічних умов, зокрема - з урахуванням призначення, параметрів, терміну служби виробки, виду транспорту, особливостей гірничих порід, рівня небезпеки по газу, пилу, обвалу, раптовим викидам. По варіанту 4а евакуатор 1 розміщують на поверхні ґрунту гірничої виробки 16, по варіанту 4б - частково заглиблено в ґрунті виробки. Розміщення евакуатора 1 по варіанту 4в забезпечує найбільший захист її від дії вибухової хвилі, надвисоких температур, обвалів при вибуха х газу і пожежах. Крім того, в цьому випадку евакуатор 1 не зменшує вільну площину поперечного перерізу гірничої виробки, що важливо для розміщення в виробці транспортних засобів та іншого гірничого уста ткування. Шлюзи 11, 19, 21 розташовують (Фіг.3) відповідно в нішах 25, 17 і 20 виробки 16, для чого виконують місцеві розширення виробки. Проміжки між шлюзами установлюють з урахуванням схеми гірничих виробок і робочих зон, виду робіт, кількості робітників, рівня безпеки пожеж, вибухів, обвалів, раптових викидів. Чим вище рівень небезпеки, тим частіше установлюють шлюзи на евакуаторі 1. Шлюз 21 розташовують в ніші 20 магістральної виробки 15. Всі шлюзи установки обладнують системою клапанів з можливістю відкриття їх із середини евакуатора 1 в зовнішньому напрямку. Евакуатор 1 має (Фіг.3) два торця: торець 18 розташовано в робочій зоні виробки 16, а торець 22 - в магістральній виробці 15, по якій проходить свіже повітря. Торець 22 евакуатора 1 має отвори для проходження тягових канатів 4 і 5, з'єднаних з лебідкою 12, розташованої в ніші 20 виробки 15. Евакуатор 1 в торцевій частині 18 обладнано (Фіг.2) опорним роликом 26 збільшеної міцності для утримання натягу канатів 4 і 5. Довжина евакуатора змінюється відповідно до переміщення робочих зон, для чого монтують чи демонтують окремі його секції. Установка працює наступним чином. Евакуатор 1 захищає від пошкодження розміщене в ній устаткування: ролики 2 з опорами 3, тягові канати 4 і 5, трубопровід 7 з кріпленням 8, кабель електропостачання 9, кабель зв'язку 10. Таким чином, забезпечується можливість використання вказаного обладнання при аваріях. Вентилятор 13, установлений в виробці 15, постійно нагнітає в евакуатор 1 свіже повітря, в результаті чого в ній підтримується надлишковий тиск повітря, що зашкоджує проникненню в евакуатор 1 із виробки 16 вибухови х і отруйних газів. Таким чином, в евакуаторі 1 постійно підтримується атмосфера, придатна для дихання людей, незалежно від газової ситуації в виробці 16. При виникненні аварійної ситуації чи аварії в виробці 16, лаві 23 або в сусідніх виробках лебідка 12 автоматично чи по сигналу з робочої зони по кабелю зв'язку 10 включається в роботу таким чином, що верхній канат 4 в евакуаторі 1 рухається в напрямку до магістральної виробки 15, де установлено лебідку 12 і проходить струмінь свіжого повітря. Люди із небезпечної зони 5 34528 потрапляють в евакуатор 1 через його кінцевий торець 18, через кінцевий шлюз 19, або через проміжні шлюзи 11. Примусове переміщення людей всередині евакуатора 1 відбувається по роликах 2 за допомогою тягового канату 4 і закріплених на ньому еластичних захватів 6. Для самостійного переміщення вздовж труби-евакуатора 1 люди можуть використовувати ролики 2 і опори 3 - в якості додаткових захватів. Ролики 2 при переміщенні людей і вантажів всередині евакуатора 1 обертаються і полегшують рух людей і вантажів. При транспортуванні по евакуатору, матеріалів, обладнання, або потерпілого, який не має можливості самостійно контролювати і регулювати своє положення в евакуаторі, застосовують жорсткий лежак і закріплюють його до еластичних захва тів 6 верхнього, канату 4 кільцевої канатної дороги. Вихід людей із евакуатора 1 відбувається через початковий торець 22, початковий шлюз 21, або через проміжний шлюз 11, якщо він знаходиться в небезпечній зоні. При виникненні пожежі в гірничих виробках використовують трубопровід 7 для подачі в аварійну зону інертного газу (наприклад: N2, CO2 та інші). Для переміщення по евакуаторі 1 гірничорятувальників і необхідного обладнання в аварійну зону змінюють напрямок руху тягових канатів: проводять реверс барабана лебідки 12 так, що верхній канат 4 рухається в напрямку від лебідки 12 до кінцевого торця 18 евакуатора 1. Установка забезпечує можливість оперативної і безпечної доставки гірничорятува 6 льників і гірничорятувального обладнання в аварійну зону навіть при наявності завалів і надвисоких температур в виробці 16. Таким чином, установка для рятування гірників при аваріях забезпечує: - оперативну евакуацію гірників із небезпечних зон при пожежах, вибуха х газу і обвалах в гірничих виробках; - захист гірників від дії надвисоких температур і токсичних газів при пожежах і вибухах газ у в виробках; - оперативну і безпечну доставку гірничорятувальників і гірничорятувального обладнання в аварійну зону і надання оперативної гірничорятувальної допомоги робітникам, які знаходяться в аварійній зоні при наявності обвалів в виробках, по яких прокладено евакуатор; - можливість рятування гірників незалежно від стадії проходки виробки і виду робіт в ній, причому для використання евакуатора не потребуються додаткові роботи, оскільки він завжди знаходиться в робочому стані; - можливість одночасного знаходження і, переміщення в евакуаторі багатьох гірників чи гірничорятувальників; - можливість подачі в аварійну зону стиснутого повітря, інертних газів, питної води, харчів та інших речовин і матеріалів, в яких виникає потреба при аваріях в гірничих виробках. Все це забезпечує підвищення ефективності рятування людей і проведення гірничорятувальних робіт при аваріях в підземних гірничих виробках. 7 34528 8 9 Комп’ютерна в ерстка А. Крулевський 34528 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
