Пристрій створення коливань при риболовлі

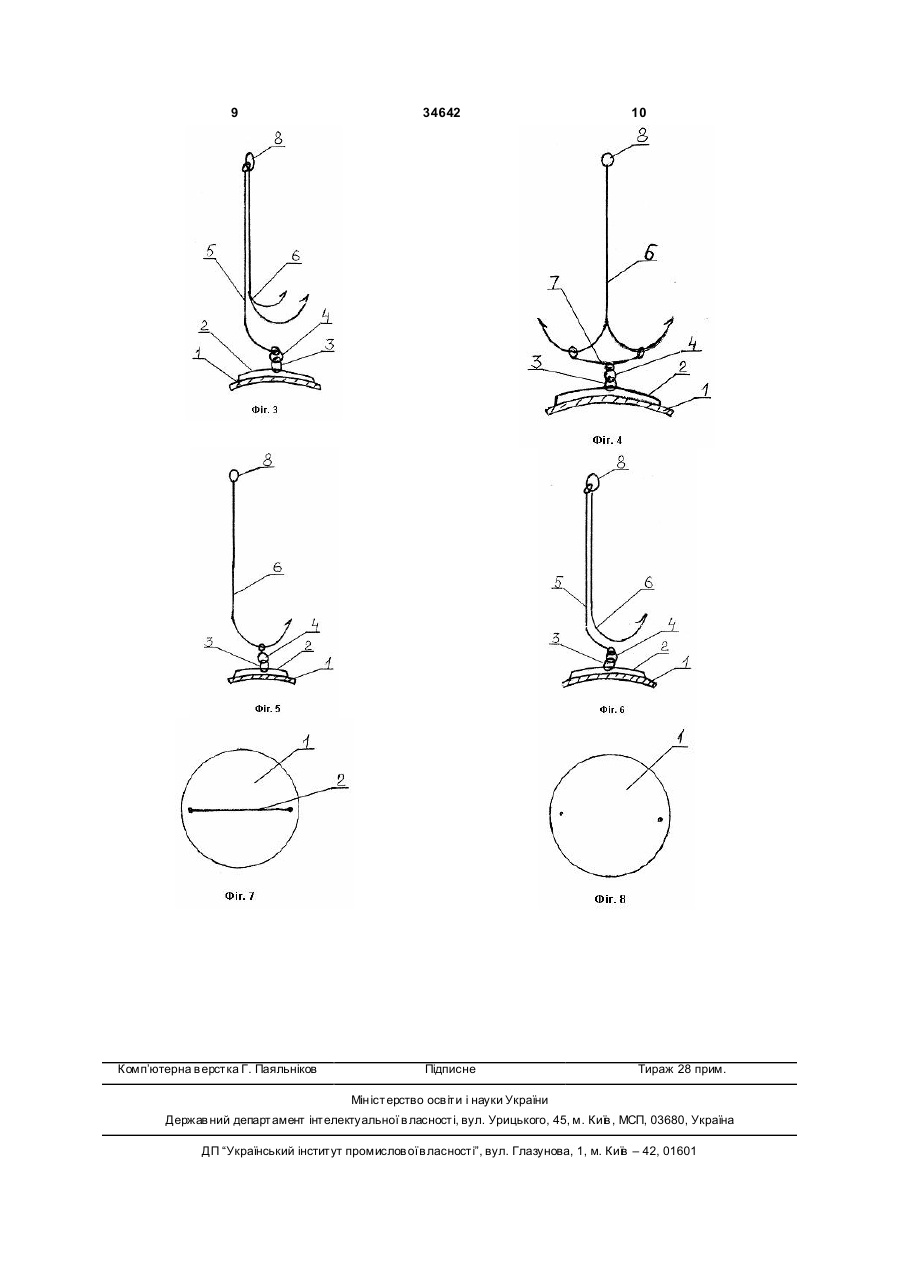

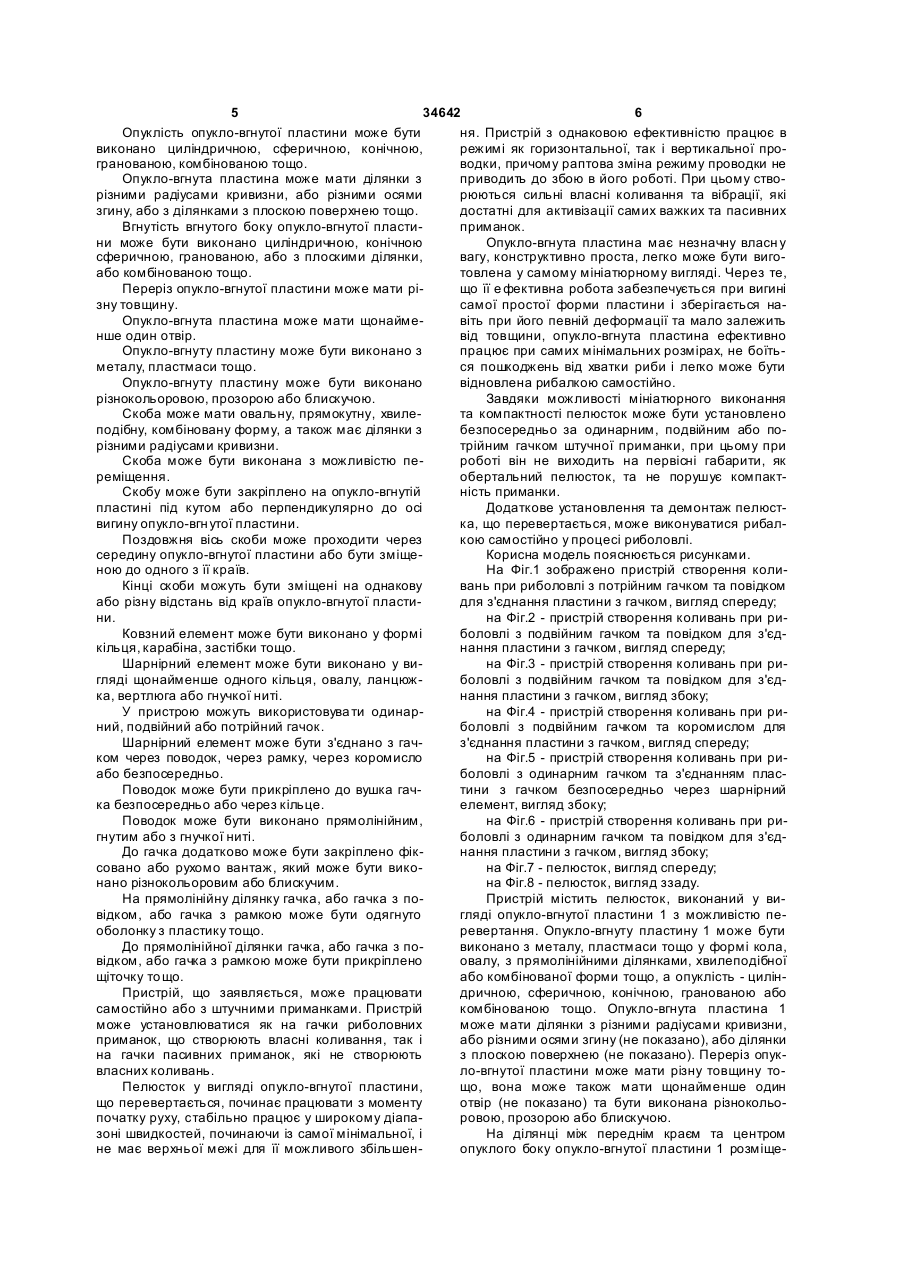

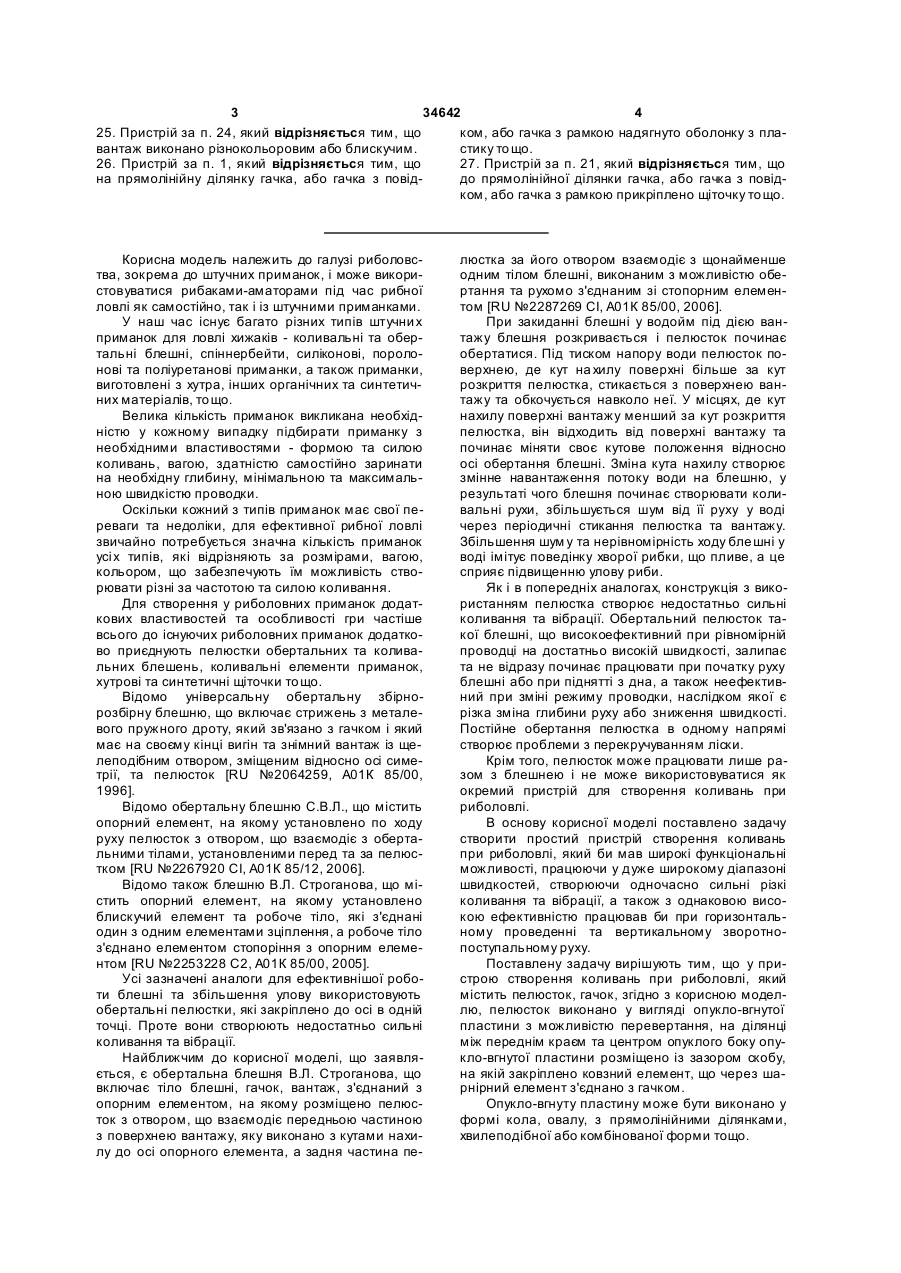

1. Пристрій створення коливань при риболовлі, що містить пелюсток, гачок, який відрізняється тим, що пелюсток виконано у вигляді опукловгнутої пластини з можливістю перевертання, на ділянці між переднім краєм та центром опуклого боку опукло-вгнутої пластини розміщено із зазором скобу, на якій закріплено ковзний елемент, що через шарнірний елемент з'єднано з гачком. 2. Пристрій за п. 1, який відрізняється тим, що опукло-вгнуту пластину виконано у формі кола, овалу, з прямолінійними ділянками, хвилеподібної або комбінованої форми тощо. 3. Пристрій за п. 1, який відрізняється тим, що опуклість опукло-вгнутої пластини виконано циліндричною, сферичною, конічною, гранованою, комбінованою тощо. 4. Пристрій за п. 3, який відрізняється тим, що опукло-вгнута пластина має ділянки з різними радіусами кривизни, або різними осями згину, або з ділянками з плоскою поверхнею тощо. 5. Пристрій за п. 1, який відрізняється тим, що вгнутість вгнутого боку опукло-вгн утої пластини виконано циліндричною, конічною, сферичною, гранованою, або з плоскими ділянки, або комбінованою тощо. 6. Пристрій за п. 1, який відрізняється тим, що переріз опукло-вгнутої пластини має різну товщину. 7. Пристрій за п. 1, який відрізняється тим, що опукло-вгнута пластина має щонайменше один отвір. 8. Пристрій за п. 1, який відрізняється тим, що опукло-вгнуту пластину виконано з металу, пластмаси тощо. 9. Пристрій за п. 1, який відрізняється тим, що опукло-вгнуту пластину виконано різнокольоровою, прозорою або блискучою. 2 (19) 1 3 34642 4 25. Пристрій за п. 24, який відрізняється тим, що ком, або гачка з рамкою надягнуто оболонку з плавантаж виконано різнокольоровим або блискучим. стику то що. 26. Пристрій за п. 1, який відрізняється тим, що 27. Пристрій за п. 21, який відрізняється тим, що на прямолінійну ділянку гачка, або гачка з повіддо прямолінійної ділянки гачка, або гачка з повідком, або гачка з рамкою прикріплено щіточку то що. Корисна модель належить до галузі риболовства, зокрема до штучних приманок, і може використовуватися рибаками-аматорами під час рибної ловлі як самостійно, так і із штучними приманками. У наш час існує багато різних типів штучни х приманок для ловлі хижаків - коливальні та обертальні блешні, спіннербейти, силіконові, поролонові та поліуретанові приманки, а також приманки, виготовлені з хутра, інших органічних та синтетичних матеріалів, то що. Велика кількість приманок викликана необхідністю у кожному випадку підбирати приманку з необхідними властивостями - формою та силою коливань, вагою, здатністю самостійно заринати на необхідну глибину, мінімальною та максимальною швидкістю проводки. Оскільки кожний з типів приманок має свої переваги та недоліки, для ефективної рибної ловлі звичайно потребується значна кількість приманок усі х типів, які відрізняють за розмірами, вагою, кольором, що забезпечують їм можливість створювати різні за частотою та силою коливання. Для створення у риболовних приманок додаткових властивостей та особливості гри частіше всього до існуючих риболовних приманок додатково приєднують пелюстки обертальних та коливальних блешень, коливальні елементи приманок, хутрові та синтетичні щіточки то що. Відомо універсальну обертальну збірнорозбірну блешню, що включає стрижень з металевого пружного дроту, який зв'язано з гачком і який має на своєму кінці вигін та знімний вантаж із щелеподібним отвором, зміщеним відносно осі симетрії, та пелюсток [RU №2064259, А01К 85/00, 1996]. Відомо обертальну блешню С.В.Л., що містить опорний елемент, на якому установлено по ходу руху пелюсток з отвором, що взаємодіє з обертальними тілами, установленими перед та за пелюстком [RU №2267920 СІ, А01К 85/12, 2006]. Відомо також блешню В.Л. Строганова, що містить опорний елемент, на якому установлено блискучий елемент та робоче тіло, які з'єднані один з одним елементами зціплення, а робоче тіло з'єднано елементом стопоріння з опорним елементом [RU №2253228 С2, А01К 85/00, 2005]. Усі зазначені аналоги для ефективнішої роботи блешні та збільшення улову використовують обертальні пелюстки, які закріплено до осі в одній точці. Проте вони створюють недостатньо сильні коливання та вібрації. Найближчим до корисної моделі, що заявляється, є обертальна блешня В.Л. Строганова, що включає тіло блешні, гачок, вантаж, з'єднаний з опорним елементом, на якому розміщено пелюсток з отвором, що взаємодіє передньою частиною з поверхнею вантажу, яку виконано з кутами нахилу до осі опорного елемента, а задня частина пе люстка за його отвором взаємодіє з щонайменше одним тілом блешні, виконаним зможливістю обертання та рухомо з'єднаним зі стопорним елементом [RU №2287269 СІ, А01К 85/00, 2006]. При закиданні блешні у водойм під дією вантажу блешня розкривається і пелюсток починає обертатися. Під тиском напору води пелюсток поверхнею, де кут на хилу поверхні більше за кут розкриття пелюстка, стикається з поверхнею вантажу та обкочується навколо неї. У місцях, де кут нахилу поверхні вантажу менший за кут розкриття пелюстка, він відходить від поверхні вантажу та починає міняти своє кутове положення відносно осі обертання блешні. Зміна кута нахилу створює змінне навантаження потоку води на блешню, у результаті чого блешня починає створювати коливальні рухи, збільшується шум від її руху у воді через періодичні стикання пелюстка та вантажу. Збільшення шум у та нерівномірність ходу бле шні у воді імітує поведінку хворої рибки, що пливе, а це сприяє підвищенню улову риби. Як і в попередніх аналогах, конструкція з використанням пелюстка створює недостатньо сильні коливання та вібрації. Обертальний пелюсток такої блешні, що високоефективний при рівномірній проводці на достатньо високій швидкості, залипає та не відразу починає працювати при початку руху блешні або при піднятті з дна, а також неефективний при зміні режиму проводки, наслідком якої є різка зміна глибини руху або зниження швидкості. Постійне обертання пелюстка в одному напрямі створює проблеми з перекручуванням ліски. Крім того, пелюсток може працювати лише разом з блешнею і не може використовуватися як окремий пристрій для створення коливань при риболовлі. В основу корисної моделі поставлено задачу створити простий пристрій створення коливань при риболовлі, який би мав широкі функціональні можливості, працюючи у дуже широкому діапазоні швидкостей, створюючи одночасно сильні різкі коливання та вібрації, а також з однаковою високою ефективністю працював би при горизонтальному проведенні та вертикальному зворотнопоступальному руху. Поставлену задачу вирішують тим, що у пристрою створення коливань при риболовлі, який містить пелюсток, гачок, згідно з корисною моделлю, пелюсток виконано у вигляді опукло-вгнутої пластини з можливістю перевертання, на ділянці між переднім краєм та центром опуклого боку опукло-вгнутої пластини розміщено із зазором скобу, на якій закріплено ковзний елемент, що через шарнірний елемент з'єднано з гачком. Опукло-вгнуту пластину може бути виконано у формі кола, овалу, з прямолінійними ділянками, хвилеподібної або комбінованої форми тощо. 5 34642 6 Опуклість опукло-вгнутої пластини може бути ня. Пристрій з однаковою ефективністю працює в виконано циліндричною, сферичною, конічною, режимі як горизонтальної, так і вертикальної програнованою, комбінованою тощо. водки, причому раптова зміна режиму проводки не Опукло-вгнута пластина може мати ділянки з приводить до збою в його роботі. При цьому створізними радіусами кривизни, або різними осями рюються сильні власні коливання та вібрації, які згину, або з ділянками з плоскою поверхнею тощо. достатні для активізації самих важких та пасивних Вгнутість вгнутого боку опукло-вгнутої пластиприманок. ни може бути виконано циліндричною, конічною Опукло-вгнута пластина має незначну власн у сферичною, гранованою, або з плоскими ділянки, вагу, конструктивно проста, легко може бути вигоабо комбінованою тощо. товлена у самому мініатюрному вигляді. Через те, Переріз опукло-вгнутої пластини може мати ріщо її е фективна робота забезпечується при вигині зну товщину. самої простої форми пластини і зберігається наОпукло-вгнута пластина може мати щонаймевіть при його певній деформації та мало залежить нше один отвір. від товщини, опукло-вгнута пластина ефективно Опукло-вгнуту пластину може бути виконано з працює при самих мінімальних розмірах, не боїтьметалу, пластмаси тощо. ся пошкоджень від хватки риби і легко може бути Опукло-вгнуту пластину може бути виконано відновлена рибалкою самостійно. різнокольоровою, прозорою або блискучою. Завдяки можливості мініатюрного виконання Скоба може мати овальну, прямокутну, хвилета компактності пелюсток може бути установлено подібну, комбіновану форму, а також має ділянки з безпосередньо за одинарним, подвійним або порізними радіусами кривизни. трійним гачком штучної приманки, при цьому при Скоба може бути виконана з можливістю пероботі він не виходить на первісні габарити, як реміщення. обертальний пелюсток, та не порушує компактСкобу може бути закріплено на опукло-вгнутій ність приманки. пластині під кутом або перпендикулярно до осі Додаткове установлення та демонтаж пелюствигину опукло-вгн утої пластини. ка, що перевертається, може виконуватися рибалПоздовжня вісь скоби може проходити через кою самостійно у процесі риболовлі. середину опукло-вгнутої пластини або бути зміщеКорисна модель пояснюється рисунками. ною до одного з її країв. На Фіг.1 зображено пристрій створення колиКінці скоби можуть бути зміщені на однакову вань при риболовлі з потрійним гачком та повідком або різну відстань від країв опукло-вгнутої пластидля з'єднання пластини з гачком, вигляд спереду; ни. на Фіг.2 - пристрій створення коливань при риКовзний елемент може бути виконано у формі боловлі з подвійним гачком та повідком для з'єдкільця, карабіна, застібки тощо. нання пластини з гачком, вигляд спереду; Шарнірний елемент може бути виконано у вина Фіг.3 - пристрій створення коливань при ригляді щонайменше одного кільця, овалу, ланцюжболовлі з подвійним гачком та повідком для з'єдка, вертлюга або гнучкої ниті. нання пластини з гачком, вигляд збоку; У пристрою можуть використовува ти одинарна Фіг.4 - пристрій створення коливань при риний, подвійний або потрійний гачок. боловлі з подвійним гачком та коромислом для Шарнірний елемент може бути з'єднано з гачз'єднання пластини з гачком, вигляд спереду; ком через поводок, через рамку, через коромисло на Фіг.5 - пристрій створення коливань при риабо безпосередньо. боловлі з одинарним гачком та з'єднанням пласПоводок може бути прикріплено до вушка гачтини з гачком безпосередньо через шарнірний ка безпосередньо або через кільце. елемент, вигляд збоку; Поводок може бути виконано прямолінійним, на Фіг.6 - пристрій створення коливань при ригнутим або з гнучкої ниті. боловлі з одинарним гачком та повідком для з'єдДо гачка додатково може бути закріплено фікнання пластини з гачком, вигляд збоку; совано або рухомо вантаж, який може бути викона Фіг.7 - пелюсток, вигляд спереду; нано різнокольоровим або блискучим. на Фіг.8 - пелюсток, вигляд ззаду. На прямолінійну ділянку гачка, або гачка з поПристрій містить пелюсток, виконаний у вивідком, або гачка з рамкою може бути одягнуто гляді опукло-вгнутої пластини 1 з можливістю пеоболонку з пластику тощо. ревертання. Опукло-вгнуту пластину 1 може бути До прямолінійної ділянки гачка, або гачка з повиконано з металу, пластмаси тощо у формі кола, відком, або гачка з рамкою може бути прикріплено овалу, з прямолінійними ділянками, хвилеподібної щіточку то що. або комбінованої форми тощо, а опуклість - цилінПристрій, що заявляється, може працювати дричною, сферичною, конічною, гранованою або самостійно або з штучними приманками. Пристрій комбінованою тощо. Опукло-вгнута пластина 1 може установлюватися як на гачки риболовних може мати ділянки з різними радіусами кривизни, приманок, що створюють власні коливання, так і або різними осями згину (не показано), або ділянки на гачки пасивних приманок, які не створюють з плоскою поверхнею (не показано). Переріз опуквласних коливань. ло-вгнутої пластини може мати різну товщину тоПелюсток у вигляді опукло-вгнутої пластини, що, вона може також мати щонайменше один що перевертається, починає працювати з моменту отвір (не показано) та бути виконана різнокольопочатку руху, стабільно працює у широкому діапаровою, прозорою або блискучою. зоні швидкостей, починаючи із самої мінімальної, і На ділянці між переднім краєм та центром не має верхньої межі для її можливого збільшенопуклого боку опукло-вгнутої пластини 1 розміще 7 34642 8 но із зазором скобу 2, яку може бути виконано силу, приводить до зміни кута, під яким опуклоовальної, прямокутної, хвилеподібної або комбіновгнута пластина 1 знаходиться у потоці води, що ваної форми, а також вона може мати ділянки з набігає. різними радіусами кривизни, з можливістю переЧерез те, що опукло-вгнута пластина 1 з'єднаміщення, може бути закріплена на опукло-вгнутій на через гачок 6 з ліскою (або приманкою) за допластині 1 під кутом або перпендикулярно до осі помогою ковзного елемента 3, який вільно перевигину опукло-вгнутої платини 1, причому поздовміщується по скобі 2 між протилежними краями жня вісь скоби 2 може проходити через середину опукло-вгнутої пластини 1, сила від натягнення опукло-вгнутої пластини 1 або зміщена до одного з ліски у будь-який момент прикладена у тій точці на її країв, а кінці скоби 2 можуть бути зміщені на одскобі 2, в якій у цей момент знаходиться ковзний накову або різну відстань від країв опукло-вгнутої елемент 3. пластини 1. Опукло-вгнута пластина 1, на якій закріплено На скобі 2 закріплено ковзний елемент 3, вискобу 2 при руху намагається зайняти положення конаний у формі кільця, карабіна, застібки тощо. щонайменшого опору потоку води, що набігає. До ковзного елемента 3 через шарнірний елеОскільки при цьому один з країв опукло-вгнутої мент 4, виконаний у вигляді щонайменше одного пластини 1, у якого у цей момент знаходиться ковкільця, овалу, ланцюжка, вертлюга або гнучкої зний елемент 3, виступає вперед відносно другого ниті, закріплено поводок 5 з одинарним, подвійкінця щодо потоку води, опір потоку води частини ним, або потрійним гачком 6 (Фіг.1, Фіг.2, Фіг.З, опукло-вгнутої пластини, що виступає, перевищує Фіг.6), або коромисло 7 (Фіг.4), або гачок 6 може опір протилежного краю опукло-вгнутої пластини, і бути закріплено безпосередньо до шарнірного вона перевертається. При перевертанні опуклоелемента 4 (Фіг.5). вгнутої пластини 1 ковзний елемент З переміщуПоводок 5 може бути прикріплено до вушка 8 ється від одної точки кріплення скоби 2 до другої гачка 6 безпосередньо або через кільце (не покаточки кріплення, розміщеної на протилежному зано). Поводок 5 може бути виконано прямолінійкраю опукло-вгнутої пластини 1, після чого її поданим, гнутим або з гнучкої ниті. льше перевертання стає неможливим, і вона зупиКрім того, опукло-вгнута пластина 1 може бути няється. з'єднана з гачком 6 через рамку будь-якої форми Турбулентність, що виникає при руху опукло(не показано), що дозволяє розмістити гачок 6 вгнутої пластини 1 у потоці води, робить будь-яке знизу, збоку або позаду опукло-вгнутої пластини 1. положення, зайняте опукло-вгнутою пластиною 1, До гачка 6 може бути додатково закріплено нестійким, що сприяє проходженню ковзного елефіксовано або рухомо вантаж (не показано), який мента 3 через середню частину скоби 2. може бути виконано різнокольоровим або блискуПеревертання опукло-вгнутої пластини 1 в чим. один та другий бік здійснюється постійно з висоНа прямолінійну ділянку гачка 6, або гачка з кою швидкістю, у зв'язку з чим ковзний елемент 3, повідком 5, гачка з рамкою може бути також одяга відповідно і точка прикладення сили до опуклонуто оболонку з пластику (не показано). До прямовгнутої пластини 6, постійно переміщується від лінійної ділянки гачка 6, або одної до другої протилежних точок на кінцях скоби гачка з повідком 5, або гачка з рамкою може 2. Це приводить до постійної самостійної зміни бути прикріплено щіточку тощо (не показано). кута, під яким опукло-вгнута пластина 1 знахоПристрій створення коливань при риболовлі диться у потоці води і відповідно викликає сильні працює наступним чином. безперервні коливання та вібрації. Пелюсток, що перевертається, починає праКрім того, періодичні удари ковзного елемента цювати з моменту початку р уху. 3 кінці скоби 2 при перевертаннях опукло-вгнутої При руху пристрою сила від натягнення ліски пластини 1 створюють постукування, що є додатпередається до опукло-вгнутої пластини 1 через ковим позитивним ефектом, який привертає увагу шарнірний елемент 4. Зміна місцезнаходження на риби. Частота коливань опукло-вгнутої платини 1 опукло-вгнутій пластині 1 точки, в якій прикладено залежить також від її розміру та форми. 9 Комп’ютерна в ерстка Г. Паяльніков 34642 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
