Залізобетонний каркас малоповерхової будівлі

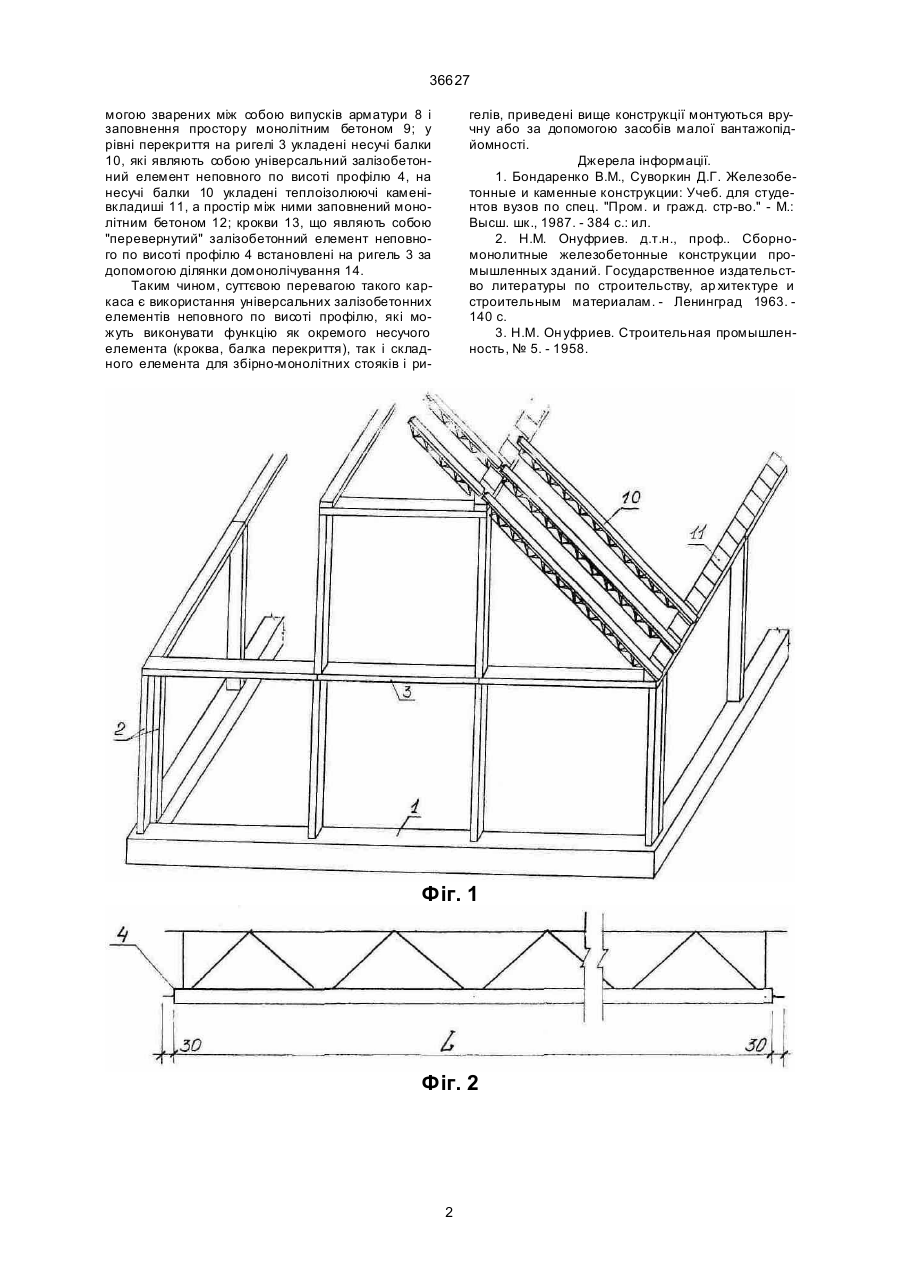

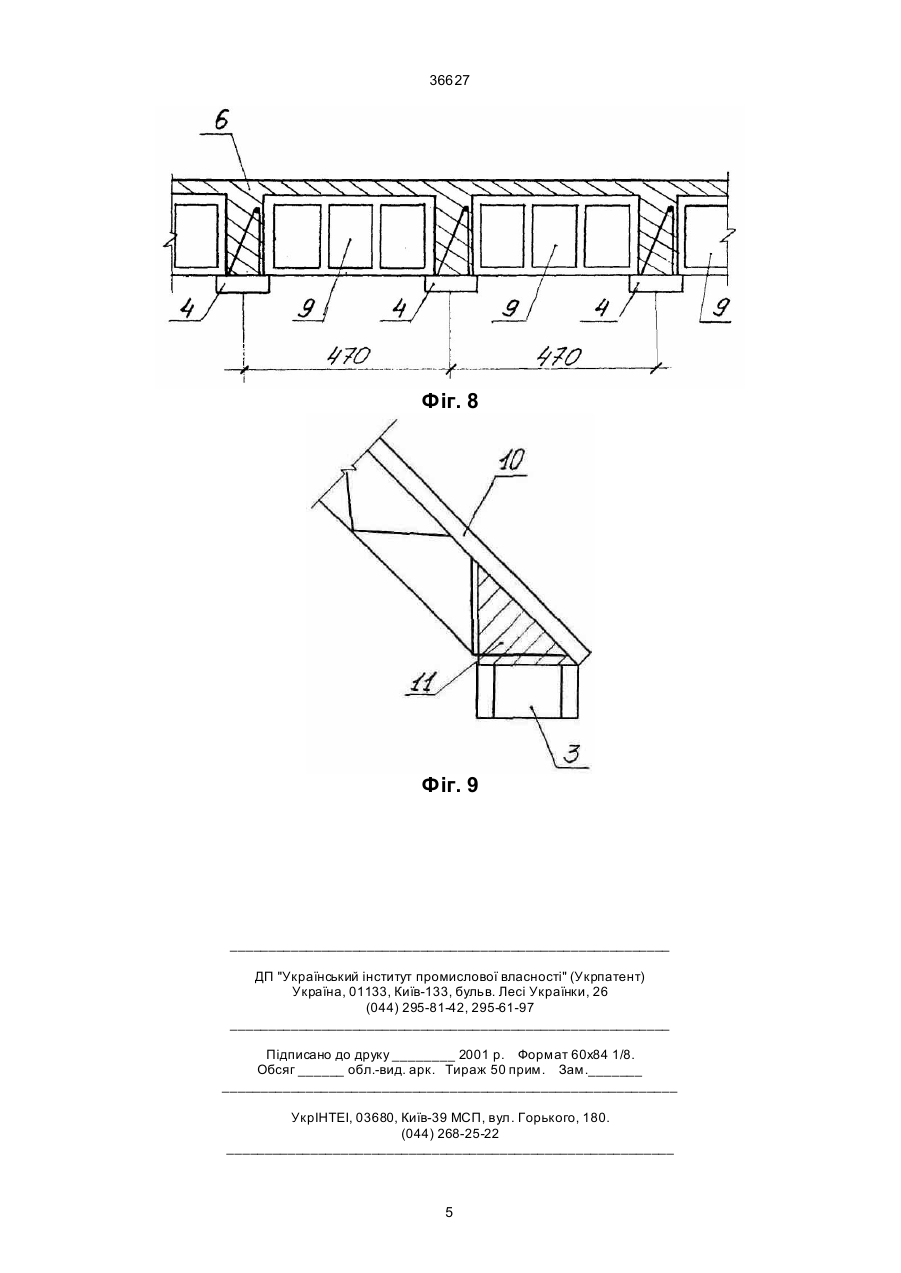

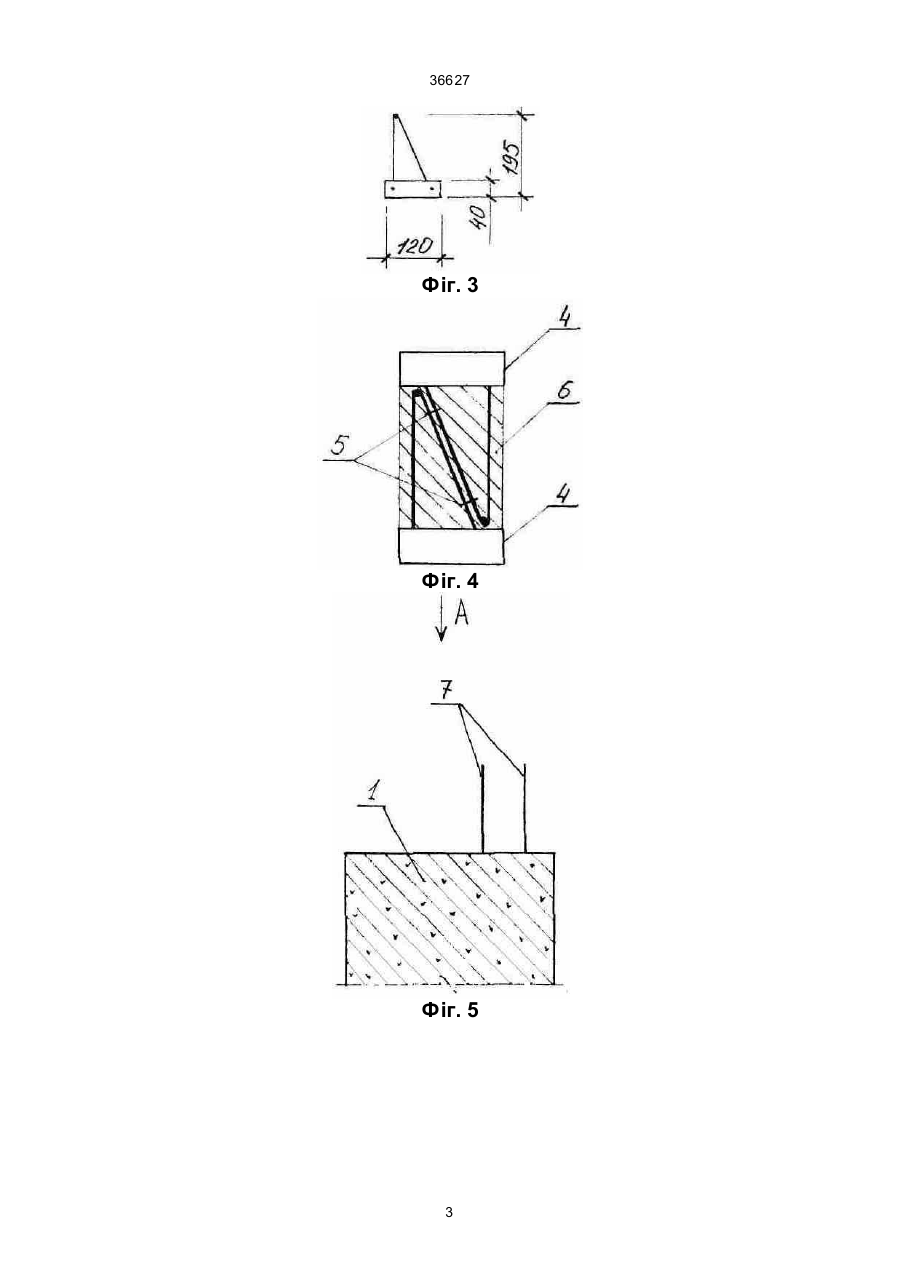

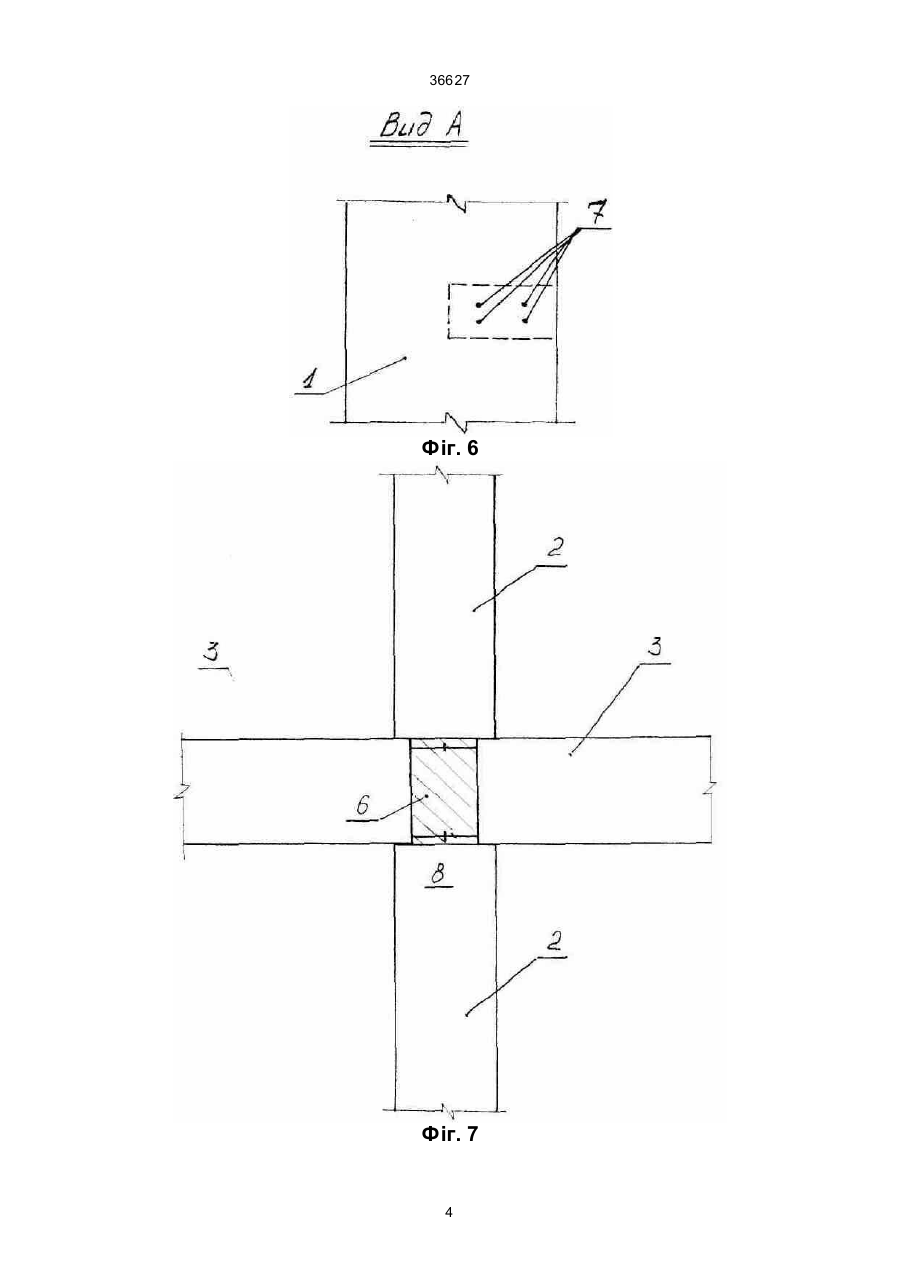

1. Залізобетонний каркас малоповерхової будівлі, що містить стояки, ригелі перекриття та покриття, який відрізняється тим, що всі вказані складові каркаса виконані із універсальних залізобетонних елементів неповного по висоті профілю з випущеною арматурою, доповнених до повного профілю при подальшому бетонуванні і монтуванні каркаса, окрім того стояки розташовані тільки вздовж периметра будівлі з кроком 3,0...3,2 метри. 2. Каркас за п. 1, який відрізняється тим, що на універсальних залізобетонних елементах перекриття по всій його довжині розташовані теплоізолюючі камені-вкладиші. (19) (21) 2000010245 (22) 17.01.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Савицький Микола Васильович, Шляхов Костянтин Валерійович, Большаков Володимир Іванович, Швець Микола Антонович, Переяславець Сергій Анатолійович, Рутштейн Володимир Михайлович (73) Придніпровська державна академія будівництва та архітектури, Савицький Микола Васильович, Шля хов Костянтин Валерійович 36627 могою зварених між собою випусків арматури 8 і заповнення простору монолітним бетоном 9; у рівні перекриття на ригелі 3 укладені несучі балки 10, які являють собою універсальний залізобетонний елемент неповного по висоті профілю 4, на несучі балки 10 укладені теплоізолюючі каменівкладиші 11, а простір між ними заповнений монолітним бетоном 12; крокви 13, що являють собою "перевернутий" залізобетонний елемент неповного по висоті профілю 4 встановлені на ригель 3 за допомогою ділянки домонолічування 14. Таким чином, суттєвою перевагою такого каркаса є використання універсальних залізобетонних елементів неповного по висоті профілю, які можуть виконувати функцію як окремого несучого елемента (кроква, балка перекриття), так і складного елемента для збірно-монолітних стояків і ри гелів, приведені вище конструкції монтуються вручну або за допомогою засобів малої вантажопідйомності. Джерела інформації. 1. Бондаренко В.М., Суворкин Д.Г. Железобетонные и каменные конструкции: Учеб. для студентов вузов по спец. "Пром. и гражд. стр-во." - М.: Высш. шк., 1987. - 384 с.: ил. 2. Н.М. Онуфриев. д.т.н., проф.. Сборномонолитные железобетонные конструкции промышленных зданий. Государственное издательство литературы по строительству, ар хитектуре и строительным материалам. - Ленинград 1963. 140 с. 3. Н.М. Он уфриев. Строительная промышленность, № 5. - 1958. Фіг. 1 Фіг. 2 2 36627 Фіг. 3 Фіг. 4 Фіг. 5 3 36627 Фіг. 6 Фіг. 7 4 36627 Фіг. 8 Фіг. 9 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
