Шпиндельна бабка фрезерно – свердлильного верстата
Номер патенту: 36625
Опубліковано: 16.04.2001
Формула / Реферат
Шпиндельна бабка фрезерно-свердлильного верстата, яка містить затискні елементи, розміщені в розточці корпуса шпиндельної бабки верстата і виконані у вигляді двох втулок тангенціального затискача, яка відрізняється тим, що в розточці корпуса шпиндельної бабки верстата додатково розміщено рейковий зубчатий механізм для вертикального переміщення пінолю шпиндельного вузла, кінематичне узгоджений з двома втулками тангенціального затискача.
Текст

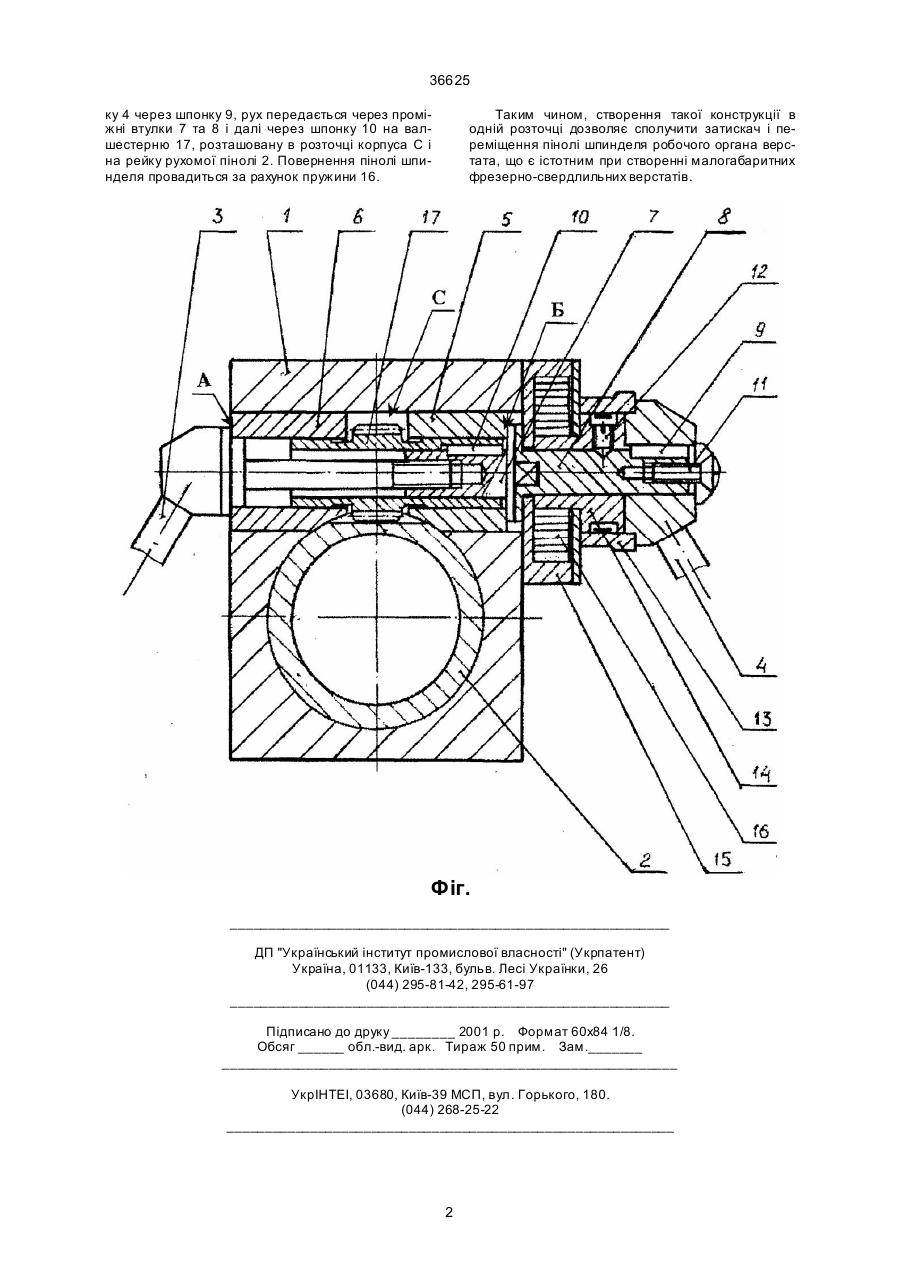

Шпиндельна бабка фрезерно-свердлильного 36625 ку 4 через шпонку 9, рух передається через проміжні втулки 7 та 8 і далі через шпонку 10 на валшестерню 17, розташовану в розточці корпуса С і на рейку рухомої пінолі 2. Повернення пінолі шпинделя провадиться за рахунок пружини 16. Таким чином, створення такої конструкції в одній розточці дозволяє сполучити затискач і переміщення пінолі шпинделя робочого органа верстата, що є істотним при створенні малогабаритних фрезерно-свердлильних верстатів. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Автори англійськоюSindieev Volodymyr Ivanovych, Krol Oleh Solomonovych
Автори російськоюСиндеев Владимир Иванович, Кроль Олег Соломонович
МПК / Мітки
МПК: B23B 23/00, B23Q 1/26
Мітки: свердлильного, бабка, фрезерно, шпиндельна, верстата
