Спосіб обробки хутрових шкур

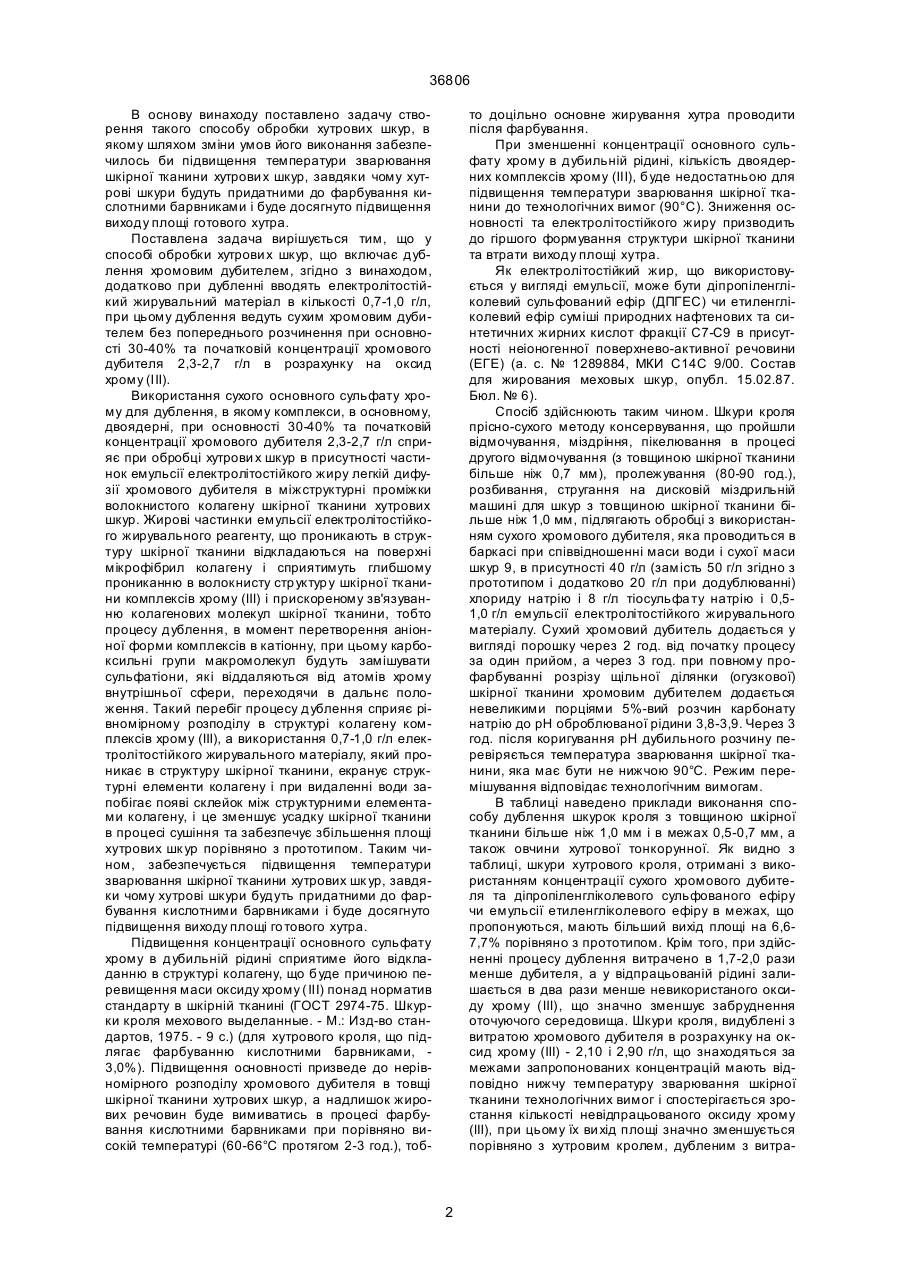

Спосіб обробки хутрових шкур, що включає дублення хромовим дубителем, який відрізняється тим, що додатково при дубленні вводять електролітостійкий жирувальний матеріал в кількості 0,7-1,0 г/л, при цьому дублення ведуть сухим хромовим дубителем без попереднього розчинення при основності 30-40% та початковій концентрації хромового дубителя 2,3-2,7 г/л в розрахунку на оксид хрому (III). (19) (21) 2000020741 (22) 10.02.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Данилкович Анатолій Григорович, Сідляр Юрій Романович (73) Київський державний університет технологій та дизайну 36806 В основу винаходу поставлено задачу створення такого способу обробки хутрових шкур, в якому шляхом зміни умов його виконання забезпечилось би підвищення температури зварювання шкірної тканини хутрови х шкур, завдяки чому хутрові шкури будуть придатними до фарбування кислотними барвниками і буде досягнуто підвищення виходу площі готового хутра. Поставлена задача вирішується тим, що у способі обробки хутрови х шкур, що включає дублення хромовим дубителем, згідно з винаходом, додатково при дубленні вводять електролітостійкий жирувальний матеріал в кількості 0,7-1,0 г/л, при цьому дублення ведуть сухим хромовим дубителем без попереднього розчинення при основності 30-40% та початковій концентрації хромового дубителя 2,3-2,7 г/л в розрахунку на оксид хрому (III). Використання сухого основного сульфату хрому для дублення, в якому комплекси, в основному, двоядерні, при основності 30-40% та початковій концентрації хромового дубителя 2,3-2,7 г/л сприяє при обробці хутрови х шкур в присутності частинок емульсії електролітостійкого жиру легкій дифузії хромового дубителя в міжструктурні проміжки волокнистого колагену шкірної тканини хутрових шкур. Жирові частинки емульсії електролітостійкого жирувального реагенту, що проникають в структуру шкірної тканини відкладаються на поверхні мікрофібрил колагену і сприятимуть глибшому прониканню в волокнисту стр уктур у шкірної тканини комплексів хрому (III) і прискореному зв'язуванню колагенових молекул шкірної тканини, тобто процесу дублення, в момент перетворення аніонної форми комплексів в катіонну, при цьому карбоксильні групи макромолекул будуть замішувати сульфатіони, які віддаляються від атомів хрому внутрішньої сфери, переходячи в дальнє положення. Такий перебіг процесу дублення сприяє рівномірному розподілу в структурі колагену комплексів хрому (III), а використання 0,7-1,0 г/л електролітостійкого жирувального матеріалу, який проникає в структуру шкірної тканини, екранує структурні елементи колагену і при видаленні води запобігає появі склейок між структурними елементами колагену, і це зменшує усадку шкірної тканини в процесі сушіння та забезпечує збільшення площі хутрових шк ур порівняно з прототипом. Таким чином, забезпечується підвищення температури зварювання шкірної тканини хутрових шк ур, завдяки чому хутрові шкури будуть придатними до фарбування кислотними барвниками і буде досягнуто підвищення виходу площі го тового хутра. Підвищення концентрації основного сульфату хрому в дубильній рідині сприятиме його відкладанню в структурі колагену, що буде причиною перевищення маси оксиду хрому (III) понад норматив стандарту в шкірній тканині (ГОСТ 2974-75. Шкурки кроля мехового выделанные. - М.: Изд-во стандартов, 1975. - 9 с.) (для хутрового кроля, що підлягає фарбуванню кислотними барвниками, 3,0%). Підвищення основності призведе до нерівномірного розподілу хромового дубителя в товщі шкірної тканини хутрових шкур, а надлишок жирових речовин буде вимиватись в процесі фарбування кислотними барвниками при порівняно високій температурі (60-66°С протягом 2-3 год.), тоб то доцільно основне жирування хутра проводити після фарбування. При зменшенні концентрації основного сульфату хрому в дубильній рідині, кількість двоядерних комплексів хрому (III), буде недостатньою для підвищення температури зварювання шкірної тканини до технологічних вимог (90°С). Зниження основності та електролітостійкого жиру призводить до гіршого формування структури шкірної тканини та втрати виходу площі хутра. Як електролітостійкий жир, що використовується у вигляді емульсії, може бути діпропіленгліколевий сульфований ефір (ДПГЕС) чи етиленгліколевий ефір суміші природних нафтенових та синтетичних жирних кислот фракції С7-С9 в присутності неіоногенної поверхнево-активної речовини (ЕГЕ) (а. с. № 1289884, МКИ С14С 9/00. Состав для жирования меховых шкур, опубл. 15.02.87. Бюл. № 6). Спосіб здійснюють таким чином. Шкури кроля прісно-сухого методу консервування, що пройшли відмочування, міздріння, пікелювання в процесі другого відмочування (з товщиною шкірної тканини більше ніж 0,7 мм), пролежування (80-90 год.), розбивання, стругання на дисковій міздрильній машині для шкур з товщиною шкірної тканини більше ніж 1,0 мм, підлягають обробці з використанням сухого хромового дубителя, яка проводиться в баркасі при співвідношенні маси води і сухої маси шкур 9, в присутності 40 г/л (замість 50 г/л згідно з прототипом і додатково 20 г/л при додублюванні) хлориду натрію і 8 г/л тіосульфа ту натрію і 0,51,0 г/л емульсії електролітостійкого жирувального матеріалу. Сухий хромовий дубитель додається у вигляді порошку через 2 год. від початку процесу за один прийом, а через 3 год. при повному профарбуванні розрізу щільної ділянки (огузкової) шкірної тканини хромовим дубителем додається невеликими порціями 5%-вий розчин карбонату натрію до рН оброблюваної рідини 3,8-3,9. Через 3 год. після коригування рН дубильного розчину перевіряється температура зварювання шкірної тканини, яка має бути не нижчою 90°С. Режим перемішування відповідає технологічним вимогам. В таблиці наведено приклади виконання способу дублення шкурок кроля з товщиною шкірної тканини більше ніж 1,0 мм і в межах 0,5-0,7 мм, а також овчини хутрової тонкорунної. Як видно з таблиці, шкури хутрового кроля, отримані з використанням концентрації сухого хромового дубителя та діпропіленгліколевого сульфованого ефіру чи емульсії етиленгліколевого ефіру в межах, що пропонуються, мають більший вихід площі на 6,67,7% порівняно з прототипом. Крім того, при здійсненні процесу дублення витрачено в 1,7-2,0 рази менше дубителя, а у відпрацьованій рідині залишається в два рази менше невикористаного оксиду хрому (III), що значно зменшує забруднення оточуючого середовища. Шкури кроля, видублені з витратою хромового дубителя в розрахунку на оксид хрому (III) - 2,10 і 2,90 г/л, що знаходяться за межами запропонованих концентрацій мають відповідно нижчу температуру зварювання шкірної тканини технологічних вимог і спостерігається зростання кількості невідпрацьованого оксиду хрому (III), при цьому їх ви хід площі значно зменшується порівняно з хутровим кролем, дубленим з витра 2 36806 тою оксиду хрому (III) 2,3-2,7 г/л і знаходиться на рівні прототипу. Використання способу обробки хутрових шкур дозволяє проводити процес дублення сухим хромовим дубителем однієї основності в одну стадію без попереднього розчинення його у воді та додавання до оброблювальної рідини алюмінієво калієвого галуну і поверхнево-активної речовини зі зменшеною в 2,5 рази тривалістю процесу обробки з досягненням температури зварювання шкірної тканини, достатньої для здійснення процесу фарбування кислотними барвниками, при цьому вихід площі хутрових шкур зростає. 3 1,18 2,30 0,70 Концентрація Cr2O3, г/л, після дублення Емульсія ДПГЕС чи ЕГЕ, г/л 2,89 1,17 Основність хромового дубителя, % 4 88,0 незв’язаних жирових речовин 12,9 39,0 86,7 через 12 год. Межа міцності при розтягуванні, Мпа Видовження повне при 4,9 Мпа, % Вихід площі, % від площі сирих шкур 87,1 37,0 13,6 92,0 89,0 19,6 2,98 0,85 1,29 35 1,18 2,50 87,8 36,0 12,1 91,0 88,0 18,3 2,93 1,00 1,38 40 1,18 2,70 79,9 29,0 12,5 84,0 82,0 19,2 2,59 0,5 1,24 27 1,18 Шкури кроля хутрового 2,10 81,1 32,0 11,3 90,0 86,0 17,1 3,28 1,20 1,58 42 1,18 2,90 86,3 39,0 12,4 92,0 89,0 18,4 2,87 0,85 1,13 37 0,64 2,30 Початкова концентрація оксиду хрому (ІІІ), г/л Примітка. Позначення * відповідає прототипу, а ** - розрахунку на абсолютно суху речовину 90,0 після дублення Температура зварювання, °С: 18,2 оксиду хрому (ІІІ) Маса** в шкірній тканині, % 30 Товщина шкірної тканини, мм Вид сировини Показник Результат дублення хутрових шкур сухим хромовим дубителем без попереднього розчинення 80,1 35,0 13,4 90,0 87,0 18,1 2,82 0,00 2,60 35 0,96 1,6+3,0* 85,2 48,0 13,2 94,0 91,0 17,1 3,12 1,00 1,21 35 1,80 овчина 2,50 Таблиця 36806 36806 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
