Гідробак

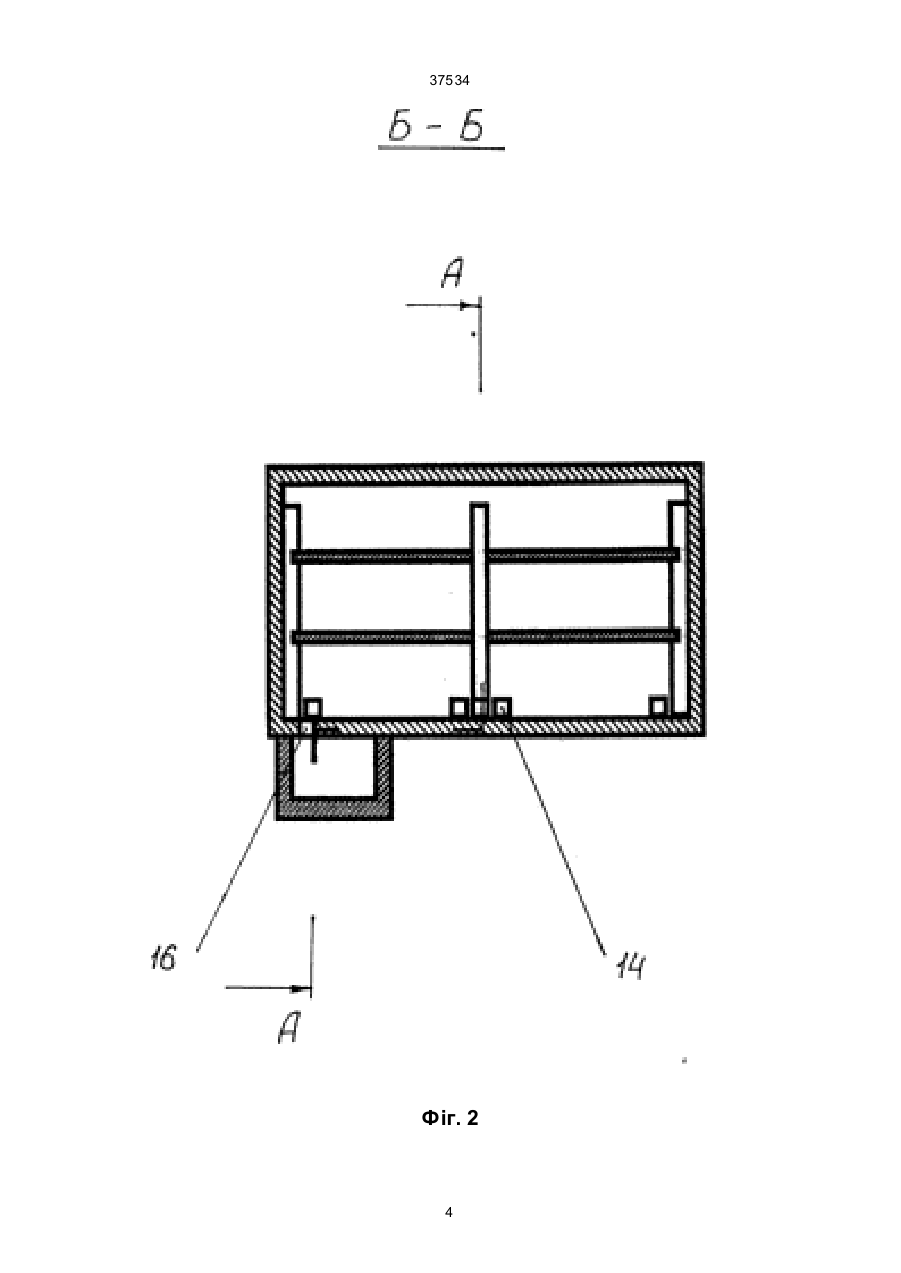

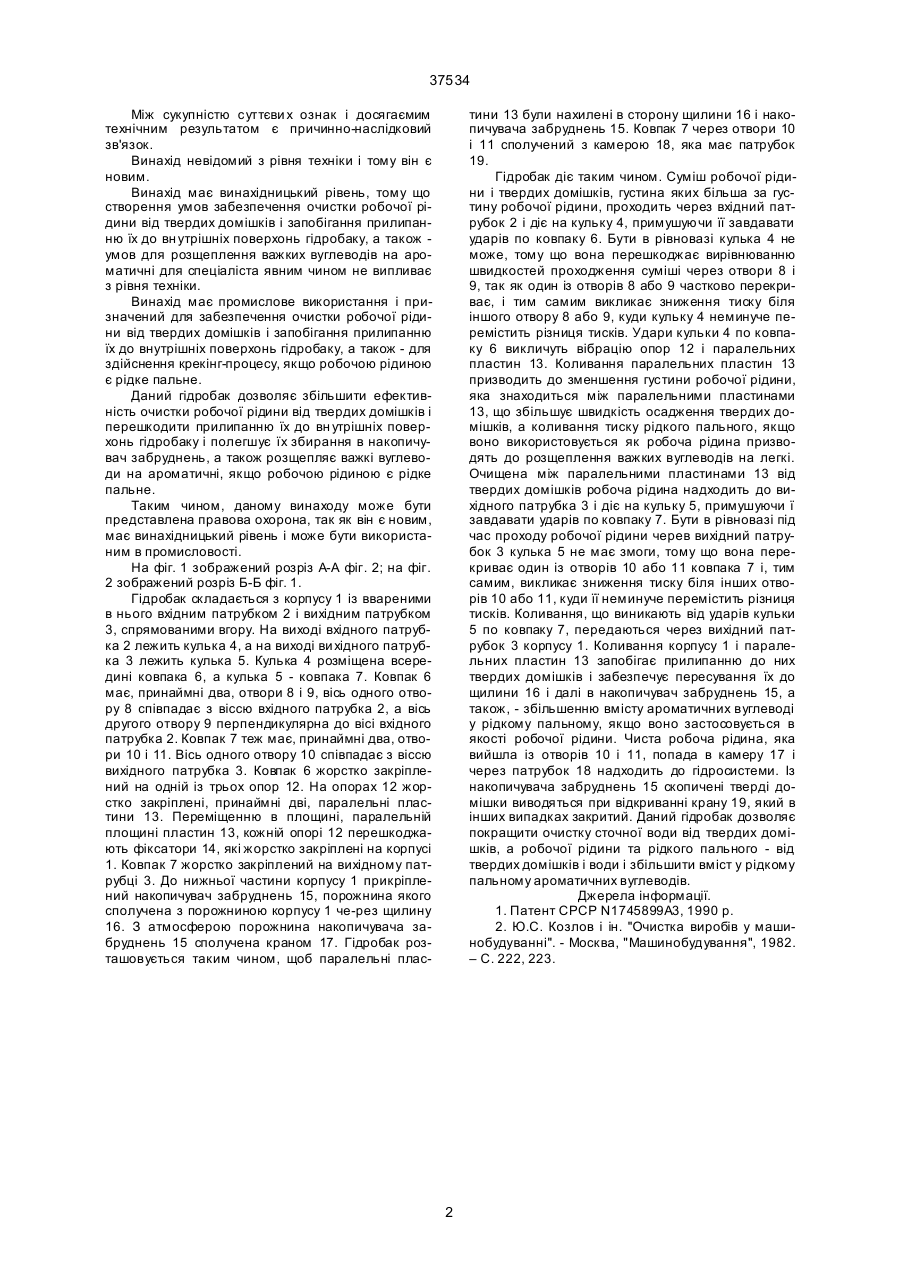

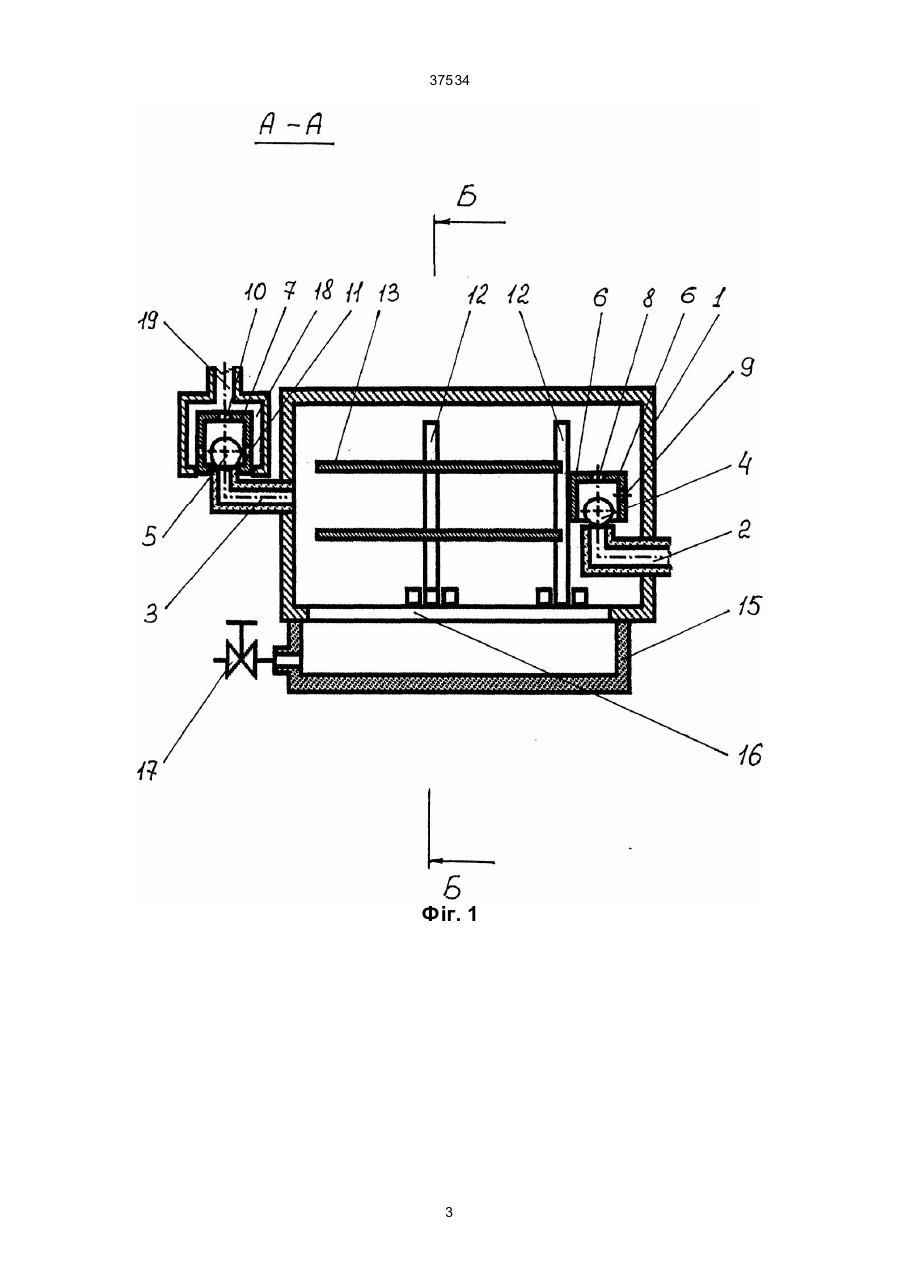

Гідробак, який має корпус, вхідний і вихідний патрубки, паралельні пластини, що розташовані 37534 Між сукупністю суттєви х ознак і досягаємим технічним результатом є причинно-наслідковий зв'язок. Винахід невідомий з рівня техніки і тому він є новим. Винахід має винахідницький рівень, тому що створення умов забезпечення очистки робочої рідини від твердих домішків і запобігання прилипанню їх до вн утрішніх поверхонь гідробаку, а також умов для розщеплення важких вуглеводів на ароматичні для спеціаліста явним чином не випливає з рівня техніки. Винахід має промислове використання і призначений для забезпечення очистки робочої рідини від твердих домішків і запобігання прилипанню їх до внутрішніх поверхонь гідробаку, а також - для здійснення крекінг-процесу, якщо робочою рідиною є рідке пальне. Даний гідробак дозволяє збільшити ефективність очистки робочої рідини від твердих домішків і перешкодити прилипанню їх до вн утрішніх поверхонь гідробаку і полегшує їх збирання в накопичувач забруднень, а також розщепляє важкі вуглеводи на ароматичні, якщо робочою рідиною є рідке пальне. Таким чином, даному винаходу може бути представлена правова охорона, так як він є новим, має винахідницький рівень і може бути використаним в промисловості. На фіг. 1 зображений розріз А-А фіг. 2; на фіг. 2 зображений розріз Б-Б фіг. 1. Гідробак складається з корпусу 1 із ввареними в нього вхідним патрубком 2 і вихідним патрубком 3, спрямованими вгору. На виході вхідного патрубка 2 лежить кулька 4, а на виході ви хідного патрубка 3 лежить кулька 5. Кулька 4 розміщена всередині ковпака 6, а кулька 5 - ковпака 7. Ковпак 6 має, принаймні два, отвори 8 і 9, вісь одного отвору 8 співпадає з віссю вхідного патрубка 2, а вісь другого отвору 9 перпендикулярна до вісі вхідного патрубка 2. Ковпак 7 теж має, принаймні два, отвори 10 і 11. Вісь одного отвору 10 співпадає з віссю вихідного патрубка 3. Ковпак 6 жорстко закріплений на одній із трьох опор 12. На опорах 12 жорстко закріплені, принаймні дві, паралельні пластини 13. Переміщенню в площині, паралельній площині пластин 13, кожній опорі 12 перешкоджають фіксатори 14, які жорстко закріплені на корпусі 1. Ковпак 7 жорстко закріплений на вихідному патрубці 3. До нижньої частини корпусу 1 прикріплений накопичувач забруднень 15, порожнина якого сполучена з порожниною корпусу 1 че-рез щилину 16. З атмосферою порожнина накопичувача забруднень 15 сполучена краном 17. Гідробак розташовується таким чином, щоб паралельні плас тини 13 були нахилені в сторону щилини 16 і накопичувача забруднень 15. Ковпак 7 через отвори 10 і 11 сполучений з камерою 18, яка має патрубок 19. Гідробак діє таким чином. Суміш робочої рідини і твердих домішків, густина яких більша за густину робочої рідини, проходить через вхідний патрубок 2 і діє на кульку 4, примушуючи її завдавати ударів по ковпаку 6. Бути в рівновазі кулька 4 не може, тому що вона перешкоджає вирівнюванню швидкостей проходження суміші через отвори 8 і 9, так як один із отворів 8 або 9 частково перекриває, і тим самим викликає зниження тиску біля іншого отвору 8 або 9, куди кульку 4 неминуче перемістить різниця тисків. Удари кульки 4 по ковпаку 6 викличуть вібрацію опор 12 і паралельних пластин 13. Коливання паралельних пластин 13 призводить до зменшення густини робочої рідини, яка знаходиться між паралельними пластинами 13, що збільшує швидкість осадження твердих домішків, а коливання тиску рідкого пального, якщо воно використовується як робоча рідина призводять до розщеплення важких вуглеводів на легкі. Очищена між паралельними пластинами 13 від твердих домішків робоча рідина надходить до вихідного патрубка 3 і діє на кульку 5, примушуючи ї завдавати ударів по ковпаку 7. Бути в рівновазі під час проходу робочої рідини черев вихідний патрубок 3 кулька 5 не має змоги, тому що вона перекриває один із отворів 10 або 11 ковпака 7 і, тим самим, викликає зниження тиску біля інших отворів 10 або 11, куди її неминуче перемістить різниця тисків. Коливання, що виникають від ударів кульки 5 по ковпаку 7, передаються через вихідний патрубок 3 корпусу 1. Коливання корпусу 1 і паралельних пластин 13 запобігає прилипанню до них твердих домішків і забезпечує пересування їх до щилини 16 і далі в накопичувач забруднень 15, а також, - збільшенню вмісту ароматичних вуглеводі у рідкому пальному, якщо воно застосовується в якості робочої рідини. Чиста робоча рідина, яка вийшла із отворів 10 і 11, попада в камеру 17 і через патрубок 18 надходить до гідросистеми. Із накопичувача забруднень 15 скопичені тверді домішки виводяться при відкриванні крану 19, який в інших випадках закритий. Даний гідробак дозволяє покращити очистку сточної води від твердих домішків, а робочої рідини та рідкого пального - від твердих домішків і води і збільшити вміст у рідкому пальному ароматичних вуглеводів. Джерела інформації. 1. Патент СРСР N1745899A3, 1990 р. 2. Ю.С. Козлов і ін. "Очистка виробів у машинобудуванні". - Москва, "Машинобудування", 1982. – С. 222, 223. 2 37534 Фіг. 1 3 37534 Фіг. 2 4 37534 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
