Гідробак насосної установки
Номер патенту: 6816
Опубліковано: 29.12.1994
Автори: Юхименко Віктор Анатолійович, Аліферовська Людмила Анатолійовна, Тривайло Михайло Семенович, Юхименко Анатолій Іванович

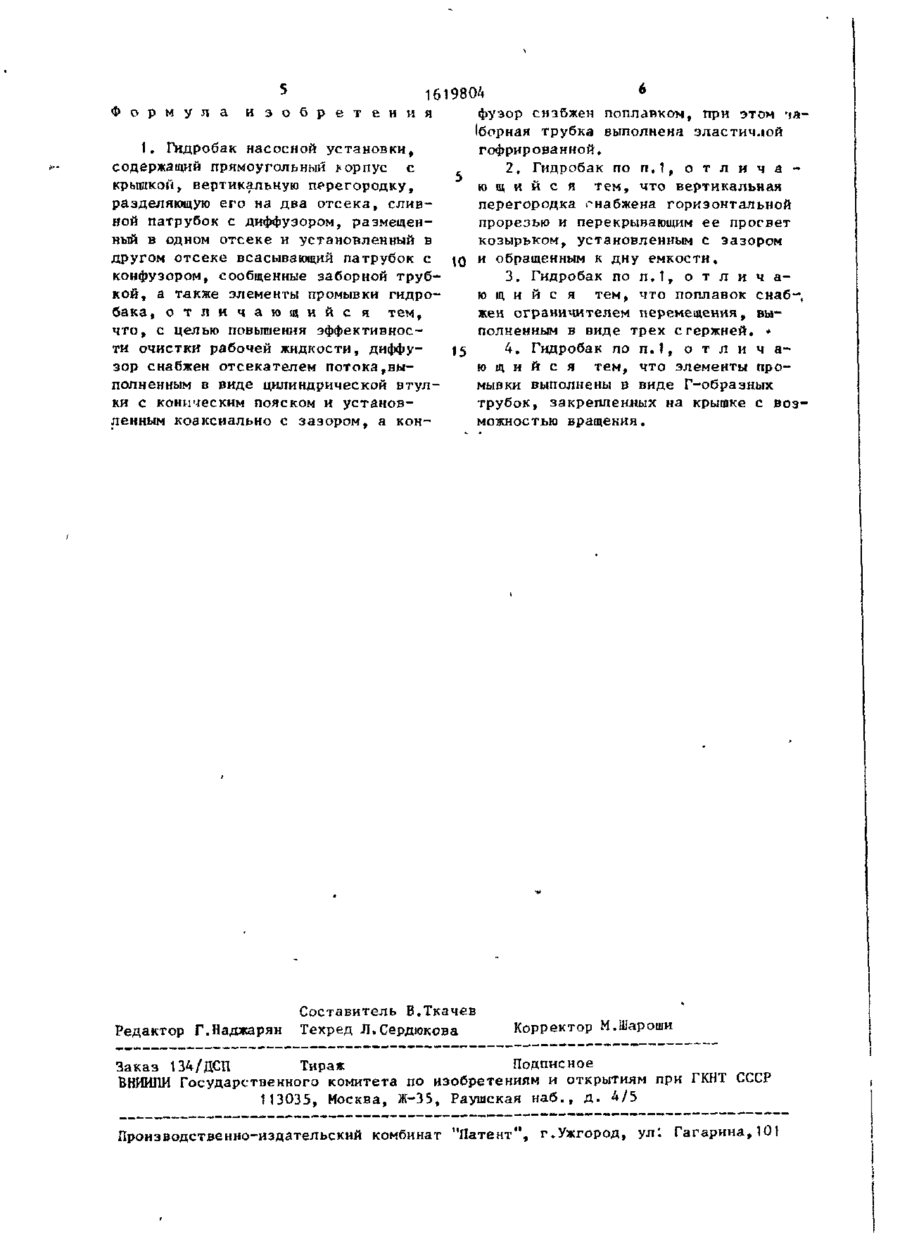

Формула / Реферат
1. Гидробак насосной установки, содержащий прямоугольный корпус с крышкой, вертикальную перегородку, разделяющую его на два отсека, сливной патрубок с диффузором, размещенные в одном отсеке и установленный в другом отсеке всасывающий патрубок с конфузором, сообщенный заборной трубкой, а также элементы промывки гидробака, отличающийся тем, что, с целью повышения эффективности очистки рабочей жидкости, диффузор снабжен отсекателем потока, выполненным в виде цилиндрической втулки с коническим пояском и установленным коаксиально с зазором, а конфузор снабжен поплавком, при этом заборная трубка выполнена эластичной гофрированной.
2. Гидробак по п. 1, отличающийся тем, что вертикальная перегородка снабжена горизонтальной прорезью и перекрывающим ее просвет козырьком, установленным с зазором и обращенным к дну емкости.
3. Гидробак по п. 1, отличающийся тем, что поплавок снабжен ограничителем перемещения, выполненным в виде трех стержней.
4. Гидробак по п. 1, отличающийся тем, что элементы промывки выполнены в виде Г-образных трубок, закрепленных на крышке с возможностью вращения.

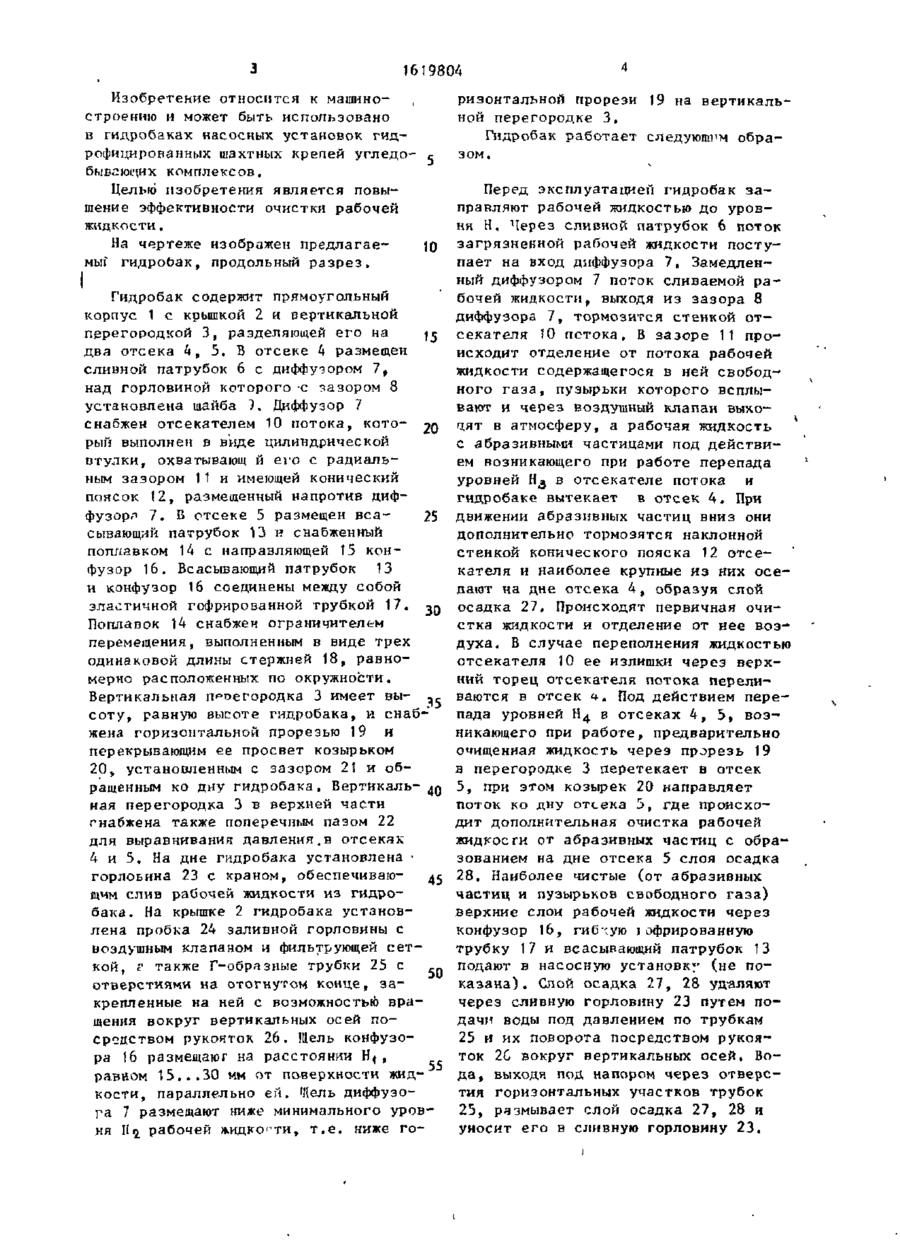

Текст
• ^ ** о ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЭ Ц^ ( J О V О J ? СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (51)S F 15 В 1/06 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ і (21) 4390892/29 (22) 10.03.88 ( 7 5 ) А.И.Юхименко, В,А.Юхименко, Л.А.Алиферовская и М.С.Тривайло (53) 621.226.2 (088.8) (56) Никитин О.Ф., Холин К.М. Объемные гидравлические и пневматические приводы. М.: Машиностроение, 1981, с. 152, рис. 6.14. (54) ГИДРОБАК НАСОСНОЙ УСТАНОВКИ (57) Изобретение относится к машиностроению и может быть использовано в гидробаках (ГБ) насосных установок (НУ) гидрофицированных шахтных крепей угледобывающих комплексов. Цель изобретения - повышение эффективности очистки рабочей жидкости (РЖ). ГБ работает следующим образом. Через слив»ной патрубок 6, зазор 8 диффузора 7 и отсекатель 10 потока РЖ поступает в отсек 4. В зазоре 11 происходят отделение свободного газа, удаление его из ГБ через стержень 18 и торможение абразивных частиц пояском 12 е Предварительно очищенная РЖ через прорезь 19 в перегородке 3 посредством козырька 20, установленного с зазором 21 , направляется в отсек 5 ГБ, где происходят дополнительное освобовдение ее от свободного газа и выпадение осадка 28. Наиболее чистые слои РЭ через конфузор 16, трубку 17, всасывающий патрубок 13 подают в НУ (не показана). Слой осадка удаляют через сливную горловину 23 путем подачи воды по трубкам 25 и их поворота посредством рукояток 26 -вокруг вер-
ДивитисяДодаткова інформація
Назва патенту англійськоюHydro-tank of pump unit
Автори англійськоюYukhymenko Anatolii Ivanovych, Yukhymenko Viktor Anatoliiovych, Aliferovska Liudmyla Anatoliivna, Tryvailo Mykhailo Semenovych
Назва патенту російськоюГидробак насосной установки
Автори російськоюЮхименко Анатолий Иванович, Юхименко Виктор Анатольевич, Алиферовская Людмила Анатольевна, Тривайло Михаил Семенович
МПК / Мітки
Мітки: установки, гідробак, насосної
Код посилання
<a href="https://ua.patents.su/4-6816-gidrobak-nasosno-ustanovki.html" target="_blank" rel="follow" title="База патентів України">Гідробак насосної установки</a>
