Конструкційний шар труби із композиційного матеріалу

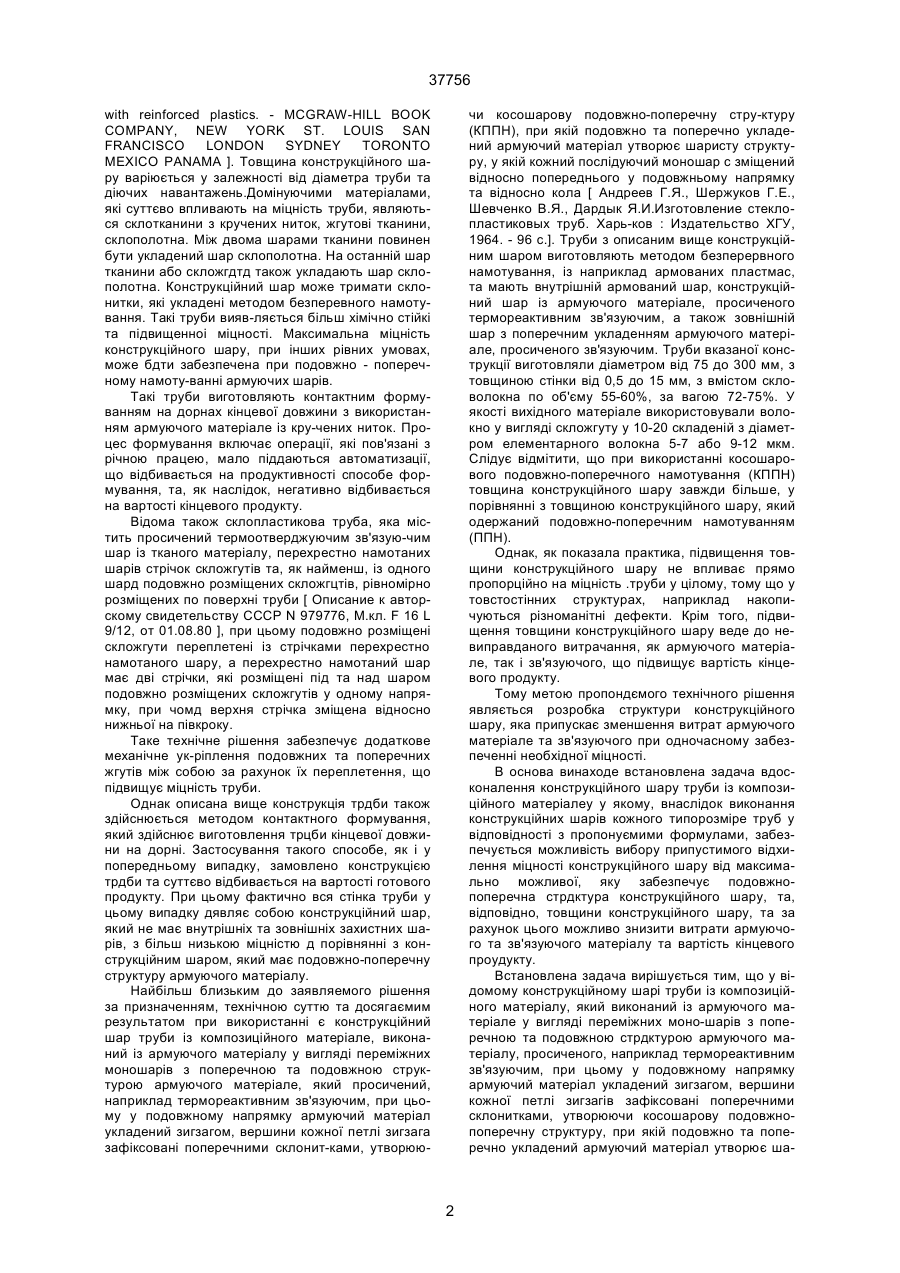

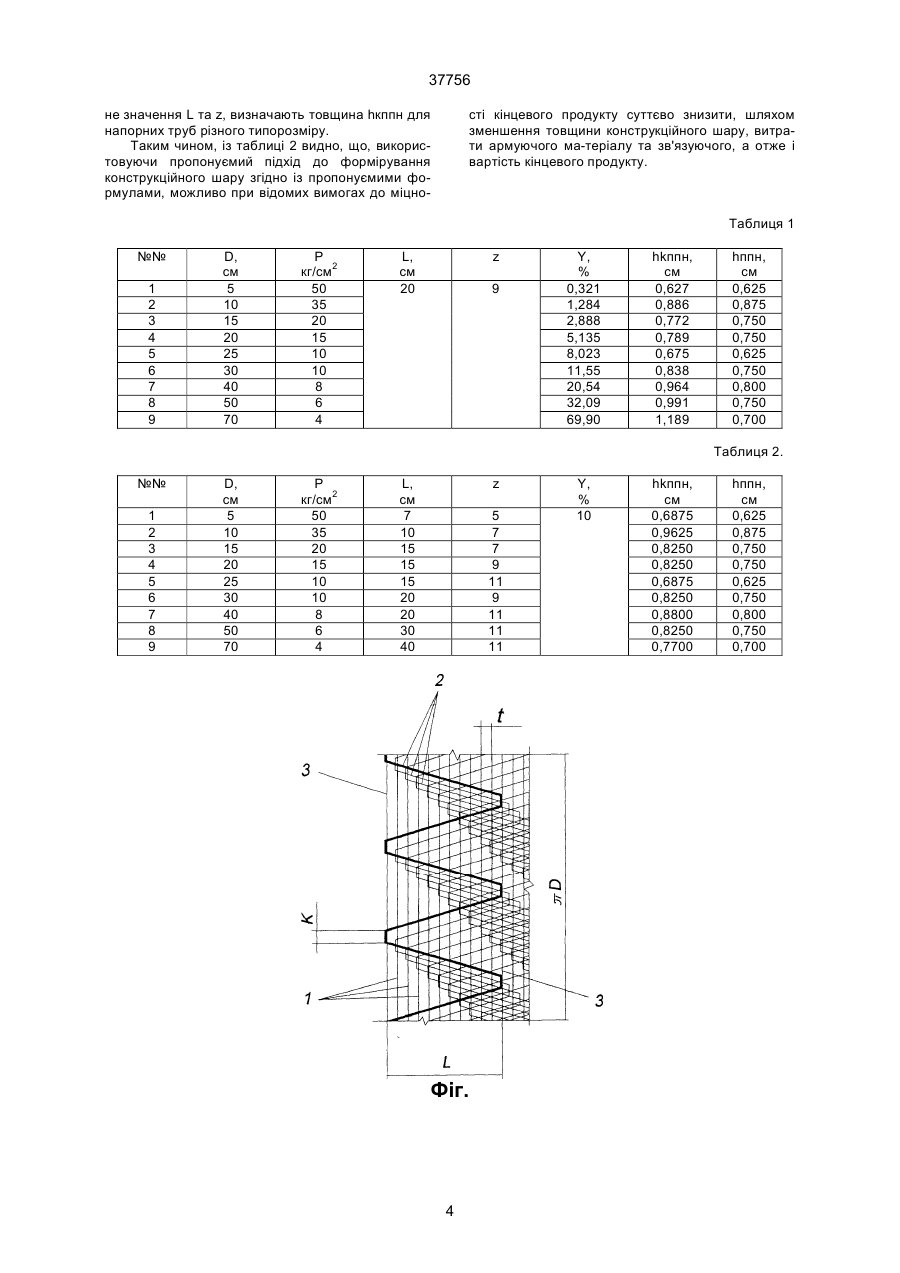

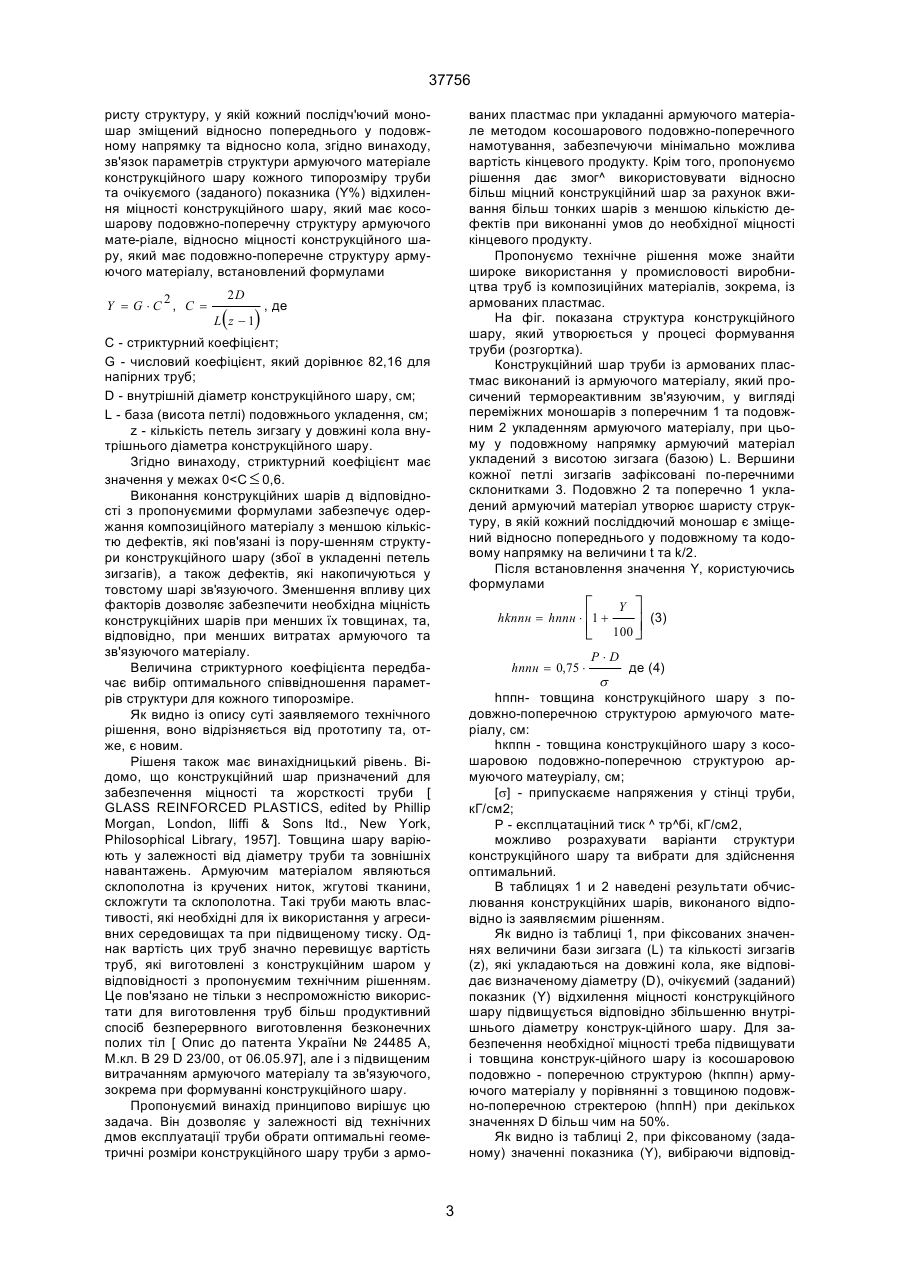

L. Конструкційний шар труби із композиційного матеріале, який виконаний із армуючого матеріалу у вигляді переміжних моношарів з поперечною та подовжньою структурою армуючого матеріалу, просоченого, наприклад термореактивним зв'язуючим, при цьому у подовжньому напрямку армуючий матеріал укладений зигзагом, вершини кожної петлі зигзагів зафіксовані поперечними склонитками, утворюючи косошарову подовжню-поперечну структуру, при якій подовжньо та поперечно укладений армуючий матеріал утворює шарувату стриктуру, у якій кожний наступний моношар зміщений відносно попереднього у подовжньому напрямку та відносно кола, який відрізняється тим, що зв'язок параметрів структури армуючого матеріале конструкційного шару кожного типорозміру труби та заданого. показника (Y%) відхилення міцності конструк-ційного шару, який має косошарову подовжньо-поперечну структуру армуючого матеріалу, відносно міцності конструкційного шару, який має подовжньо-поперечну структуру армуючого матеріалу, встановлений формулами Винахід відноситься до трубчастих виробів з армованих пластмас, виготовлених шляхом намотування, зокрема виробів із склопластиків, які можіть бути використані у різноманітних галузях техніки, наприклад у хімічній, нафтохімічній примисловості та томд подібне. Відомо, що склопластики - дорогий матеріал, і при проектуванні обладнання та трубопроводів з них навіть невелике вдосконалення конструкції або поліпшення технології можіть суттєво знизити кінцево вартість виробів. Однак до вдоскона-лення склопластикових виробів слід підходити вельми обережно. Основна перевага обладнання із склопластиків - висока надійність та тривалий строк служіння в умовах постійного впливе хімічно агресивних середовищ, часто у сполученні з ви-соким навантаженням. Тому зменшення вартості обладнання із склопластиків за рахунок застосування нових матеріалів або вдосконалення темпу обробки не повинні приводити до зниження якості виро бів, зниження строку служіння, оскільки у кінцевоуму рахунку споживач не тільки не одержить бажаємої економії, але й зостанеться у збитках [ GLASS REINFORCED PLASTICS, edited by Phillip Morgan,London, Iliffi & Sons ltd., New York, Philosophical Library, 1957; Mallinson J.H. Cemical plant design with reinforced plastics. - MCGRAWHILL BOOK COMPANY, NEW YORK ST. LOUIS SAN FRANCISCO LONDON SYDNEY TORONTO MEXICO PANAMA; Калиничев В.А.,Макаров М.И. Намотанные стеклопластики.- М.: Химия, 1986. 272 с]. Відомо, що для забезпечення необхідної механічної міцності та корозійної стійкості труба із склопластику повинна бути багатошаровою. Типова структура труби включає у себе внутрішній хімічно стійкий шар, другий шар, який разом з першим конструкційним забезпечує герметичність та хімічна стійкість труби. Далі можливим є зовнішній захистний шар [Mallinson J.H.Cemical plant design 2D ( ) L z -1 , де (19) UA (11) 37756 (13) С - стриктурний коефіцієнт; G - числовий коефіцієнт, який дорівнює 82,16 для напірних труб; D - внутрішній діаметр конструкційного шару, см; L - база (висота петлі) подовжнього укладення, см; z - кількість петель зигзагу у довжині кола внутрішнього діаметра конструкційного шару. 2. Конструкційний шар труби по п.1, який відрізняється тим, що структурний коефіцієнт має значення у межах 0
