Прилад для одночасного креслення кривих 2-го, 6-го порядків та трансцендентної кривої
Номер патенту: 51010
Опубліковано: 25.06.2010
Автори: Веремієнко Микола Олександрович, Балицький Ігор Васильович, Табацков Вячеслав Петрович
Формула / Реферат
Прилад для одночасного креслення кривих 2-го, 6-го порядків та трансцендентної кривої, що містить прямокутний важіль, траверзу та кулісу, зв'язані між собою шарнірами та повзунами, який відрізняється тим, що прилад обладнаний двома додатковими прямокутними важелями, вершини яких ковзають завдяки повзунам вздовж осей системи XOY.
Текст

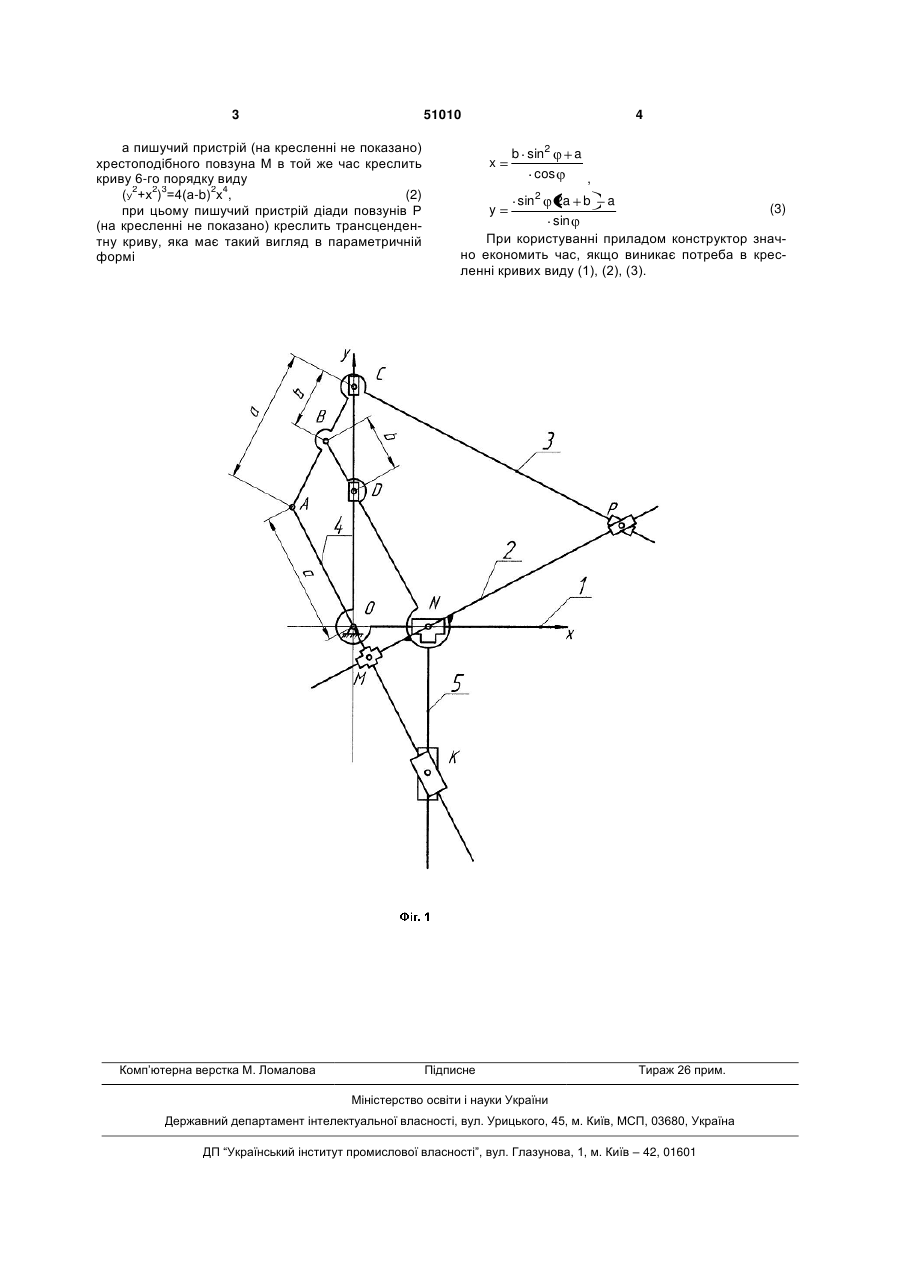

Прилад для одночасного креслення кривих 2го, 6-го порядків та трансцендентної кривої, що містить прямокутний важіль, траверзу та кулісу, зв'язані між собою шарнірами та повзунами, який відрізняється тим, що прилад обладнаний двома додатковими прямокутними важелями, вершини яких ковзають завдяки повзунам вздовж осей системи XOY. (19) (21) u201000917 (22) 29.01.2010 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) ТАБАЦКОВ В'ЯЧЕСЛАВ ПЕТРОВИЧ, БАЛИЦЬКИЙ ІГОР ВАСИЛЬОВИЧ, ВЕРЕМІЄНКО МИКОЛА ОЛЕКСАНДРОВИЧ (73) ТАБАЦКОВ В'ЯЧЕСЛАВ ПЕТРОВИЧ 3 51010 а пишучий пристрій (на кресленні не показано) хрестоподібного повзуна М в той же час креслить криву 6-го порядку виду (У2+х2)3=4(а-b)2х4, (2) при цьому пишучий пристрій діади повзунів Р (на кресленні не показано) креслить трансцендентну криву, яка має такий вигляд в параметричній формі Комп’ютерна верстка М. Ломалова 4 x b sin2 cos , 2 2a b a (3) sin При користуванні приладом конструктор значно економить час, якщо виникає потреба в кресленні кривих виду (1), (2), (3). y sin a Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for simultaneous plotting of quadric and sextic curves and transcendent curve
Автори англійськоюTabatskov Viacheslav Petrovych, Balytskyi Ihor Vasyliovych, Veremiienko Mykola Oleksandrovych
Назва патенту російськоюПрибор для одновременного черчения кривых 2-го, 6-го порядков и трансцендентной кривой
Автори російськоюТабацков Вячеслав Петрович, Балицкий Игорь Васильевич, Веремиенко Николай Александрович
МПК / Мітки
МПК: B43L 11/00
Мітки: креслення, 6-го, кривих, кривої, 2-го, порядків, прилад, трансцендентної, одночасного
