Спосіб впливу на біологічні тканини та прилад для його виконання

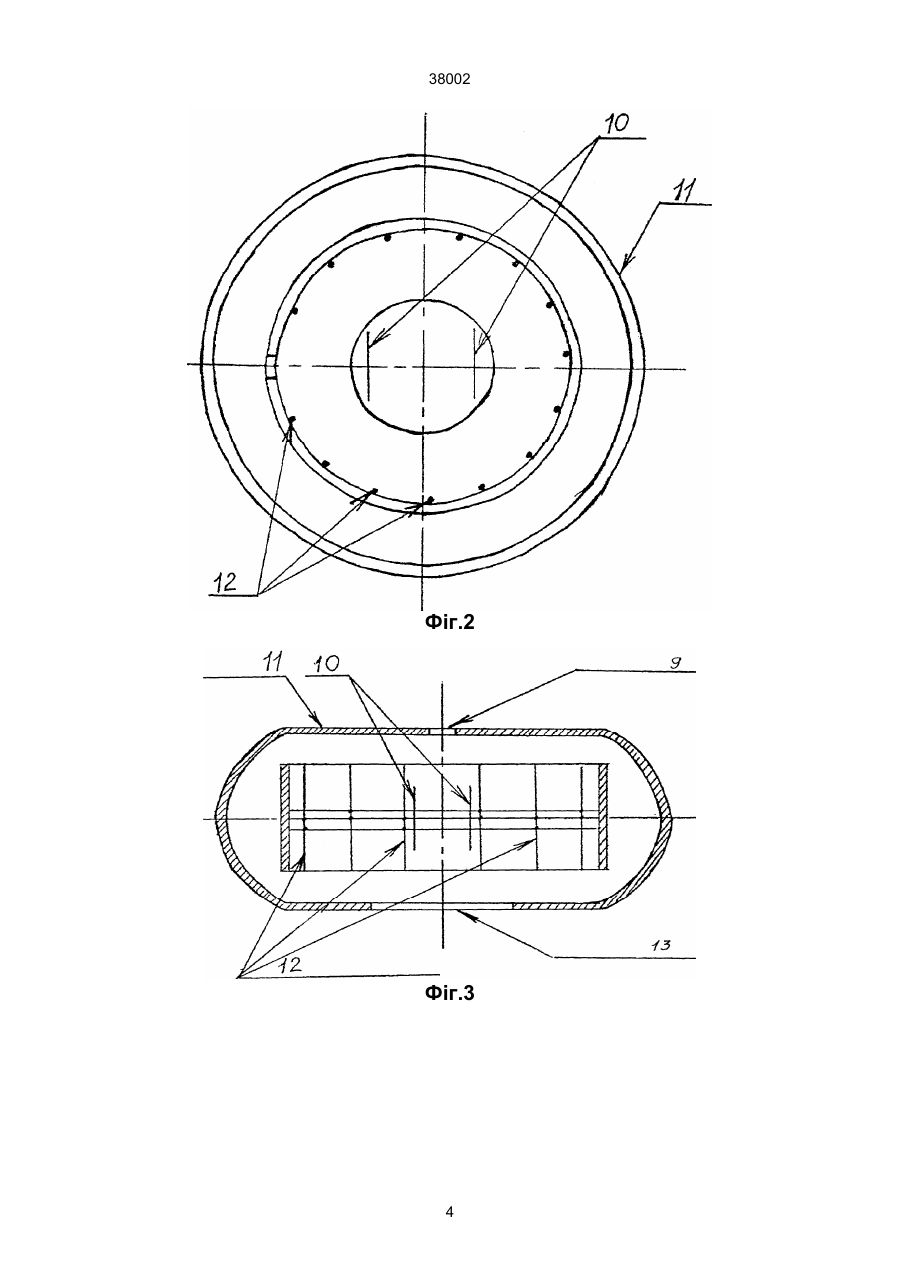

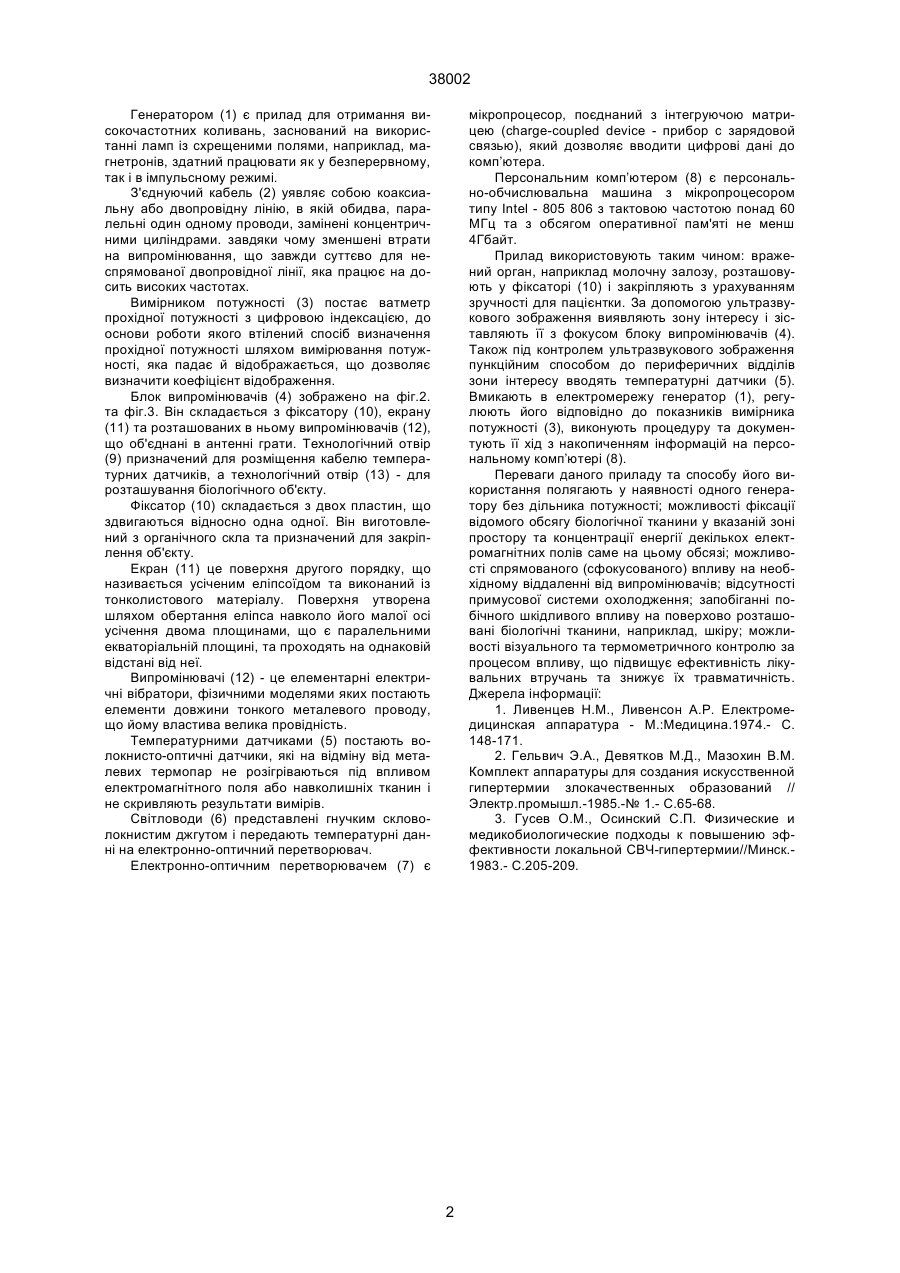

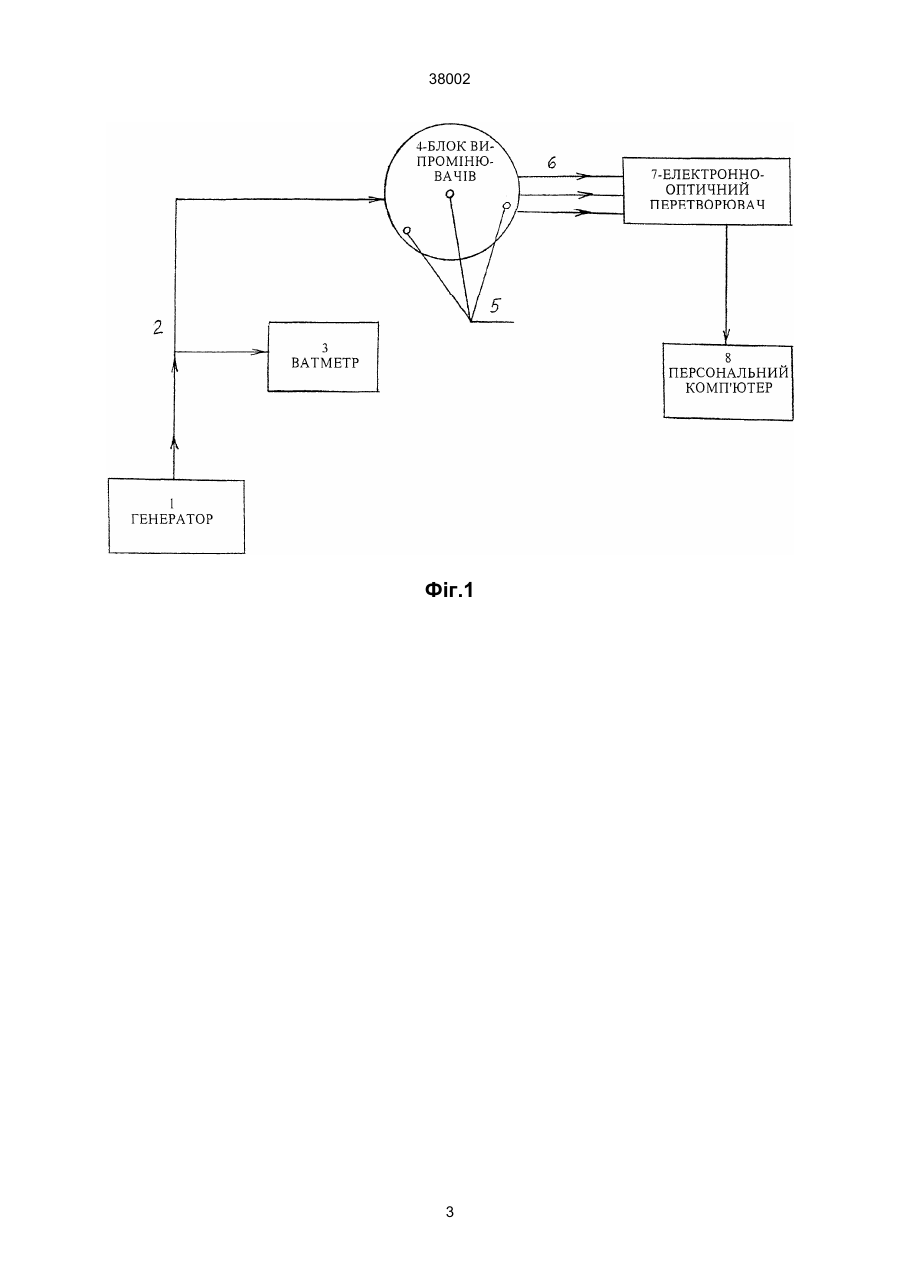

1. Спосіб впливу на біологічні тканини, що включає опромінення електромагнітним полем, який відрізняється тим, що опромінення проводять декількома електромагнітними полями, сфо 38002 Генератором (1) є прилад для отримання високочастотних коливань, заснований на використанні ламп із схрещеними полями, наприклад, магнетронів, здатний працювати як у безперервному, так і в імпульсному режимі. З'єднуючий кабель (2) уявляє собою коаксиальну або двопровідну лінію, в якій обидва, паралельні один одному проводи, замінені концентричними циліндрами. завдяки чому зменшені втрати на випромінювання, що завжди суттєво для неспрямованої двопровідної лінії, яка працює на досить високих частотах. Вимірником потужності (3) постає ватметр прохідної потужності з цифровою індексацією, до основи роботи якого втілений спосіб визначення прохідної потужності шляхом вимірювання потужності, яка падає й відображається, що дозволяє визначити коефіцієнт відображення. Блок випромінювачів (4) зображено на фіг.2. та фіг.3. Він складається з фіксатору (10), екрану (11) та розташованих в ньому випромінювачів (12), що об'єднані в антенні грати. Технологічний отвір (9) призначений для розміщення кабелю температурних датчиків, а технологічний отвір (13) - для розташування біологічного об'єкту. Фіксатор (10) складається з двох пластин, що здвигаються відносно одна одної. Він виготовлений з органічного скла та призначений для закріплення об'єкту. Екран (11) це поверхня другого порядку, що називається усіченим еліпсоїдом та виконаний із тонколистового матеріалу. Поверхня утворена шляхом обертання еліпса навколо його малої осі усічення двома площинами, що є паралельними екваторіальній площині, та проходять на однаковій відстані від неї. Випромінювачі (12) - це елементарні електричні вібратори, фізичними моделями яких постають елементи довжини тонкого металевого проводу, що йому властива велика провідність. Температурними датчиками (5) постають волокнисто-оптичні датчики, які на відміну від металевих термопар не розігріваються під впливом електромагнітного поля або навколишніх тканин і не скривляють результати вимірів. Світловоди (6) представлені гнучким скловолокнистим джгутом і передають температурні данні на електронно-оптичний перетворювач. Електронно-оптичним перетворювачем (7) є мікропроцесор, поєднаний з інтегруючою матрицею (charge-coupled device - прибор с зарядовой связью), який дозволяє вводити цифрові дані до комп’ютера. Персональним комп’ютером (8) є персонально-обчислювальна машина з мікропроцесором типу Intel - 805 806 з тактовою частотою понад 60 МГц та з обсягом оперативної пам'яті не менш 4Гбайт. Прилад використовують таким чином: вражений орган, наприклад молочну залозу, розташовують у фіксаторі (10) і закріпляють з урахуванням зручності для пацієнтки. За допомогою ультразвукового зображення виявляють зону інтересу і зіставляють її з фокусом блоку випромінювачів (4). Також під контролем ультразвукового зображення пункційним способом до периферичних відділів зони інтересу вводять температурні датчики (5). Вмикають в електромережу генератор (1), регулюють його відповідно до показників вимірника потужності (3), виконують процедуру та документують її хід з накопиченням інформацій на персональному комп’ютері (8). Переваги даного приладу та способу його використання полягають у наявності одного генератору без дільника потужності; можливості фіксації відомого обсягу біологічної тканини у вказаній зоні простору та концентрації енергії декількох електромагнітних полів саме на цьому обсязі; можливості спрямованого (сфокусованого) впливу на необхідному віддаленні від випромінювачів; відсутності примусової системи охолодження; запобіганні побічного шкідливого впливу на поверхово розташовані біологічні тканини, наприклад, шкіру; можливості візуального та термометричного контролю за процесом впливу, що підвищує ефективність лікувальних втручань та знижує їх травматичність. Джерела інформації: 1. Ливенцев Н.М., Ливенсон А.Р. Електромедицинская аппаратура - М.:Медицина.1974.- С. 148-171. 2. Гельвич Э.А., Девятков М.Д., Мазохин В.М. Комплект аппаратуры для создания искусственной гипертермии злокачественных образований // Электр.промышл.-1985.-№ 1.- С.65-68. 3. Гусев О.М., Осинский С.П. Физические и медикобиологические подходы к повышению эффективности локальной СВЧ-гипертермии//Минск.1983.- С.205-209. 2 38002 Фіг.1 3 38002 Фіг.2 Фіг.3 4 38002 --------------------------------------------------------------------------------------------"Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
