Пристрій пакування великогабаритних пакетів

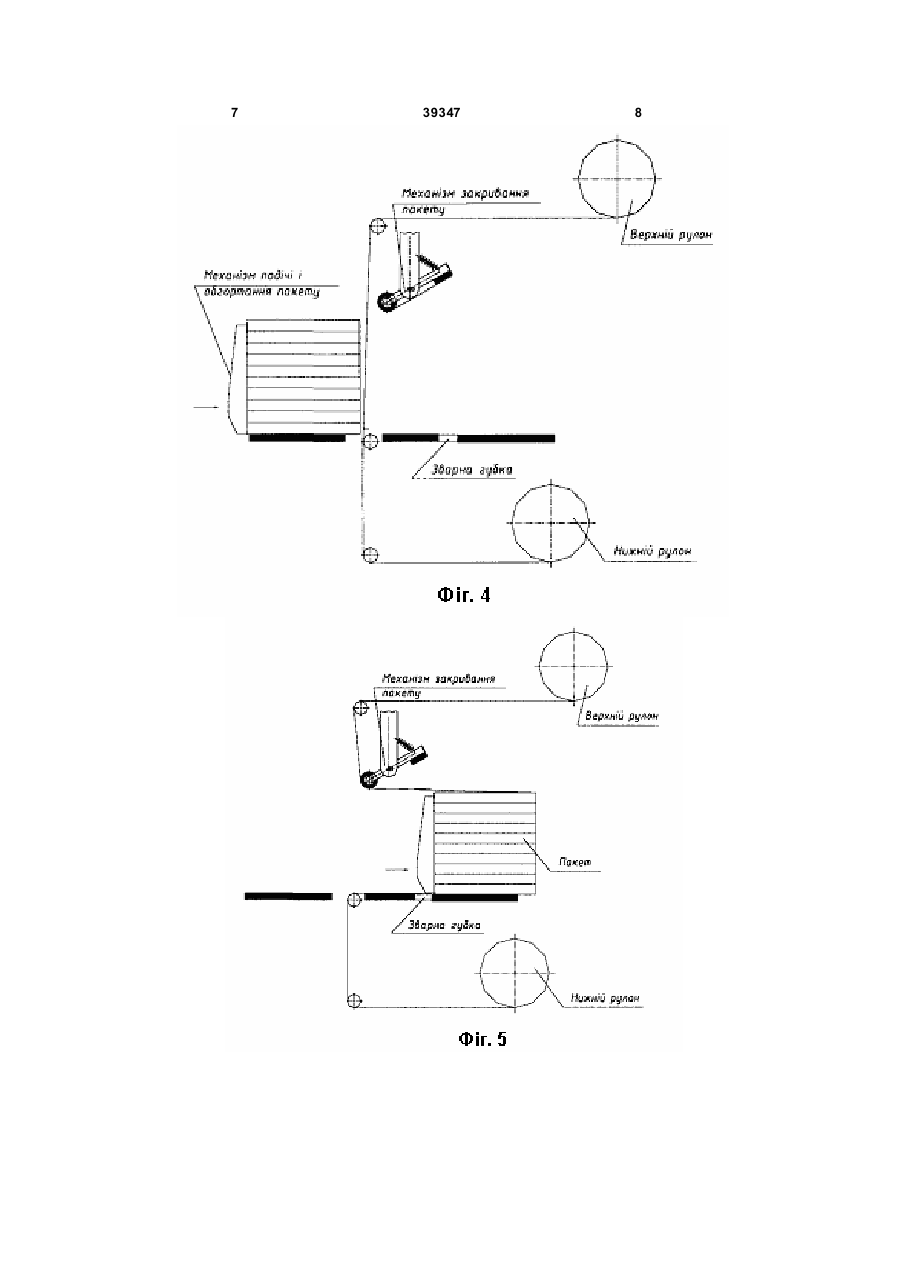

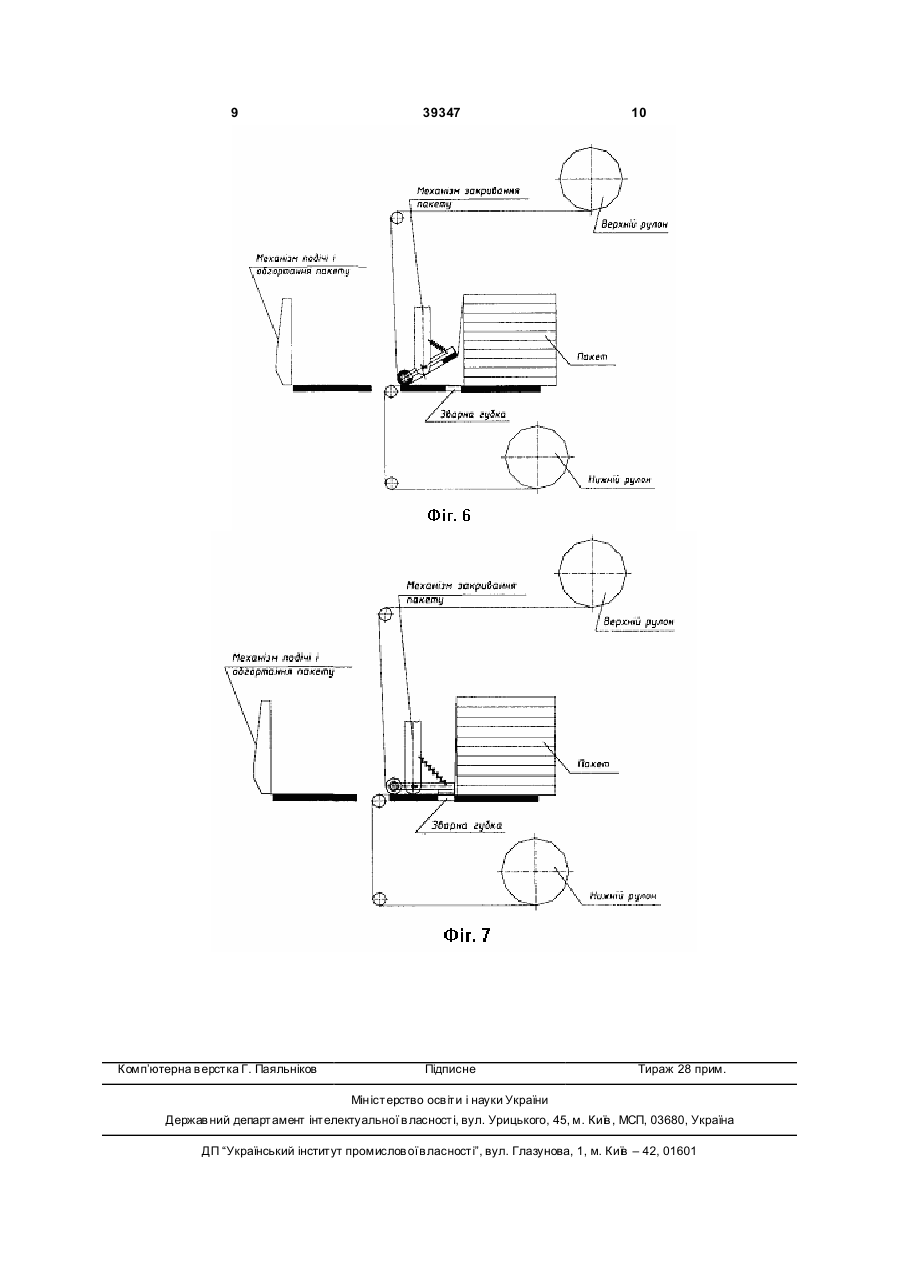

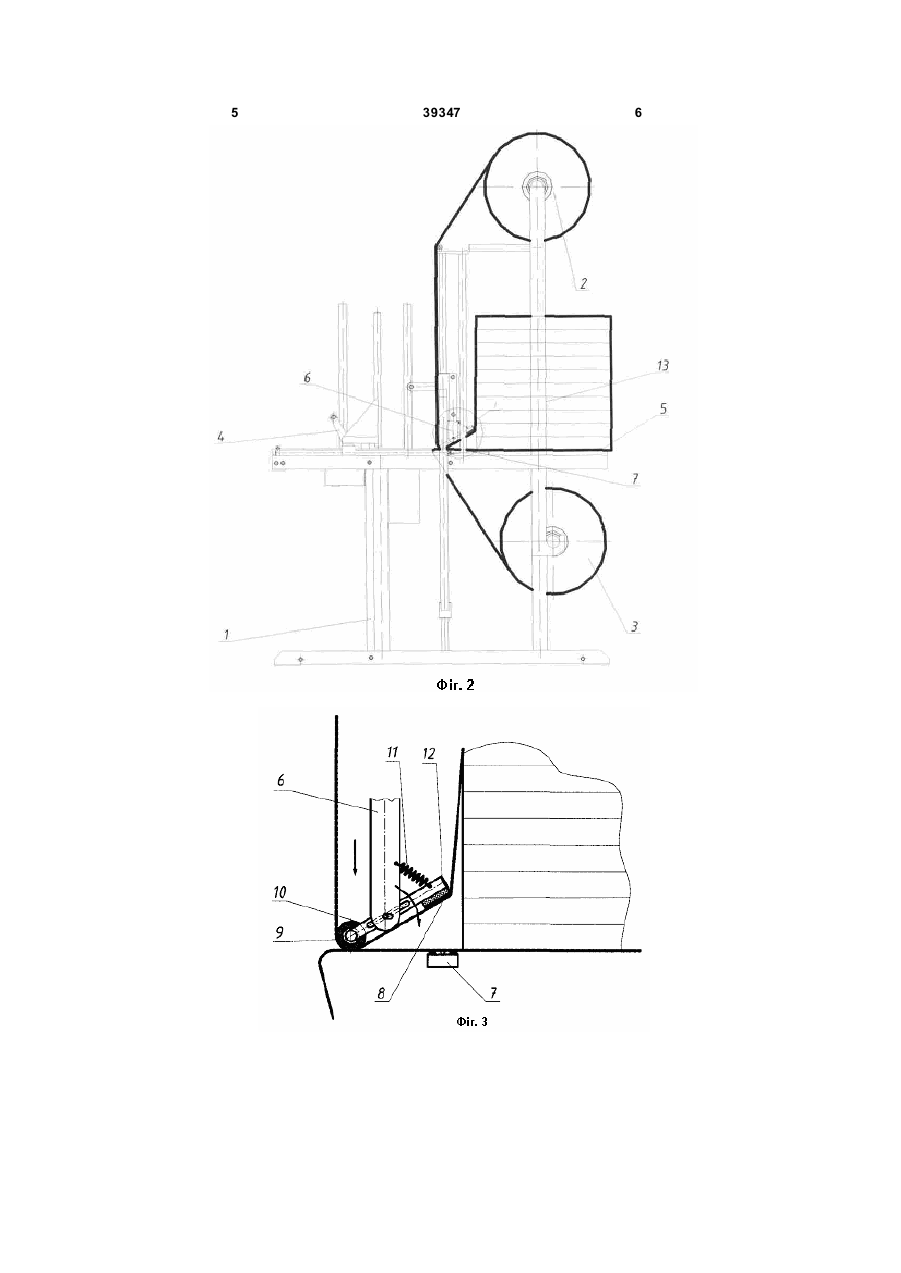

1. Пристрій для пакування великогабаритних вантажів, що містить вузли розмотування верхнього і нижнього рулонів з плівкою, механізм подачі вантажу на стіл обтягування, механізм закривання 3 39347 4 Поставлене завдання вирішувалось наступмеханізму закривання пакету 6 з великогабаритним чином. ним пакетом 13. На приведених кресленнях схематично зобраВ цьому пристрої передбачена можливість режено: на Фіг.1 - пакований великогабаритний пагулювання величини натягування шляхом зміни кет; на Фіг.2 - вигляд збоку пристрою пакування плечей коромисла 10 (важільного механізму) або великогабаритних пакетів в процесі обгортання; на жорсткості пружного елементу 11. Фіг.3 - загальний вигляд вузла обгортання механіПристрій пакування великогабаритних вантазму закривання пакету; на Фіг.4 - подача сформожів працює наступним чином. ваного пакету, Фіг.5 - обтягування пакету з 3-х стоСформований комплект великогабаритного рін плівкою, Фіг.6 - обтягування з останньої вантажу подається механізмом подачі і обгортання сторони та стягування пакету, Фіг.7 - зварювання пакету 4 на стіл обтягування 5. Обгортковий матекінців плівки. ріал, який розмотується з верхнього 2 та нижнього Пристрій для пакування великогабаритних ва3 рулонів обгортає вантаж 13 з трьох сторін. нтажів, містить раму 1, вузли розмотування верхПісля повернення механізму подачі 4 у початнього 2 і нижнього 3 рулонів з плівкою, механізм кове положення механізм закривання пакету 6 подачі 4 вантажу на стіл обтягування 5, механізм завершує обгортання вантажу по периметру, тобто закривання 6 пакета з зварювальною 7 і притискз останньої четвертої сторони. При контакті притиною 8 губками. У відповідності до запропонованого ску 9 механізму закривання пакету, виконаного у корисної моделі був змінений механізм закривання вигляді ролика з гумовим покриттям, відбувається пакету. А саме, він був оснащений притиском 9 фіксація обгорткового матеріалу. Сам же механізм плівки, який розміщений на одному коромислі 10 з рухається далі донизу, переборюючи зусилля пругубкою 8, а вісь коливання коромисла знаходиться жного елементу 11, при цьому коромисло 10 оберу площині переміщення механізму закривання 6 тається за годинниковою стрілкою з центром обепакета, причому інша губка розміщена нерухомо ртання, який співпадає з віссю ролика притиску, а на столі обтягування 5. губка 8, огинаючи дугу, вибирає вільний обгорткоПричому один із двох взаємозалежних елемевий матеріал, натягує його та стискає сформовантів, а саме зварювальна 7 чи притискна 8 губки, ний пакет. В кінці цієї операції відбувається остаможуть розміщуватись або на одному коромислі точне зварювання кінців обгорткового матеріалу 10 з притиском (рухомо), або на столі обтягування при взаємодії притискної 8 та зварювальної 7 гу5 (нерухомо). бок. Притиск механізму закривання пакету 6 викоВ пристрої використовується комбінована звананий у вигляді ролика 9 для вільного проходженрювальна губка 7 термоімпульсного типу, яка виня плівкового обгорткового матеріалу при його конує два зварювальні шви та їх розрізання. Її вивертикальному русі, з гумовим покриттям для закористання дає можливість заварити побігання проковзування під час притискання. сформований пакет, відрізати його від рулонного Підпружинене пружним елементом 11 коромиматеріалу, та з'єднати обгортковий матеріал двох сло 10 механізму закривання пакету шарнірно зарулонів для наступного паковання. кріплене на стійці цього механізму і має поздовжні Далі запакований великогабаритний пакет 13 пази для регулювання пліч закріплення притиску 9 знімається з стола обтягування 5 при подачі наі губки 8. ступного пакету, його оглядають і переміщують на Притискна губка 8 механізму закривання пакеінші транспортуючі пристрої, а механізм закриванту 6 складається з корпуса закритого м'якою пориня пакету 6 повертають у ви хідне положення. стою та твердою термостійкою гумою для забезТехнологічна схема роботи пристрою предпечення надійного контакту губок під час ставлена на Фіг.4 - Фіг.7 зварювання. Причому у випадку розміщення на Новий технічний результат виражається в мокоромислі для усунення тертя плівки об гуму прижливості проводити зварювання натягнутої плівки тискна губка 8 закрита захисною металевою пласта регулювання величини натягування шляхом тиною 12, загнутою донизу зі сторони контакту зміни плечей даного механізму або жорсткості пружного елементу. 5 39347 6 7 39347 8 9 Комп’ютерна в ерстка Г. Паяльніков 39347 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки УкраїниДержав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
