Пристрій та спосіб для виготовлення і пакування пакетів із фольги

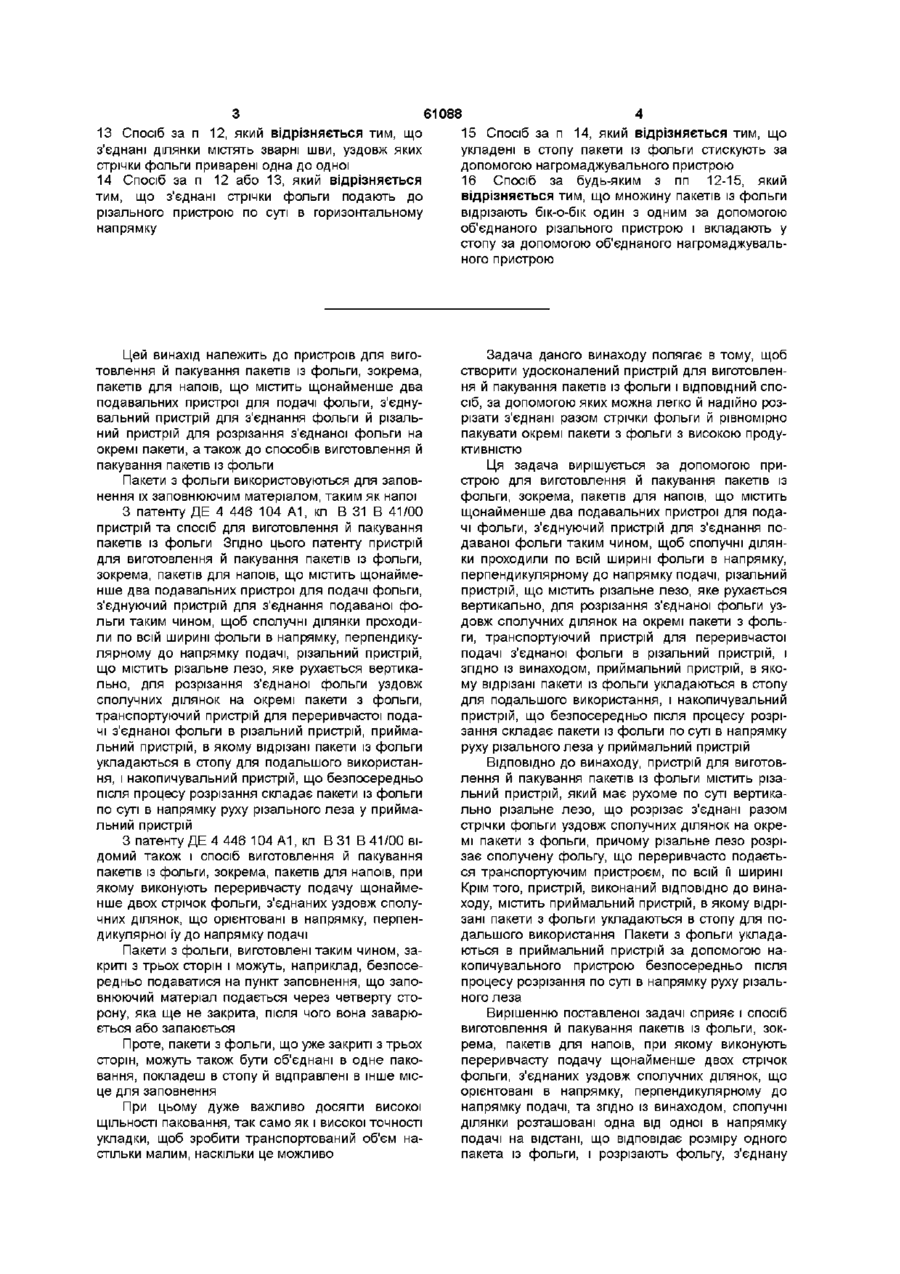

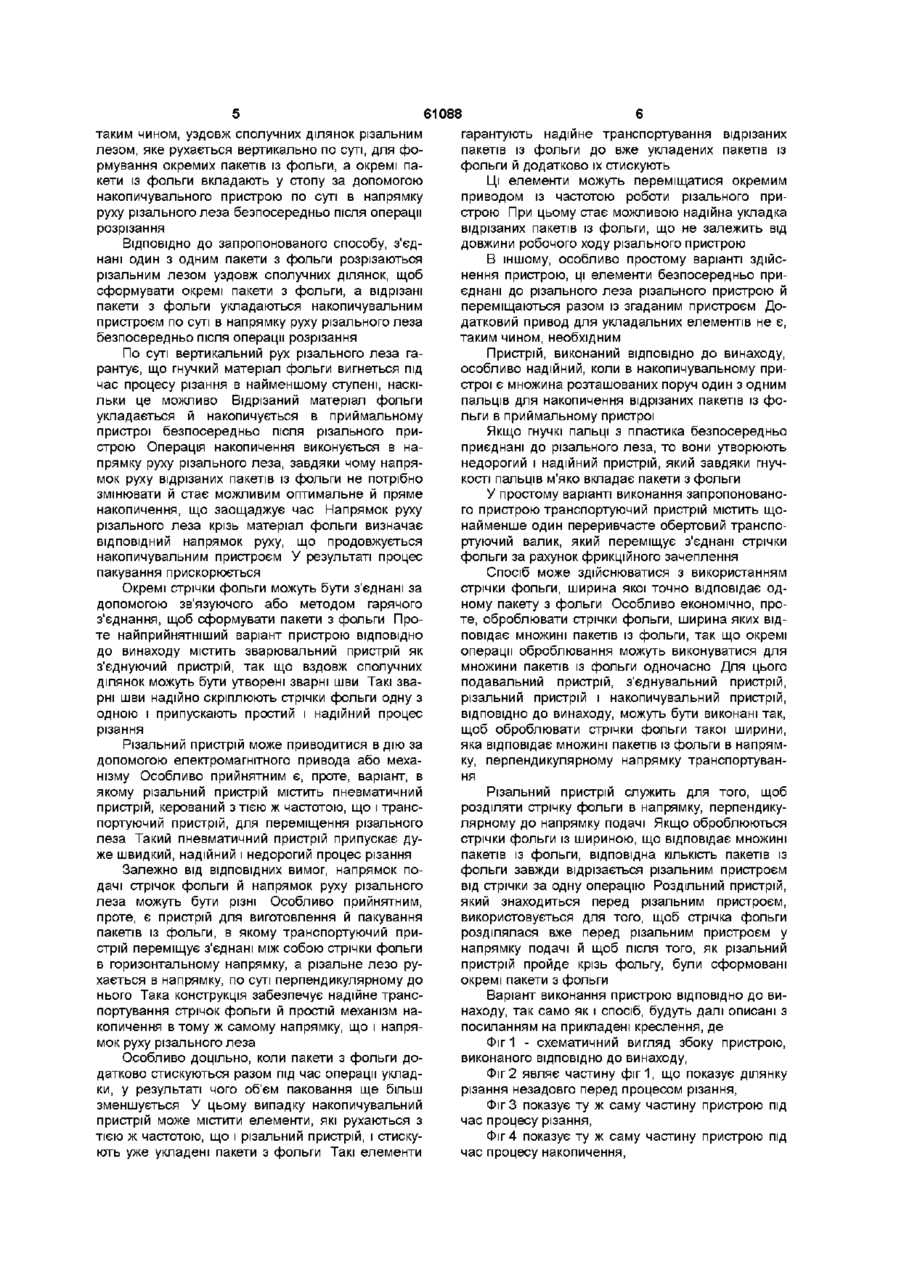

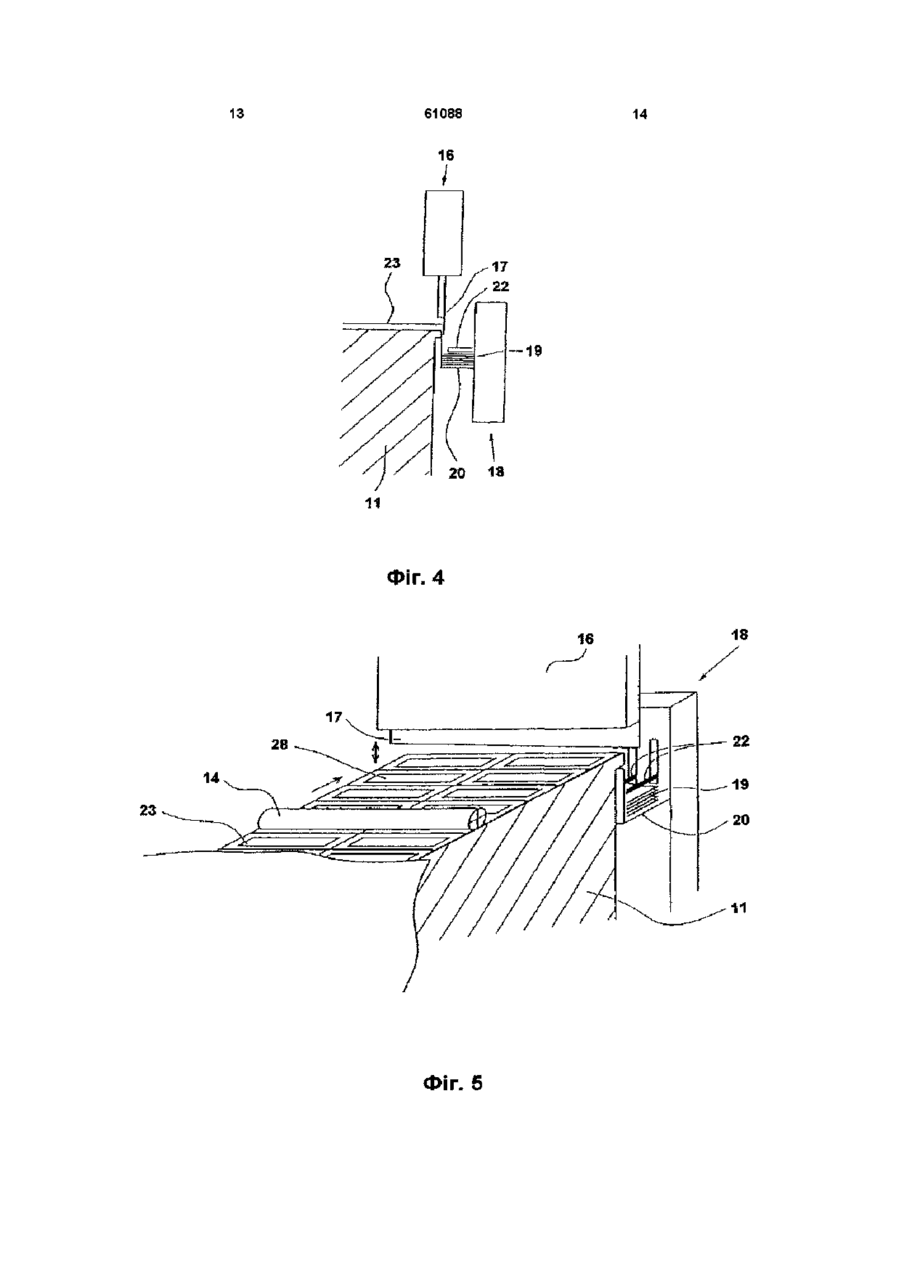

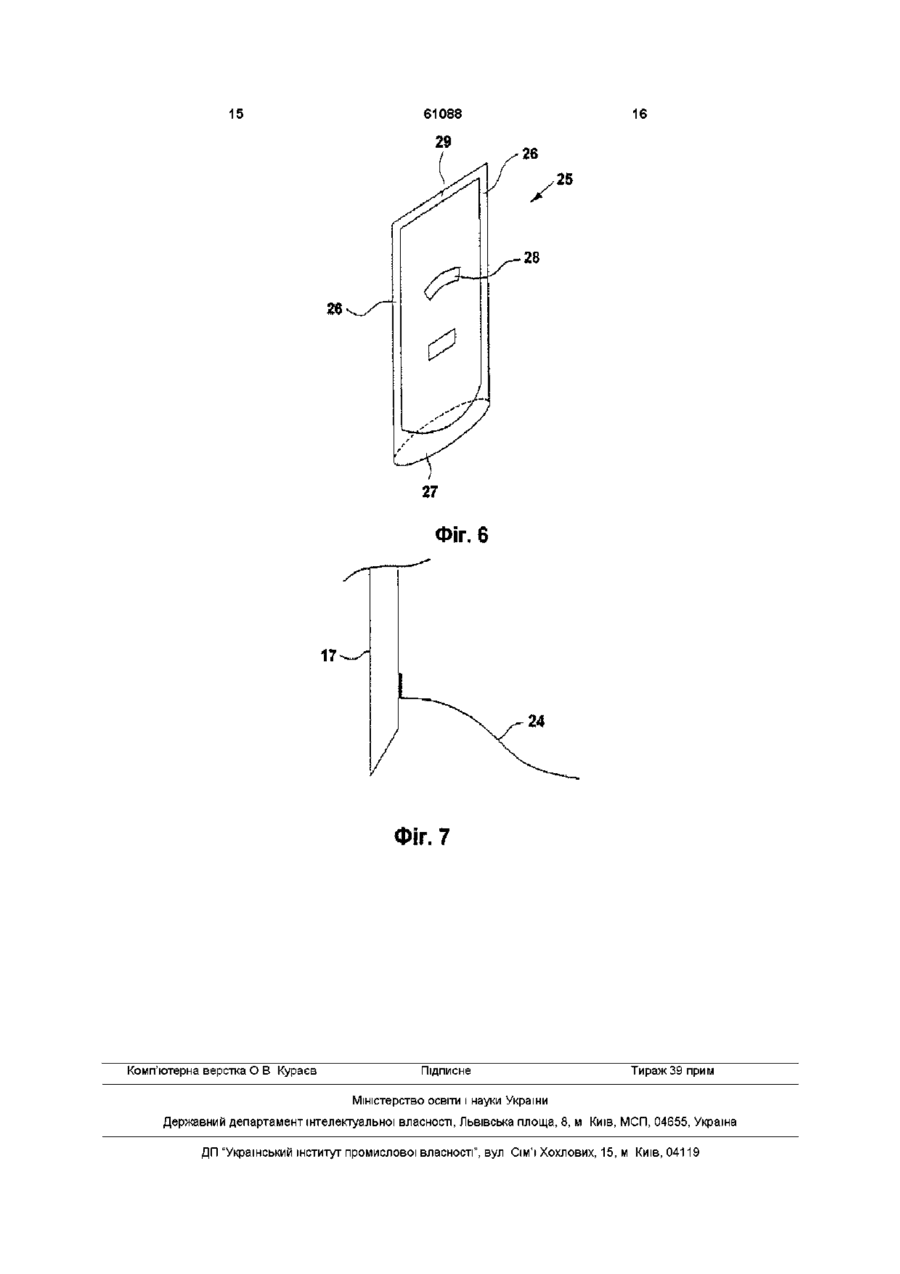

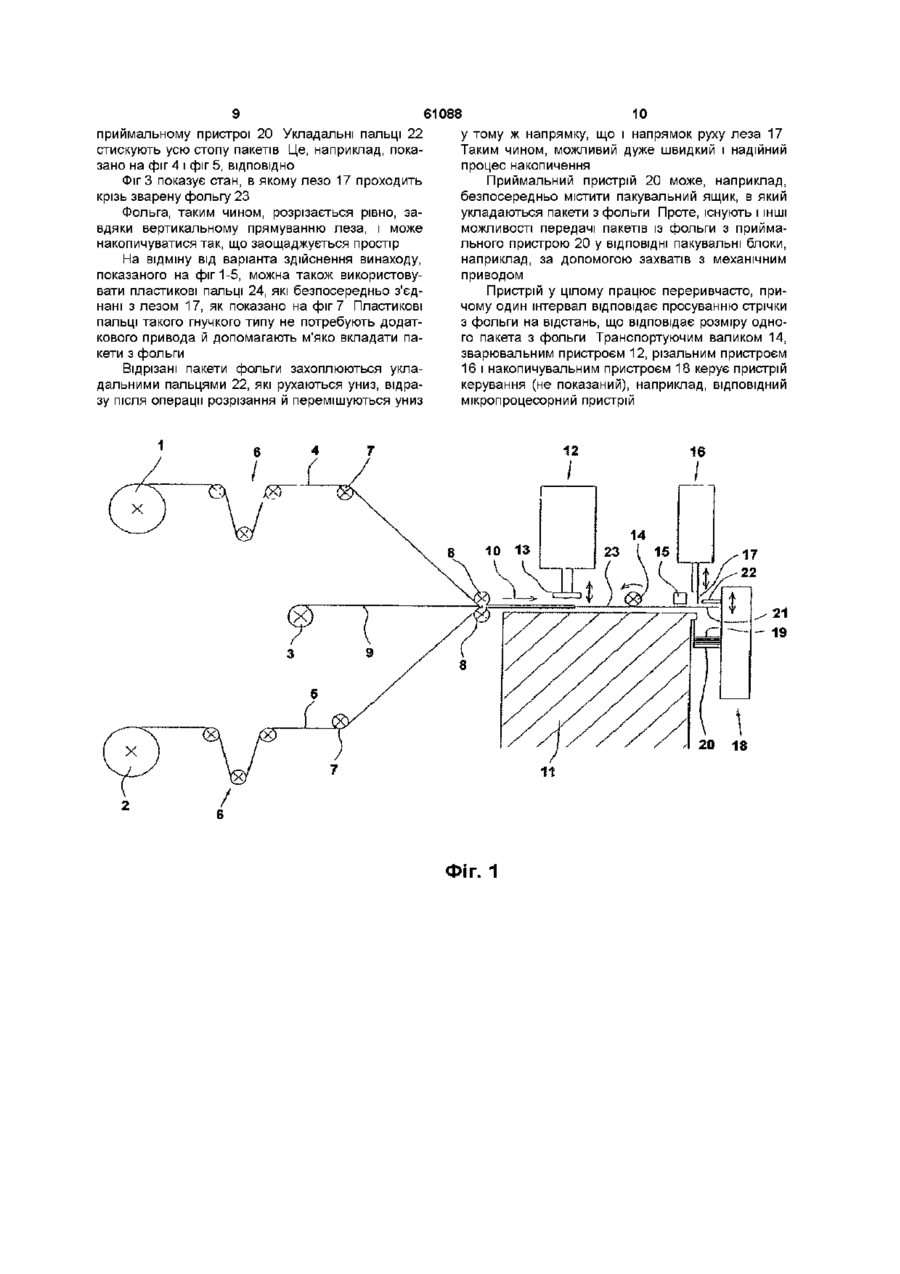

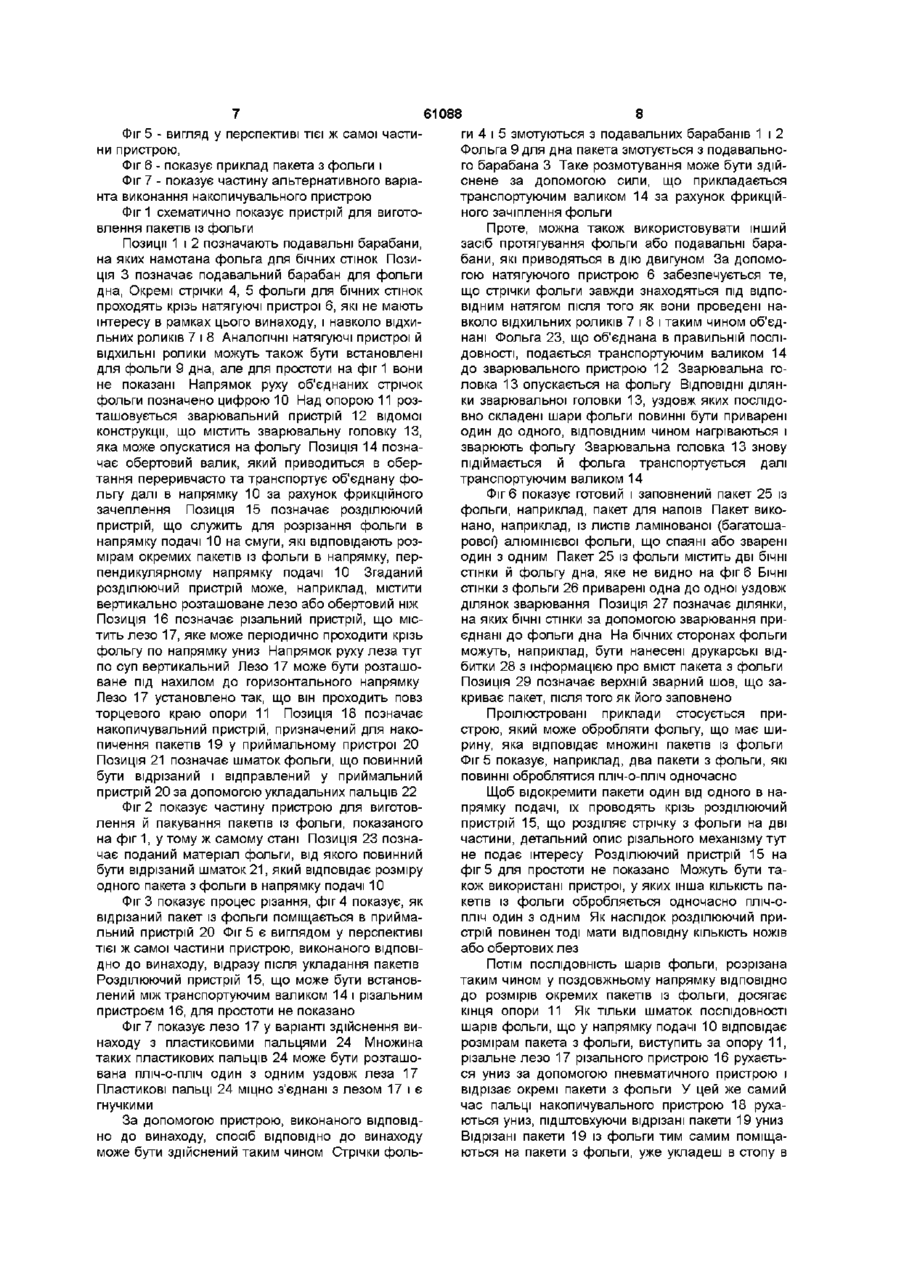

1 Пристрій для виготовлення й пакування пакетів із фольги, зокрема пакетів для напоїв, який містить щонайменше два подавальних пристрої для подачі фольги, з'єднуючий пристрій для з'єднання подаваної фольги таким чином, щоб сполучні ділянки проходили по всій ширині фольги в напрямку, перпендикулярному до напрямку подачі, різальний пристрій, що містить різальне лезо, яке рухається вертикально, для розрізання з'єднаної фольги уздовж сполучних ділянок на окремі пакети з фольги, транспортуючий пристрій для переривчастої подачі з'єднаної фольги в різальний пристрій, який відрізняється тим, що містить приймальний пристрій, в якому відрізані пакети із фольги укладаються в стопу для подальшого використання, і нагромаджувальний пристрій, який безпосередньо після процесу розрізання складає пакети із фольги по суті в напрямку руху різального леза у приймальний пристрій 6 Пристрій за п 5, який відрізняється тим, що зазначений щонайменше один елемент приводиться в рух незалежно від різального пристрою, але з тією ж частотою 7 Пристрій за п 5, який відрізняється тим, що зазначений щонайменше один елемент приєднано до різального леза, який переміщається разом із ним 8 Пристрій за будь-яким з пп 5-7, який відрізняється тим, що зазначений щонайменше один елемент містить множину розташованих поруч один з одним пальців 9 Пристрій за п 7 або 8, який відрізняється тим, що пальці є гнучкими пластиковими пальцями, прикріпленими до різального леза 10 Пристрій за будь-яким з пп 1-9, який відрізняється тим, що транспортуючий пристрій містить щонайменше один переривчасто обертовий валик, який транспортує з'єднану фольгу далі за рахунок фрикційного зачеплення 11 Пристрій за будь-яким з пп 1-10, який відрізняється тим, що подавальний пристрій, з'єднувальний пристрій, різальний пристрій і нагромаджувальний пристрій виконані з можливістю обробляння фольги, яка має в напрямку, перпендикулярному напрямку подачі, ширину, що відповідає розмірам множини пакетів із фольги, а перед різальним пристроєм є відокремлюючий пристрій для розрізання з'єднаної фольги на частини, які в напрямку, перпендикулярному напрямку транспортування, відповідають розміру одного пакета з фольги 2 Пристрій за п 1, який відрізняється тим, що з'єднуючий пристрій містить зварювальний пристрій 3 Пристрій за п 1 або 2, який відрізняється тим, що різальний пристрій містить пневматичний пристрій для переміщення різального леза із частотою роботи транспортуючого пристрою 4 Пристрій за будь-яким з пп 1-3, який відрізняється тим, що з'єднана фольга переміщається транспортуючим пристроєм по суті в горизонтальному напрямку 5 Пристрій за будь-яким з пп 1-4, який відрізняється тим, що нагромаджувальний пристрій містить щонайменше один елемент, який приводиться в рух з частотою роботи різального пристрою і стискує вже укладені пакети із фольги 12 Спосіб виготовлення й пакування пакетів із фольги, зокрема пакетів для напоїв, при якому виконують переривчасту подачу щонайменше двох стрічок фольги, з'єднаних уздовж сполучних ділянок, що орієнтовані в напрямку, перпендикулярному до напрямку подачі, який відрізняється тим, що сполучні ділянки розташовані одна від одної в напрямку подачі на відстані, що відповідає розміру одного пакета із фольги, розрізають фольгу, з'єднану таким чином, уздовж сполучних ділянок різальним лезом, яке рухається вертикально по суті, для формування окремих пакетів із фольги, а окремі пакети із фольги вкладають у стопу за допомогою нагромаджувального пристрою по суті в напрямку руху різального леза безпосередньо після операції розрізання О 00 00 о (О 61088 13 Спосіб за п 12, який відрізняється тим, що з'єднані ділянки містять зварні шви, уздовж яких стрічки фольги приварені одна до одної 14 Спосіб за п 12 або 13, який відрізняється тим, що з'єднані стрічки фольги подають до різального пристрою по суті в горизонтальному напрямку 15 Спосіб за п 14, який відрізняється тим, що укладені в стопу пакети із фольги стискують за допомогою нагромаджувального пристрою 16 Спосіб за будь-яким з пп 12-15, який відрізняється тим, що множину пакетів із фольги відрізають бік-о-бік один з одним за допомогою об'єднаного різального пристрою і вкладають у стопу за допомогою об'єднаного нагромаджувального пристрою Цей винахід належить до пристроїв для виготовлення й пакування пакетів із фольги, зокрема, пакетів для напоїв, що містить щонайменше два подавальних пристрої для подачі фольги, з'єднувальний пристрій для з'єднання фольги й різальний пристрій для розрізання з'єднаної фольги на окремі пакети, а також до способів виготовлення й пакування пакетів із фольги Пакети з фольги використовуються для заповнення їх заповнюючим матеріалом, таким як напої З патенту ДЕ 4 446 104 А1, кл В 31 В 41/00 пристрій та спосіб для виготовлення й пакування пакетів із фольги Згідно цього патенту пристрій для виготовлення й пакування пакетів із фольги, зокрема, пакетів для напоїв, що містить щонайменше два подавальних пристрої для подачі фольги, з'єднуючий пристрій для з'єднання подаваної фольги таким чином, щоб сполучні ділянки проходили по всій ширині фольги в напрямку, перпендикулярному до напрямку подачі, різальний пристрій, що містить різальне лезо, яке рухається вертикально, для розрізання з'єднаної фольги уздовж сполучних ділянок на окремі пакети з фольги, транспортуючий пристрій для переривчастої подачі з'єднаної фольги в різальний пристрій, приймальний пристрій, в якому відрізані пакети із фольги укладаються в стопу для подальшого використання, і накопичувальний пристрій, що безпосередньо після процесу розрізання складає пакети із фольги по суті в напрямку руху різального леза у приймальний пристрій Задача даного винаходу полягає в тому, щоб створити удосконалений пристрій для виготовлення й пакування пакетів із фольги і ВІДПОВІДНИЙ спосіб, за допомогою яких можна легко й надійно розрізати з'єднані разом стрічки фольги й рівномірно пакувати окремі пакети з фольги з високою продуктивністю Ця задача вирішується за допомогою пристрою для виготовлення й пакування пакетів із фольги, зокрема, пакетів для напоїв, що містить щонайменше два подавальних пристрої для подачі фольги, з'єднуючий пристрій для з'єднання подаваної фольги таким чином, щоб сполучні ділянки проходили по всій ширині фольги в напрямку, перпендикулярному до напрямку подачі, різальний пристрій, що містить різальне лезо, яке рухається вертикально, для розрізання з'єднаної фольги уздовж сполучних ділянок на окремі пакети з фольги, транспортуючий пристрій для переривчастої подачі з'єднаної фольги в різальний пристрій, і згідно із винаходом, приймальний пристрій, в якому відрізані пакети із фольги укладаються в стопу для подальшого використання, і накопичувальний пристрій, що безпосередньо після процесу розрізання складає пакети із фольги по суті в напрямку руху різального леза у приймальний пристрій З патенту ДЕ 4 446 104 А1, кл В 31 В 41 /00 відомий також і спосіб виготовлення й пакування пакетів із фольги, зокрема, пакетів для напоїв, при якому виконують переривчасту подачу щонайменше двох стрічок фольги, з'єднаних уздовж сполучних ділянок, що орієнтовані в напрямку, перпендикулярної іу до напрямку подачі Пакети з фольги, виготовлені таким чином, закриті з трьох сторін і можуть, наприклад, безпосередньо подаватися на пункт заповнення, що заповнюючий матеріал подається через четверту сторону, яка ще не закрита, після чого вона заварюється або запаюється Проте, пакети з фольги, що уже закриті з трьох сторін, можуть також бути об'єднані в одне паковання, покладеш в стопу й відправлені в інше місце для заповнення При цьому дуже важливо досягти високої ЩІЛЬНОСТІ паковання, так само як і високої точності укладки, щоб зробити транспортований об'єм настільки малим, наскільки це можливо ВІДПОВІДНО ДО винаходу, пристрій для виготовлення й пакування пакетів із фольги містить різальний пристрій, який має рухоме по суті вертикально різальне лезо, що розрізає з'єднані разом стрічки фольги уздовж сполучних ділянок на окремі пакети з фольги, причому різальне лезо розрізає сполучену фольгу, що переривчасто подається транспортуючим пристроєм, по всій її ширині Крім того, пристрій, виконаний ВІДПОВІДНО ДО винаходу, містить приймальний пристрій, в якому відрізані пакети з фольги укладаються в стопу для подальшого використання Пакети з фольги укладаються в приймальний пристрій за допомогою накопичувального пристрою безпосередньо після процесу розрізання по суті в напрямку руху різального леза Вирішенню поставленої задачі сприяє і спосіб виготовлення й пакування пакетів із фольги, зокрема, пакетів для напоїв, при якому виконують переривчасту подачу щонайменше двох стрічок фольги, з'єднаних уздовж сполучних ділянок, що орієнтовані в напрямку, перпендикулярному до напрямку подачі, та згідно із винаходом, сполучні ділянки розташовані одна від одної в напрямку подачі на відстані, що відповідає розміру одного пакета із фольги, і розрізають фольгу, з'єднану 61088 таким чином, уздовж сполучних ділянок різальним гарантують надійне транспортування відрізаних лезом, яке рухається вертикально по суті, для фопакетів із фольги до вже укладених пакетів із рмування окремих пакетів із фольги, а окремі пафольги й додатково їх стискують кети із фольги вкладають у стопу за допомогою Ці елементи можуть переміщатися окремим накопичувального пристрою по суті в напрямку приводом із частотою роботи різального прируху різального леза безпосередньо після операції строю При цьому стає можливою надійна укладка розрізання відрізаних пакетів із фольги, що не залежить від довжини робочого ходу різального пристрою ВІДПОВІДНО ДО запропонованого способу, з'єднані один з одним пакети з фольги розрізаються В іншому, особливо простому варіанті здійсрізальним лезом уздовж сполучних ділянок, щоб нення пристрою, ці елементи безпосередньо присформувати окремі пакети з фольги, а відрізані єднані до різального леза різального пристрою й пакети з фольги укладаються накопичувальним переміщаються разом із згаданим пристроєм Допристроєм по суті в напрямку руху різального леза датковий привод для укладальних елементів не є, безпосередньо після операції розрізання таким чином, необхідним По суті вертикальний рух різального леза гаПристрій, виконаний ВІДПОВІДНО ДО винаходу, рантує, що гнучкий матеріал фольги вигнеться під особливо надійний, коли в накопичувальному причас процесу різання в найменшому ступені, наскістрої є множина розташованих поруч один з одним льки це можливо Відрізаний матеріал фольги пальців для накопичення відрізаних пакетів із фоукладається й накопичується в приймальному льги в приймальному пристрої пристрої безпосередньо після різального приЯкщо гнучкі пальці з пластика безпосередньо строю Операція накопичення виконується в наприєднані до різального леза, то вони утворюють прямку руху різального леза, завдяки чому напрянедорогий і надійний пристрій, який завдяки гнучмок руху відрізаних пакетів із фольги не потрібно кості пальців м'яко вкладає пакети з фольги змінювати й стає можливим оптимальне й пряме У простому варіанті виконання запропонованонакопичення, що заощаджує час Напрямок руху го пристрою транспортуючий пристрій містить щорізального леза крізь матеріал фольги визначає найменше один переривчасте обертовий транспоВІДПОВІДНИЙ напрямок руху, що продовжується ртуючий валик, який переміщує з'єднані стрічки накопичувальним пристроєм У результаті процес фольги за рахунок фрикційного зачеплення пакування прискорюється Спосіб може здійснюватися з використанням стрічки фольги, ширина якої точно відповідає одОкремі стрічки фольги можуть бути з'єднані за ному пакету з фольги Особливо економічно, продопомогою зв'язуючого або методом гарячого те, оброблювати стрічки фольги, ширина яких відз'єднання, щоб сформувати пакети з фольги Проповідає множині пакетів із фольги, так що окремі те найприйнятніший варіант пристрою ВІДПОВІДНО операції оброблювання можуть виконуватися для до винаходу містить зварювальний пристрій як множини пакетів із фольги одночасно Для цього з'єднуючий пристрій, так що вздовж сполучних подавальний пристрій, з'єднувальний пристрій, ділянок можуть бути утворені зварні шви Такі зварізальний пристрій і накопичувальний пристрій, рні шви надійно скріплюють стрічки фольги одну з ВІДПОВІДНО до винаходу, можуть бути виконані так, одною і припускають простий і надійний процес щоб оброблювати стрічки фольги такої ширини, різання яка відповідає множині пакетів із фольги в напрямРізальний пристрій може приводитися в дію за ку, перпендикулярному напрямку транспортувандопомогою електромагнітного привода або механя нізму Особливо прийнятним є, проте, варіант, в якому різальний пристрій містить пневматичний Різальний пристрій служить для того, щоб пристрій, керований з тією ж частотою, що і трансрозділяти стрічку фольги в напрямку, перпендикупортуючий пристрій, для переміщення різального лярному до напрямку подачі Якщо оброблюються леза Такий пневматичний пристрій припускає дустрічки фольги із шириною, що відповідає множині же швидкий, надійний і недорогий процес різання пакетів із фольги, відповідна КІЛЬКІСТЬ пакетів із фольги завжди відрізається різальним пристроєм Залежно від ВІДПОВІДНИХ вимог, напрямок повід стрічки за одну операцію Роздільний пристрій, дачі стрічок фольги й напрямок руху різального який знаходиться перед різальним пристроєм, леза можуть бути різні Особливо прийнятним, використовується для того, щоб стрічка фольги проте, є пристрій для виготовлення й пакування розділялася вже перед різальним пристроєм у пакетів із фольги, в якому транспортуючий принапрямку подачі й щоб після того, як різальний стрій переміщує з'єднані між собою стрічки фольги пристрій пройде крізь фольгу, були сформовані в горизонтальному напрямку, а різальне лезо руокремі пакети з фольги хається в напрямку, по суті перпендикулярному до нього Така конструкція забезпечує надійне трансВаріант виконання пристрою ВІДПОВІДНО ДО випортування стрічок фольги й простій механізм нанаходу, так само як і спосіб, будуть далі описані з копичення в тому ж самому напрямку, що і напряпосиланням на прикладені креслення, де мок руху різального леза Фіг 1 - схематичний вигляд збоку пристрою, Особливо доцільно, коли пакети з фольги довиконаного ВІДПОВІДНО ДО винаходу, датково стискуються разом під час операції укладФіг 2 являє частину фіг1, що показує ділянку ки, у результаті чого об'єм паковання ще більш різання незадовго перед процесом різання, зменшується У цьому випадку накопичувальний Фіг 3 показує ту ж саму частину пристрою під пристрій може містити елементи, які рухаються з час процесу різання, тією ж частотою, що і різальний пристрій, і стискуФіг 4 показує ту ж саму частину пристрою під ють уже укладені пакети з фольги Такі елементи час процесу накопичення, 61088 Фіг 5 - вигляд у перспективі тієї ж самої частини пристрою, Фіг 6 - показує приклад пакета з фольги і Фіг 7 - показує частину альтернативного варіанта виконання накопичувального пристрою Фіг 1 схематично показує пристрій для виготовлення пакетів із фольги Позиції 1 і 2 позначають подавальні барабани, на яких намотана фольга для бічних стінок Позиція 3 позначає подавальний барабан для фольги дна, Окремі стрічки 4, 5 фольги для бічних стінок проходять крізь натягуючі пристрої 6, які не мають інтересу в рамках цього винаходу, і навколо відхильних роликів 7 і 8 Аналогічні натягуючі пристрої й ВІДХИЛЬНІ ролики можуть також бути встановлені для фольги 9 дна, але для простоти на фіг 1 вони не показані Напрямок руху об'єднаних стрічок фольги позначено цифрою 10 Над опорою 11 розташовується зварювальний пристрій 12 відомої конструкції, що містить зварювальну головку 13, яка може опускатися на фольгу Позиція 14 позначає обертовий валик, який приводиться в обертання переривчасто та транспортує об'єднану фольгу далі в напрямку 10 за рахунок фрикційного зачеплення Позиція 15 позначає розділюючий пристрій, що служить для розрізання фольги в напрямку подачі 10 на смуги, які відповідають розмірам окремих пакетів із фольги в напрямку, перпендикулярному напрямку подачі 10 Згаданий розділ юючий пристрій може, наприклад, містити вертикально розташоване лезо або обертовий ніж Позиція 16 позначає різальний пристрій, що містить лезо 17, яке може періодично проходити крізь фольгу по напрямку униз Напрямок руху леза тут по суп вертикальний Лезо 17 може бути розташоване під нахилом до горизонтального напрямку Лезо 17 установлено так, що він проходить повз торцевого краю опори 11 Позиція 18 позначає накопичувальний пристрій, призначений для накопичення пакетів 19 у приймальному пристрої 20 Позиція 21 позначає шматок фольги, що повинний бути відрізаний і відправлений у приймальний пристрій 20 за допомогою укладальних пальців 22 Фіг 2 показує частину пристрою для виготовлення й пакування пакетів із фольги, показаного на фіг 1, у тому ж самому стані Позиція 23 позначає поданий матеріал фольги, від якого повинний бути відрізаний шматок 21, який відповідає розміру одного пакета з фольги в напрямку подачі 10 Фіг 3 показує процес різання, фіг 4 показує, як відрізаний пакет із фольги поміщається в приймальний пристрій 20 Фіг 5 є виглядом у перспективі тієї ж самої частини пристрою, виконаного ВІДПОВІДНО до винаходу, відразу після укладання пакетів Розділюючий пристрій 15, що може бути встановлений між транспортуючим валиком 14 і різальним пристроєм 16, для простоти не показано Фіг 7 показує лезо 17 у варіанті здійснення винаходу з пластиковими пальцями 24 Множина таких пластикових пальців 24 може бути розташована ПЛІЧ-О-ПЛІЧ один з одним уздовж леза 17 Пластикові пальці 24 міцно з'єднані з лезом 17 і є гнучкими За допомогою пристрою, виконаного ВІДПОВІДНО до винаходу, спосіб ВІДПОВІДНО ДО винаходу може бути здійснений таким чином Стрічки фоль 8 ги 4 і 5 змотуються з подавальних барабанів 1 і 2 Фольга 9 для дна пакета змотується з подавального барабана 3 Таке розмотування може бути здійснене за допомогою сили, що прикладається транспортуючим валиком 14 за рахунок фрикційного зачіплення фольги Проте, можна також використовувати інший засіб протягування фольги або подавальні барабани, які приводяться в дію двигуном За допомогою натягуючого пристрою 6 забезпечується те, що стрічки фольги завжди знаходяться під ВІДПОВІДНИМ натягом після того як вони проведені навколо відхильних роликів 7 і 8 і таким чином об'єднані Фольга 23, що об'єднана в правильній ПОСЛІДОВНОСТІ, подається транспортуючим валиком 14 до зварювального пристрою 12 Зварювальна головка 13 опускається на фольгу ВІДПОВІДНІ ДІЛЯНКИ зварювальної головки 13, уздовж яких послідовно складені шари фольги повинні бути приварені один до одного, ВІДПОВІДНИМ чином нагріваються і зварюють фольгу Зварювальна головка 13 знову підіймається й фольга транспортується далі транспортуючим валиком 14 Фіг 6 показує готовий і заповнений пакет 25 із фольги, наприклад, пакет для напоїв Пакет виконано, наприклад, із листів ламінованої (багатошарової) алюмінієвої фольги, що спаяні або зварені один з одним Пакет 25 із фольги містить дві бічні стінки й фольгу дна, яке не видно на фіг 6 БІЧНІ СТІНКИ з фольги 26 приварені одна до одної уздовж ділянок зварювання Позиція 27 позначає ділянки, на яких бічні стінки за допомогою зварювання приєднані до фольги дна На бічних сторонах фольги можуть, наприклад, бути нанесені друкарські відбитки 28 з інформацією про вміст пакета з фольги Позиція 29 позначає верхній зварний шов, що закриває пакет, після того як його заповнено Проілюстровані приклади стосується пристрою, який може обробляти фольгу, що має ширину, яка відповідає множині пакетів із фольги Фіг 5 показує, наприклад, два пакети з фольги, які повинні оброблятися ПЛІЧ-О-ПЛІЧ одночасно Щоб відокремити пакети один від одного в напрямку подачі, їх проводять крізь розділюючий пристрій 15, що розділяє стрічку з фольги на дві частини, детальний опис різального механізму тут не подає інтересу Розділюючий пристрій 15 на фіг 5 для простоти не показано Можуть бути також використані пристрої, у яких інша КІЛЬКІСТЬ пакетів із фольги обробляється одночасно пліч-опліч один з одним Як наслідок розділюючий пристрій повинен тоді мати відповідну КІЛЬКІСТЬ НОЖІВ або обертових лез Потім ПОСЛІДОВНІСТЬ шарів фольги, розрізана таким чином у поздовжньому напрямку ВІДПОВІДНО до розмірів окремих пакетів із фольги, досягає кінця опори 11 Як тільки шматок ПОСЛІДОВНОСТІ шарів фольги, що у напрямку подачі 10 відповідає розмірам пакета з фольги, виступить за опору 1 1 , різальне лезо 17 різального пристрою 16 рухається униз за допомогою пневматичного пристрою і відрізає окремі пакети з фольги У цей же самий час пальці накопичувального пристрою 18 рухаються униз, підштовхуючи відрізані пакети 19 униз Відрізані пакети 19 із фольги тим самим поміщаються на пакети з фольги, уже укладеш в стопу в 61088 10 у тому ж напрямку, що і напрямок руху леза 17 Таким чином, можливий дуже швидкий і надійний зано на фіг 4 і фіг 5, ВІДПОВІДНО процес накопичення Фіг 3 показує стан, в якому лезо 17 проходить Приймальний пристрій 20 може, наприклад, крізь зварену фольгу 23 безпосередньо містити пакувальний ящик, в який укладаються пакети з фольги Проте, існують і ІНШІ Фольга, таким чином, розрізається рівно, заМОЖЛИВОСТІ передачі пакетів із фольги з приймавдяки вертикальному прямуванню леза, і може льного пристрою 20 у ВІДПОВІДНІ пакувальні блоки, накопичуватися так, що заощаджується простір наприклад, за допомогою захватів з механічним На відміну від варіанта здійснення винаходу, приводом показаного на фіг 1-5, можна також використовувати пластикові пальці 24, які безпосередньо з'єдПристрій у цілому працює переривчасто, принані з лезом 17, як показано на фіг 7 Пластикові чому один інтервал відповідає просуванню стрічки пальці такого гнучкого типу не потребують додатз фольги на відстань, що відповідає розміру однокового привода й допомагають м'яко вкладати паго пакета з фольги Транспортуючим валиком 14, кети з фольги зварювальним пристроєм 12, різальним пристроєм 16 і накопичувальним пристроєм 18 керує пристрій Відрізані пакети фольги захоплюються уклакерування (не показаний), наприклад, ВІДПОВІДНИЙ дальними пальцями 22, які рухаються униз, відрамікропроцесорний пристрій зу після операції розрізання й перемішуються униз приймальному пристрої 20 Укладальні пальці 22 стискують усю стопу пакетів Це, наприклад, пока 20 ФІГ. 1 18 11 12 61088 20 18 Фіг. 2 — 19 20 18 Фіг. З 13 61088 14 — 19 20 Фіг, 4 Фіг. 5 18 15 16 28 27 ФІГ. 6 17 W 2 4 Фіг. 7 Комп'ютерна верстка О В Кураєв Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівськаплоща, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
