Ківшовий затвор

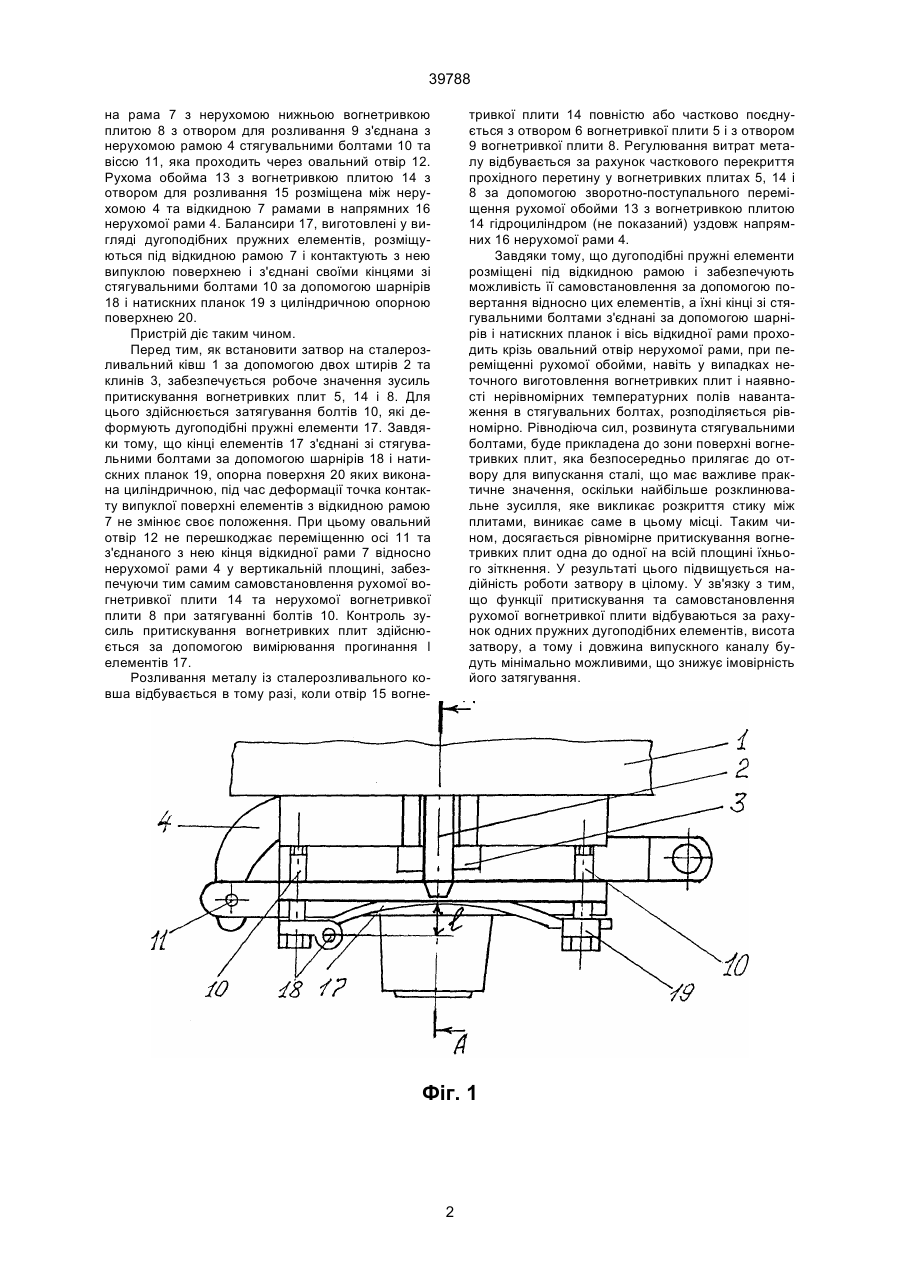

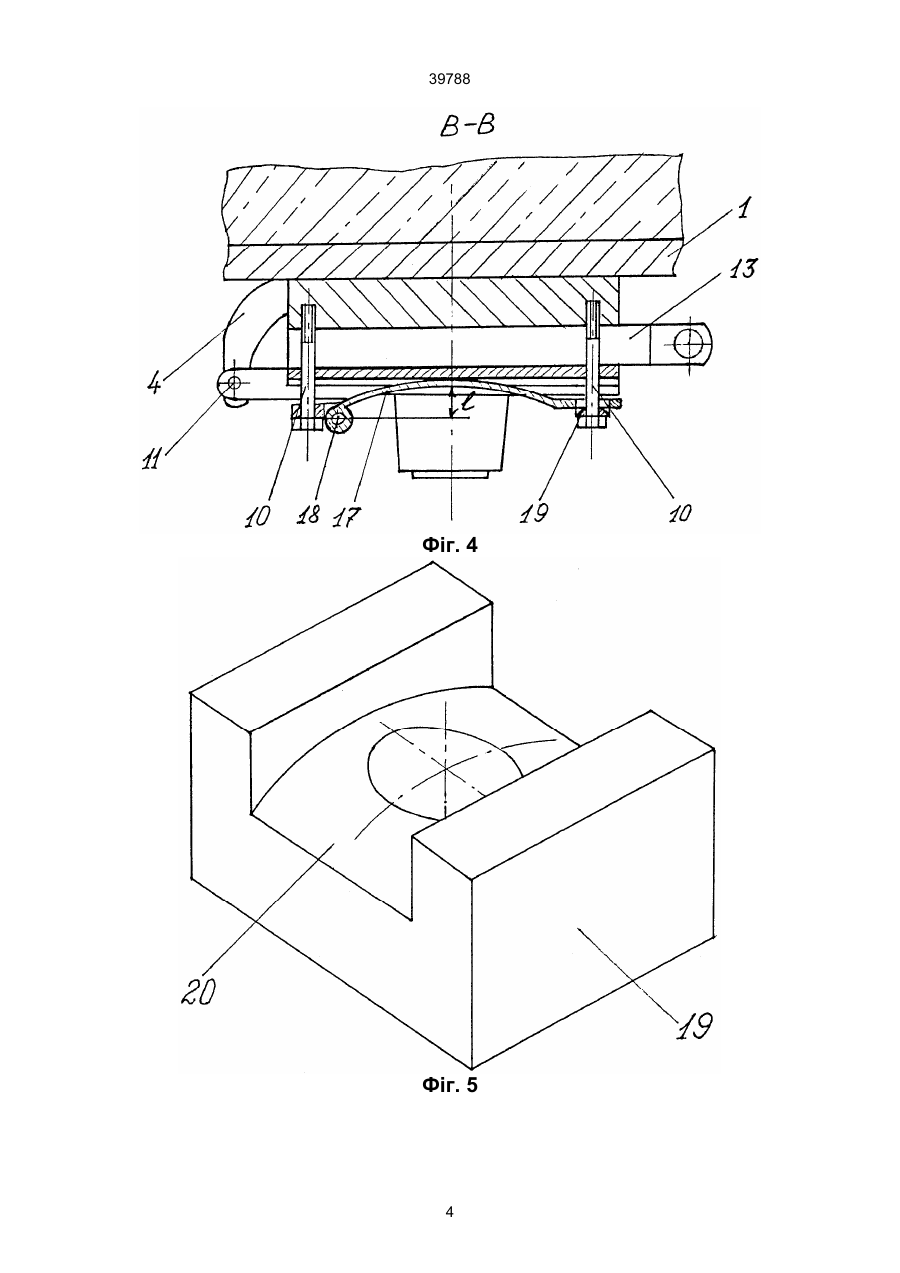

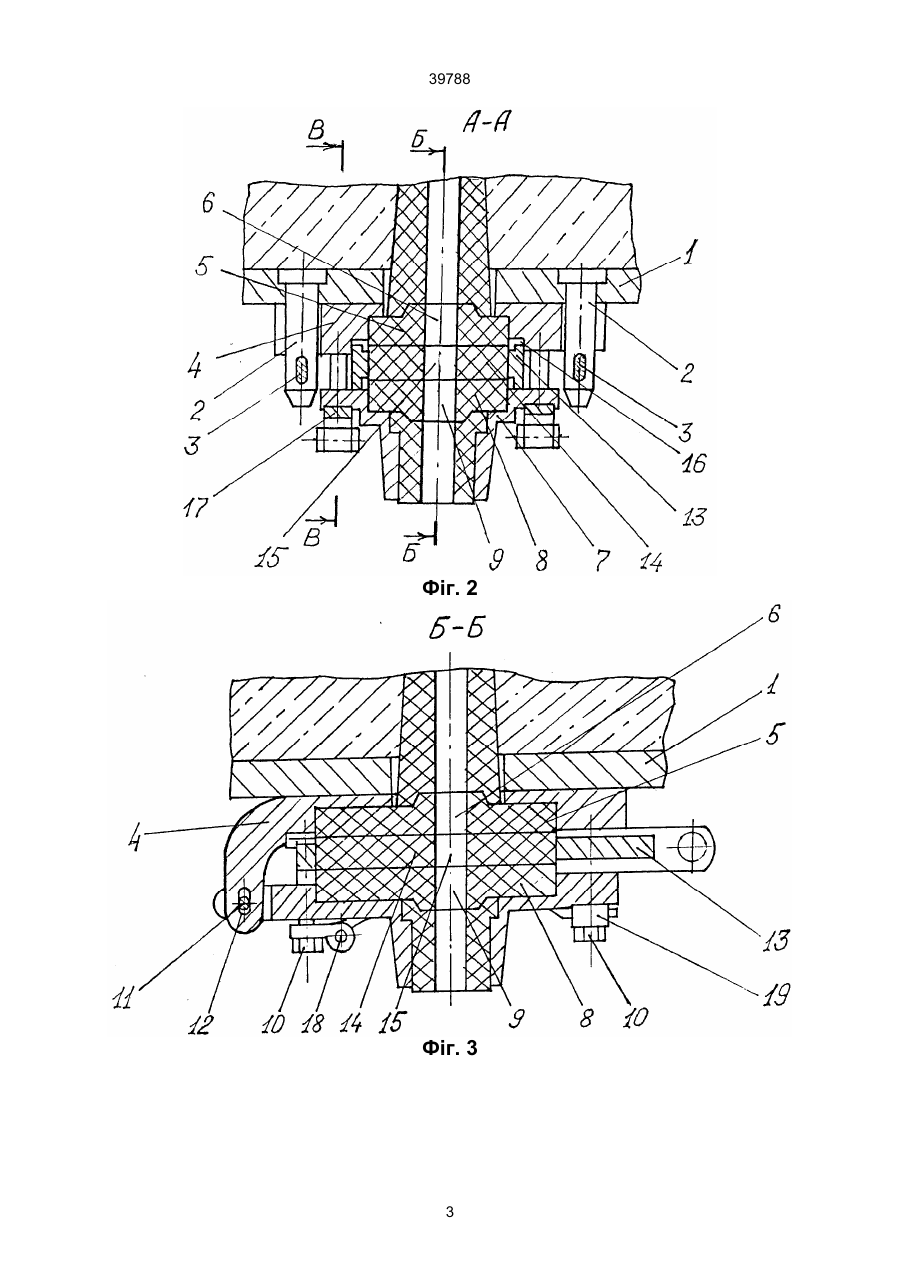

1. Ківшовий затвор, до складу якого входять нерухома рама з верхньою нерухомою вогнетривкою плитою, відкидна рама з нерухомою нижньою вогнетривкою плитою, яка з'єднана віссю і стягу 39788 на рама 7 з нерухомою нижньою вогнетривкою плитою 8 з отвором для розливання 9 з'єднана з нерухомою рамою 4 стягувальними болтами 10 та віссю 11, яка проходить через овальний отвір 12. Рухома обойма 13 з вогнетривкою плитою 14 з отвором для розливання 15 розміщена між нерухомою 4 та відкидною 7 рамами в напрямних 16 нерухомої рами 4. Балансири 17, виготовлені у вигляді дугоподібних пружних елементів, розміщуються під відкидною рамою 7 і контактують з нею випуклою поверхнею і з'єднані своїми кінцями зі стягувальними болтами 10 за допомогою шарнірів 18 і натискних планок 19 з циліндричною опорною поверхнею 20. Пристрій діє таким чином. Перед тим, як встановити затвор на сталерозливальний ківш 1 за допомогою двох штирів 2 та клинів 3, забезпечується робоче значення зусиль притискування вогнетривких плит 5, 14 і 8. Для цього здійснюється затягування болтів 10, які деформують дугоподібні пружні елементи 17. Завдяки тому, що кінці елементів 17 з'єднані зі стягувальними болтами за допомогою шарнірів 18 і натискних планок 19, опорна поверхня 20 яких виконана циліндричною, під час деформації точка контакту випуклої поверхні елементів з відкидною рамою 7 не змінює своє положення. При цьому овальний отвір 12 не перешкоджає переміщенню осі 11 та з'єднаного з нею кінця відкидної рами 7 відносно нерухомої рами 4 у вертикальній площині, забезпечуючи тим самим самовстановлення рухомої вогнетривкої плити 14 та нерухомої вогнетривкої плити 8 при затягуванні болтів 10. Контроль зусиль притискування вогнетривких плит здійснюється за допомогою вимірювання прогинання l елементів 17. Розливання металу із сталерозливального ковша відбувається в тому разі, коли отвір 15 вогне тривкої плити 14 повністю або частково поєднується з отвором 6 вогнетривкої плити 5 і з отвором 9 вогнетривкої плити 8. Регулювання витрат металу відбувається за рахунок часткового перекриття прохідного перетину у вогнетривких плитах 5, 14 і 8 за допомогою зворотно-поступального переміщення рухомої обойми 13 з вогнетривкою плитою 14 гідроциліндром (не показаний) уздовж напрямних 16 нерухомої рами 4. Завдяки тому, що дугоподібні пружні елементи розміщені під відкидною рамою і забезпечують можливість її самовcтановлення за допомогою повертання відносно цих елементів, а їхні кінці зі стягувальними болтами з'єднані за допомогою шарнірів і натискних планок і вісь відкидної рами проходить крізь овальний отвір нерухомої рами, при переміщенні рухомої обойми, навіть у випадках неточного виготовлення вогнетривких плит і наявності нерівномірних температурних полів навантаження в стягувальних болтах, розподіляється рівномірно. Рівнодіюча сил, розвинута стягувальними болтами, буде прикладена до зони поверхні вогнетривких плит, яка безпосередньо прилягає до отвору для випускання сталі, що має важливе практичне значення, оскільки найбільше розклинювальне зусилля, яке викликає розкриття стику між плитами, виникає саме в цьому місці. Таким чином, досягається рівномірне притискування вогнетривких плит одна до одної на всій площині їхнього зіткнення. У результаті цього підвищується надійність роботи затвору в цілому. У зв'язку з тим, що функції притискування та самовcтановлення рухомої вогнетривкої плити відбуваються за рахунок одних пружних дугоподібних елементів, висота затвору, а тому і довжина випускного каналу будуть мінімально можливими, що знижує імовірність його затягування. Фіг. 1 2 39788 Фіг. 2 Фіг. 3 3 39788 Фіг. 4 Фіг. 5 4 39788 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
