Конусний затвор

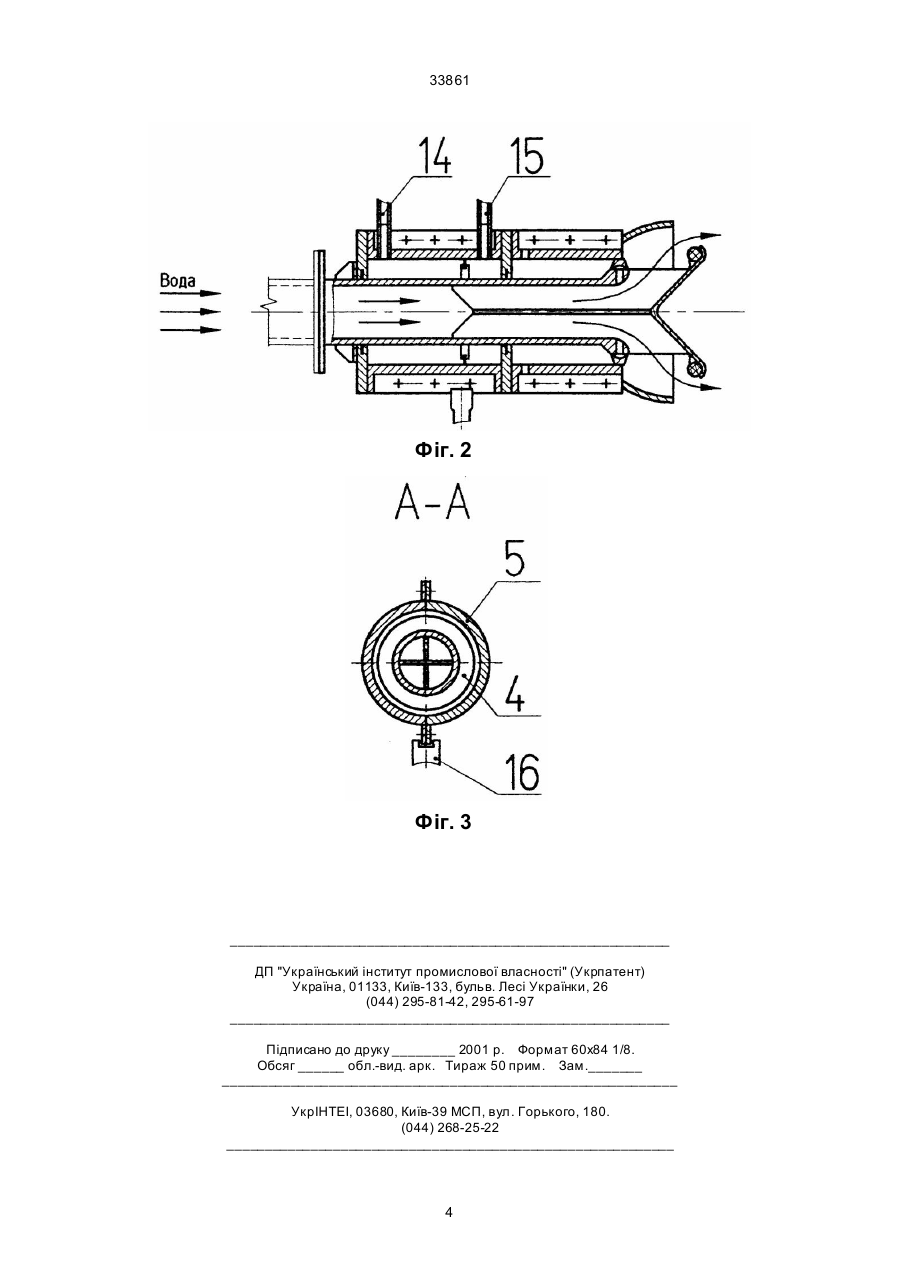

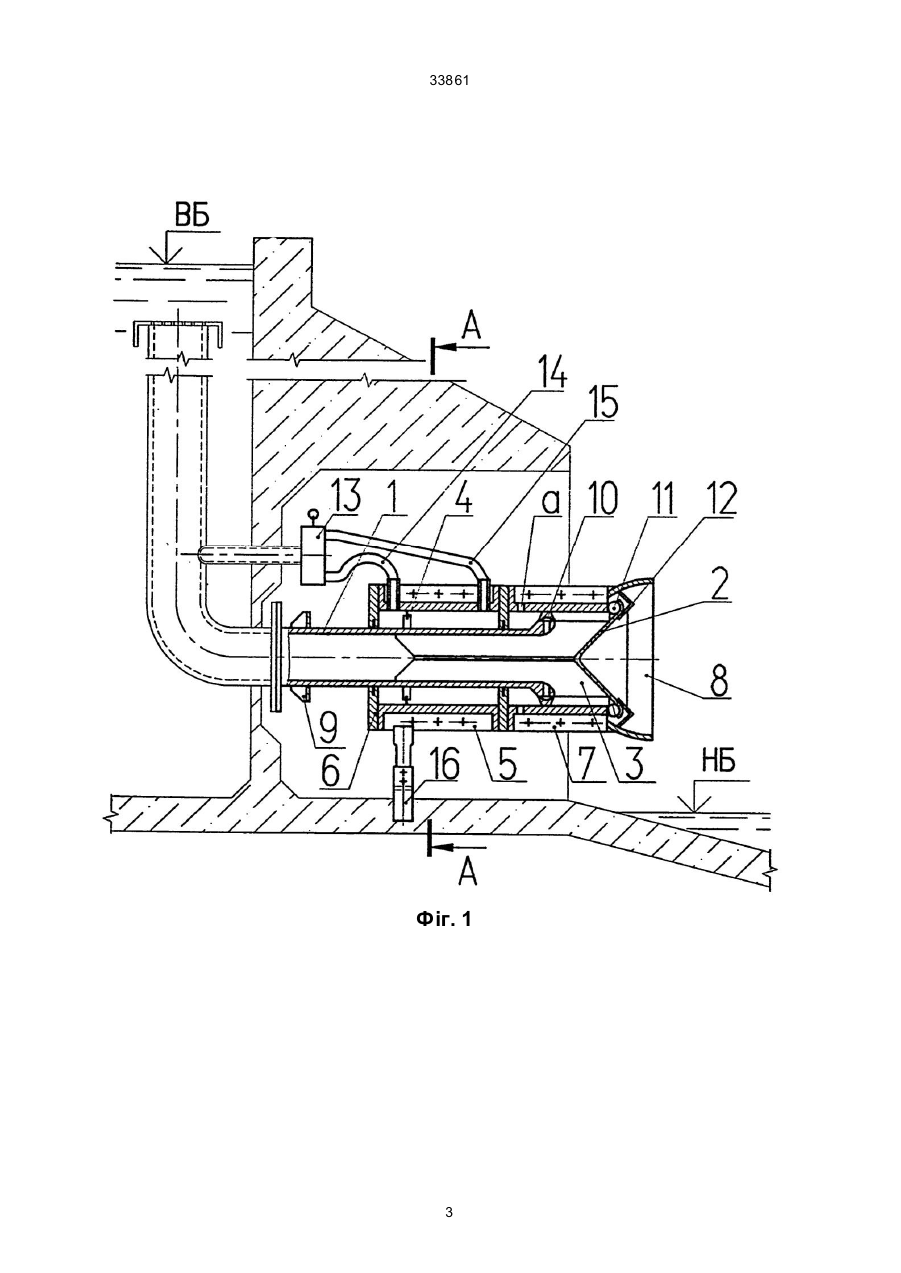

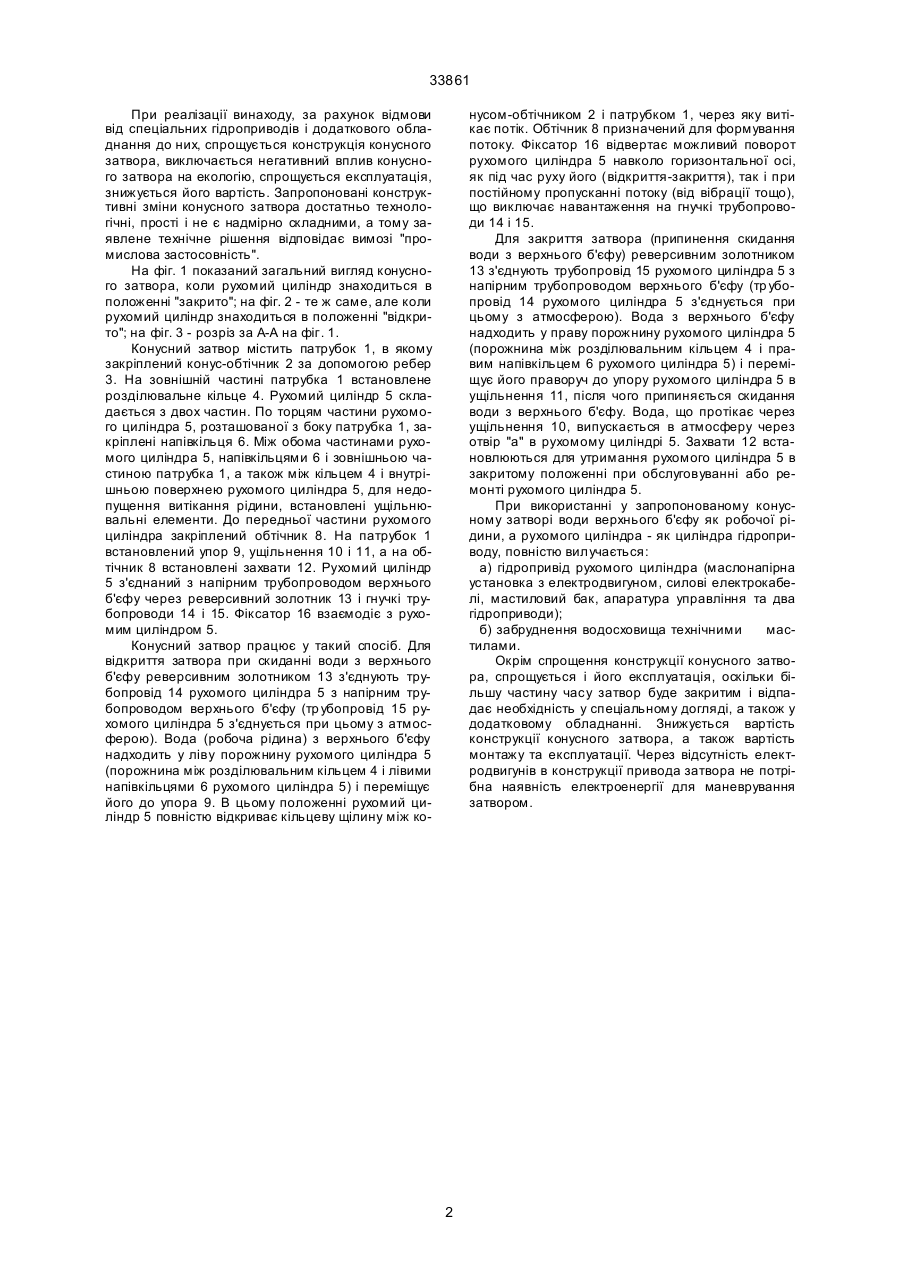

Конусний затвор, що містить патрубок, рухомий циліндр, конус-обтічник, гідропривід рухомого циліндра, відрізняється тим, що рухомий циліндр виконано у вигляді циліндра гідроприводу, вн утрішня порожнина якого з'єднана з напірним трубопроводом верхнього б'єфу. (19) (21) 99042241 (22) 21.04.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Михайлов Георгій Григорович (73) Михайлов Георгій Григорович 33861 При реалізації винаходу, за рахунок відмови від спеціальних гідроприводів і додаткового обладнання до них, спрощується конструкція конусного затвора, виключається негативний вплив конусного затвора на екологію, спрощується експлуатація, знижується його вартість. Запропоновані конструктивні зміни конусного затвора достатньо технологічні, прості і не є надмірно складними, а тому заявлене технічне рішення відповідає вимозі "промислова застосовність". На фіг. 1 показаний загальний вигляд конусного затвора, коли рухомий циліндр знаходиться в положенні "закрито"; на фіг. 2 - те ж саме, але коли рухомий циліндр знаходиться в положенні "відкрито"; на фіг. 3 - розріз за А-А на фіг. 1. Конусний затвор містить патрубок 1, в якому закріплений конус-обтічник 2 за допомогою ребер 3. На зовнішній частині патрубка 1 встановлене розділювальне кільце 4. Рухомий циліндр 5 складається з двох частин. По торцям частини рухомого циліндра 5, розташованої з боку патрубка 1, закріплені напівкільця 6. Між обома частинами рухомого циліндра 5, напівкільцями 6 і зовнішньою частиною патрубка 1, а також між кільцем 4 і внутрішньою поверхнею рухомого циліндра 5, для недопущення витікання рідини, встановлені ущільнювальні елементи. До передньої частини рухомого циліндра закріплений обтічник 8. На патрубок 1 встановлений упор 9, ущільнення 10 і 11, а на обтічник 8 встановлені захвати 12. Рухомий циліндр 5 з'єднаний з напірним трубопроводом верхнього б'єфу через реверсивний золотник 13 і гнучкі трубопроводи 14 і 15. Фіксатор 16 взаємодіє з рухомим циліндром 5. Конусний затвор працює у такий спосіб. Для відкриття затвора при скиданні води з верхнього б'єфу реверсивним золотником 13 з'єднують трубопровід 14 рухомого циліндра 5 з напірним трубопроводом верхнього б'єфу (тр убопровід 15 рухомого циліндра 5 з'єднується при цьому з атмосферою). Вода (робоча рідина) з верхнього б'єфу надходить у ліву порожнину рухомого циліндра 5 (порожнина між розділювальним кільцем 4 і лівими напівкільцями 6 рухомого циліндра 5) і переміщує його до упора 9. В цьому положенні рухомий циліндр 5 повністю відкриває кільцеву щілину між ко нусом-обтічником 2 і патрубком 1, через яку витікає потік. Обтічник 8 призначений для формування потоку. Фіксатор 16 відвертає можливий поворот рухомого циліндра 5 навколо горизонтальної осі, як під час руху його (відкриття-закриття), так і при постійному пропусканні потоку (від вібрації тощо), що виключає навантаження на гнучкі трубопроводи 14 і 15. Для закриття затвора (припинення скидання води з верхнього б'єфу) реверсивним золотником 13 з'єднують трубопровід 15 рухомого циліндра 5 з напірним трубопроводом верхнього б'єфу (тр убопровід 14 рухомого циліндра 5 з'єднується при цьому з атмосферою). Вода з верхнього б'єфу надходить у праву порожнину рухомого циліндра 5 (порожнина між розділювальним кільцем 4 і правим напівкільцем 6 рухомого циліндра 5) і переміщує його праворуч до упору рухомого циліндра 5 в ущільнення 11, після чого припиняється скидання води з верхнього б'єфу. Вода, що протікає через ущільнення 10, випускається в атмосферу через отвір "а" в рухомому циліндрі 5. Захвати 12 встановлюються для утримання рухомого циліндра 5 в закритому положенні при обслуговуванні або ремонті рухомого циліндра 5. При використанні у запропонованому конусному затворі води верхнього б'єфу як робочої рідини, а рухомого циліндра - як циліндра гідроприводу, повністю вилучається: а) гідропривід рухомого циліндра (маслонапірна установка з електродвигуном, силові електрокабелі, мастиловий бак, апаратура управління та два гідроприводи); б) забруднення водосховища технічними мастилами. Окрім спрощення конструкції конусного затвора, спрощується і його експлуатація, оскільки більшу частину часу затвор буде закритим і відпадає необхідність у спеціальному догляді, а також у додатковому обладнанні. Знижується вартість конструкції конусного затвора, а також вартість монтажу та експлуатації. Через відсутність електродвигунів в конструкції привода затвора не потрібна наявність електроенергії для маневрування затвором. 2 33861 Фіг. 1 3 33861 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
