Затвор для ємкості з газованою рідиною

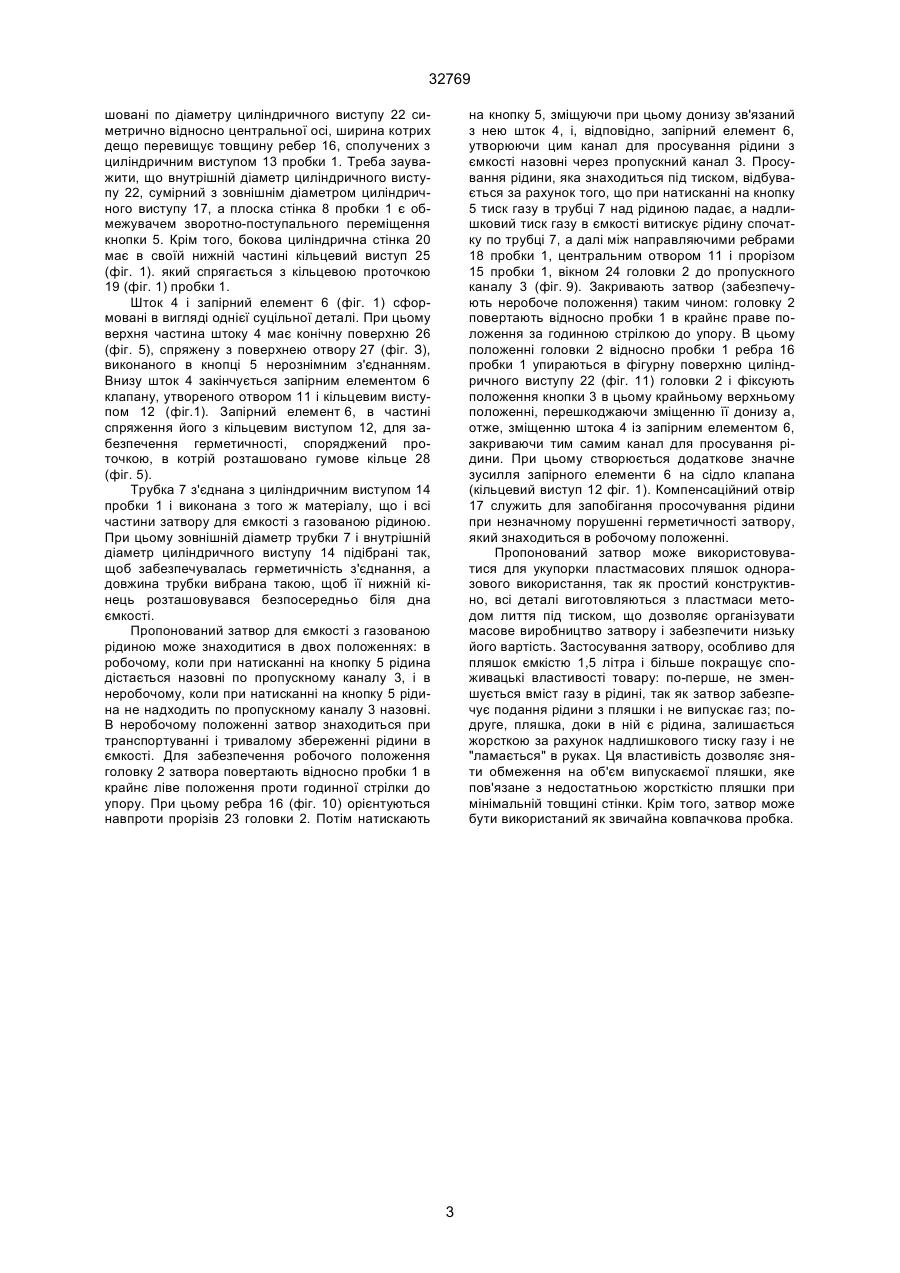

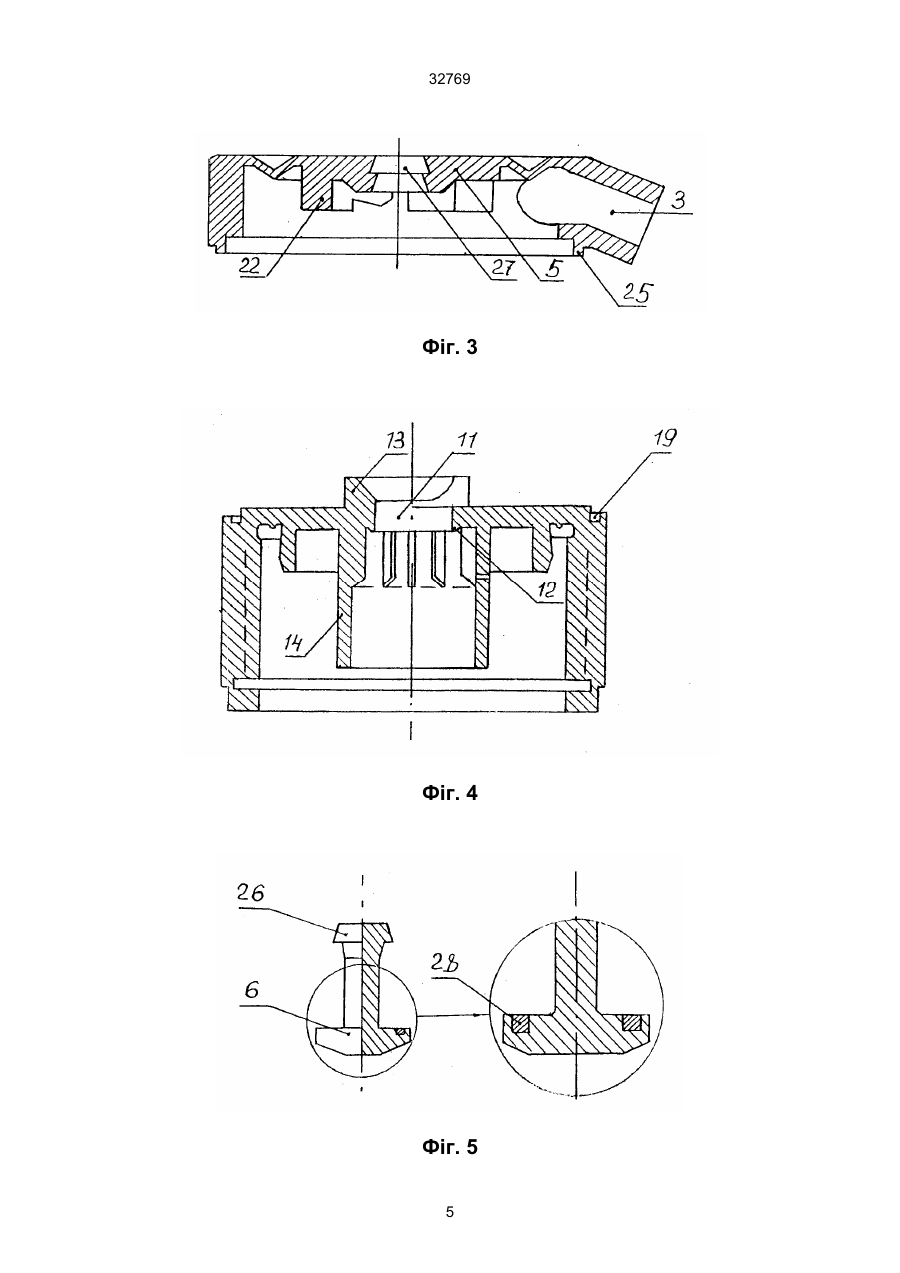

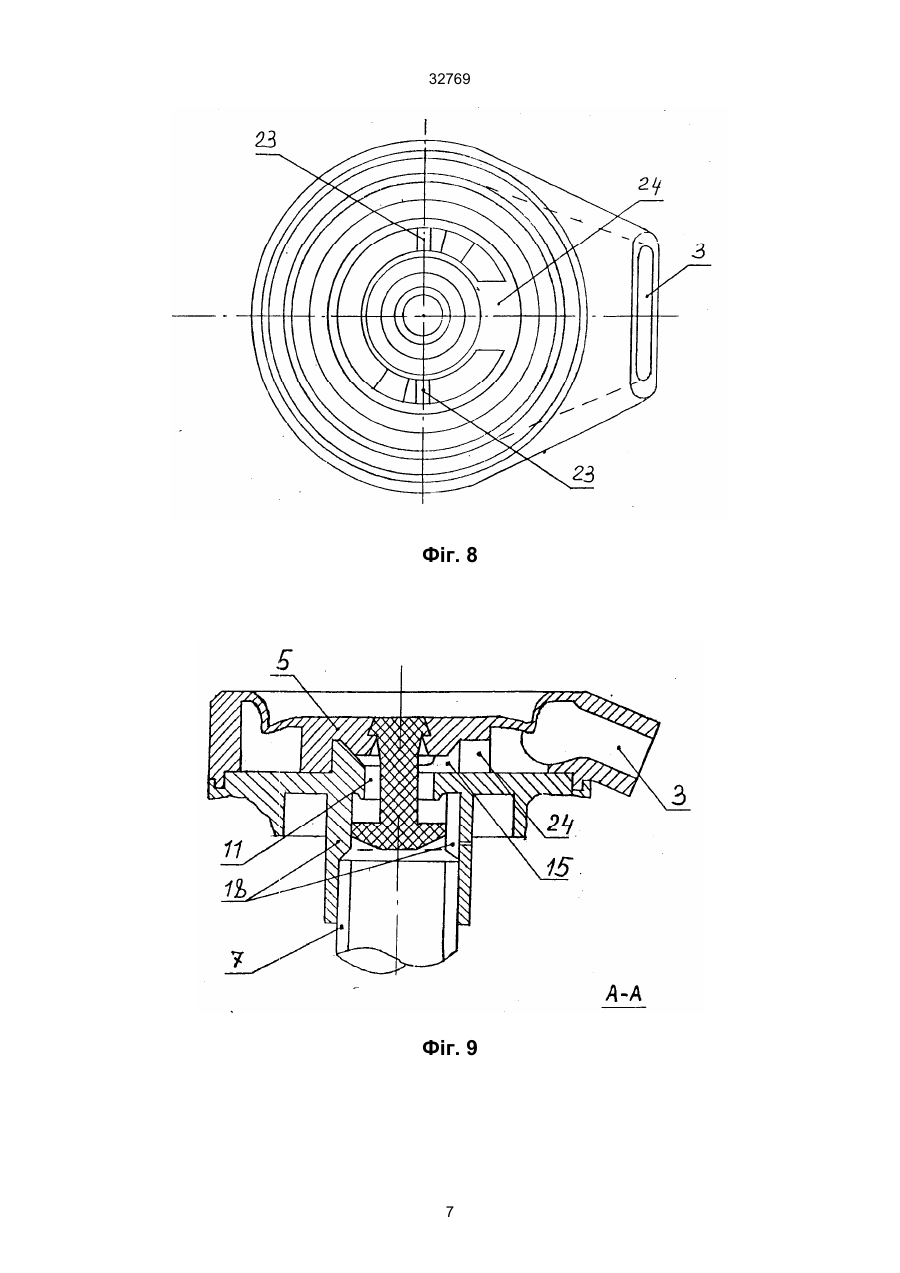

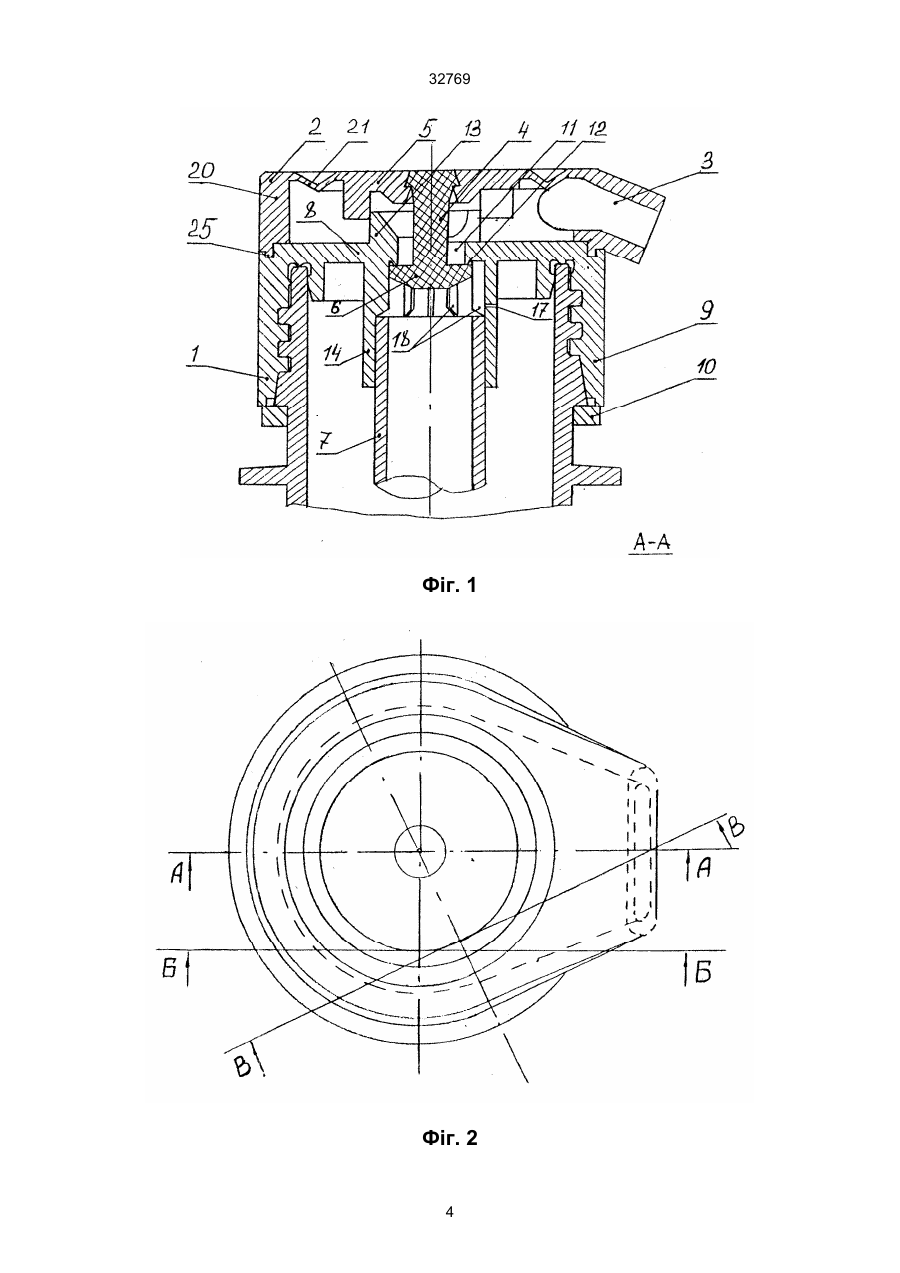

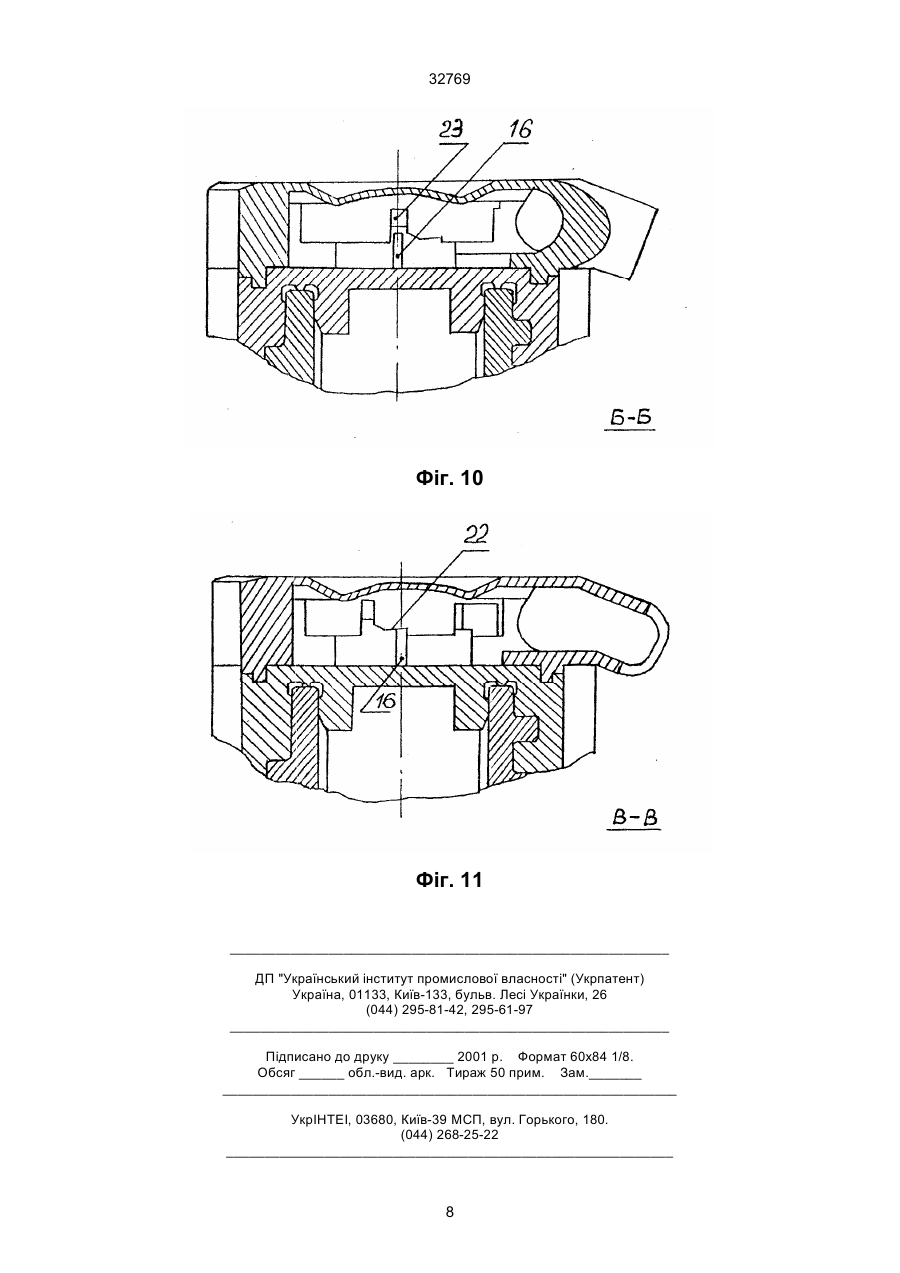

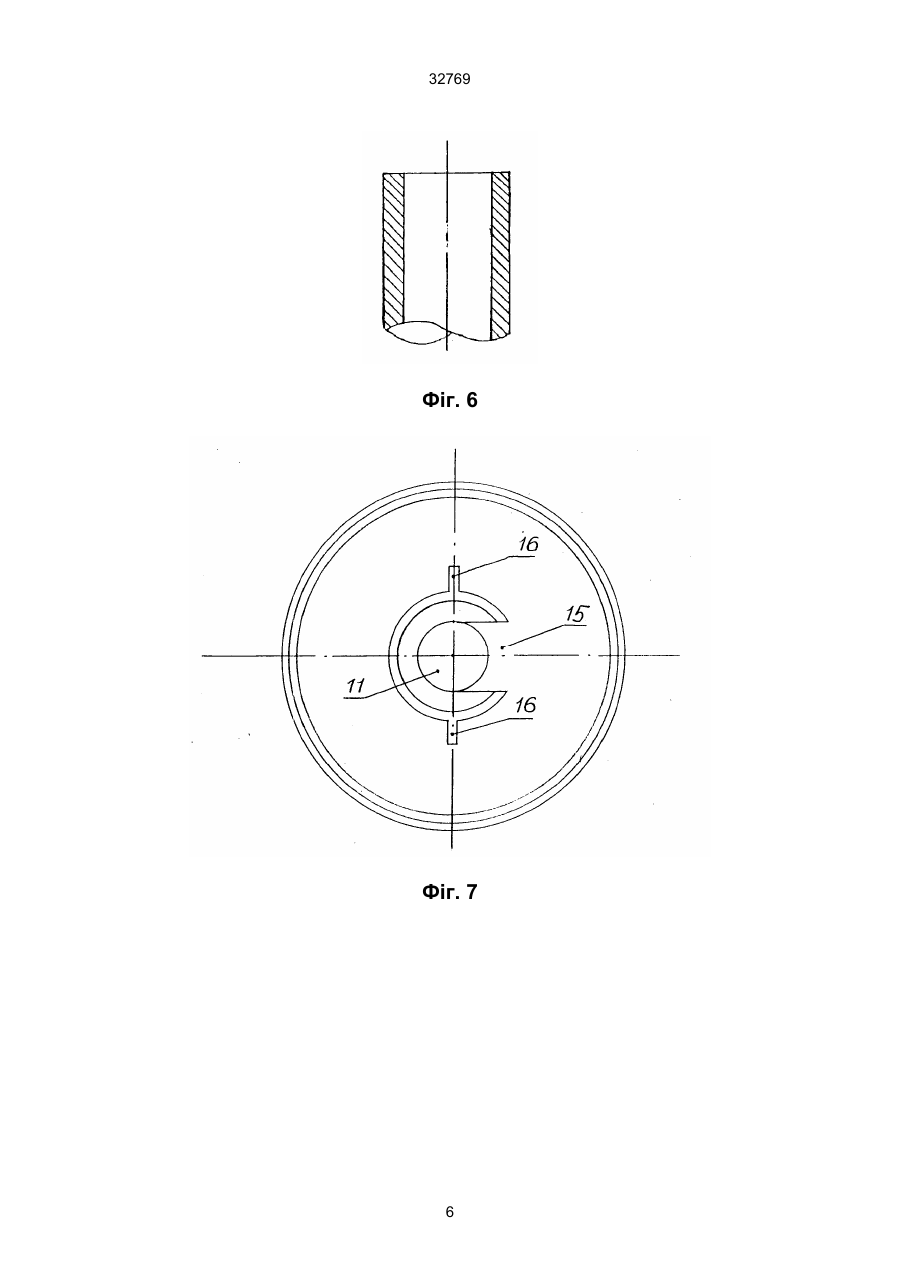

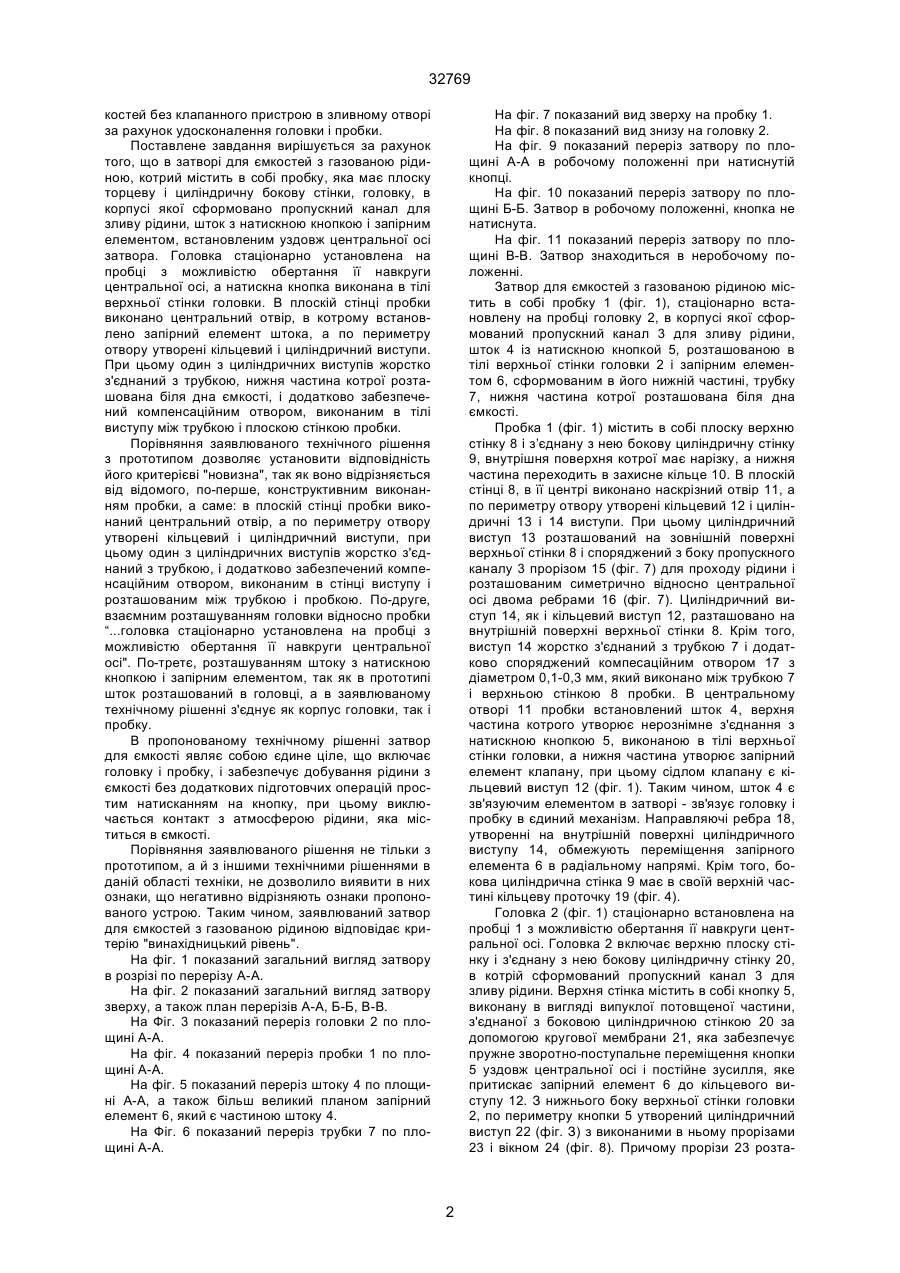

Затвор для ємкості з газованою рідиною, до якого входить пробка, яка має плоску торцеву і бокову стінки, головка, в корпусі якої сформований пропускний канал для зливу рідини, шток з натискною кнопкою і запірним елементом, встановлений уздовж центральної осі затвору, який відрізня 32769 костей без клапанного пристрою в зливному отворі за рахунок удосконалення головки і пробки. Поставлене завдання вирішується за рахунок того, що в затворі для ємкостей з газованою рідиною, котрий містить в собі пробку, яка має плоску торцеву і циліндричну бокову стінки, головку, в корпусі якої сформовано пропускний канал для зливу рідини, шток з натискною кнопкою і запірним елементом, встановленим уздовж центральної осі затвора. Головка стаціонарно установлена на пробці з можливістю обертання її навкруги центральної осі, а натискна кнопка виконана в тілі верхньої стінки головки. В плоскій стінці пробки виконано центральний отвір, в котрому встановлено запірний елемент штока, а по периметру отвору утворені кільцевий і циліндричний виступи. При цьому один з циліндричних виступів жорстко з'єднаний з трубкою, нижня частина котрої розташована біля дна ємкості, і додатково забезпечений компенсаційним отвором, виконаним в тілі виступу між трубкою і плоскою стінкою пробки. Порівняння заявлюваного технічного рішення з прототипом дозволяє установити відповідність його критерієві "новизна", так як воно відрізняється від відомого, по-перше, конструктивним виконанням пробки, а саме: в плоскій стінці пробки виконаний центральний отвір, а по периметру отвору утворені кільцевий і циліндричний виступи, при цьому один з циліндричних виступів жорстко з'єднаний з трубкою, і додатково забезпечений компенсаційним отвором, виконаним в стінці виступу і розташованим між трубкою і пробкою. По-друге, взаємним розташуванням головки відносно пробки “...головка стаціонарно установлена на пробці з можливістю обертання її навкруги центральної осі". По-третє, розташуванням штоку з натискною кнопкою і запірним елементом, так як в прототипі шток розташований в головці, а в заявлюваному технічному рішенні з'єднує як корпус головки, так і пробку. В пропонованому технічному рішенні затвор для ємкості являє собою єдине ціле, що включає головку і пробку, і забезпечує добування рідини з ємкості без додаткових підготовчих операцій простим натисканням на кнопку, при цьому виключається контакт з атмосферою рідини, яка міститься в ємкості. Порівняння заявлюваного рішення не тільки з прототипом, а й з іншими технічними рішеннями в даній області техніки, не дозволило виявити в них ознаки, що негативно відрізняють ознаки пропонованого устрою. Таким чином, заявлюваний затвор для ємкостей з газованою рідиною відповідає критерію "винахідницький рівень". На фіг. 1 показаний загальний вигляд затвору в розрізі по перерізу А-А. На фіг. 2 показаний загальний вигляд затвору зверху, а також план перерізів А-А, Б-Б, В-В. На Фіг. 3 показаний переріз головки 2 по площині А-А. На фіг. 4 показаний переріз пробки 1 по площині А-А. На фіг. 5 показаний переріз штоку 4 по площині А-А, а також більш великий планом запірний елемент 6, який є частиною штоку 4. На Фіг. 6 показаний переріз трубки 7 по площині А-А. На фіг. 7 показаний вид зверху на пробку 1. На фіг. 8 показаний вид знизу на головку 2. На фіг. 9 показаний переріз затвору по площині А-А в робочому положенні при натиснутій кнопці. На фіг. 10 показаний переріз затвору по площині Б-Б. Затвор в робочому положенні, кнопка не натиснута. На фіг. 11 показаний переріз затвору по площині В-В. Затвор знаходиться в неробочому положенні. Затвор для ємкостей з газованою рідиною містить в собі пробку 1 (фіг. 1), стаціонарно встановлену на пробці головку 2, в корпусі якої сформований пропускний канал 3 для зливу рідини, шток 4 із натискною кнопкой 5, розташованою в тілі верхньої стінки головки 2 і запірним елементом 6, сформованим в його нижній частині, трубку 7, нижня частина котрої розташована біля дна ємкості. Пробка 1 (фіг. 1) містить в собі плоску верхню стінку 8 і з’єднану з нею бокову циліндричну стінку 9, внутрішня поверхня котрої має нарізку, а нижня частина переходить в захисне кільце 10. В плоскій стінці 8, в її центрі виконано наскрізний отвір 11, а по периметру отвору утворені кільцевий 12 і циліндричні 13 і 14 виступи. При цьому циліндричний виступ 13 розташований на зовнішній поверхні верхньої стінки 8 і споряджений з боку пропускного каналу 3 прорізом 15 (фіг. 7) для проходу рідини і розташованим симетрично відносно центральної осі двома ребрами 16 (фіг. 7). Циліндричний виступ 14, як і кільцевий виступ 12, разташовано на внутрішній поверхні верхньої стінки 8. Крім того, виступ 14 жорстко з'єднаний з трубкою 7 і додатково споряджений компесаційним отвором 17 з діаметром 0,1-0,3 мм, який виконано між трубкою 7 і верхньою стінкою 8 пробки. В центральному отворі 11 пробки встановлений шток 4, верхня частина котрого утворює нерознімне з'єднання з натискною кнопкою 5, виконаною в тілі верхньої стінки головки, а нижня частина утворює запірний елемент клапану, при цьому сідлом клапану є кільцевий виступ 12 (фіг. 1). Таким чином, шток 4 є зв'язуючим елементом в затворі - зв'язує головку і пробку в єдиний механізм. Направляючі ребра 18, утворенні на внутрішній поверхні циліндричного виступу 14, обмежують переміщення запірного елемента 6 в радіальному напрямі. Крім того, бокова циліндрична стінка 9 має в своїй верхній частині кільцеву проточку 19 (фіг. 4). Головка 2 (фіг. 1) стаціонарно встановлена на пробці 1 з можливістю обертання її навкруги центральної осі. Головка 2 включає верхню плоску стінку і з'єднану з нею бокову циліндричну стінку 20, в котрій сформований пропускний канал 3 для зливу рідини. Верхня стінка містить в собі кнопку 5, виконану в вигляді випуклої потовщеної частини, з'єднаної з боковою циліндричною стінкою 20 за допомогою кругової мембрани 21, яка забезпечує пружне зворотно-поступальне переміщення кнопки 5 уздовж центральної осі і постійне зусилля, яке притискає запірний елемент 6 до кільцевого виступу 12. З нижнього боку верхньої стінки головки 2, по периметру кнопки 5 утворений циліндричний виступ 22 (фіг. З) з виконаними в ньому прорізами 23 і вікном 24 (фіг. 8). Причому прорізи 23 розта 2 32769 шовані по діаметру циліндричного виступу 22 симетрично відносно центральної осі, ширина котрих дещо перевищує товщину ребер 16, сполучених з циліндричним виступом 13 пробки 1. Треба зауважити, що внутрішній діаметр циліндричного виступу 22, сумірний з зовнішнім діаметром циліндричного виступу 17, а плоска стінка 8 пробки 1 є обмежувачем зворотно-поступального переміщення кнопки 5. Крім того, бокова циліндрична стінка 20 має в своїй нижній частині кільцевий виступ 25 (фіг. 1). який спрягається з кільцевою проточкою 19 (фіг. 1) пробки 1. Шток 4 і запірний елемент 6 (фіг. 1) сформовані в вигляді однієї суцільної деталі. При цьому верхня частина штоку 4 має конічну поверхню 26 (фіг. 5), спряжену з поверхнею отвору 27 (фіг. З), виконаного в кнопці 5 нерознімним з'єднанням. Внизу шток 4 закінчується запірним елементом 6 клапану, утвореного отвором 11 і кільцевим виступом 12 (фіг.1). Запірний елемент 6, в частині спряження його з кільцевим виступом 12, для забезпечення герметичності, споряджений проточкою, в котрій розташовано гумове кільце 28 (фіг. 5). Трубка 7 з'єднана з циліндричним виступом 14 пробки 1 і виконана з того ж матеріалу, що і всі частини затвору для ємкості з газованою рідиною. При цьому зовнішній діаметр трубки 7 і внутрішній діаметр циліндричного виступу 14 підібрані так, щоб забезпечувалась герметичність з'єднання, а довжина трубки вибрана такою, щоб її нижній кінець розташовувався безпосередньо біля дна ємкості. Пропонований затвор для ємкості з газованою рідиною може знаходитися в двох положеннях: в робочому, коли при натисканні на кнопку 5 рідина дістається назовні по пропускному каналу 3, і в неробочому, коли при натисканні на кнопку 5 рідина не надходить по пропускному каналу 3 назовні. В неробочому положенні затвор знаходиться при транспортуванні і тривалому збереженні рідини в ємкості. Для забезпечення робочого положення головку 2 затвора повертають відносно пробки 1 в крайнє ліве положення проти годинної стрілки до упору. При цьому ребра 16 (фіг. 10) орієнтуються навпроти прорізів 23 головки 2. Потім натискають на кнопку 5, зміщуючи при цьому донизу зв'язаний з нею шток 4, і, відповідно, запірний елемент 6, утворюючи цим канал для просування рідини з ємкості назовні через пропускний канал 3. Просування рідини, яка знаходиться під тиском, відбувається за рахунок того, що при натисканні на кнопку 5 тиск газу в трубці 7 над рідиною падає, а надлишковий тиск газу в ємкості витискує рідину спочатку по трубці 7, а далі між направляючими ребрами 18 пробки 1, центральним отвором 11 і прорізом 15 пробки 1, вікном 24 головки 2 до пропускного каналу 3 (фіг. 9). Закривають затвор (забезпечують неробоче положення) таким чином: головку 2 повертають відносно пробки 1 в крайнє праве положення за годинною стрілкою до упору. В цьому положенні головки 2 відносно пробки 1 ребра 16 пробки 1 упираються в фігурну поверхню циліндричного виступу 22 (фіг. 11) головки 2 і фіксують положення кнопки 3 в цьому крайньому верхньому положенні, перешкоджаючи зміщенню її донизу а, отже, зміщенню штока 4 із запірним елементом 6, закриваючи тим самим канал для просування рідини. При цьому створюється додаткове значне зусилля запірного елементи 6 на сідло клапана (кільцевий виступ 12 фіг. 1). Компенсаційний отвір 17 служить для запобігання просочування рідини при незначному порушенні герметичності затвору, який знаходиться в робочому положенні. Пропонований затвор може використовуватися для укупорки пластмасових пляшок одноразового використання, так як простий конструктивно, всі деталі виготовляються з пластмаси методом лиття під тиском, що дозволяє організувати масове виробництво затвору і забезпечити низьку його вартість. Застосування затвору, особливо для пляшок ємкістю 1,5 літра і більше покращує споживацькі властивості товару: по-перше, не зменшується вміст газу в рідині, так як затвор забезпечує подання рідини з пляшки і не випускає газ; подруге, пляшка, доки в ній є рідина, залишається жорсткою за рахунок надлишкового тиску газу і не "ламається" в руках. Ця властивість дозволяє зняти обмеження на об'єм випускаємої пляшки, яке пов'язане з недостатньою жорсткістю пляшки при мінімальній товщині стінки. Крім того, затвор може бути використаний як звичайна ковпачкова пробка. 3 32769 Фіг. 1 Фіг. 2 4 32769 Фіг. 3 Фіг. 4 Фіг. 5 5 32769 Фіг. 6 Фіг. 7 6 32769 Фіг. 8 Фіг. 9 7 32769 Фіг. 10 Фіг. 11 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 8
