Гільза артилерійська

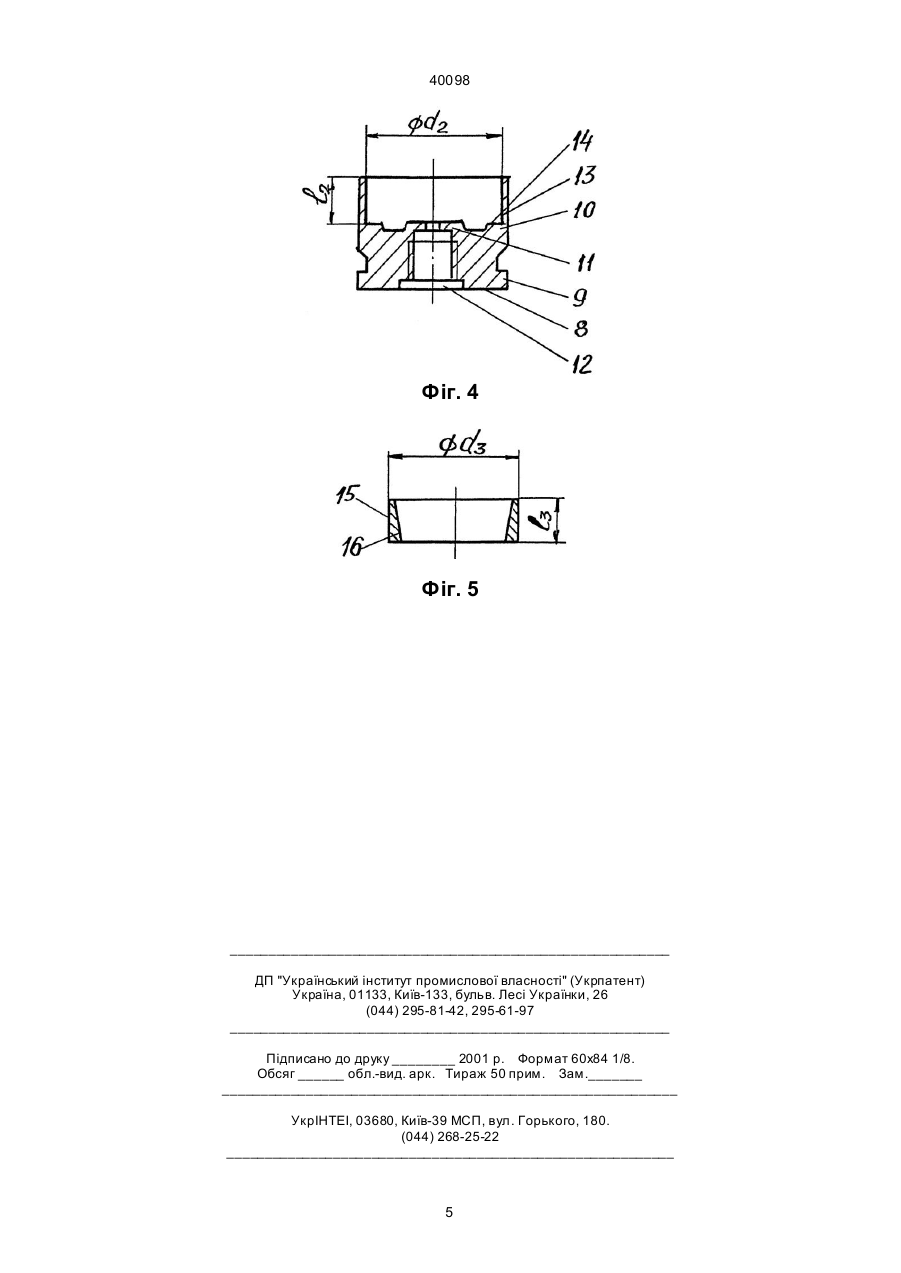

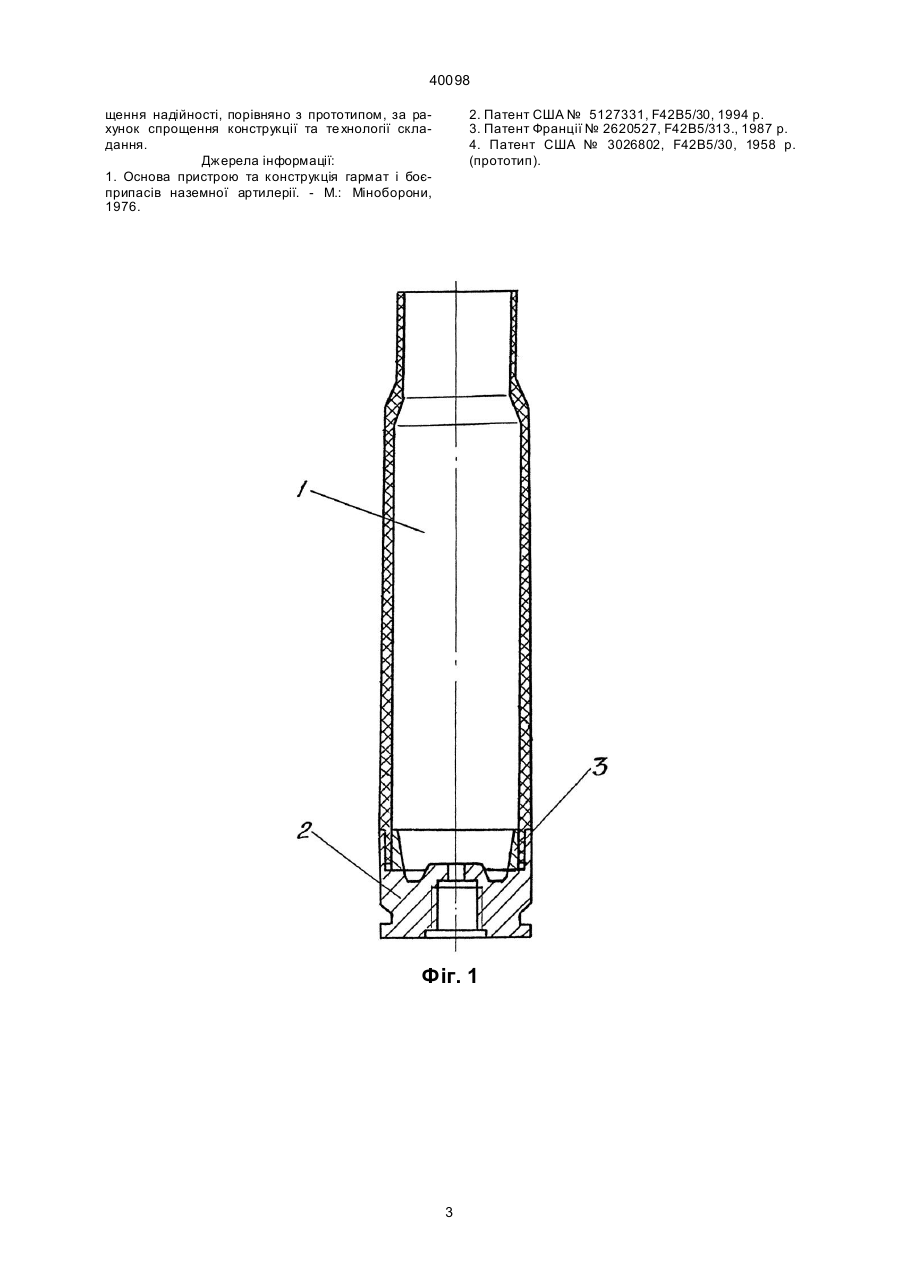

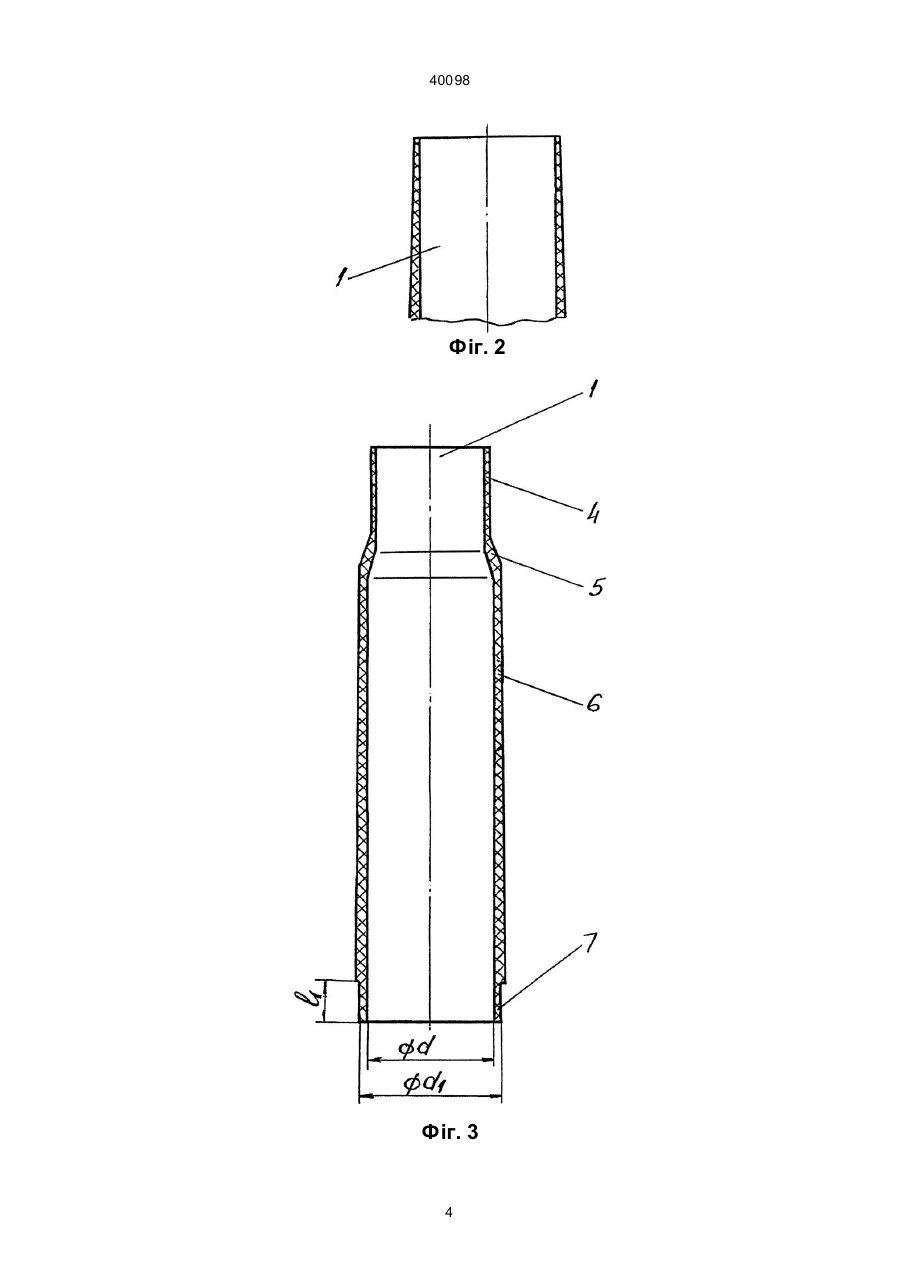

1. Гільза артилерійська, що складається з металевої основи та пластмасового корпуса у вигляді зрізаного конуса, вільно вставленого розширеним боком в основу, що являє собою порожнистий циліндр з плоским днищем, яке утворює навкруг циліндра фланець, при цьому у дні основи виконано 40098 втулки одягається металева шайба, яка потім притискається до днища корпуса за рахунок відгинання елементів розрізаної частини хвостовика. Недоліком гільзи, обраної як прототип, є складність конструкції, недостатня надійність і жорсткість з'єднання основи та конструктивних елементів гільзи. Метою цього винаходу є зниження вартості виготовлення і підвищення надійності конструкції гільзи артилерійської. В основу винаходу поставлена задача, яка досягається тим, що в гільзі артилерійській, яка складається з металевої основи і пластмасового корпуса у вигляді зрізаного конуса, вільно вставленого розширеним боком в основу, що являє собою порожнистий циліндр з днищем, яке утворює навкруг циліндра фланець, при цьому у дні основи виконано центральний отвір для установки капсуля-запальника, корпус непорушно зафіксований між боковою поверхнею основи і вільно розташований всередині корпуса розпірним кільцем, для чого корпус та основа оснащені циліндричними закраїнами, що входять одна в одну, розпірне кільце по зовнішній поверхні виконане циліндричним, по внутрішній - конічним, розширеним в бік меншого діаметра корпуса, при цьому кільце своєю широкою частиною спирається на уступ закраїни основи, утворюючи плавний перехід між ним та внутрішньою поверхнею основи, причому верхня кромка розпірного кільця розташована не нижче верхньої кромки основи. Вирішити поставлену технічну задачу можливо, оскільки технологія включає в себе окреме виготовлення складових елементів гільзи на звичайному серійному обладнанні, що застосовується у машинобудуванні. Пластмасовий корпус може бути виготовлений методом лиття під тиском або пресуванням з термопластів у кінцевому виді і не буде потребувати додаткової обробки. Металева основа отримується методом механічної обробки на токарному обладнанні. Для зниження вартості його виготовлення достатньо забезпечити отримання заготовок методом штампування. Розпірне кільце можна отримати з трубчастої заготовки. Технологічно можливо створити основу гільзи з корпусом і розпірним кільцем, склавши їх разом, а потім піддати закраїну основи деформації, наприклад, обкатці, що забезпечить корпусу герметичне з'єднання з основою і підвищить його надійність при радіальному стисканні. Порівняльний аналіз технічного рішення з прототипом показує, що гільза артилерійська відрізняється тим, що корпус непорушно зафіксований між боковою поверхнею основи і вільно розташованим всередині корпуса розпірним кільцем після деформації стінки основи, для чого корпус та основа оснащені циліндричними закраїнами, що входять одна в одну, а розпірне кільце по зовнішній поверхні виконане циліндричним і по внутрішній - конічним, розширеним в бік меншого діаметра корпуса, при цьому кільце своєю широкою частиною спирається на уступ закраїни основи, утворюючи плавний перехід між ним і внутрішньою поверхнею основи, причому верхня кромка розпірного кільця розташовується не нижче верхньої кромки основи. Сутність винаходу пояснюється кресленнями, де: на фіг. 1 надано загальний вигляд гільзи у роз різі, фіг. 2 - варіант виконання гільзи, на фіг. З варіант виконання корпуса гільзи, на фіг. 4 - варіант виконання основи гільзи, на фіг. 5 - варіант виконання розпірного кільця. Опис конструкції гільзи артилерійської, що пропонується, показаний на прикладі гільзи патронного заряджання. Гільза складається з пластмасового корпуса 1, металевої основи 2 та розпірного кільця 3. На фіг. 2 показано варіант виконання корпуса для гільзи окремого заряджання. Корпус 1 гільзи фіг. 3 складається з дульця 4, ската 5, оболонки 6 і закраїни 7. Оболонка 6 має вигляд зрізаного конуса, що звужується до верху. Конусність оболонки складає близько 30...40', що, з одного боку, викликане конфігурацією камори гармати, а з іншого - служить одночасно технологічним ухиленням при виготовленні, оскільки його виготовляють литтям під тиском на термопластавтоматі. Поверхня дульця 4 виконана циліндричною, що традиційно для аналогічних металевих гільз. Оболонка 6 закінчується закраїною 7, яка тонша основної стінки оболонки 6 і має зовнішню циліндричну поверхню. В гільзах артилерійських окремого заряджання фіг. 2 дульце 4 та скат 5 відсутні. Довжина l1 закраїни 7обирається з умови забезпечення міцності гільзи під час пострілу. Основа 2 фіг. 3 складається з корпусу 10, що має плоску донну поверхню 8 та фланець 9. Внутрішня поверхня корпусу 10 виконана профільною і по центру має скіс 11. По осі донної частини 8 корпуса 10 та скосу 11 виконано отвір 12 для установки капсуля-запальника. Бокова поверхня корпусу 10 закінчується закраїною 13. Довжина l2 закраїни 13 робиться такою, яка дорівнює чи дещо більша довжини l1 закраїни 7. Закраїна 13 закінчується уступом 14. Розпірне кільце 3 фіг. 4 має циліндричну ∅ d3 зовнішню поверхню 15 та конічну внутрішню 16. Конус розширюється в бік дульця гільзи, а товщина кільця в нижній частині не повинна перевищувати різниці між шириною уступ у 14 та товщиною закраїни 7. Довжина кільця l3 приймається такою, яка дорівнює або більша довжини l2 закраїни l3. Гільзу артилерійську виготовляють таким чином. Спочатку всі деталі виконуються окремо і лише потім виконується їх складання. Корпус 1 фіг. 3 відливають з термопласту на ливарній машині. Після відливки корпус додатковій мехобробці не піддається. Зовнішній діаметр d1 закраїни 7 забезпечує його складання з основою 2 по внутрішньому діаметру d2 закраїни 13, основу 2 фіг. 4 отримують механічною обробкою заготовки з металу за необхідним профілем. Аналогічним чином отримують розпірне кільце 3 фіг. 5. При цьому ширина уступ у 14 основи 2 не повинна бути меншою суми товщини закраїни корпуса 1 та внутрішньої частини розпірного кільця 3, щоб виключити його нависання над основою. Усі спряжені елементи виготовлених деталей дозволяють зібрати їх разом без припасування, після чого закраїна 13 основи 2 обтискається і корпус 1 виявляється защемленим між боковою стінкою основи 2 та розпірним кільцем 3. Підвищенням ефективності застосування гільзи є зниження собівартості виготовлення і підви 2 40098 щення надійності, порівняно з прототипом, за рахунок спрощення конструкції та те хнології складання. Джерела інформації: 1. Основа пристрою та конструкція гармат і боєприпасів наземної артилерії. - М.: Міноборони, 1976. 2. Патент США № 5127331, F42B5/30, 1994 p. 3. Патент Франції № 2620527, F42B5/313., 1987 p. 4. Патент США № 3026802, F42B5/30, 1958 р. (прототип). Фіг. 1 3 40098 Фіг. 2 Фіг. 3 4 40098 Фіг. 4 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
