Гільза

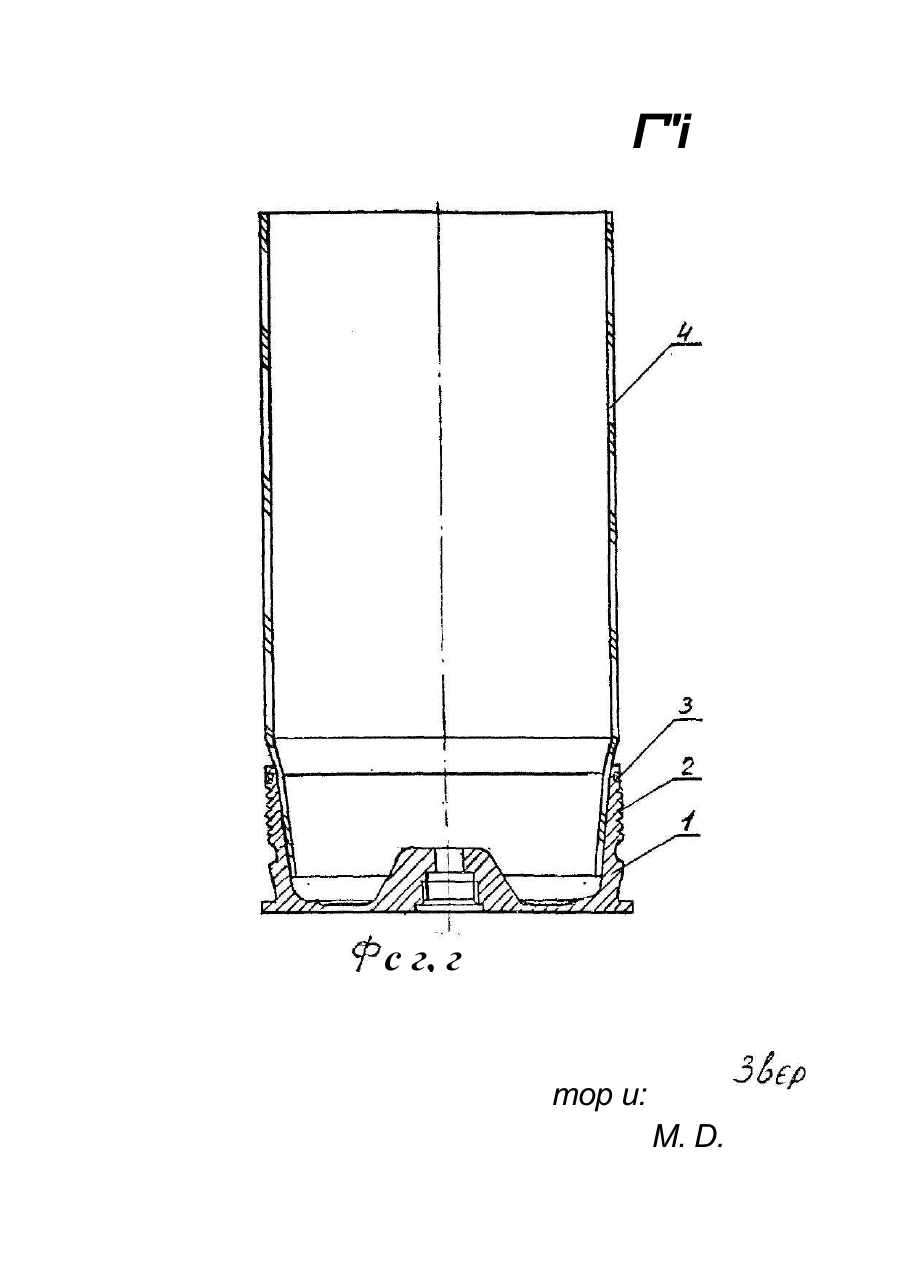

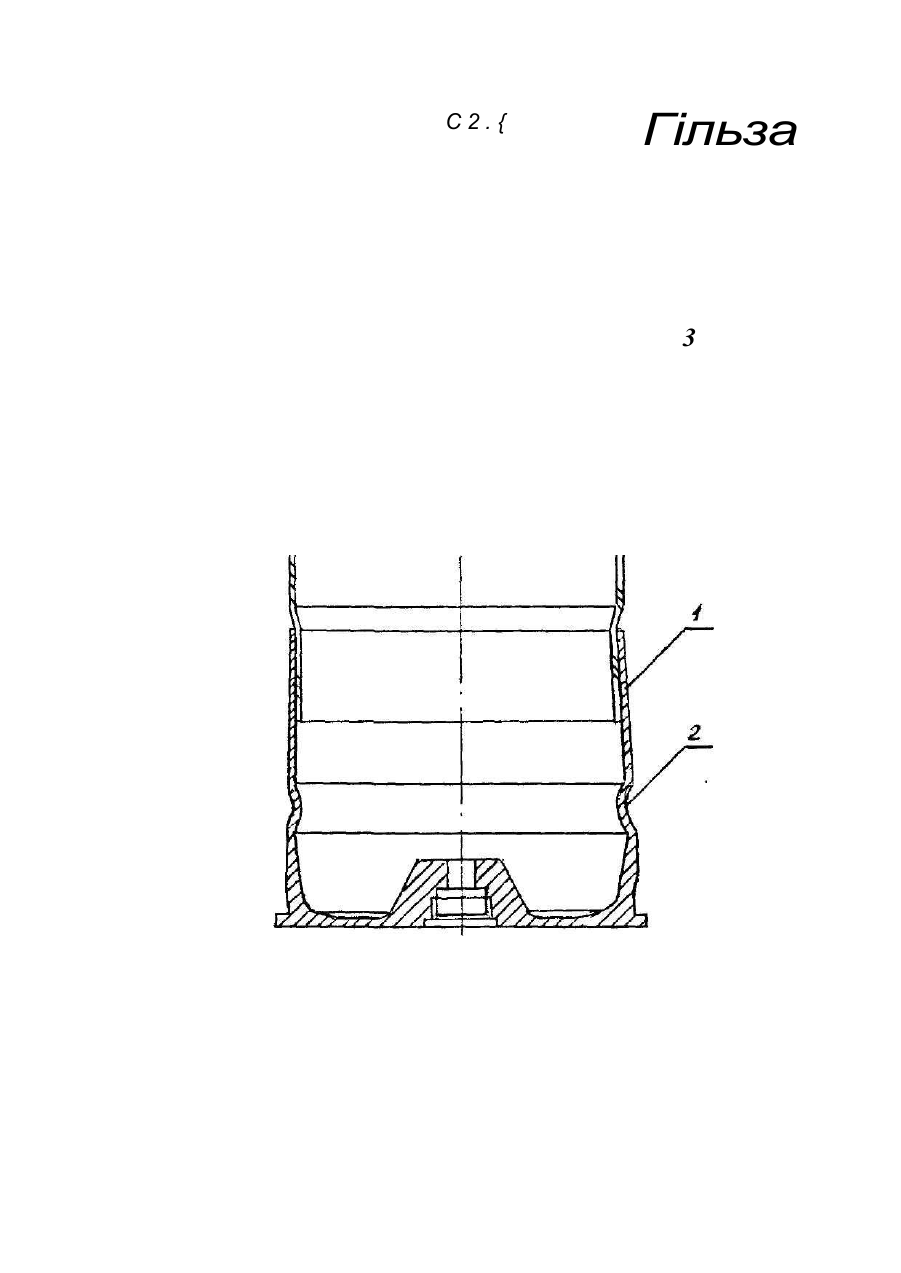

дд а? о в eg Г 1 І ЬЗ А Винахід належить до галузї виробництва боеприпасїр, а до виробництва артилерійських гільо. Відома гільза, яка складається іа металевого піддон у і» і має обтируючу канавк у к і корп ус 3 /ди в, i i v . l і аналітичний огляд процесів виготовлення артилерійських гільз, аЛ4, мал,4, к , , 1^4/ . Недоліком РЇДОМО Т конструкції є збільшена дорщтна м^талер піддону, яка захаращ^'є бойовий відсік закритмх артмлері^ькчх систем, після відстрілу їх боєкомплекту та підрощує його загазованість» недостатнє енергетика набою за рахунок наярної доежини корпусу, а також технологічна складність еиготовленн« піддону, пов'язана з глибокою витяжкою при його виготоленні, що потребує складного і дорогого спеціального пресового та іншого обладнання, що в цілому підвищує собівартість виготовлення гільзи. Мета винаходу - створення такої гільзи,в якій удосконаненн^ контрукціУ піддону дозволив би забезпечити високу надійність обтюрації, а також знизити собівартість виготовлення гільзи. ІІоставленКе завдання досягається тим, що в гільоі, яка вміщує корпус, піддон, на відміну від прототипу, піддон виконаний а лабіринтними лро^льниш ^овнілнімя канавками. У вхідній частині піддон має додаткову кільцеву канавку о ущільнюючим кільцем, яке зроблено іо пружного матеріалу. Висока надійність обтюрації досягається за рахунок виконання лабіринтних канавок ПЄЕНОГО профілю і канавки, в якій установлене ущільнююче кільце, а собівартість гільзи знижена за рахунок зниження собівартості виготовлення піддону, так як для його виготовлення не буде потрібне спеціальне дороге обладнання. На іріігЛ зображена прототип приладу, що заявляється. На фіг.id ^ображена гід ьза, яка заявляється як вчнахід. Гільза /див.£іг.2/ с кла даєтьс я з піддон у І, н а боко вій поверхні гкого виконано лабіринтит пробільні канавки 2. У ррр-хній частині піддону І виконана податкова кільцева канарка піп ущільнююча кільце 3. Кільце 3 виконано із пружного матеріалу, У піддоні І установлений корпус 4. У момент пострілу до вильоту снаряда із ствола пу;пкч, у камері ствола різко підвищується тч?к внаслідок чого повнішнг поверхня піддону І додатково з ЕЄЛИКИМ зусиллям щільно прилягає до внутрішньо? поверхні чамєри гьлкя, F межах пружних деформацій, ущільнююче кільц. С, також за рахунок тиеку, ущільнює стик між камерою пуіпки і піддоном І, що разом забезпечує надійну обтюрацію. C2.{ Гільза 3 Г"і с г, г тор и: М. D.
