Пристрій для озоноводневої терапії

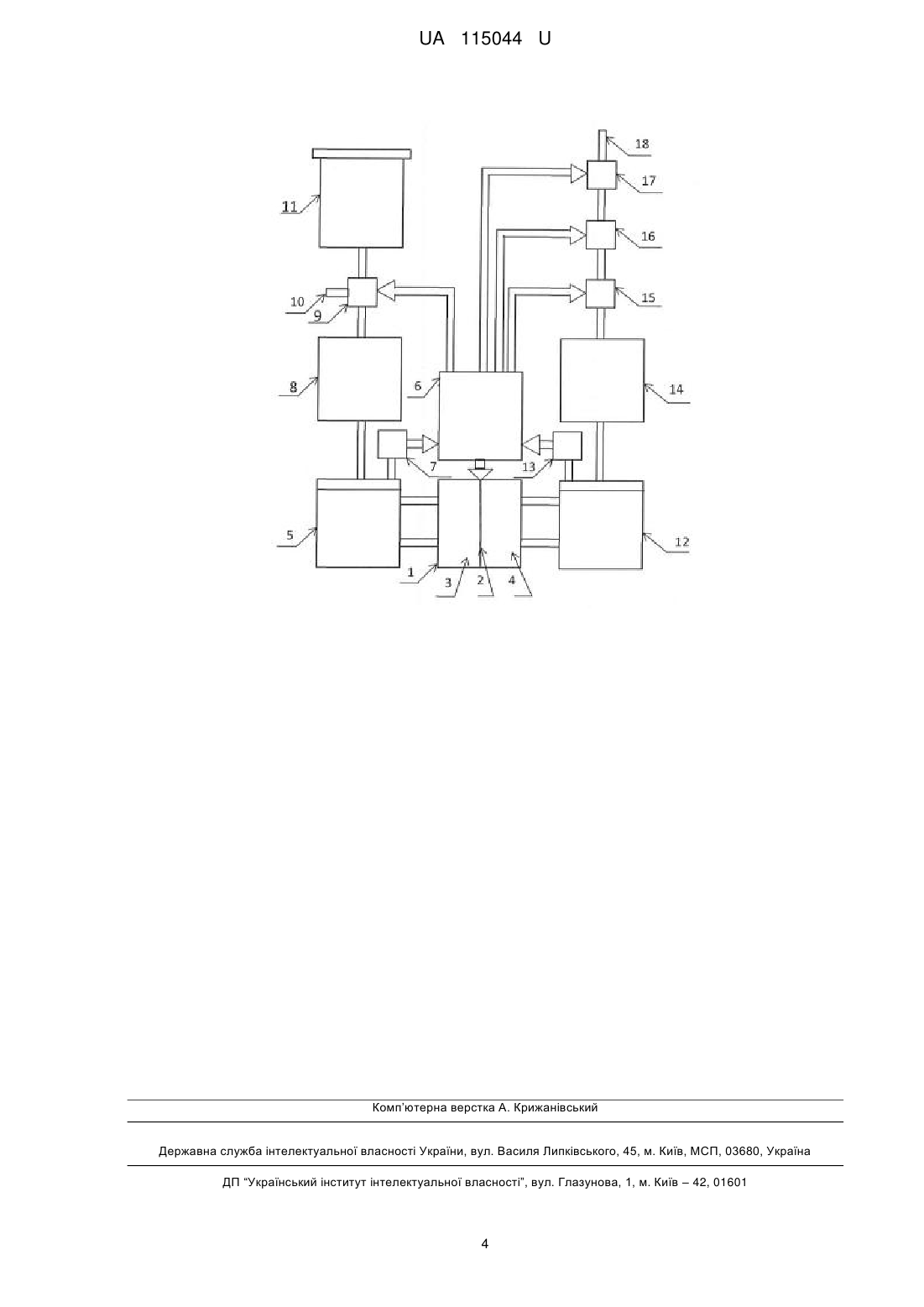

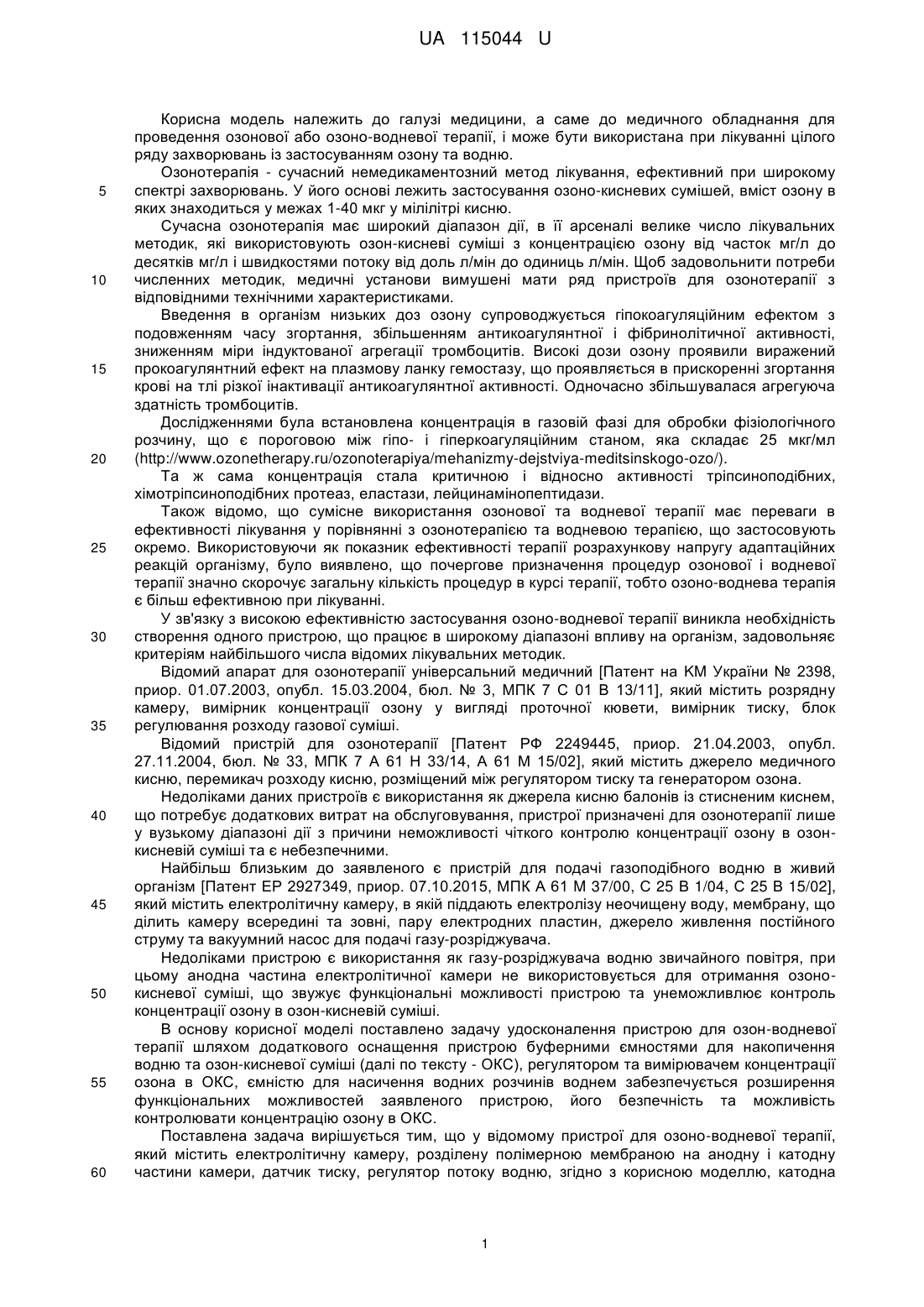

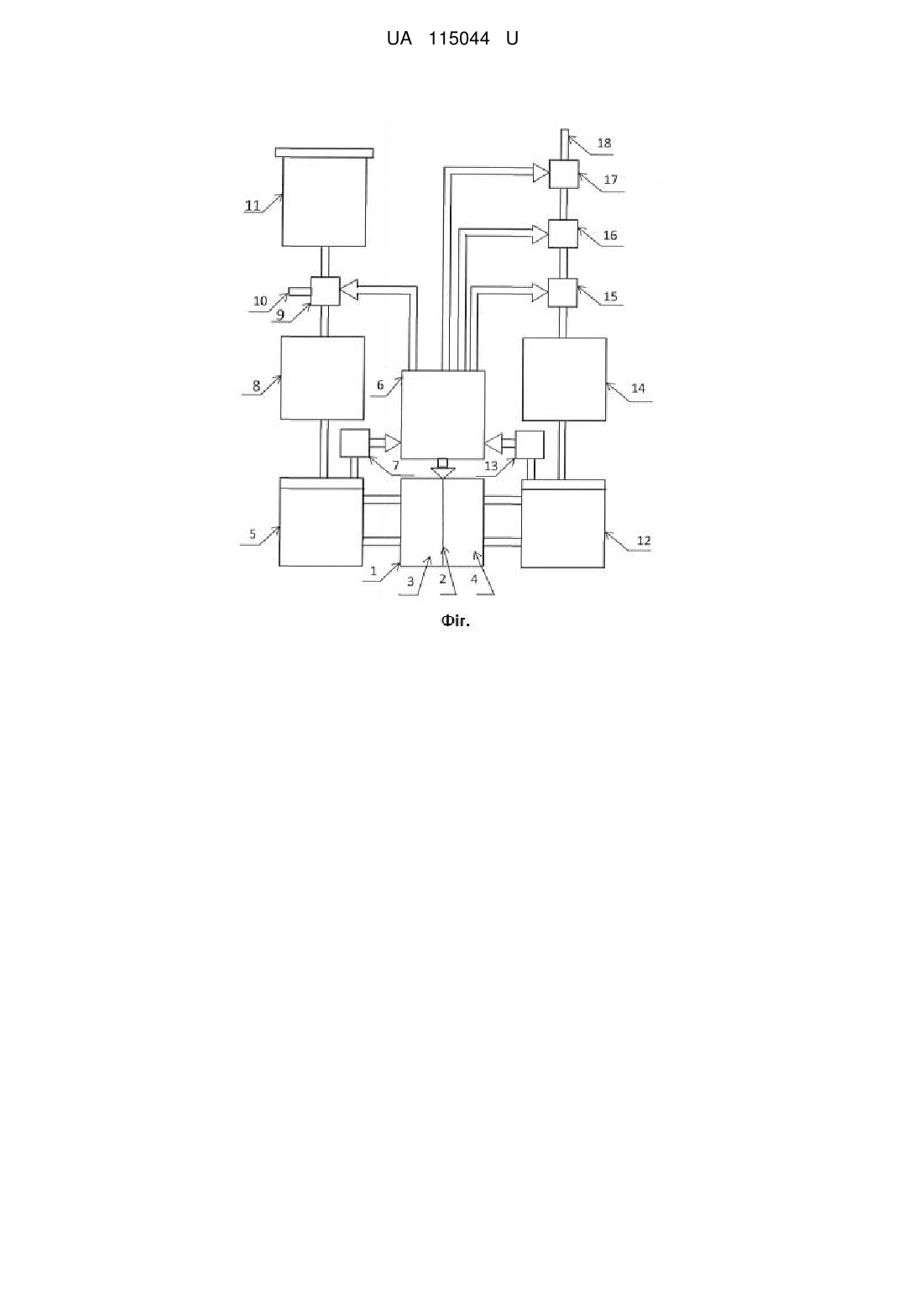

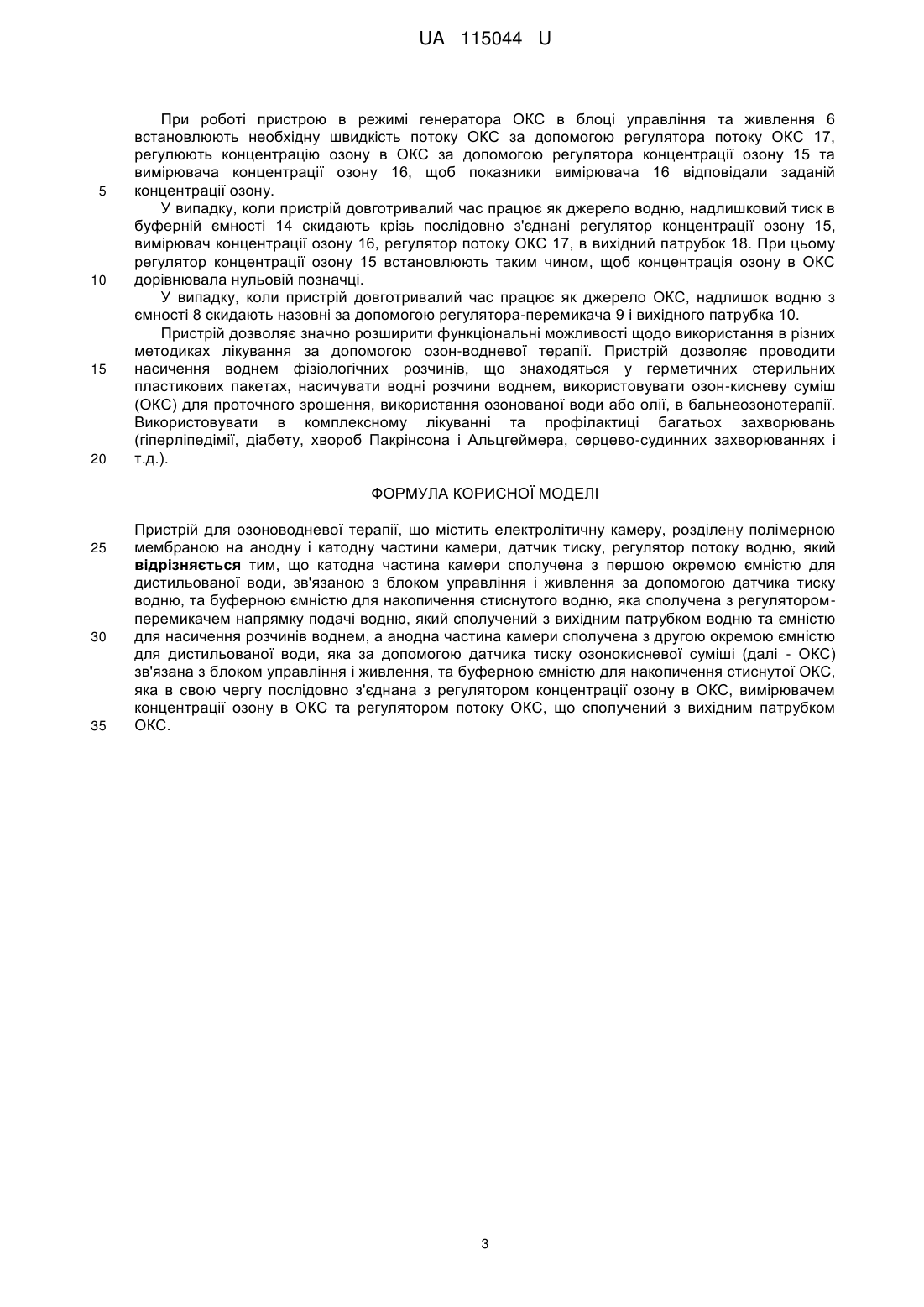

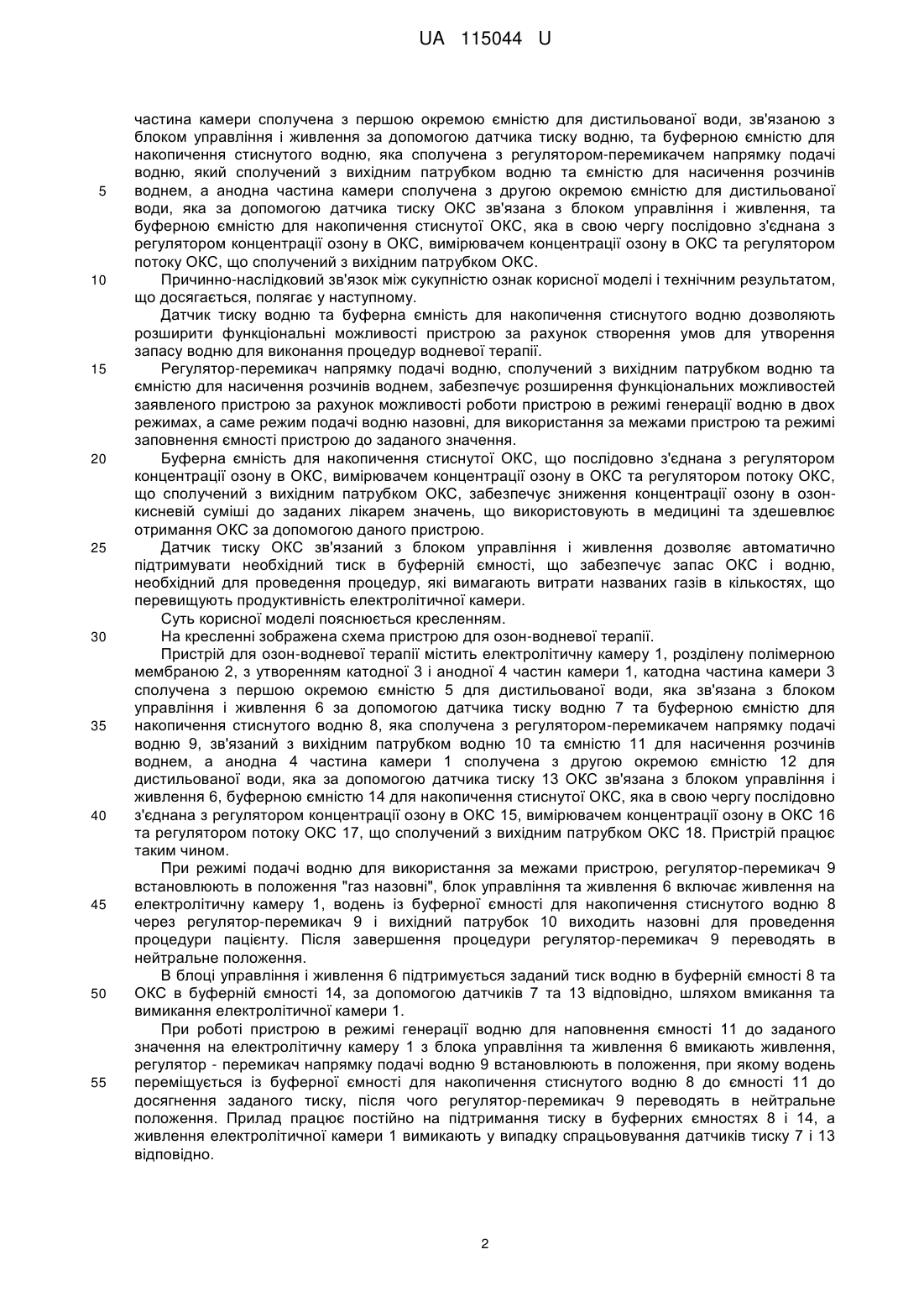

Реферат: Пристрій для озоноводневої терапії містить електролітичну камеру, розділену полімерною мембраною на анодну і катодну частини камери, датчик тиску, регулятор потоку водню. Катодна частина камери сполучена з першою окремою ємністю для дистильованої води, зв'язаною з блоком управління і живлення за допомогою датчика тиску водню, та буферною ємністю для накопичення стиснутого водню, яка сполучена з регулятором-перемикачем напрямку подачі водню, який сполучений з вихідним патрубком водню та ємністю для насичення розчинів воднем. Анодна частина камери сполучена з другою окремою ємністю для дистильованої води, яка за допомогою датчика тиску озонокисневої суміші (далі - ОКС) зв'язана з блоком управління і живлення, та буферною ємністю для накопичення стиснутої ОКС, яка в свою чергу послідовно з'єднана з регулятором концентрації озону в ОКС, вимірювачем концентрації озону в ОКС та регулятором потоку ОКС, що сполучений з вихідним патрубком ОКС. UA 115044 U (54) ПРИСТРІЙ ДЛЯ ОЗОНОВОДНЕВОЇ ТЕРАПІЇ UA 115044 U UA 115044 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медицини, а саме до медичного обладнання для проведення озонової або озоно-водневої терапії, і може бути використана при лікуванні цілого ряду захворювань із застосуванням озону та водню. Озонотерапія - сучасний немедикаментозний метод лікування, ефективний при широкому спектрі захворювань. У його основі лежить застосування озоно-кисневих сумішей, вміст озону в яких знаходиться у межах 1-40 мкг у мілілітрі кисню. Сучасна озонотерапія має широкий діапазон дії, в її арсеналі велике число лікувальних методик, які використовують озон-кисневі суміші з концентрацією озону від часток мг/л до десятків мг/л і швидкостями потоку від доль л/мін до одиниць л/мін. Щоб задовольнити потреби численних методик, медичні установи вимушені мати ряд пристроїв для озонотерапії з відповідними технічними характеристиками. Введення в організм низьких доз озону супроводжується гіпокоагуляційним ефектом з подовженням часу згортання, збільшенням антикоагулянтної і фібринолітичної активності, зниженням міри індуктованої агрегації тромбоцитів. Високі дози озону проявили виражений прокоагулянтний ефект на плазмову ланку гемостазу, що проявляється в прискоренні згортання крові на тлі різкої інактивації антикоагулянтної активності. Одночасно збільшувалася агрегуюча здатність тромбоцитів. Дослідженнями була встановлена концентрація в газовій фазі для обробки фізіологічного розчину, що є пороговою між гіпо- і гіперкоагуляційним станом, яка складає 25 мкг/мл (http://www.ozonetherapy.ru/ozonoterapiya/mehanizmy-dejstviya-meditsinskogo-ozo/). Та ж сама концентрація стала критичною і відносно активності тріпсиноподібних, хімотріпсиноподібних протеаз, еластази, лейцинамінопептидази. Також відомо, що сумісне використання озонової та водневої терапії має переваги в ефективності лікування у порівнянні з озонотерапією та водневою терапією, що застосовують окремо. Використовуючи як показник ефективності терапії розрахункову напругу адаптаційних реакцій організму, було виявлено, що почергове призначення процедур озонової і водневої терапії значно скорочує загальну кількість процедур в курсі терапії, тобто озоно-воднева терапія є більш ефективною при лікуванні. У зв'язку з високою ефективністю застосування озоно-водневої терапії виникла необхідність створення одного пристрою, що працює в широкому діапазоні впливу на організм, задовольняє критеріям найбільшого числа відомих лікувальних методик. Відомий апарат для озонотерапії універсальний медичний [Патент на KM України № 2398, приор. 01.07.2003, опубл. 15.03.2004, бюл. № 3, МПК 7 С 01 В 13/11], який містить розрядну камеру, вимірник концентрації озону у вигляді проточної кювети, вимірник тиску, блок регулювання розходу газової суміші. Відомий пристрій для озонотерапії [Патент РФ 2249445, приор. 21.04.2003, опубл. 27.11.2004, бюл. № 33, МПК 7 А 61 Н 33/14, А 61 М 15/02], який містить джерело медичного кисню, перемикач розходу кисню, розміщений між регулятором тиску та генератором озона. Недоліками даних пристроїв є використання як джерела кисню балонів із стисненим киснем, що потребує додаткових витрат на обслуговування, пристрої призначені для озонотерапії лише у вузькому діапазоні дії з причини неможливості чіткого контролю концентрації озону в озонкисневій суміші та є небезпечними. Найбільш близьким до заявленого є пристрій для подачі газоподібного водню в живий організм [Патент ЕР 2927349, приор. 07.10.2015, МПК А 61 M 37/00, С 25 В 1/04, С 25 В 15/02], який містить електролітичну камеру, в якій піддають електролізу неочищену воду, мембрану, що ділить камеру всередині та зовні, пару електродних пластин, джерело живлення постійного струму та вакуумний насос для подачі газу-розріджувача. Недоліками пристрою є використання як газу-розріджувача водню звичайного повітря, при цьому анодна частина електролітичної камери не використовується для отримання озонокисневої суміші, що звужує функціональні можливості пристрою та унеможливлює контроль концентрації озону в озон-кисневій суміші. В основу корисної моделі поставлено задачу удосконалення пристрою для озон-водневої терапії шляхом додаткового оснащення пристрою буферними ємностями для накопичення водню та озон-кисневої суміші (далі по тексту - ОКС), регулятором та вимірювачем концентрації озона в ОКС, ємністю для насичення водних розчинів воднем забезпечується розширення функціональних можливостей заявленого пристрою, його безпечність та можливість контролювати концентрацію озону в ОКС. Поставлена задача вирішується тим, що у відомому пристрої для озоно-водневої терапії, який містить електролітичну камеру, розділену полімерною мембраною на анодну і катодну частини камери, датчик тиску, регулятор потоку водню, згідно з корисною моделлю, катодна 1 UA 115044 U 5 10 15 20 25 30 35 40 45 50 55 частина камери сполучена з першою окремою ємністю для дистильованої води, зв'язаною з блоком управління і живлення за допомогою датчика тиску водню, та буферною ємністю для накопичення стиснутого водню, яка сполучена з регулятором-перемикачем напрямку подачі водню, який сполучений з вихідним патрубком водню та ємністю для насичення розчинів воднем, а анодна частина камери сполучена з другою окремою ємністю для дистильованої води, яка за допомогою датчика тиску ОКС зв'язана з блоком управління і живлення, та буферною ємністю для накопичення стиснутої ОКС, яка в свою чергу послідовно з'єднана з регулятором концентрації озону в ОКС, вимірювачем концентрації озону в ОКС та регулятором потоку ОКС, що сполучений з вихідним патрубком ОКС. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, що досягається, полягає у наступному. Датчик тиску водню та буферна ємність для накопичення стиснутого водню дозволяють розширити функціональні можливості пристрою за рахунок створення умов для утворення запасу водню для виконання процедур водневої терапії. Регулятор-перемикач напрямку подачі водню, сполучений з вихідним патрубком водню та ємністю для насичення розчинів воднем, забезпечує розширення функціональних можливостей заявленого пристрою за рахунок можливості роботи пристрою в режимі генерації водню в двох режимах, а саме режим подачі водню назовні, для використання за межами пристрою та режимі заповнення ємності пристрою до заданого значення. Буферна ємність для накопичення стиснутої ОКС, що послідовно з'єднана з регулятором концентрації озону в ОКС, вимірювачем концентрації озону в ОКС та регулятором потоку ОКС, що сполучений з вихідним патрубком ОКС, забезпечує зниження концентрації озону в озонкисневій суміші до заданих лікарем значень, що використовують в медицині та здешевлює отримання ОКС за допомогою даного пристрою. Датчик тиску ОКС зв'язаний з блоком управління і живлення дозволяє автоматично підтримувати необхідний тиск в буферній ємності, що забезпечує запас ОКС і водню, необхідний для проведення процедур, які вимагають витрати названих газів в кількостях, що перевищують продуктивність електролітичної камери. Суть корисної моделі пояснюється кресленням. На кресленні зображена схема пристрою для озон-водневої терапії. Пристрій для озон-водневої терапії містить електролітичну камеру 1, розділену полімерною мембраною 2, з утворенням катодної 3 і анодної 4 частин камери 1, катодна частина камери 3 сполучена з першою окремою ємністю 5 для дистильованої води, яка зв'язана з блоком управління і живлення 6 за допомогою датчика тиску водню 7 та буферною ємністю для накопичення стиснутого водню 8, яка сполучена з регулятором-перемикачем напрямку подачі водню 9, зв'язаний з вихідним патрубком водню 10 та ємністю 11 для насичення розчинів воднем, а анодна 4 частина камери 1 сполучена з другою окремою ємністю 12 для дистильованої води, яка за допомогою датчика тиску 13 ОКС зв'язана з блоком управління і живлення 6, буферною ємністю 14 для накопичення стиснутої ОКС, яка в свою чергу послідовно з'єднана з регулятором концентрації озону в ОКС 15, вимірювачем концентрації озону в ОКС 16 та регулятором потоку ОКС 17, що сполучений з вихідним патрубком ОКС 18. Пристрій працює таким чином. При режимі подачі водню для використання за межами пристрою, регулятор-перемикач 9 встановлюють в положення "газ назовні", блок управління та живлення 6 включає живлення на електролітичну камеру 1, водень із буферної ємності для накопичення стиснутого водню 8 через регулятор-перемикач 9 і вихідний патрубок 10 виходить назовні для проведення процедури пацієнту. Після завершення процедури регулятор-перемикач 9 переводять в нейтральне положення. В блоці управління і живлення 6 підтримується заданий тиск водню в буферній ємності 8 та ОКС в буферній ємності 14, за допомогою датчиків 7 та 13 відповідно, шляхом вмикання та вимикання електролітичної камери 1. При роботі пристрою в режимі генерації водню для наповнення ємності 11 до заданого значення на електролітичну камеру 1 з блока управління та живлення 6 вмикають живлення, регулятор - перемикач напрямку подачі водню 9 встановлюють в положення, при якому водень переміщується із буферної ємності для накопичення стиснутого водню 8 до ємності 11 до досягнення заданого тиску, після чого регулятор-перемикач 9 переводять в нейтральне положення. Прилад працює постійно на підтримання тиску в буферних ємностях 8 і 14, а живлення електролітичної камери 1 вимикають у випадку спрацьовування датчиків тиску 7 і 13 відповідно. 2 UA 115044 U 5 10 15 20 При роботі пристрою в режимі генератора ОКС в блоці управління та живлення 6 встановлюють необхідну швидкість потоку ОКС за допомогою регулятора потоку ОКС 17, регулюють концентрацію озону в ОКС за допомогою регулятора концентрації озону 15 та вимірювача концентрації озону 16, щоб показники вимірювача 16 відповідали заданій концентрації озону. У випадку, коли пристрій довготривалий час працює як джерело водню, надлишковий тиск в буферній ємності 14 скидають крізь послідовно з'єднані регулятор концентрації озону 15, вимірювач концентрації озону 16, регулятор потоку ОКС 17, в вихідний патрубок 18. При цьому регулятор концентрації озону 15 встановлюють таким чином, щоб концентрація озону в ОКС дорівнювала нульовій позначці. У випадку, коли пристрій довготривалий час працює як джерело ОКС, надлишок водню з ємності 8 скидають назовні за допомогою регулятора-перемикача 9 і вихідного патрубка 10. Пристрій дозволяє значно розширити функціональні можливості щодо використання в різних методиках лікування за допомогою озон-водневої терапії. Пристрій дозволяє проводити насичення воднем фізіологічних розчинів, що знаходяться у герметичних стерильних пластикових пакетах, насичувати водні розчини воднем, використовувати озон-кисневу суміш (ОКС) для проточного зрошення, використання озонованої води або олії, в бальнеозонотерапії. Використовувати в комплексному лікуванні та профілактиці багатьох захворювань (гіперліпедімії, діабету, хвороб Пакрінсона і Альцгеймера, серцево-судинних захворюваннях і т.д.). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Пристрій для озоноводневої терапії, що містить електролітичну камеру, розділену полімерною мембраною на анодну і катодну частини камери, датчик тиску, регулятор потоку водню, який відрізняється тим, що катодна частина камери сполучена з першою окремою ємністю для дистильованої води, зв'язаною з блоком управління і живлення за допомогою датчика тиску водню, та буферною ємністю для накопичення стиснутого водню, яка сполучена з регуляторомперемикачем напрямку подачі водню, який сполучений з вихідним патрубком водню та ємністю для насичення розчинів воднем, а анодна частина камери сполучена з другою окремою ємністю для дистильованої води, яка за допомогою датчика тиску озонокисневої суміші (далі - ОКС) зв'язана з блоком управління і живлення, та буферною ємністю для накопичення стиснутої ОКС, яка в свою чергу послідовно з'єднана з регулятором концентрації озону в ОКС, вимірювачем концентрації озону в ОКС та регулятором потоку ОКС, що сполучений з вихідним патрубком ОКС. 3 UA 115044 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
