Протез гомілки ноги

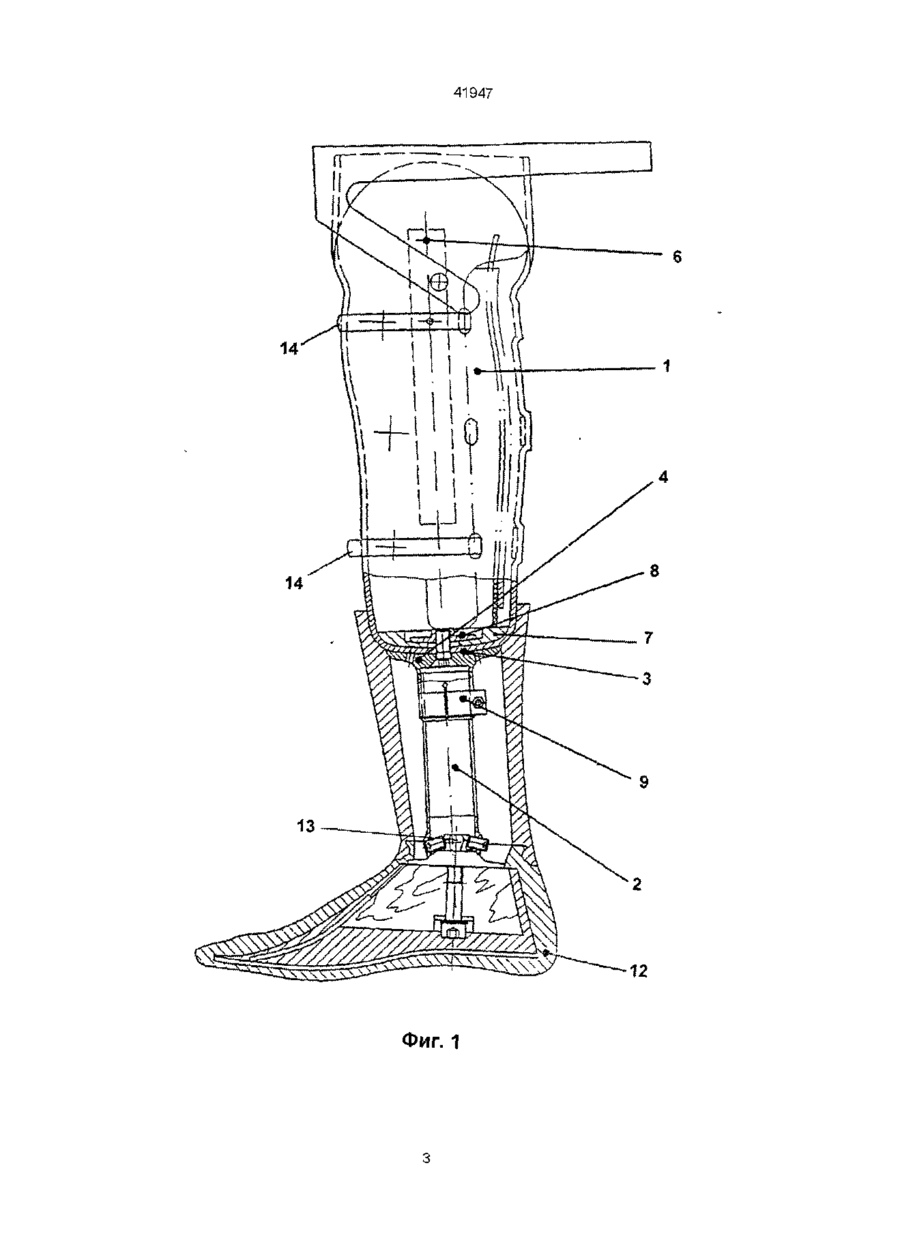

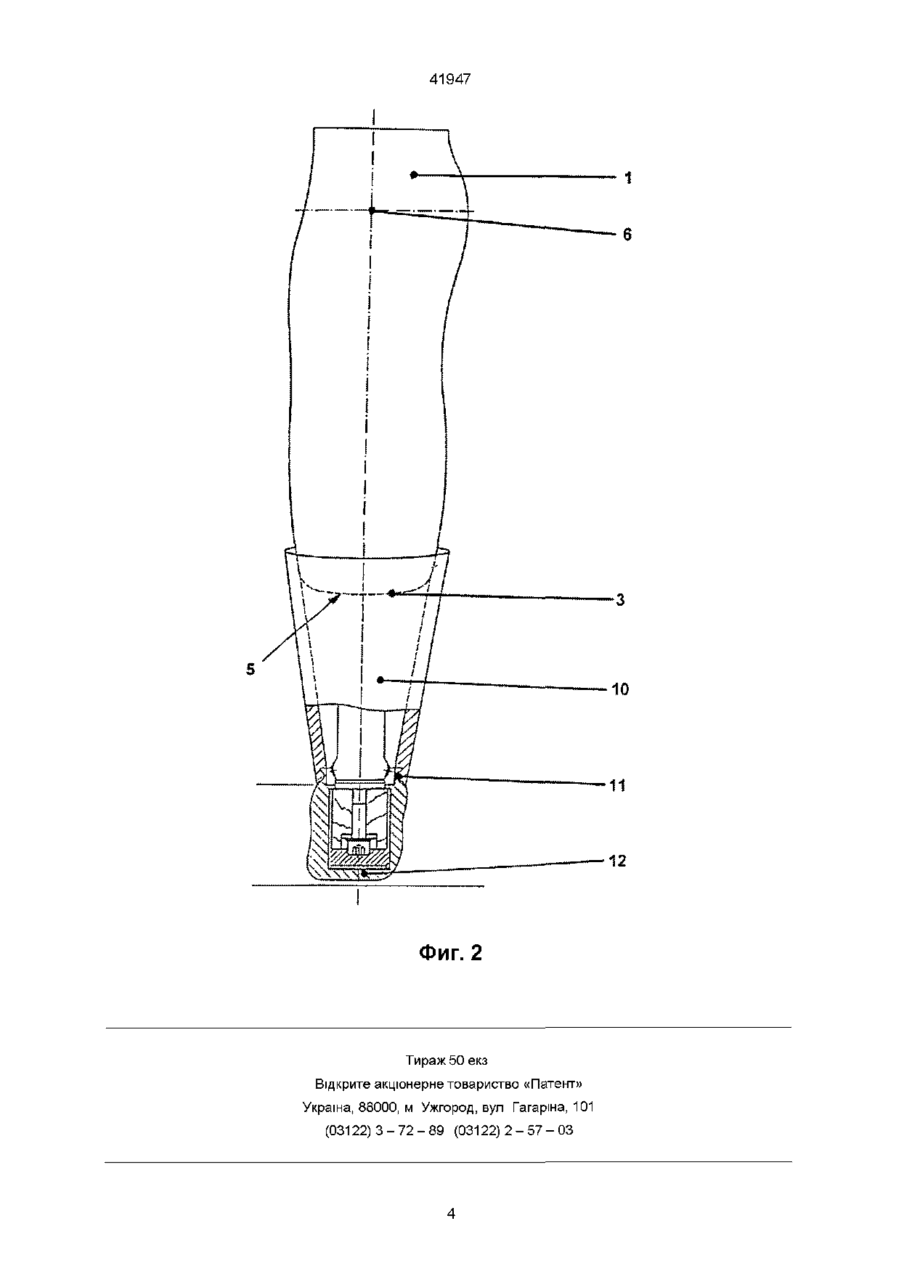

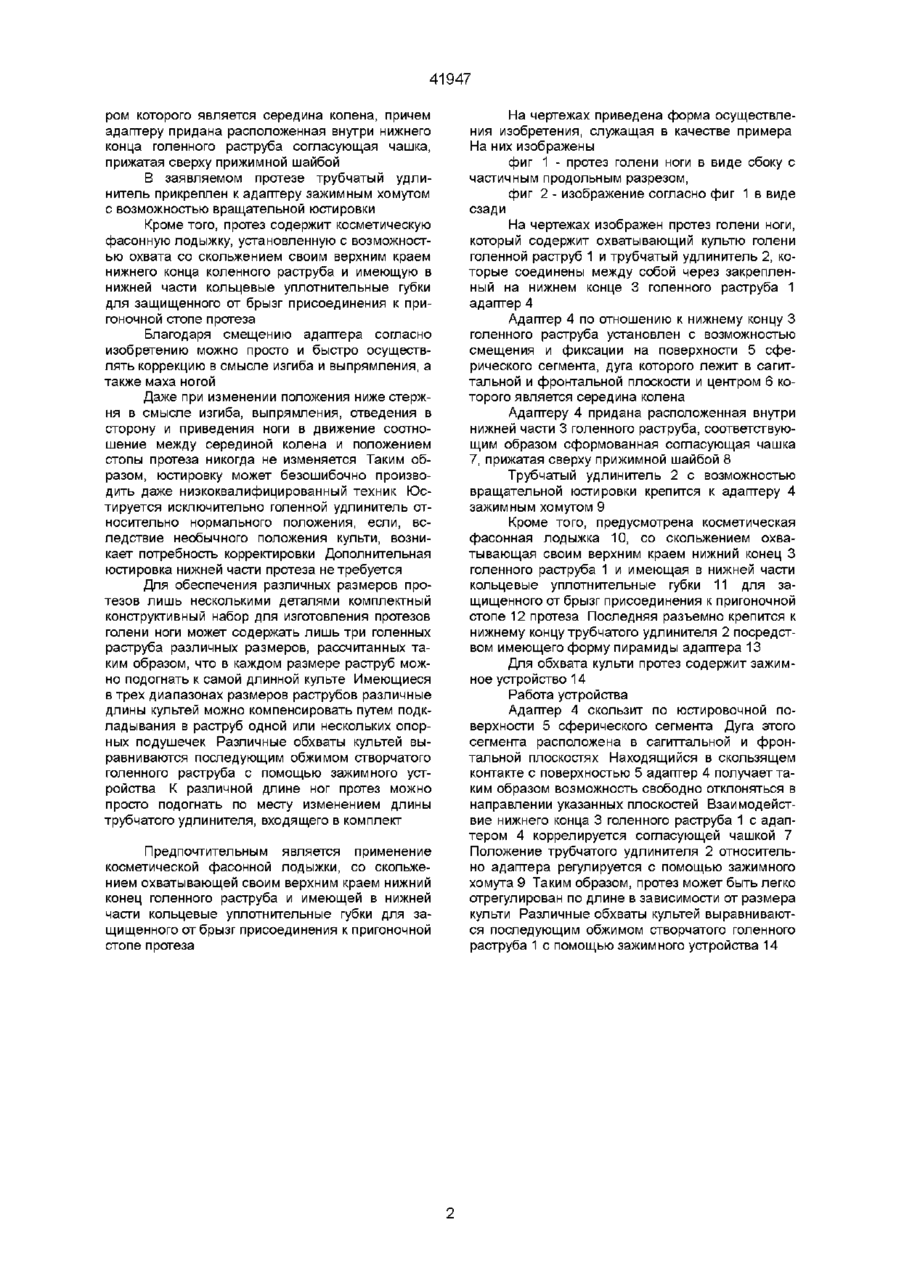

1 Протез голени ноги, содержащий охватывающий культю голени голенной раструб и трубчатый удлинитель, соединенные между собой закрепленным в нижней части голенного раструба адаптером, отличающийся тем, что адаптер по отношению к нижнему концу раструба установлен с возможностью смещения и фиксации на поверх ности сферического сегмента, дуга которого лежит в сагиттальной и фронтальной плоскостях, и центром которого является середина колена 2 Протез голени ноги по п 1, отличающийся тем, что адаптеру придана расположенная внутри нижнего конца голенного раструба согласующая чашка, прижатая сверху прижимной шайбой 3 Протез голени ноги по любому из пп 1,2, отличающийся тем, что трубчатый удлинитель прикреплен к адаптеру зажимным хомутом с возможностью вращательной юстировки 4 Протез голени ноги по любому из пп 1-3, отличающийся тем, что он содержит косметическую фасонную лодыжку, установленную с возможностью охвата со скольжением своим верхним краем нижнего конца коленного раструба и имеющую в нижней части кольцевые уплотнительные губки для защищенного от брызг присоединения к пригоночной стопе протеза О Изобретение относится к медицине и касается протеза голени ноги, содержащего охватывающий культю голени раструб и трубчатый удлинитель, соединенные между собой адаптером, закрепленным в нижней части голенного раструба За прототип изобретения принят протез голени ноги, содержащий охватывающий культю голени голенной раструб и трубчатый удлинитель, соединенные между собой закрепленным в нижней части голенного раструба адаптером (GB № 2274398, МПК6 A61F 2/60, 27 07 1994г) Недостатком известного протеза есть то, что центр сферы, образующей поверхность сферического сегмента, расположен значительно ниже середины колена пациента Такая конструкция существенно сужает возможности адаптера в отношении юстировки в сагиттальной и фронтальной плоскостях, что вызывает определенные затруднения в ситуациях, требующих подгонки раструба протеза к культям различной длины В основу изобретения поставлена задача расширения функциональных возможностей протеза голени ноги путем выбора оптимальных условий взаимодействия адаптера и поверхности сферического сегмента, в частности, установления его Зоя с возможностью смещения и фиксации на поверхности упомянутого сегмента, а также согласования пространственного положения дуги сферического сегмента с серединой колена пациента, что обеспечивает образование юстировочной поверхности, дуги окружностей которой, образованные двумя ортогональными плоскостями сечения, лежат в сагиттальной и фронтальной плоскостях и обуславливают возможность свободной регулировки адаптера в отношении сгибания, разгибания, а также абдукции (отклонения вовнутрь и наружу) при неизменном положении центра сферического сегмента относительно положения стопы протеза, и тем самым расширяют возможность корректировки протеза простой регулировкой адаптера Поставленная задача достигается тем, что в протезе голени ноги, содержащем охватывающий культю голени голенной раструб и трубчатый удлинитель, соединенные между собой закрепленным в нижней части голенного раструба адаптером, согласно изобретения, адаптер по отношению к нижнему концу раструба установлен с возможностью смещения и фиксации на поверхности сферического сегмента, дуга которого лежит в сагиттальной и фронтальной плоскости и цент 5 41947 ром которого является середина колена, причем адаптеру придана расположенная внутри нижнего конца голенного раструба согласующая чашка, прижатая сверху прижимной шайбой В заявляемом протезе трубчатый удлинитель прикреплен к адаптеру зажимным хомутом с возможностью вращательной юстировки Кроме того, протез содержит косметическую фасонную лодыжку, установленную с возможностью охвата со скольжением своим верхним краем нижнего конца коленного раструба и имеющую в нижней части кольцевые уплотнительные губки для защищенного от брызг присоединения к пригоночной стопе протеза Благодаря смещению адаптера согласно изобретению можно просто и быстро осуществлять коррекцию в смысле изгиба и выпрямления, а также маха ногой Даже при изменении положения ниже стержня в смысле изгиба, выпрямления, отведения в сторону и приведения ноги в движение соотношение между серединой колена и положением стопы протеза никогда не изменяется Таким образом, юстировку может безошибочно производить даже низкоквалифицированный техник Юстируется исключительно голенной удлинитель относительнонормального положения, если, вследствие необычного положения культи, возникает потребность корректировки Дополнительная юстировка нижней части протеза не требуется Для обеспечения различных размеров протезов лишь несколькими деталями комплектный конструктивный набор для изготовления протезов голени ноги может содержать лишь три голенных раструба различных размеров, рассчитанных таким образом, что в каждом размере раструб можно подогнать к самой длинной культе Имеющиеся в трех диапазонах размеров раструбов различные длины культей можно компенсировать путем подкладывания в раструб одной или нескольких опорных подушечек Различные обхваты культей выравниваются последующим обжимом створчатого голенного раструба с помощью зажимного устройства К различной длине ног протез можно просто подогнать по месту изменением длины трубчатого удлинителя, входящего в комплект Предпочтительным является применение косметической фасонной лодыжки, со скольжением охватывающей своим верхним краем нижний конец голенного раструба и имеющей в нижней части кольцевые уплотнительные губки для защищенного от брызг присоединения к пригоночной стопе протеза На чертежах приведена форма осуществления изобретения, служащая в качестве примера На них изображены фиг 1 - протез голени ноги в виде сбоку с частичным продольным разрезом, фиг 2 - изображение согласно фиг 1 в виде сзади На чертежах изображен протез голени ноги, который содержит охватывающий культю голени голенной раструб 1 и трубчатый удлинитель 2, которые соединены между собой через закрепленный на нижнем конце 3 голенного раструба 1 адаптер 4 Адаптер 4 по отношению к нижнему концу 3 голенного раструба установлен с возможностью смещения и фиксации на поверхности 5 сферического сегмента, дуга которого лежит в сагиттальной и фронтальной плоскости и центром 6 которого является середина колена Адаптеру 4 придана расположенная внутри нижней части 3 голенного раструба, соответствующим образом сформованная согласующая чашка 7, прижатая сверху прижимной шайбой 8 Трубчатый удлинитель 2 с возможностью вращательной юстировки крепится к адаптеру 4 зажимным хомутом 9 Кроме того, предусмотрена косметическая фасонная лодыжка 10, со скольжением охватывающая своим верхним краем нижний конец 3 голенного раструба 1 и имеющая в нижней части кольцевые уплотнительные губки 11 для защищенного от брызг присоединения к пригоночной стопе 12 протеза Последняя разъемно крепится к нижнему концу трубчатого удлинителя 2 посредством имеющего форму пирамиды адаптера 13 Для обхвата культи протез содержит зажимное устройство 14 Работа устройства Адаптер 4 скользит по юстировочной поверхности 5 сферического сегмента Дуга этого сегмента расположена в сагиттальной и фронтальной плоскостях Находящийся в скользящем контакте с поверхностью 5 адаптер 4 получает таким образом возможность свободно отклоняться в направлении указанных плоскостей Взаимодействие нижнего конца 3 голенного раструба 1 с адаптером 4 коррелируется согласующей чашкой 7 Положение трубчатого удлинителя 2 относительно адаптера регулируется с помощью зажимного хомута 9 Таким образом, протез может быть легко отрегулирован по длине в зависимости от размера культи Различные обхваты культей выравниваются последующим обжимом створчатого голенного раструба 1 с помощью зажимного устройства 14 41947 14 12 Фиг. 1 41947 12 Фиг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03 41947
