Пристрій для завантаження сипких матеріалів у клапанні мішки

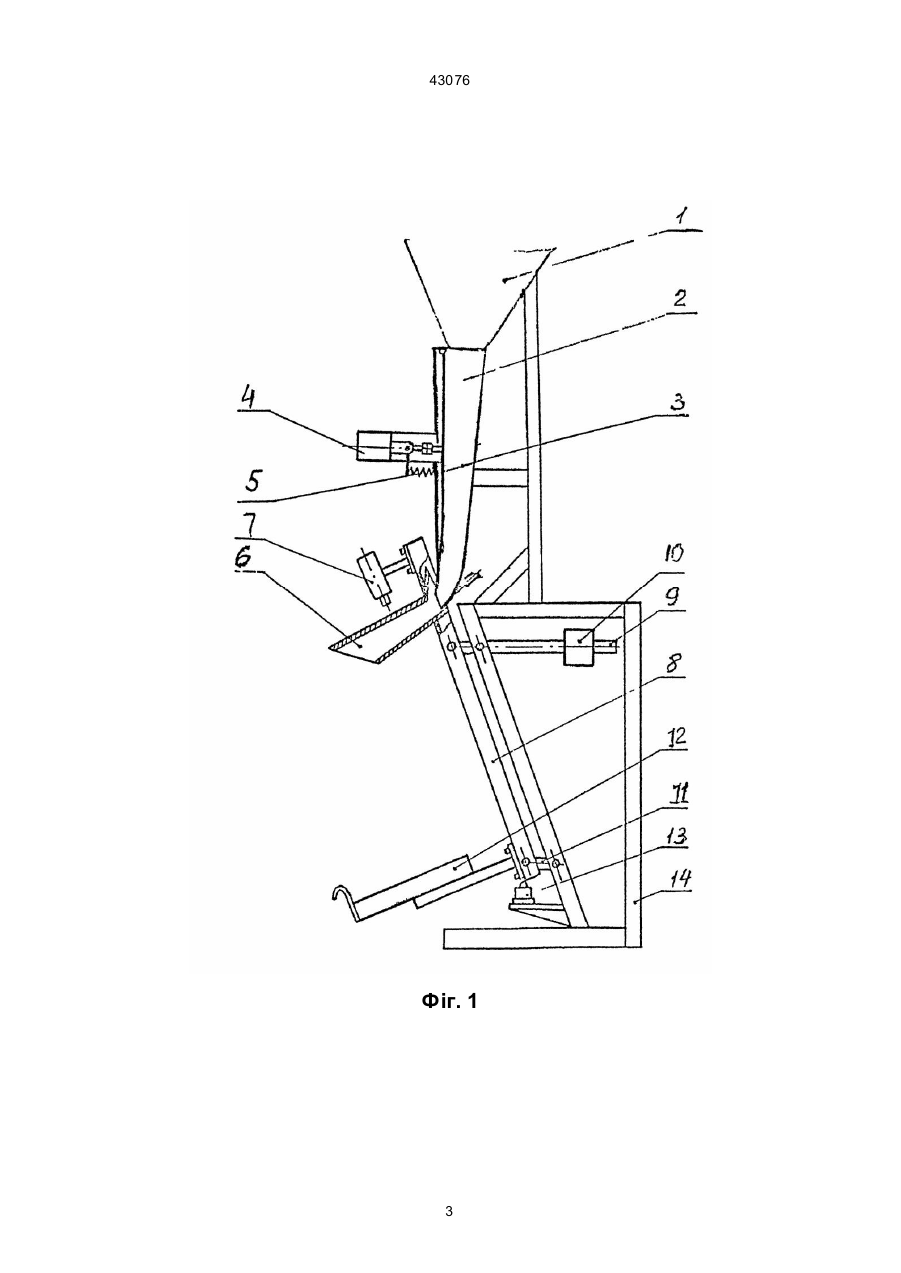

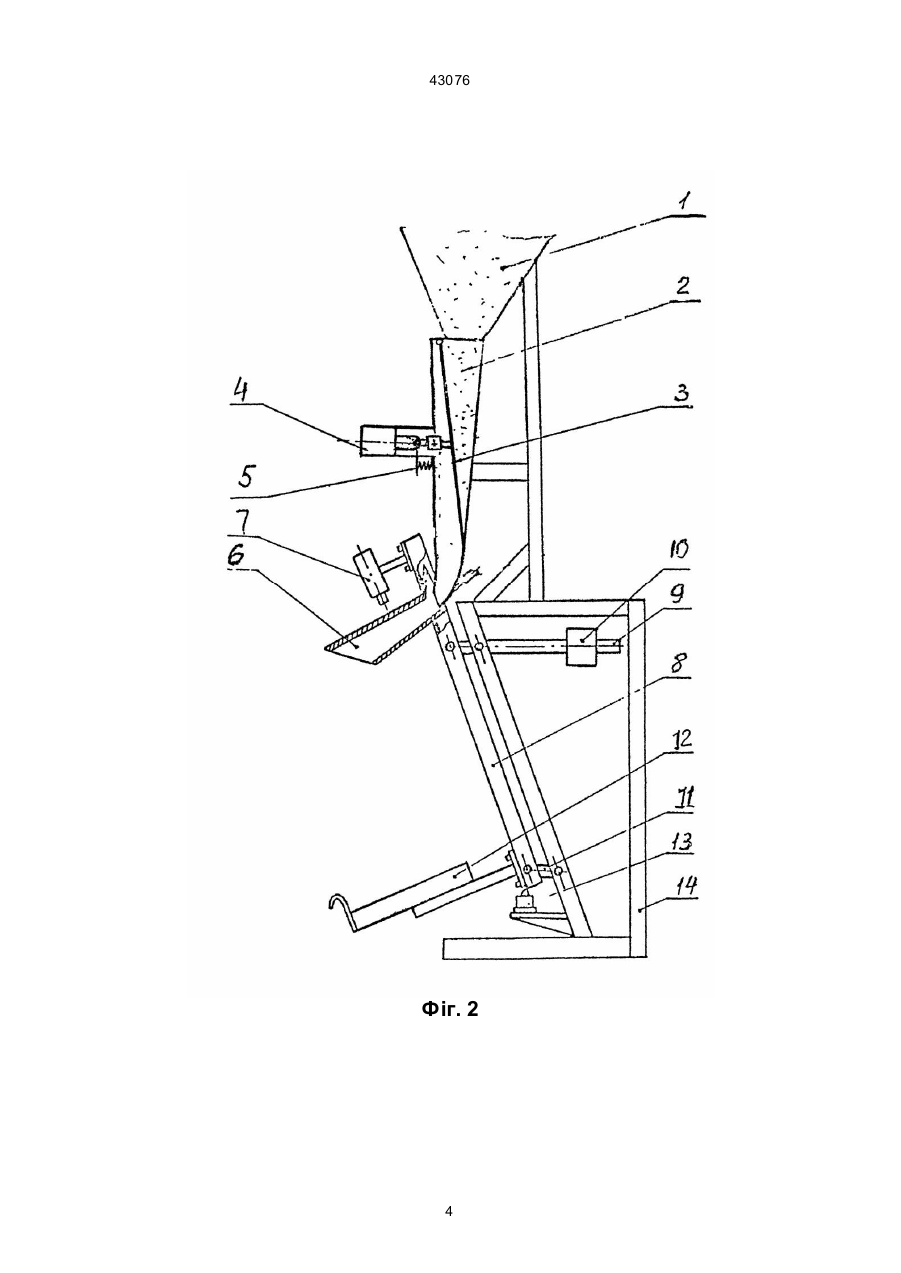

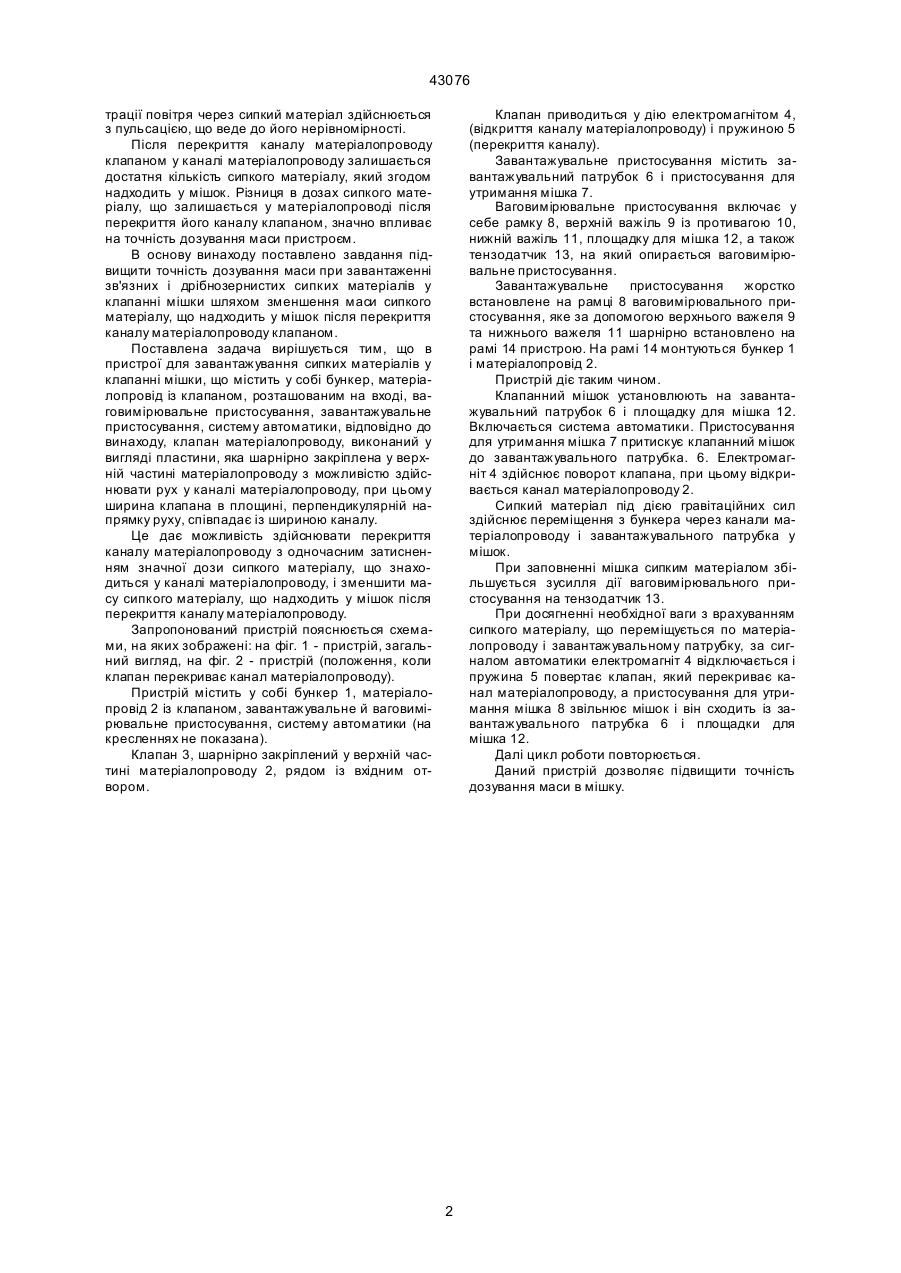

Пристрій для завантаження сипких матеріалів у клапанні мішки, що містить бункер, матеріалопровід із клапаном, завантажувальне і ваговимірювальне пристосування, систему автоматики, який відрізняється тим, що клапан матеріалопроводу виконаний у вигляді пластини, яка шарнірно закріплена у верхній частині матеріалопроводу з можливістю здійснювати рух у каналі матеріалопроводу, при цьому ширина клапана в площині, перпендикулярній напрямку руху, співпадає із шириною канала. (19) (21) 2001020819 (22) 06.02.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Оришака Олег Володимирович, Кравцова Галина Володимирівна, Ткач Анатолій Анатолійович, Артюхов Анатолій Миколайович, Оришака Володимир Олексійович, Кравцов Олександр Миколайович (73) КІРОВОГРАДСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 43076 трації повітря через сипкий матеріал здійснюється з пульсацією, що веде до його нерівномірності. Після перекриття каналу матеріалопроводу клапаном у каналі матеріалопроводу залишається достатня кількість сипкого матеріалу, який згодом надходить у мішок. Різниця в дозах сипкого матеріалу, що залишається у матеріалопроводі після перекриття його каналу клапаном, значно впливає на точність дозування маси пристроєм. В основу винаходу поставлено завдання підвищити точність дозування маси при завантаженні зв'язних і дрібнозернистих сипких матеріалів у клапанні мішки шляхом зменшення маси сипкого матеріалу, що надходить у мішок після перекриття каналу матеріалопроводу клапаном. Поставлена задача вирішується тим, що в пристрої для завантажування сипких матеріалів у клапанні мішки, що містить у собі бункер, матеріалопровід із клапаном, розташованим на вході, ваговимірювальне пристосування, завантажувальне пристосування, систему автоматики, відповідно до винаходу, клапан матеріалопроводу, виконаний у вигляді пластини, яка шарнірно закріплена у верхній частині матеріалопроводу з можливістю здійснювати рух у каналі матеріалопроводу, при цьому ширина клапана в площині, перпендикулярній напрямку руху, співпадає із шириною каналу. Це дає можливість здійснювати перекриття каналу матеріалопроводу з одночасним затисненням значної дози сипкого матеріалу, що знаходиться у каналі матеріалопроводу, і зменшити масу сипкого матеріалу, що надходить у мішок після перекриття каналу матеріалопроводу. Запропонований пристрій пояснюється схемами, на яких зображені: на фіг. 1 - пристрій, загальний вигляд, на фіг. 2 - пристрій (положення, коли клапан перекриває канал матеріалопроводу). Пристрій містить у собі бункер 1, матеріалопровід 2 із клапаном, завантажувальне й ваговимірювальне пристосування, систему автоматики (на кресленнях не показана). Клапан 3, шарнірно закріплений у верхній частині матеріалопроводу 2, рядом із вхідним отвором. Клапан приводиться у дію електромагнітом 4, (відкриття каналу матеріалопроводу) і пружиною 5 (перекриття каналу). Завантажувальне пристосування містить завантажувальний патрубок 6 і пристосування для утримання мішка 7. Ваговимірювальне пристосування включає у себе рамку 8, верхній важіль 9 із противагою 10, нижній важіль 11, площадку для мішка 12, а також тензодатчик 13, на який опирається ваговимірювальне пристосування. Завантажувальне пристосування жорстко встановлене на рамці 8 ваговимірювального пристосування, яке за допомогою верхнього важеля 9 та нижнього важеля 11 шарнірно встановлено на рамі 14 пристрою. На рамі 14 монтуються бункер 1 і матеріалопровід 2. Пристрій діє таким чином. Клапанний мішок установлюють на завантажувальний патрубок 6 і площадку для мішка 12. Включається система автоматики. Пристосування для утримання мішка 7 притискує клапанний мішок до завантажувального патрубка. 6. Електромагніт 4 здійснює поворот клапана, при цьому відкривається канал матеріалопроводу 2. Сипкий матеріал під дією гравітаційних сил здійснює переміщення з бункера через канали матеріалопроводу і завантажувального патрубка у мішок. При заповненні мішка сипким матеріалом збільшується зусилля дії ваговимірювального пристосування на тензодатчик 13. При досягненні необхідної ваги з врахуванням сипкого матеріалу, що переміщується по матеріалопроводу і завантажувальному патрубку, за сигналом автоматики електромагніт 4 відключається і пружина 5 повертає клапан, який перекриває канал матеріалопроводу, а пристосування для утримання мішка 8 звільнює мішок і він сходить із завантажувального патрубка 6 і площадки для мішка 12. Далі цикл роботи повторюється. Даний пристрій дозволяє підвищити точність дозування маси в мішку. 2 43076 Фіг. 1 3 43076 Фіг. 2 4 43076 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 5
