Пристрій для завантаження сипких матеріалів у клапанні мішки з зашпаруванням клапанів за допомогою адгезиву

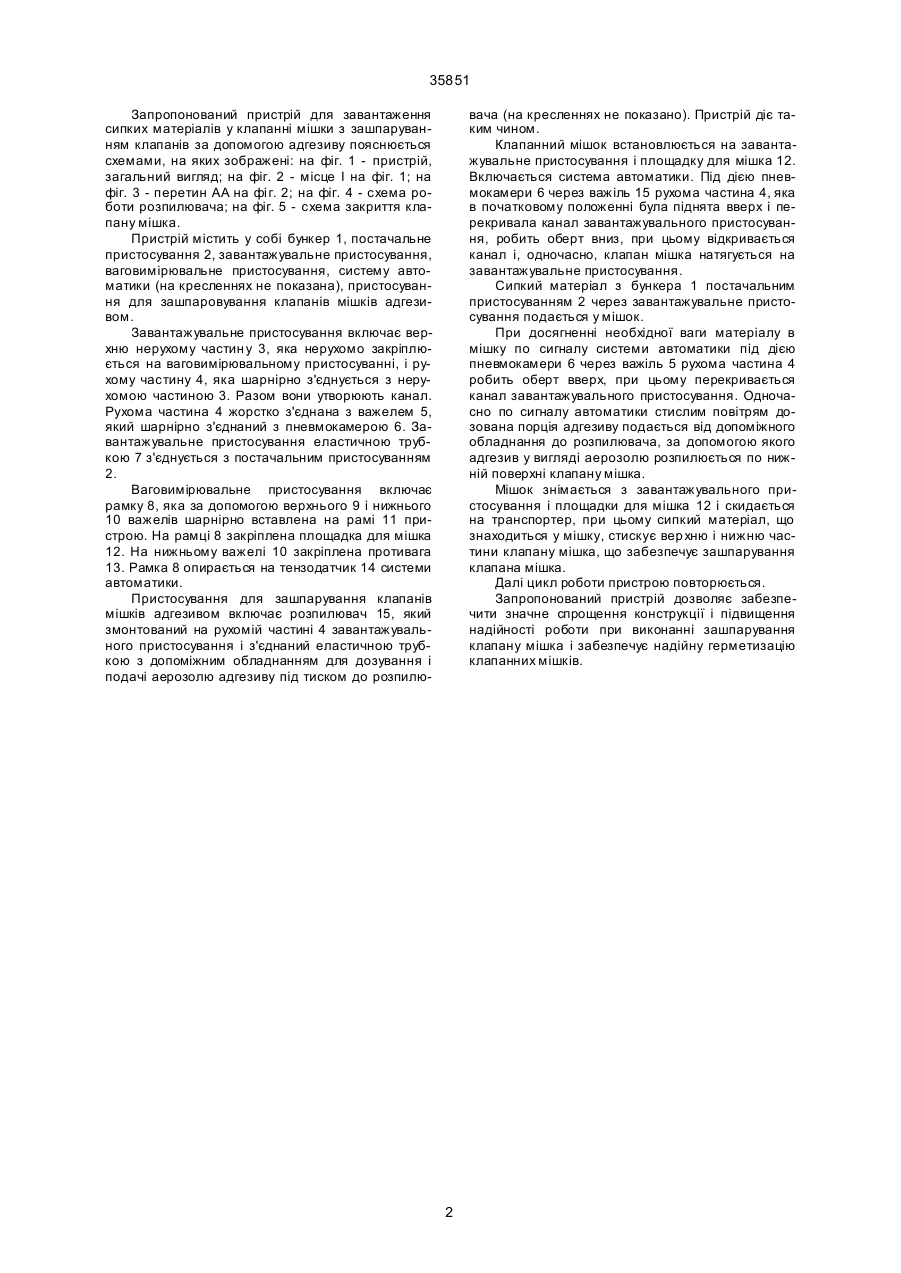

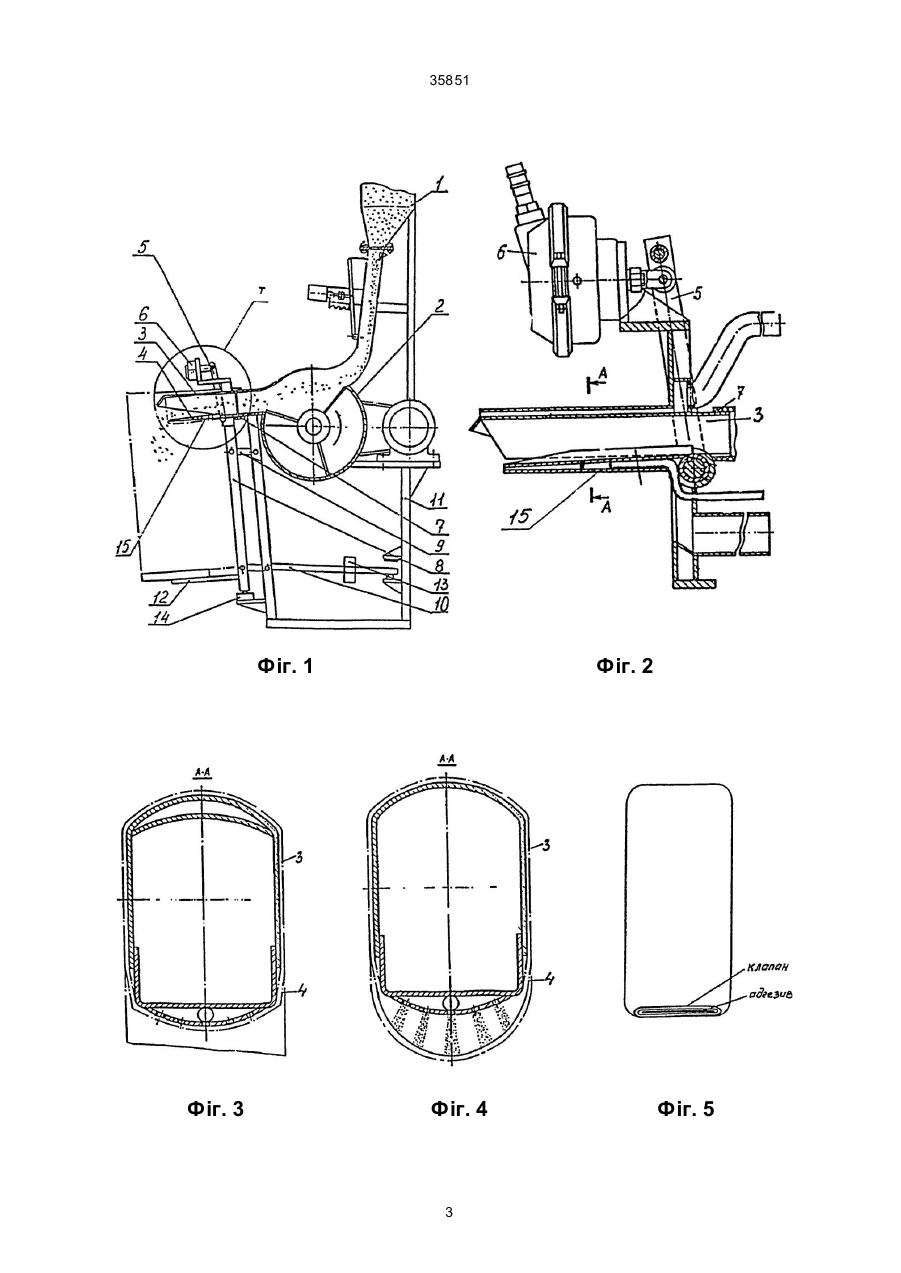

Пристрій для завантаження сипких матеріалів у клапанні мішки з зашпаруванням клапанів за допомогою адгезиву, що містить у собі бункер, живи 35851 Запропонований пристрій для завантаження сипких матеріалів у клапанні мішки з зашпаруванням клапанів за допомогою адгезиву пояснюється схемами, на яких зображені: на фіг. 1 - пристрій, загальний вигляд; на фіг. 2 - місце І на фіг. 1; на фіг. 3 - перетин АА на фі г. 2; на фіг. 4 - схема роботи розпилювача; на фіг. 5 - схема закриття клапану мішка. Пристрій містить у собі бункер 1, постачальне пристосування 2, завантажувальне пристосування, ваговимірювальне пристосування, систему автоматики (на кресленнях не показана), пристосування для зашпаровування клапанів мішків адгезивом. Завантажувальне пристосування включає верхню нерухому частин у 3, яка нерухомо закріплюється на ваговимірювальному пристосуванні, і рухому частину 4, яка шарнірно з'єднується з нерухомою частиною 3. Разом вони утворюють канал. Рухома частина 4 жорстко з'єднана з важелем 5, який шарнірно з'єднаний з пневмокамерою 6. Завантажувальне пристосування еластичною трубкою 7 з'єднується з постачальним пристосуванням 2. Ваговимірювальне пристосування включає рамку 8, яка за допомогою верхнього 9 і нижнього 10 важелів шарнірно вставлена на рамі 11 пристрою. На рамці 8 закріплена площадка для мішка 12. На нижньому важелі 10 закріплена противага 13. Рамка 8 опирається на тензодатчик 14 системи автоматики. Пристосування для зашпарування клапанів мішків адгезивом включає розпилювач 15, який змонтований на рухомій частині 4 завантажувального пристосування і з'єднаний еластичною трубкою з допоміжним обладнанням для дозування і подачі аерозолю адгезиву під тиском до розпилю вача (на кресленнях не показано). Пристрій діє таким чином. Клапанний мішок встановлюється на завантажувальне пристосування і площадку для мішка 12. Включається система автоматики. Під дією пневмокамери 6 через важіль 15 рухома частина 4, яка в початковому положенні була піднята вверх і перекривала канал завантажувального пристосування, робить оберт вниз, при цьому відкривається канал і, одночасно, клапан мішка натягується на завантажувальне пристосування. Сипкий матеріал з бункера 1 постачальним пристосуванням 2 через завантажувальне пристосування подається у мішок. При досягненні необхідної ваги матеріалу в мішку по сигналу системи автоматики під дією пневмокамери 6 через важіль 5 рухома частина 4 робить оберт вверх, при цьому перекривається канал завантажувального пристосування. Одночасно по сигналу автоматики стислим повітрям дозована порція адгезиву подається від допоміжного обладнання до розпилювача, за допомогою якого адгезив у вигляді аерозолю розпилюється по нижній поверхні клапану мішка. Мішок знімається з завантажувального пристосування і площадки для мішка 12 і скидається на транспортер, при цьому сипкий матеріал, що знаходиться у мішку, стискує вер хню і нижню частини клапану мішка, що забезпечує зашпарування клапана мішка. Далі цикл роботи пристрою повторюється. Запропонований пристрій дозволяє забезпечити значне спрощення конструкції і підвищення надійності роботи при виконанні зашпарування клапану мішка і забезпечує надійну герметизацію клапанних мішків. 2 35851 Фіг. 1 Фіг. 3 Фіг. 2 Фіг. 4 3 Фіг. 5 35851 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
