Пристрій для завантаження сипких матеріалів у клапанні мішки

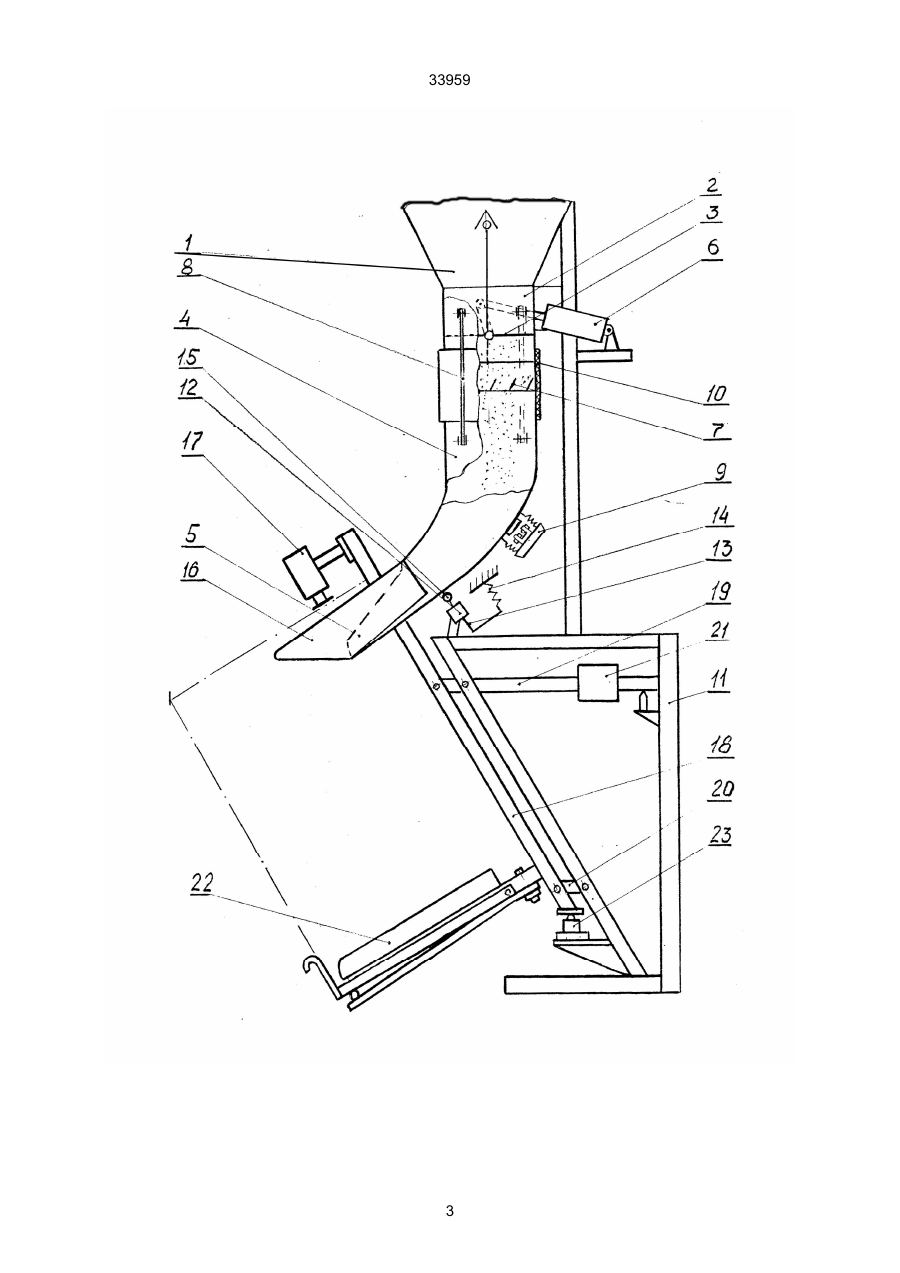

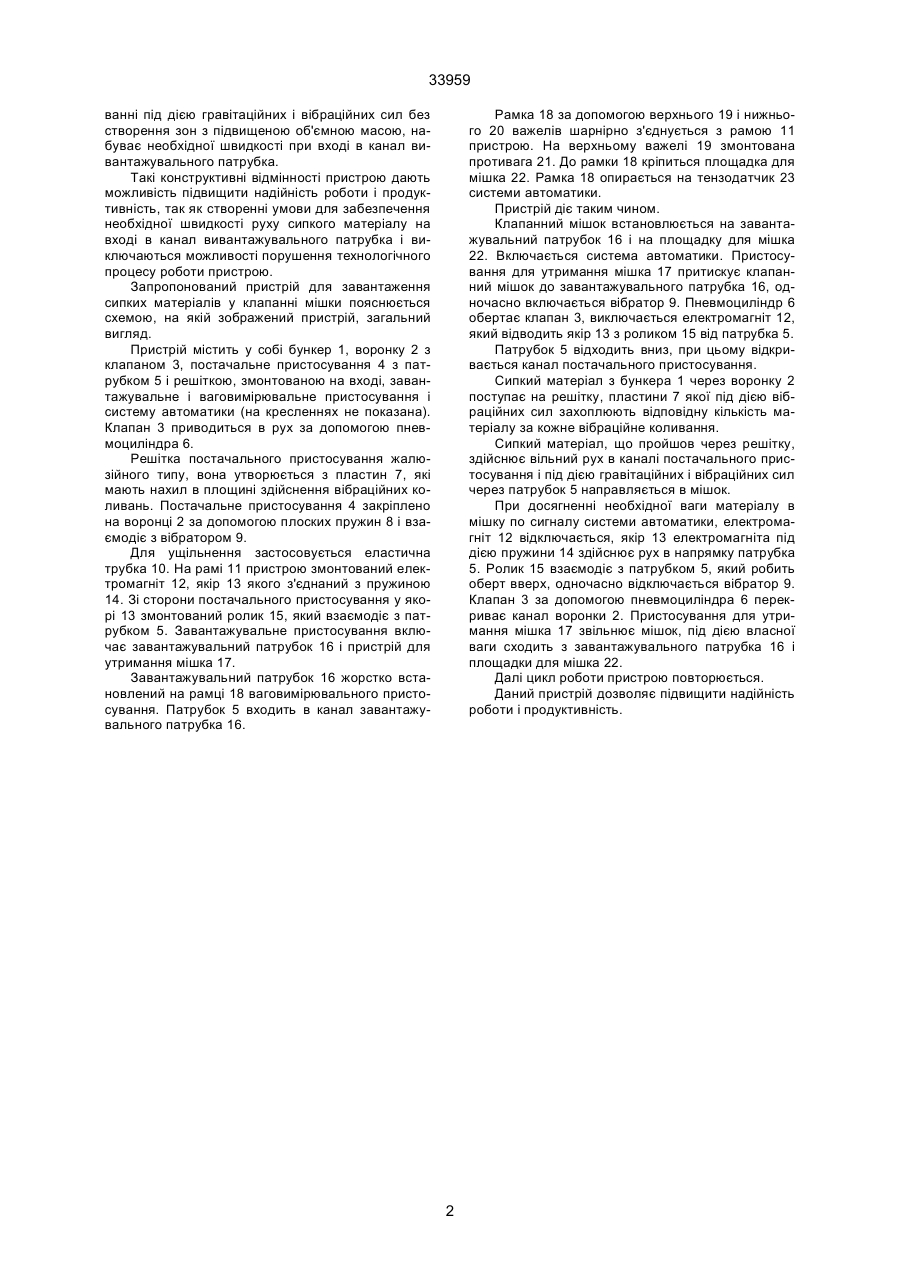

Пристрій для завантаження сипких матеріалів у клапанні мішки, що містить бункер, воронку з клапаном, постачальне пристосування з вивантажувальним патрубком, яке взаємодіє з вібратором, завантажувальне і ваговимірювальне пристосування, систему автоматики, який відрізняється тим, що на вході в постачальне пристосування встановлена решітка жалюзійного типу, пластини якої мають нахил в площині здійснення вібраційних коливань. (19) (21) 99052519 (22) 05.05.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Оришака Олег Володимирович, Кравцова Галина Володимирівна, Оришака Володимир Олексійович, Кравцов Олександр Миколайович, Артюхов Анатолій Миколайович (73) Кіровоградський державний технічний університет 33959 ванні під дією гравітаційних і вібраційних сил без створення зон з підвищеною об'ємною масою, набуває необхідної швидкості при вході в канал вивантажувального патрубка. Такі конструктивні відмінності пристрою дають можливість підвищити надійність роботи і продуктивність, так як створенні умови для забезпечення необхідної швидкості руху сипкого матеріалу на вході в канал вивантажувального патрубка і виключаються можливості порушення технологічного процесу роботи пристрою. Запропонований пристрій для завантаження сипких матеріалів у клапанні мішки пояснюється схемою, на якій зображений пристрій, загальний вигляд. Пристрій містить у собі бункер 1, воронку 2 з клапаном 3, постачальне пристосування 4 з патрубком 5 і решіткою, змонтованою на вході, завантажувальне і ваговимірювальне пристосування і систему автоматики (на кресленнях не показана). Клапан 3 приводиться в рух за допомогою пневмоциліндра 6. Решітка постачального пристосування жалюзійного типу, вона утворюється з пластин 7, які мають нахил в площині здійснення вібраційних коливань. Постачальне пристосування 4 закріплено на воронці 2 за допомогою плоских пружин 8 і взаємодіє з вібратором 9. Для ущільнення застосовується еластична трубка 10. На рамі 11 пристрою змонтований електромагніт 12, якір 13 якого з'єднаний з пружиною 14. Зі сторони постачального пристосування у якорі 13 змонтований ролик 15, який взаємодіє з патрубком 5. Завантажувальне пристосування включає завантажувальний патрубок 16 і пристрій для утримання мішка 17. Завантажувальний патрубок 16 жорстко встановлений на рамці 18 ваговимірювального пристосування. Патрубок 5 входить в канал завантажувального патрубка 16. Рамка 18 за допомогою верхнього 19 і нижнього 20 важелів шарнірно з'єднується з рамою 11 пристрою. На верхньому важелі 19 змонтована противага 21. До рамки 18 кріпиться площадка для мішка 22. Рамка 18 опирається на тензодатчик 23 системи автоматики. Пристрій діє таким чином. Клапанний мішок встановлюється на завантажувальний патрубок 16 і на площадку для мішка 22. Включається система автоматики. Пристосування для утримання мішка 17 притискує клапанний мішок до завантажувального патрубка 16, одночасно включається вібратор 9. Пневмоциліндр 6 обертає клапан 3, виключається електромагніт 12, який відводить якір 13 з роликом 15 від патрубка 5. Патрубок 5 відходить вниз, при цьому відкривається канал постачального пристосування. Сипкий матеріал з бункера 1 через воронку 2 поступає на решітку, пластини 7 якої під дією вібраційних сил захоплюють відповідну кількість матеріалу за кожне вібраційне коливання. Сипкий матеріал, що пройшов через решітку, здійснює вільний рух в каналі постачального пристосування і під дією гравітаційних і вібраційних сил через патрубок 5 направляється в мішок. При досягненні необхідної ваги матеріалу в мішку по сигналу системи автоматики, електромагніт 12 відключається, якір 13 електромагніта під дією пружини 14 здійснює рух в напрямку патрубка 5. Ролик 15 взаємодіє з патрубком 5, який робить оберт вверх, одночасно відключається вібратор 9. Клапан 3 за допомогою пневмоциліндра 6 перекриває канал воронки 2. Пристосування для утримання мішка 17 звільнює мішок, під дією власної ваги сходить з завантажувального патрубка 16 і площадки для мішка 22. Далі цикл роботи пристрою повторюється. Даний пристрій дозволяє підвищити надійність роботи і продуктивність. 2 33959 3 33959 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
