Свердловинна штангова насосна установка з опресовувальним пристроєм
Номер патенту: 43114
Опубліковано: 15.11.2001
Автори: Гусак Богдан Миколайович, Кононюк Борис Андронович, Рилов Борис Михайлович, Говорун Олександр Якович, Павлюк Ярема Юрійович
Формула / Реферат
Свердловинна штангова насосна установка з опресовувальним пристроєм, яка містить штанговий насос з привідною штангою і приймальним фільтром, підйомну трубу з закріпленою на ній замковою опорою для фіксації положення штангового насоса, привідну колону штанг, виконаний на підйомній трубі виливний отвір, який заглушений пустотілою опресовувальною пробкою, яка розміщена в порожнині підйомної труби і є заглушеною зі сторони її порожнини, який відрізняється тим, що виливний отвір і пустотіла опресовувальна пробка розміщені під штанговим насосом і до фільтра приєднаний металічний стержень для руйнування пустотілої опресовувальної пробки.
Текст

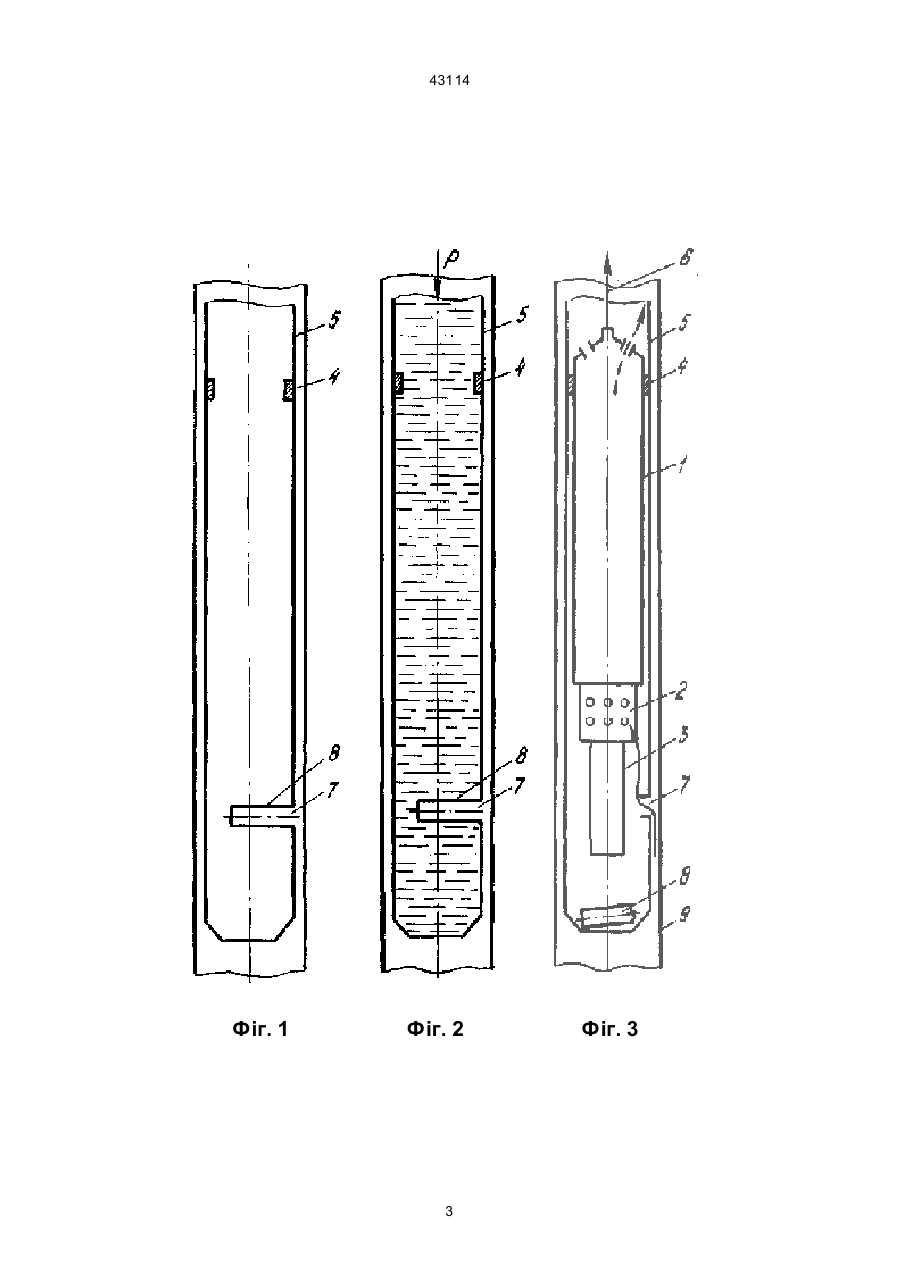

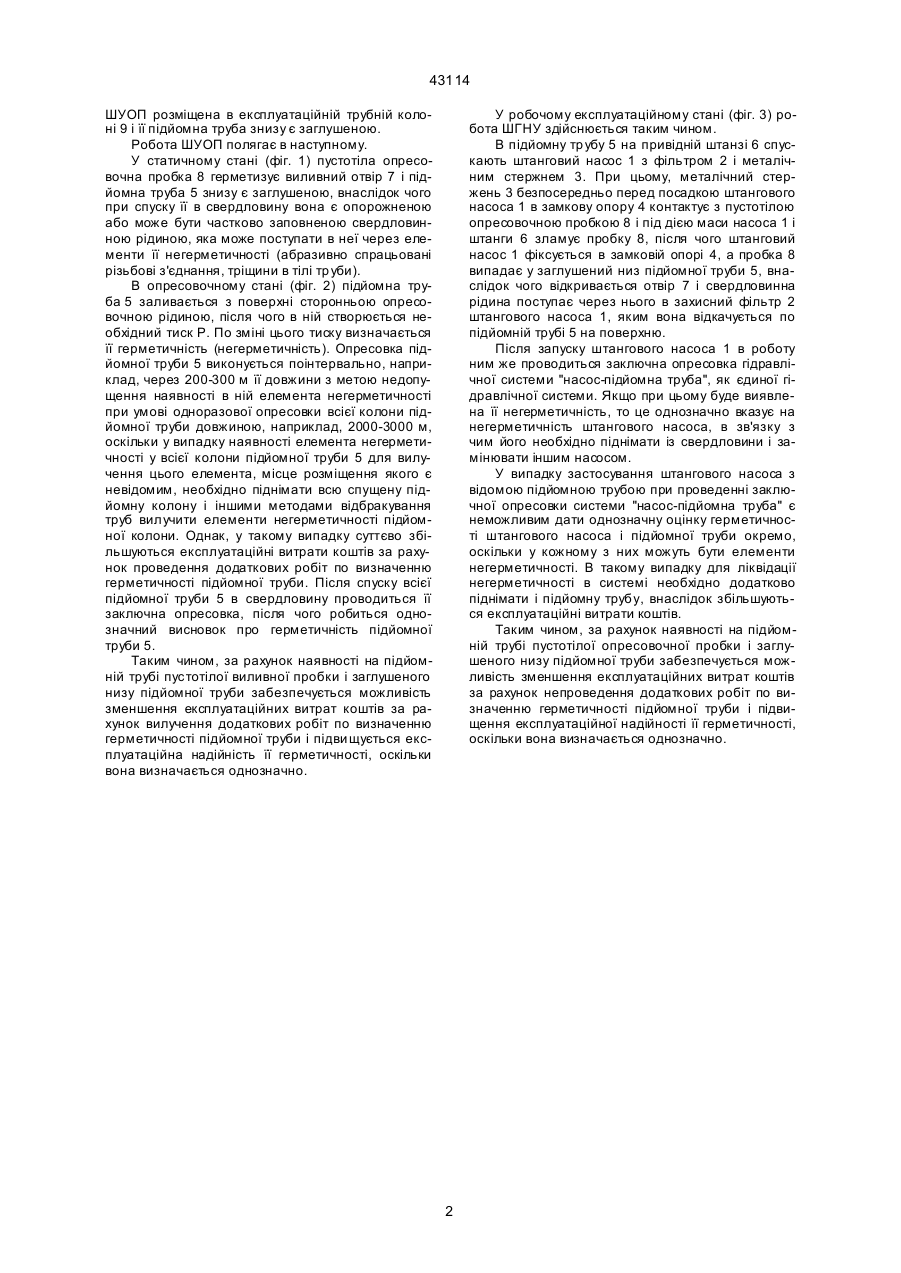

Свердловинна штангова насосна установка з опресовувальним пристроєм, яка містить штанговий насос з привідною штангою і приймальним 43114 ШУОП розміщена в експлуатаційній трубній колоні 9 і її підйомна труба знизу є заглушеною. Робота ШУОП полягає в наступному. У статичному стані (фіг. 1) пустотіла опресовочна пробка 8 герметизує виливний отвір 7 і підйомна труба 5 знизу є заглушеною, внаслідок чого при спуску її в свердловину вона є опорожненою або може бути частково заповненою свердловинною рідиною, яка може поступати в неї через елементи її негерметичності (абразивно спрацьовані різьбові з'єднання, тріщини в тілі труби). В опресовочному стані (фіг. 2) підйомна труба 5 заливається з поверхні сторонньою опресовочною рідиною, після чого в ній створюється необхідний тиск Р. По зміні цього тиску визначається її герметичність (негерметичність). Опресовка підйомної труби 5 виконується поінтервально, наприклад, через 200-300 м її довжини з метою недопущення наявності в ній елемента негерметичності при умові одноразової опресовки всієї колони підйомної труби довжиною, наприклад, 2000-3000 м, оскільки у випадку наявності елемента негерметичності у всієї колони підйомної труби 5 для вилучення цього елемента, місце розміщення якого є невідомим, необхідно піднімати всю спущену підйомну колону і іншими методами відбракування труб вилучити елементи негерметичності підйомної колони. Однак, у такому випадку суттєво збільшуються експлуатаційні витрати коштів за рахунок проведення додаткових робіт по визначенню герметичності підйомної труби. Після спуску всієї підйомної труби 5 в свердловину проводиться її заключна опресовка, після чого робиться однозначний висновок про герметичність підйомної труби 5. Таким чином, за рахунок наявності на підйомній трубі пустотілої виливної пробки і заглушеного низу підйомної труби забезпечується можливість зменшення експлуатаційних витрат коштів за рахунок вилучення додаткових робіт по визначенню герметичності підйомної труби і підви щується експлуатаційна надійність її герметичності, оскільки вона визначається однозначно. У робочому експлуатаційному стані (фіг. 3) робота ШГНУ здійснюється таким чином. В підйомну тр убу 5 на привідній штанзі 6 спускають штанговий насос 1 з фільтром 2 і металічним стержнем 3. При цьому, металічний стержень 3 безпосередньо перед посадкою штангового насоса 1 в замкову опору 4 контактує з пустотілою опресовочною пробкою 8 і під дією маси насоса 1 і штанги 6 зламує пробку 8, після чого штанговий насос 1 фіксується в замковій опорі 4, а пробка 8 випадає у заглушений низ підйомної труби 5, внаслідок чого відкривається отвір 7 і свердловинна рідина поступає через нього в захисний фільтр 2 штангового насоса 1, яким вона відкачується по підйомній трубі 5 на поверхню. Після запуску штангового насоса 1 в роботу ним же проводиться заключна опресовка гідравлічної системи "насос-підйомна труба", як єдиної гідравлічної системи. Якщо при цьому буде виявлена її негерметичність, то це однозначно вказує на негерметичність штангового насоса, в зв'язку з чим його необхідно піднімати із свердловини і замінювати іншим насосом. У випадку застосування штангового насоса з відомою підйомною трубою при проведенні заключної опресовки системи "насос-підйомна труба" є неможливим дати однозначну оцінку герметичності штангового насоса і підйомної труби окремо, оскільки у кожному з них можуть бути елементи негерметичності. В такому випадку для ліквідації негерметичності в системі необхідно додатково піднімати і підйомну трубу, внаслідок збільшуються експлуатаційні витрати коштів. Таким чином, за рахунок наявності на підйомній трубі пустотілої опресовочної пробки і заглушеного низу підйомної труби забезпечується можливість зменшення експлуатаційних витрат коштів за рахунок непроведення додаткових робіт по визначенню герметичності підйомної труби і підвищення експлуатаційної надійності її герметичності, оскільки вона визначається однозначно. 2 43114 Фіг. 1 Фіг. 2 3 Фіг. 3 43114 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. 4 43114 (044) 268-25-22 __________________________________________________________ 5
ДивитисяДодаткова інформація
Назва патенту англійськоюWell beam pump unit with compression apparatus
Автори англійськоюRylov Borys Mykhailovych, Pavliuk Yarema Yuriiovych, Gusak Bohdan Mykolaiovych, Kononiuk Borys Andronovych, Govoryn Oleksandr Yakovych
Назва патенту російськоюСкважинная штанговая насосная установка с спрессовывающим устройством
Автори російськоюРылов Борис Михайлович, Павлюк Ярема Юрьевич, Гусак Богдан Николаевич, Кононюк Борис Андронович, Говорун Александр Яковлевич
МПК / Мітки
МПК: E21B 43/00
Мітки: опресовувальним, пристроєм, насосна, установка, штангова, свердловинна
