Спосіб розробки нафтогазоконденсатних покладів

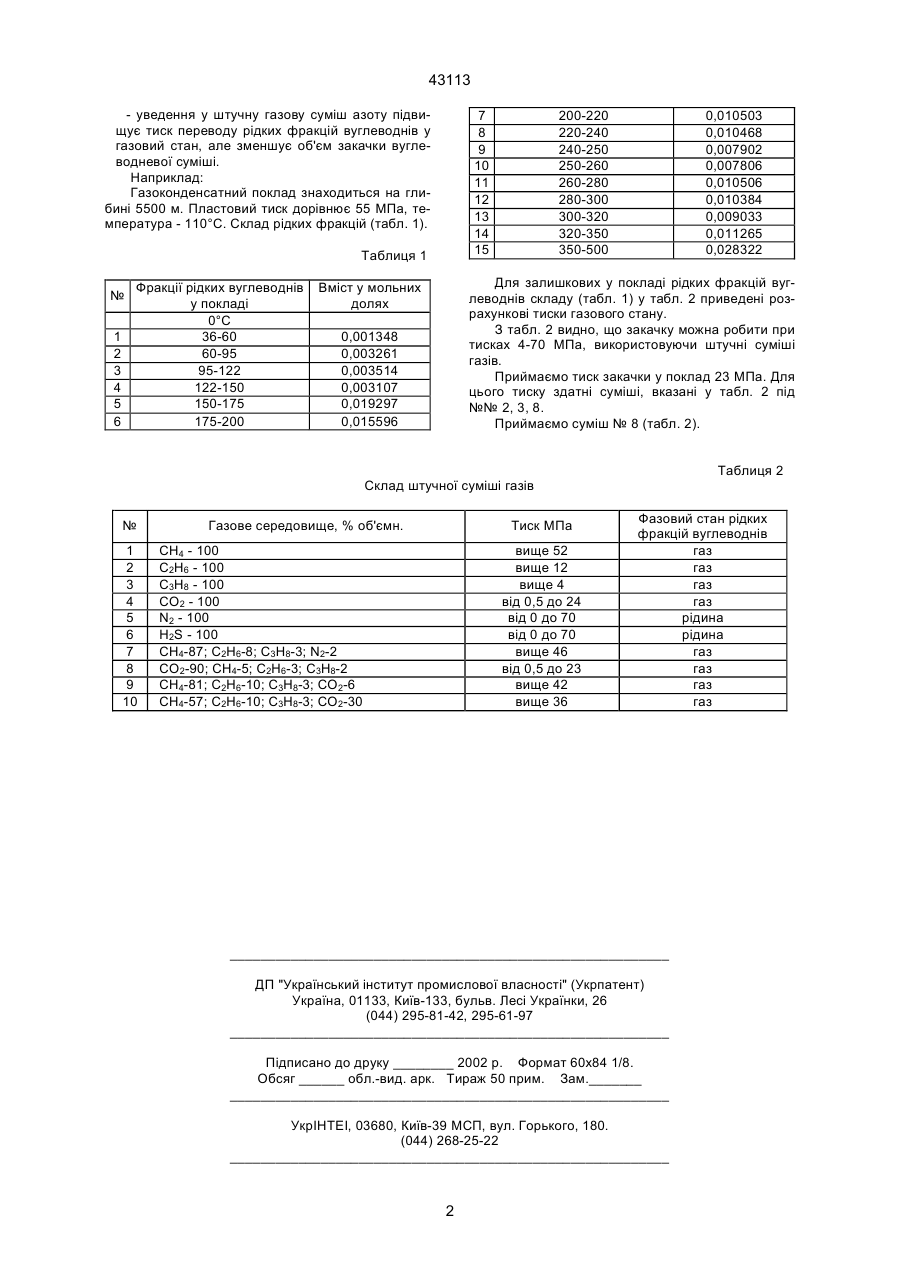

Спосіб розробки нафтогазоконденсатних покладів, що включає розробку покладу на виснаження, закачування та відбір газу, який відрізняється тим, що закачування і відбір газів здійснюють за допомогою штучно створеної суміші газів з молекулярною масою від 16 до 44, при тиску, що відповідає закачці суміші в межах 0,5¸70 МПа. (19) (21) 2001021247 (22) 21.02.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Печорін Олег Михайлович, Тімофєєв Ігор Іванович, Синюк Борис Борисович, Лось Віктор Миколайович, Маланюк Ігор Григорович, Ломакін Микола Федорович 43113 - уведення у штучну газову суміш азоту підвищує тиск переводу рідких фракцій вуглеводнів у газовий стан, але зменшує об'єм закачки вуглеводневої суміші. Наприклад: Газоконденсатний поклад знаходиться на глибині 5500 м. Пластовий тиск дорівнює 55 МПа, температура - 110°С. Склад рідких фракцій (табл. 1). 7 8 9 10 11 12 13 14 15 Таблиця 1 № 1 2 3 4 5 6 Фракції рідких вуглеводнів у покладі 0°С 36-60 60-95 95-122 122-150 150-175 175-200 200-220 220-240 240-250 250-260 260-280 280-300 300-320 320-350 350-500 0,010503 0,010468 0,007902 0,007806 0,010506 0,010384 0,009033 0,011265 0,028322 Для залишкових у покладі рідких фракцій вуглеводнів складу (табл. 1) у табл. 2 приведені розрахункові тиски газового стану. З табл. 2 видно, що закачку можна робити при тисках 4-70 МПа, використовуючи штучні суміші газів. Приймаємо тиск закачки у поклад 23 МПа. Для цього тиску здатні суміші, вказані у табл. 2 під №№ 2, 3, 8. Приймаємо суміш № 8 (табл. 2). Вміст у мольних долях 0,001348 0,003261 0,003514 0,003107 0,019297 0,015596 Таблиця 2 Склад штучної суміші газів № 1 2 3 4 5 6 7 8 9 10 Газове середовище, % об'ємн. Тиск МПа СН4 - 100 С2Н6 - 100 С3Н8 - 100 СО2 - 100 N2 - 100 H2S - 100 СН4-87; С2Н6-8; С3Н8-3; N2-2 СО2-90; СН4-5; С2Н6-3; С3Н8-2 СН4-81; С2Н6-10; C3H8-3; CO2-6 СН4-57; С2Н6-10; С3Н8-3; СО2-30 вище 52 вище 12 вище 4 від 0,5 до 24 від 0 до 70 від 0 до 70 вище 46 від 0,5 до 23 вище 42 вище 36 Фазовий стан рідких фракцій вуглеводнів газ газ газ газ рідина рідина газ газ газ газ __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 2
