Струмоприймач

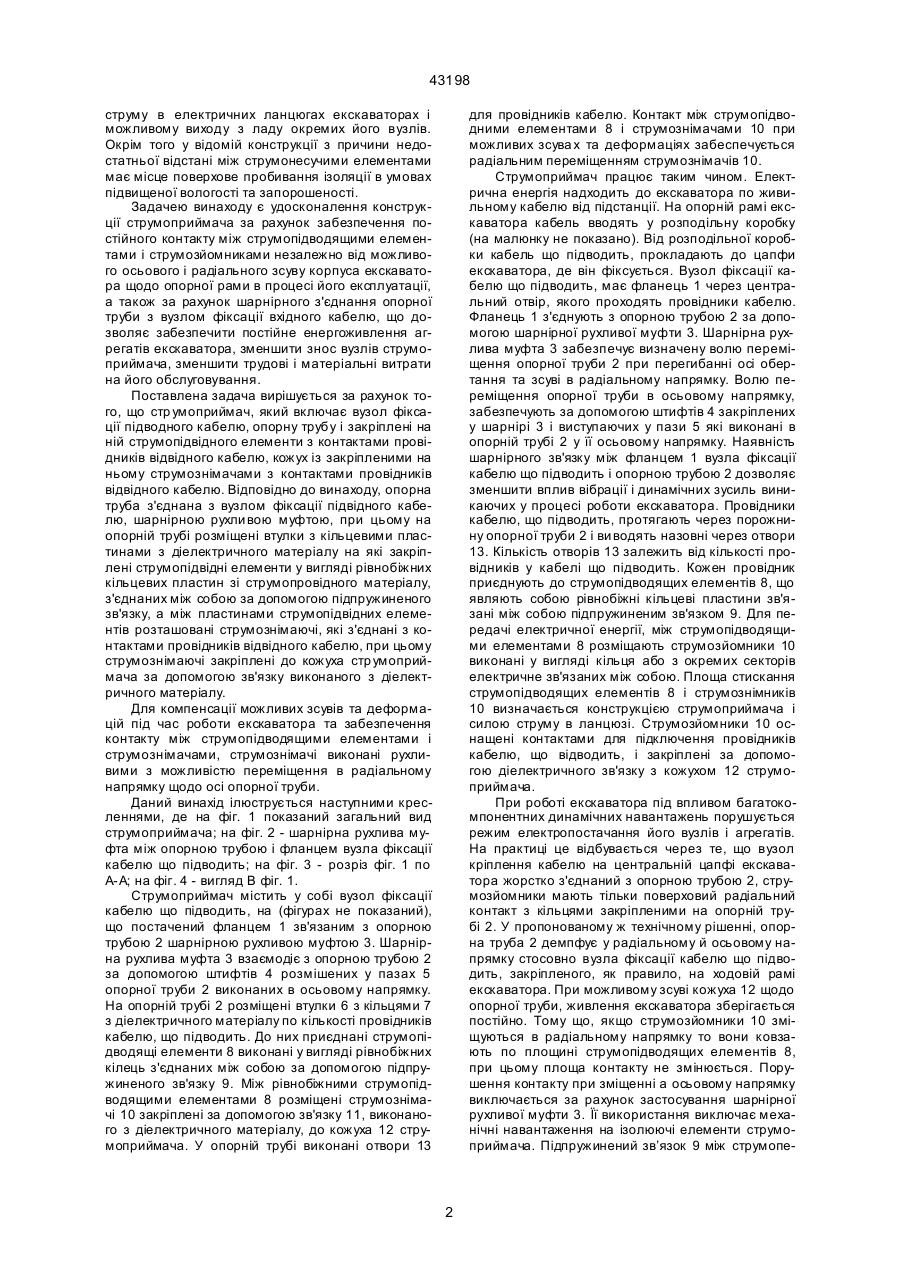

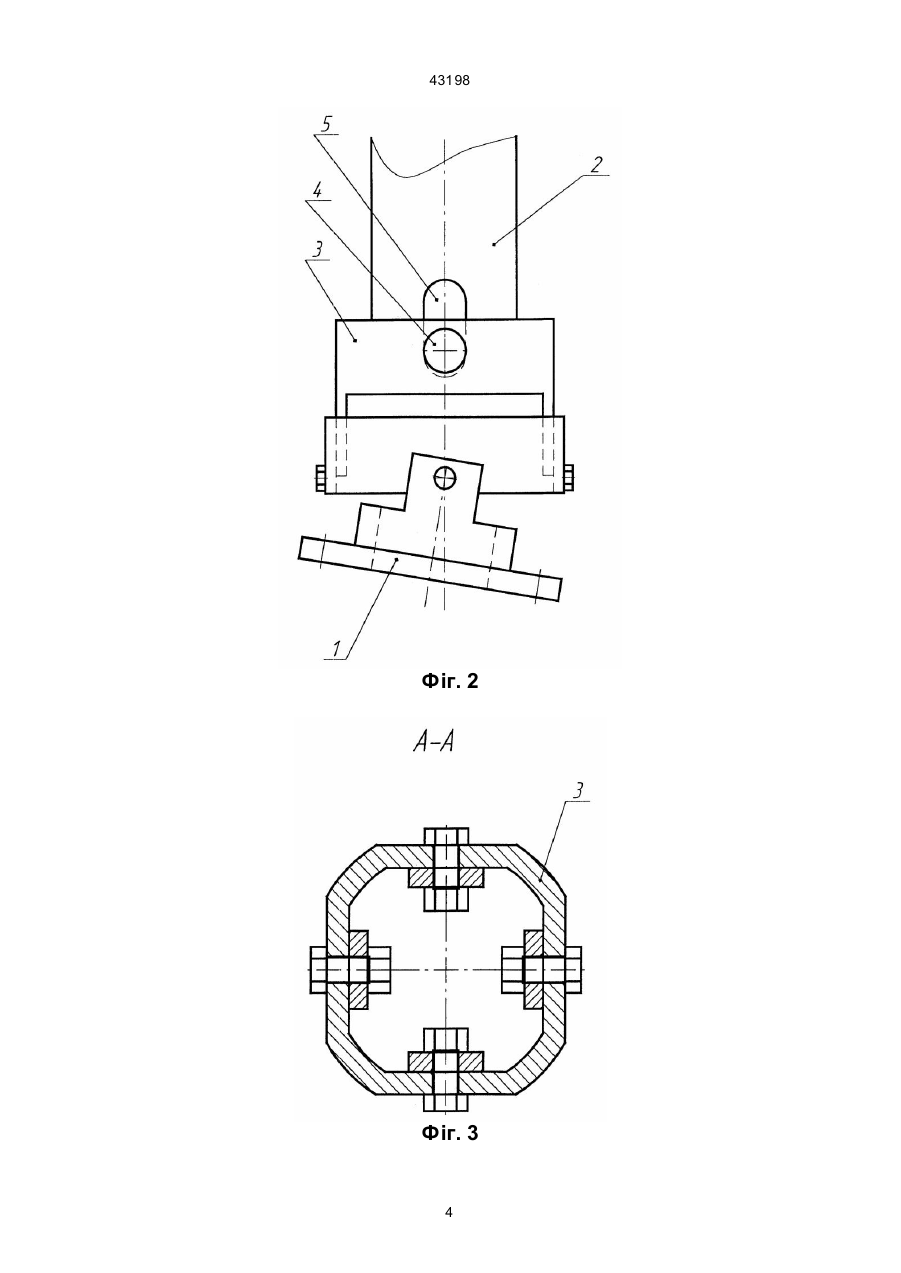

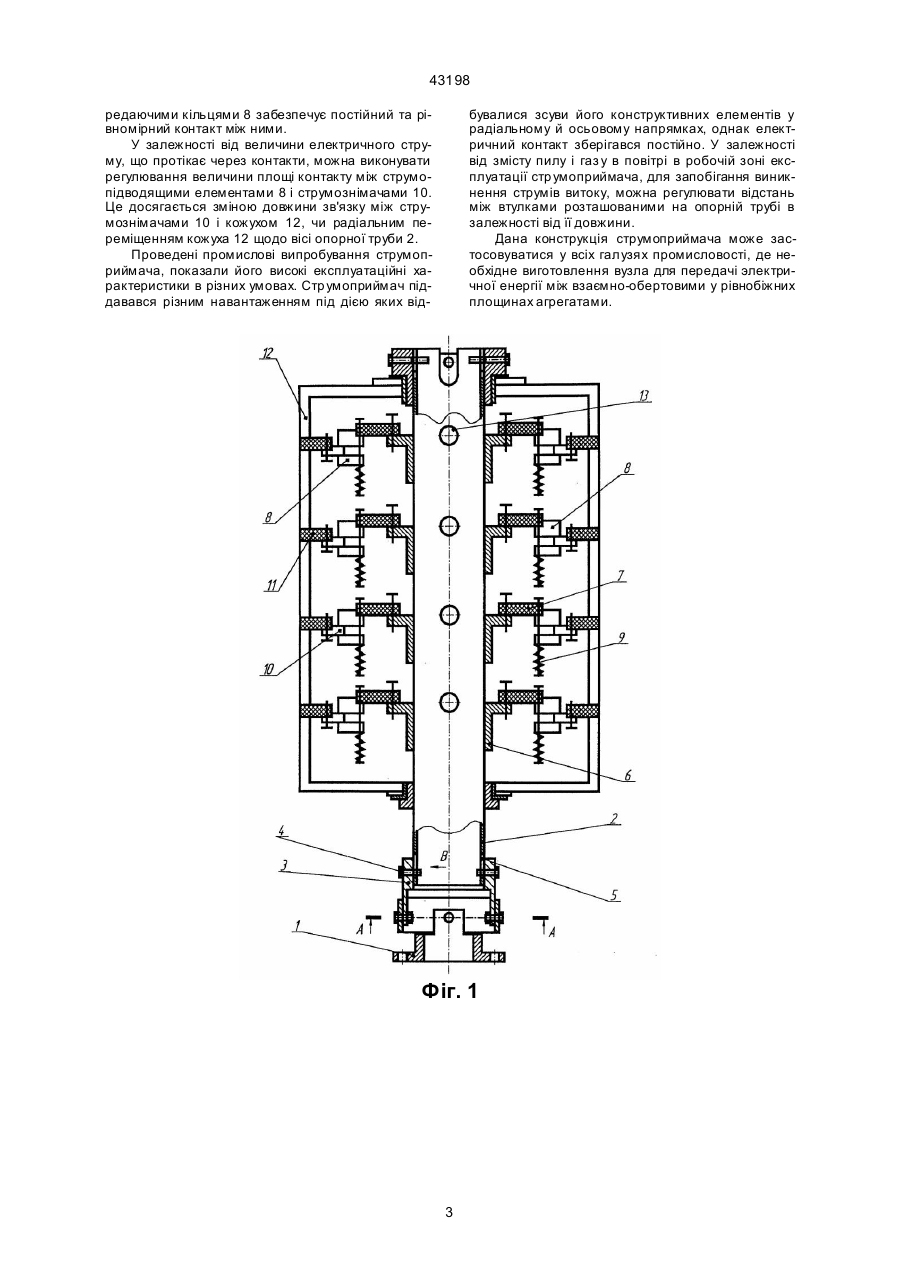

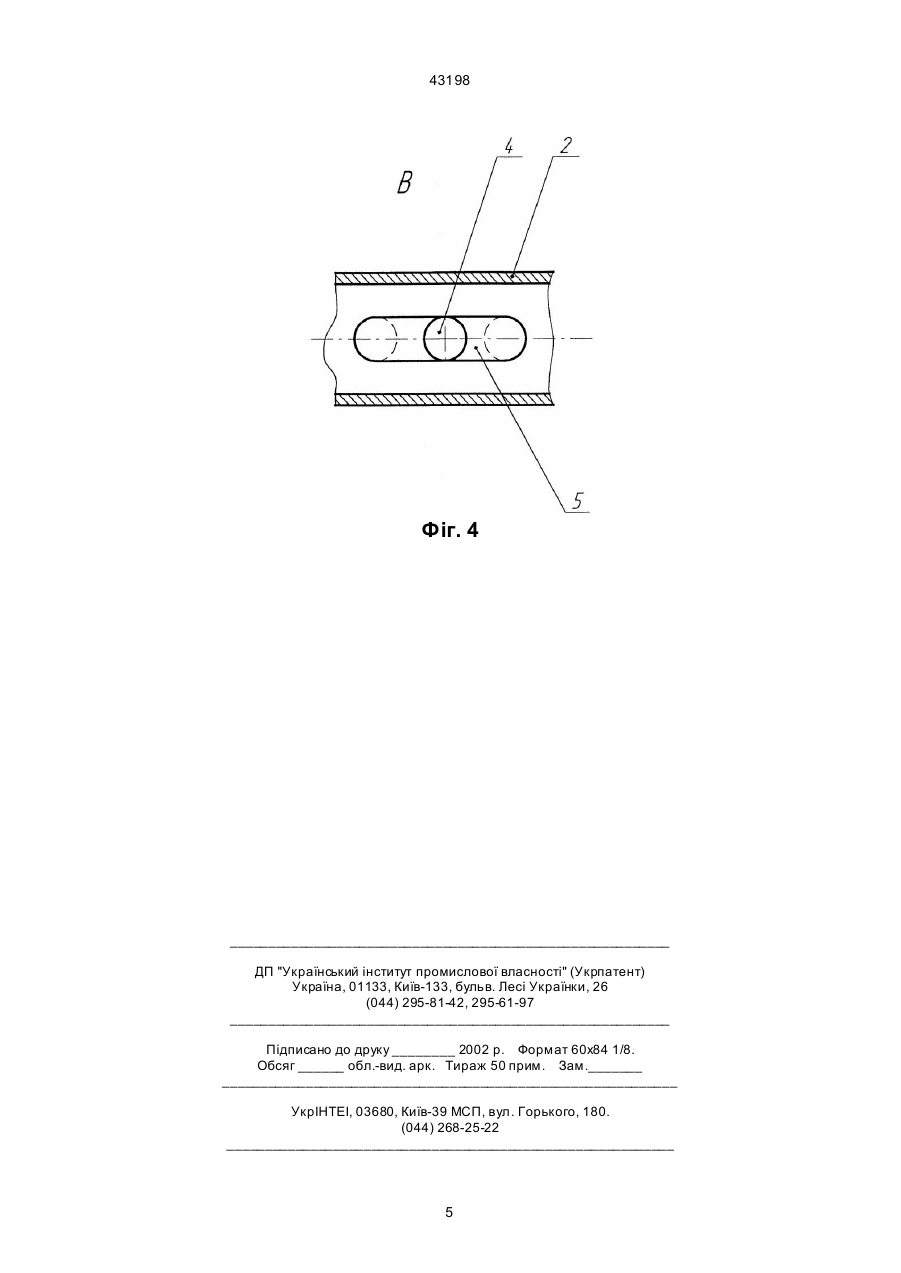

1. Струмоприймач, який включає вузол фіксації підвідного кабелю, опорну трубу і закріплені на ній струмопідвідні елементи з контактами провідників підвідного кабелю, кожух із закріпленими на ньому струмознімачами з контактами провідників відвідного кабелю, який відрізняється тим, що опорна труба з'єднана з вузлом фіксації підвідного 43198 струму в електричних ланцюгах екскаваторах і можливому виходу з ладу окремих його вузлів. Окрім того у відомій конструкції з причини недостатньої відстані між струмонесучими елементами має місце поверхове пробивання ізоляції в умовах підвищеної вологості та запорошеності. Задачею винаходу є удосконалення конструкції струмоприймача за рахунок забезпечення постійного контакту між струмопідводящими елементами і струмозйомниками незалежно від можливого осьового і радіального зсуву корпуса екскаватора щодо опорної рами в процесі його експлуатації, а також за рахунок шарнірного з'єднання опорної труби з вузлом фіксації вхідного кабелю, що дозволяє забезпечити постійне енергоживлення агрегатів екскаватора, зменшити знос вузлів струмоприймача, зменшити трудові і матеріальні витрати на його обслуговування. Поставлена задача вирішується за рахунок того, що стр умоприймач, який включає вузол фіксації підводного кабелю, опорну трубу і закріплені на ній струмопідвідного елементи з контактами провідників відвідного кабелю, кожух із закріпленими на ньому струмознімачами з контактами провідників відвідного кабелю. Відповідно до винаходу, опорна труба з'єднана з вузлом фіксації підвідного кабелю, шарнірною рухли вою муфтою, при цьому на опорній трубі розміщені втулки з кільцевими пластинами з діелектричного матеріалу на які закріплені струмопідвідні елементи у вигляді рівнобіжних кільцевих пластин зі струмопровідного матеріалу, з'єднаних між собою за допомогою підпружиненого зв'язку, а між пластинами струмопідвідних елементів розташовані струмознімаючі, які з'єднані з контактами провідників відвідного кабелю, при цьому струмознімаючі закріплені до кожуха стр умоприймача за допомогою зв'язку виконаного з діелектричного матеріалу. Для компенсації можливих зсувів та деформацій під час роботи екскаватора та забезпечення контакту між струмопідводящими елементами і струмознімачами, струмознімачі виконані рухливими з можливістю переміщення в радіальному напрямку щодо осі опорної труби. Даний винахід ілюструється наступними кресленнями, де на фіг. 1 показаний загальний вид струмоприймача; на фіг. 2 - шарнірна рухлива муфта між опорною трубою і фланцем вузла фіксації кабелю що підводить; на фіг. 3 - розріз фіг. 1 по А-А; на фіг. 4 - вигляд В фіг. 1. Струмоприймач містить у собі вузол фіксації кабелю що підводить, на (фігурах не показаний), що постачений фланцем 1 зв'язаним з опорною трубою 2 шарнірною рухливою муфтою 3. Шарнірна рухлива муфта 3 взаємодіє з опорною трубою 2 за допомогою штифтів 4 розмішених у пазах 5 опорної труби 2 виконаних в осьовому напрямку. На опорній трубі 2 розміщені втулки 6 з кільцями 7 з діелектричного матеріалу по кількості провідників кабелю, що підводить. До них приєднані струмопідводящі елементи 8 виконані у вигляді рівнобіжних кілець з'єднаних між собою за допомогою підпружиненого зв'язку 9. Між рівнобіжними струмопідводящими елементами 8 розміщені струмознімачі 10 закріплені за допомогою зв'язку 11, виконаного з діелектричного матеріалу, до кожуха 12 струмоприймача. У опорній трубі виконані отвори 13 для провідників кабелю. Контакт між струмопідводними елементами 8 і струмознімачами 10 при можливих зсува х та деформаціях забеспечується радіальним переміщенням струмознімачів 10. Струмоприймач працює таким чином. Електрична енергія надходить до екскаватора по живильному кабелю від підстанції. На опорній рамі екскаватора кабель вводять у розподільну коробку (на малюнку не показано). Від розподільної коробки кабель що підводить, прокладають до цапфи екскаватора, де він фіксується. Вузол фіксації кабелю що підводить, має фланець 1 через центральний отвір, якого проходять провідники кабелю. Фланець 1 з'єднують з опорною трубою 2 за допомогою шарнірної рухливої муфти 3. Шарнірна рухлива муфта 3 забезпечує визначену волю переміщення опорної труби 2 при перегибанні осі обертання та зсуві в радіальному напрямку. Волю переміщення опорної труби в осьовому напрямку, забезпечують за допомогою штифтів 4 закріплених у шарнірі 3 і виступаючих у пази 5 які виконані в опорній трубі 2 у її осьовому напрямку. Наявність шарнірного зв'язку між фланцем 1 вузла фіксації кабелю що підводить і опорною трубою 2 дозволяє зменшити вплив вібрації і динамічних зусиль виникаючих у процесі роботи екскаватора. Провідники кабелю, що підводить, протягають через порожнину опорної труби 2 і ви водять назовні через отвори 13. Кількість отворів 13 залежить від кількості провідників у кабелі що підводить. Кожен провідник приєднують до струмопідводящих елементів 8, що являють собою рівнобіжні кільцеві пластини зв'язані між собою підпружиненим зв'язком 9. Для передачі електричної енергії, між струмопідводящими елементами 8 розміщають струмозйомники 10 виконані у вигляді кільця або з окремих секторів електричне зв'язаних між собою. Площа стискання струмопідводящих елементів 8 і струмознімників 10 визначається конструкцією струмоприймача і силою струму в ланцюзі. Струмозйомники 10 оснащені контактами для підключення провідників кабелю, що відводить, і закріплені за допомогою діелектричного зв'язку з кожухом 12 струмоприймача. При роботі екскаватора під впливом багатокомпонентних динамічних навантажень порушується режим електропостачання його вузлів і агрегатів. На практиці це відбувається через те, що вузол кріплення кабелю на центральній цапфі екскаватора жорстко з'єднаний з опорною трубою 2, струмозйомники мають тільки поверховий радіальний контакт з кільцями закріпленими на опорній трубі 2. У пропонованому ж технічному рішенні, опорна труба 2 демпфує у радіальному й осьовому напрямку стосовно вузла фіксації кабелю що підводить, закріпленого, як правило, на ходовій рамі екскаватора. При можливому зсуві кожуха 12 щодо опорної труби, живлення екскаватора зберігається постійно. Тому що, якщо струмозйомники 10 зміщуються в радіальному напрямку то вони ковзають по площині струмопідводящих елементів 8, при цьому площа контакту не змінюється. Порушення контакту при зміщенні а осьовому напрямку виключається за рахунок застосування шарнірної рухливої муфти 3. Її використання виключає механічні навантаження на ізолюючі елементи струмоприймача. Підпружинений зв’язок 9 між струмопе 2 43198 редаючими кільцями 8 забезпечує постійний та рівномірний контакт між ними. У залежності від величини електричного струму, що протікає через контакти, можна виконувати регулювання величини площі контакту між струмопідводящими елементами 8 і струмознімачами 10. Це досягається зміною довжини зв'язку між струмознімачами 10 і кожухом 12, чи радіальним переміщенням кожуха 12 щодо вісі опорної труби 2. Проведені промислові випробування струмоприймача, показали його високі експлуатаційні характеристики в різних умовах. Стр умоприймач піддавався різним навантаженням під дією яких від бувалися зсуви його конструктивних елементів у радіальному й осьовому напрямках, однак електричний контакт зберігався постійно. У залежності від змісту пилу і газ у в повітрі в робочій зоні експлуатації стр умоприймача, для запобігання виникнення струмів витоку, можна регулювати відстань між втулками розташованими на опорній трубі в залежності від її довжини. Дана конструкція струмоприймача може застосовуватися у всіх галузях промисловості, де необхідне виготовлення вузла для передачі электричної енергії між взаємно-обертовими у рівнобіжних площинах агрегатами. Фіг. 1 3 43198 Фіг. 2 Фіг. 3 4 43198 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
