Електрична обмотка

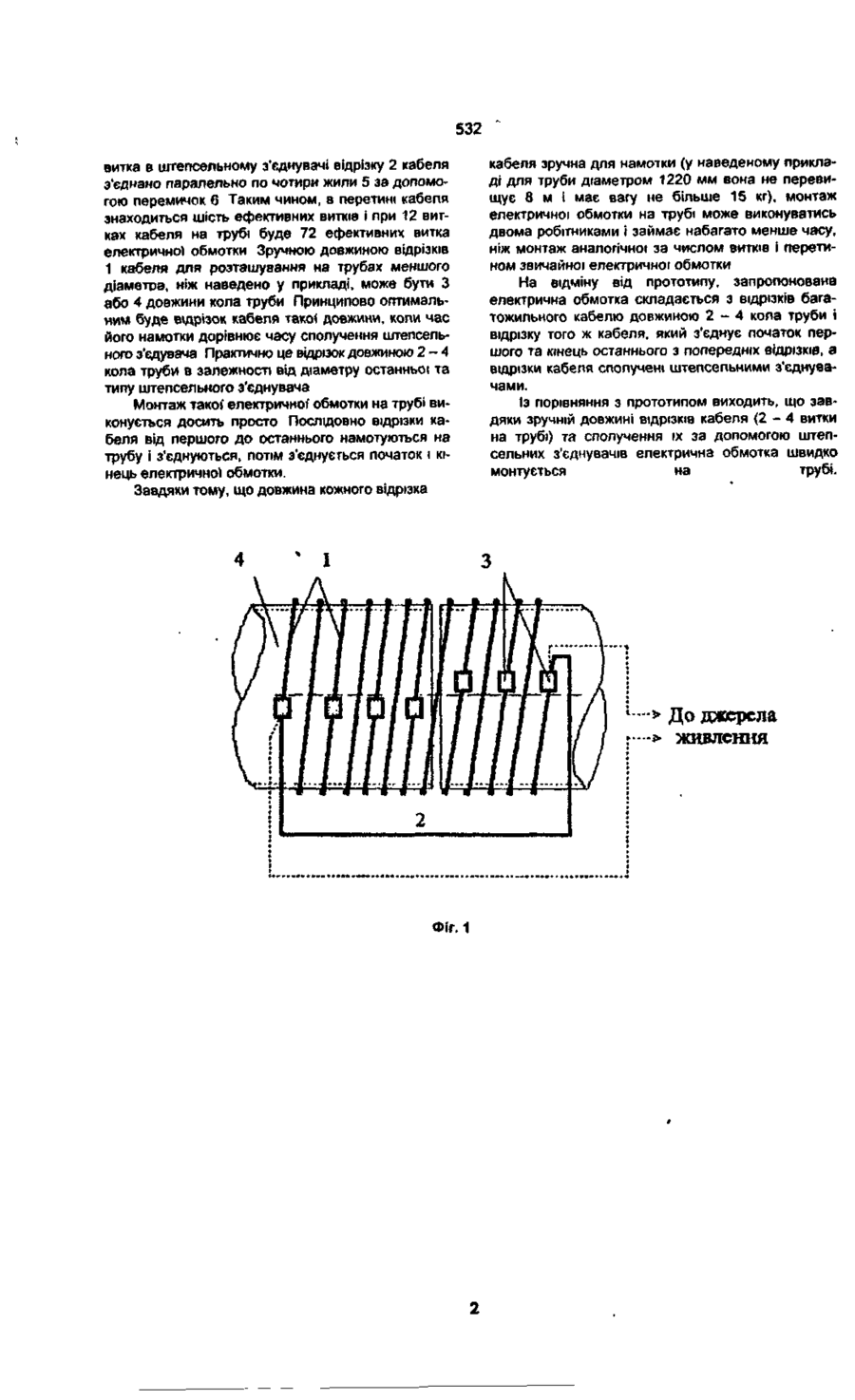

Електрична обмотка, що являє собою певне число витків кабеля, призначених для розташування на трубі при її розмагнічуванні, яка відрізняється тим, що обмотка складається з відрізків багатожильного кабеля довжиною 2 - 4 кола труби і відрізка того ж кабелю, який з'єднує початок першого та кінець останнього з попередніх відрізків, а відрізки кабелю сполучені штепсельними з'єднувачами. Електрична обмотка призначена для розмагнічування труб і може бути використана при розташуванні на трубах великого діаметру для їх розмагнічування при електрозварюванні постійним струмом, коли намагніченість труб шкідливо впливає на процес. Відома електрична обмотка, призначена для розмагнічування труб, яка розташована на трубах великого діаметру для їх розмагнічування при електрозварюванні [1] Електрична обмотка являє собою одножильний кабель, намотаний на грубу до одержання необхідного числа витків, тобто являє собою певне число витків кабеля. Недоліком такої електричної обмотки є складний процес її монтажу на трубі Він передбачає необхідність послідовно намотувати на трубу виток за витком кабелю досить великої довжини, що потребує значного часу. Такий же час потребує і демонтаж обмотки Наприклад, для розмагнічування труби діаметром 1220 мм необхідна обмотка з 72 витків одножильного кабелю перетином 10 мм2. При цьому вона має довжину приблизно 290 м та вагу близько 60 кг її монтаж на трубу являє собою трудомістку операцію, що потребує багато часу, особливо, в умовах ремонту трубопроводу, розташованого в розкопаній траншеї. А економія часу при ремонті діючих трубопроводів дуже важлива. В основу корисної моделі поставлено задачу шляхом вибору зручної довжини та кількості жил кабелю для електричної обмотки забезпечити спрощення процесу монтажу на трубі і тим самим скоротити його час. Поставлена задача вирішується тим, що електрична обмотка складається з відрізків багатожильного кабеля довжиною 2 - 4 кола труби і відрізка того ж кабеля, який з'єднує початок першого та кінець останнього з попередніх відрізків, а відрізкі кабеля сполучені штепсельними з'єднувачами На фіг. 1 умовно показано розташування запропонованої електричної обмотки на трубі; на фіг. 2 - приклад електричної схеми з'єднань запропонованої електричної обмотки: а) електрична схема з'єднань відрізків кабелю; б) електрична схема з'єднань з'єднуючого відрізку кабеля. На фіг. 1 і 2 позначено відрізки 1 кабеля довжиною 2 - 4 кола труби, з'єднуючий відрізок 2 кабеля, штепсельні з'єднувачі 3, труба 4, жили 5 кабеля, перемички 6. Конструкцію запропонованої електричної обмотки розглянемо на прикладі, зображеному на фіг. 1 і 2 У прикладі ефективне число витків електричної обмотки дорівнює 72, площа перетину ефективного витка 10 мм До джерела --> живлення Фіг. 1 £0-i9-z (гг- tco) бв-г/-є (ггчєо) 'eHideiej uAe "tfodojwA w '00088 ' » oaiondeaoi. aHddHOfhxe (9 • It w vt 1f 61 j 61 SI и zr ,?! zr ~хт *T ТГ tt n вннэшгаж w f (< п ct 6 ft ft z лI 4 5 [f 01 6 5 г і I 2Є9 і • г / l
