Головний жолоб доменної печі

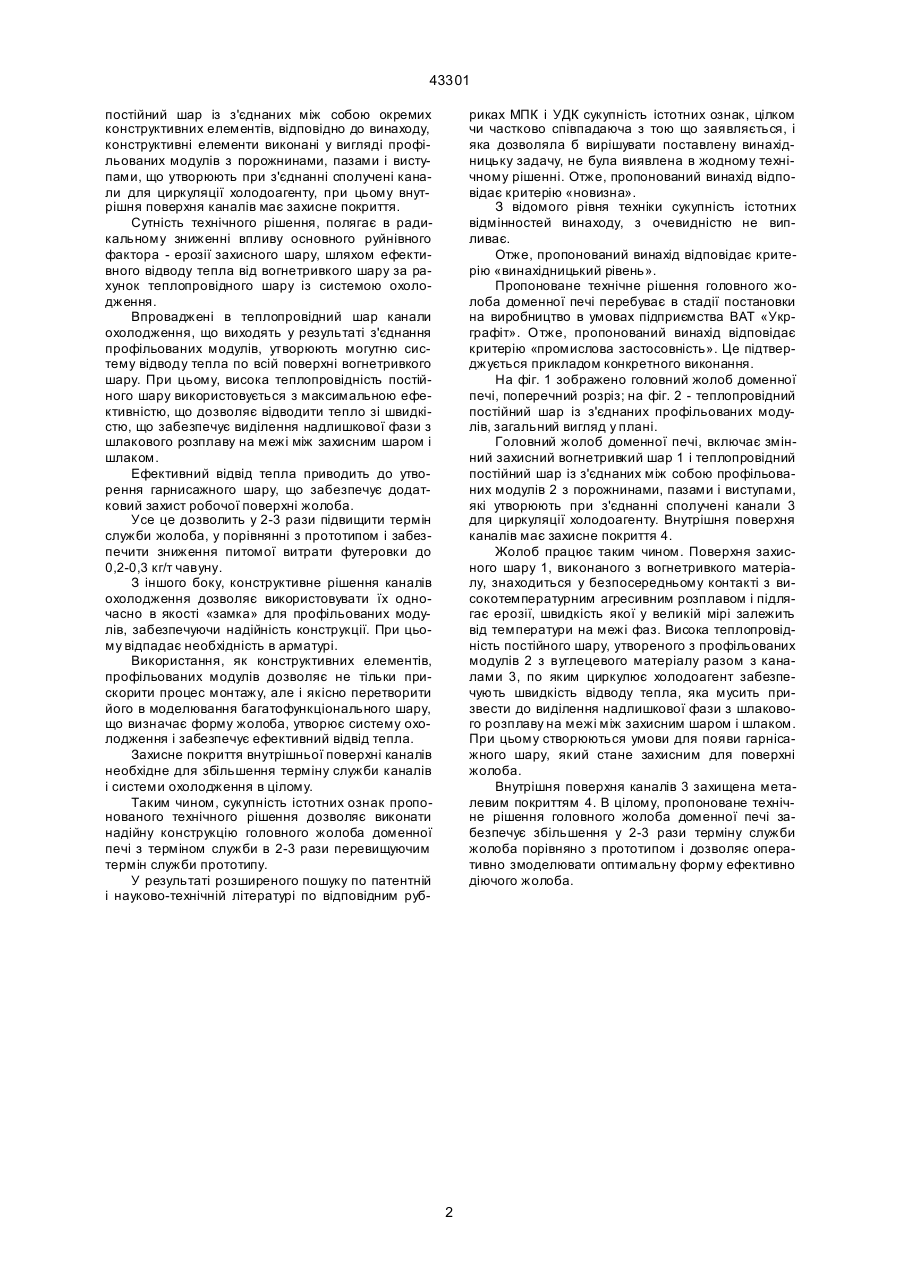

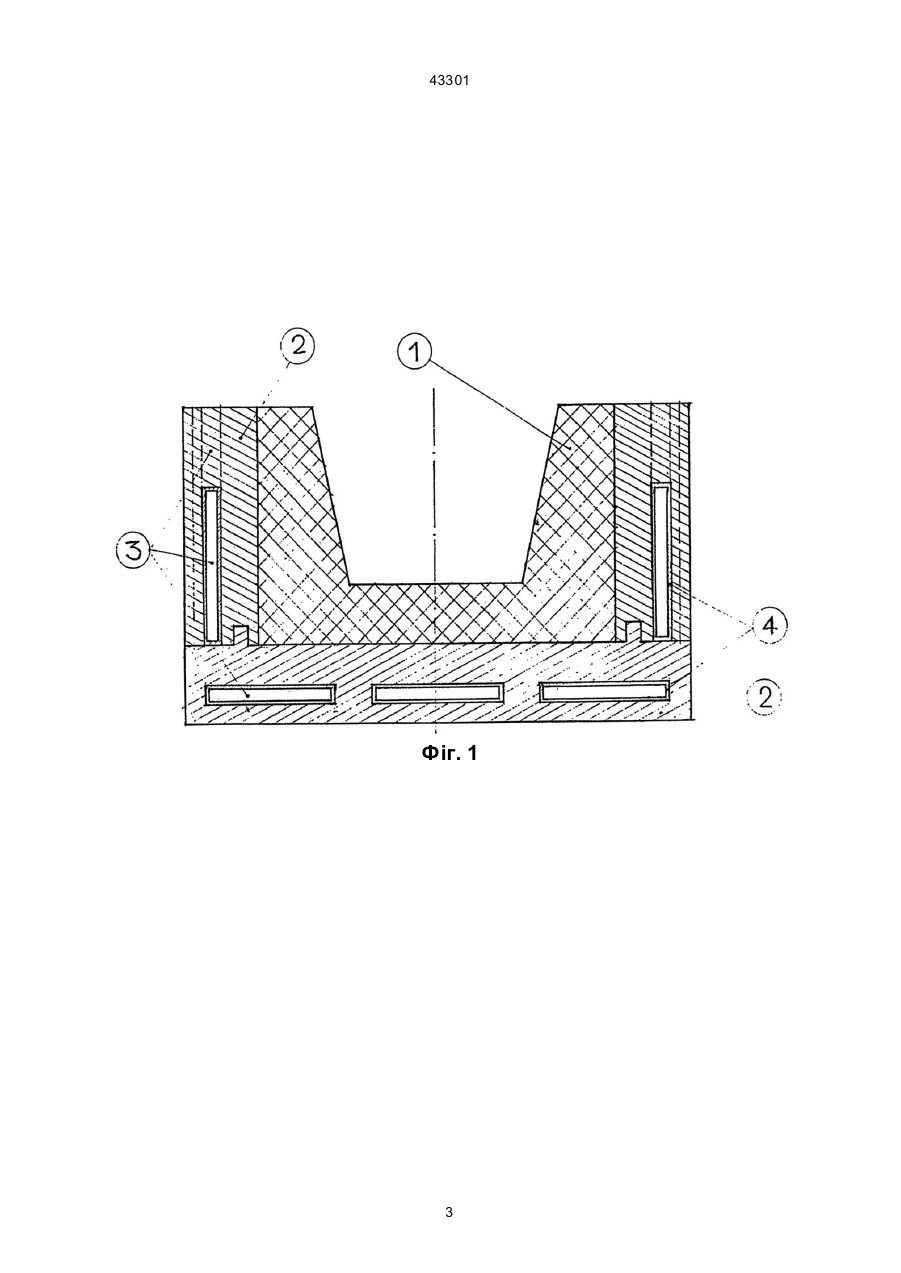

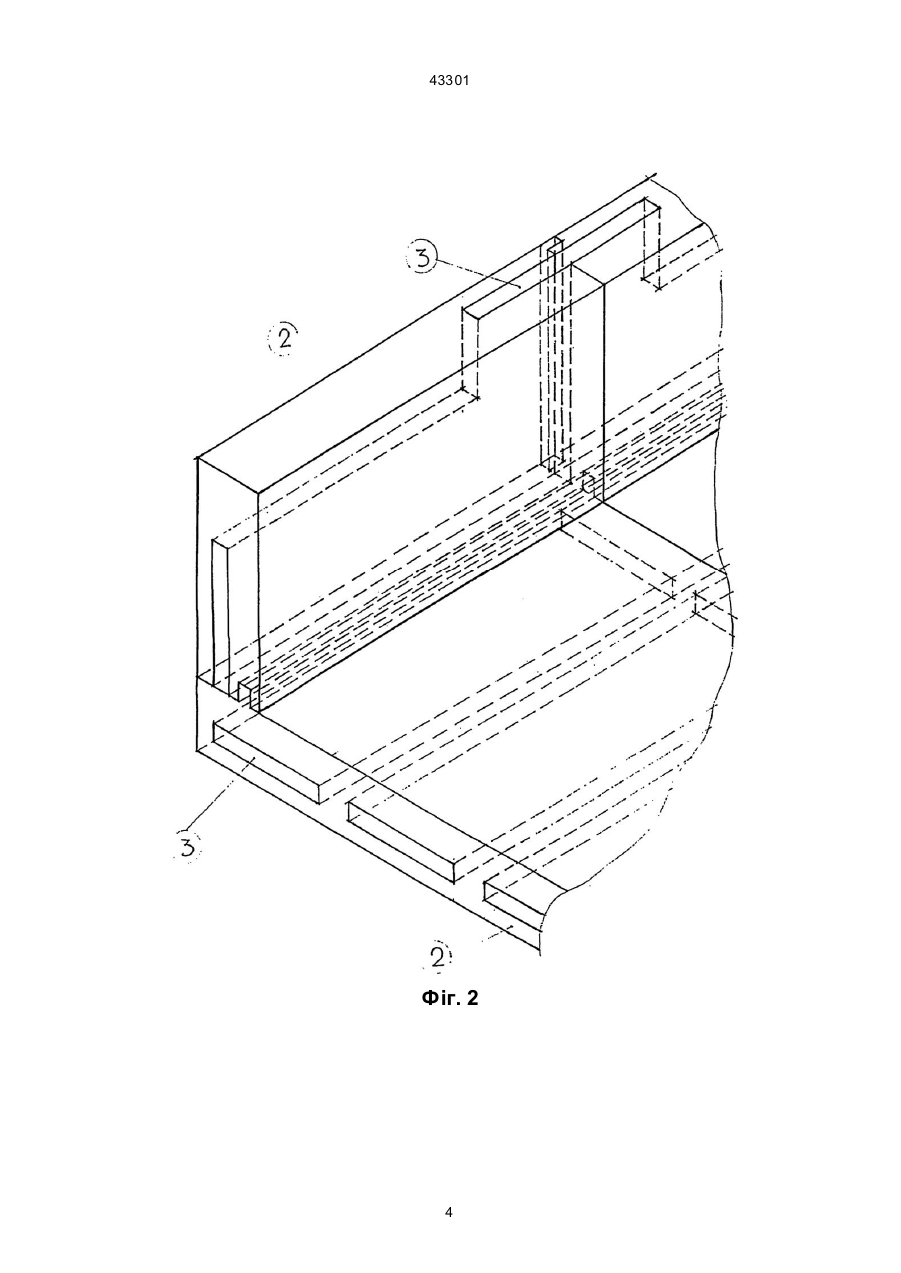

Головний жолоб доменної печі, що включає змінний захисний вогнетривкий шар і теплопровідний постійний шар із з'єднаних між собою окремих конструктивних елементів, який відрізняється тим, що конструктивні елементи виконані у вигляді профільованих модулів з порожнинами, пазами і виступами, що утворюють при з'єднані сполучені канали для циркуляції холодоагенту, при цьому внутрішня поверхня каналів має захисне покриття. (19) (21) 2001085513 (22) 02.08.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Смірнов Сергій Володимирович, Дишлевіч Ігор Йосиповіч, Грачов Юрій Михайлович, Петров Борис Федорович, Кутузов Сергій Володимирович, Балабанов Сергій Володимирович, Котляров Андрій Михайлович 43301 постійний шар із з'єднаних між собою окремих конструктивних елементів, відповідно до винаходу, конструктивні елементи виконані у вигляді профільованих модулів з порожнинами, пазами і виступами, що утворюють при з'єднанні сполучені канали для циркуляції холодоагенту, при цьому внутрішня поверхня каналів має захисне покриття. Сутність технічного рішення, полягає в радикальному зниженні впливу основного руйнівного фактора - ерозії захисного шару, шляхом ефективного відводу тепла від вогнетривкого шару за рахунок теплопровідного шару із системою охолодження. Впроваджені в теплопровідний шар канали охолодження, що виходять у результаті з'єднання профільованих модулів, утворюють могутню систему відводу тепла по всій поверхні вогнетривкого шару. При цьому, висока теплопровідність постійного шару використовується з максимальною ефективністю, що дозволяє відводити тепло зі швидкістю, що забезпечує виділення надлишкової фази з шлакового розплаву на межі між захисним шаром і шлаком. Ефективний відвід тепла приводить до утворення гарнисажного шару, що забезпечує додатковий захист робочої поверхні жолоба. Усе це дозволить у 2-3 рази підвищити термін служби жолоба, у порівнянні з прототипом і забезпечити зниження питомої витрати футеровки до 0,2-0,3 кг/т чавуну. З іншого боку, конструктивне рішення каналів охолодження дозволяє використовувати їх одночасно в якості «замка» для профільованих модулів, забезпечуючи надійність конструкції. При цьому відпадає необхідність в арматурі. Використання, як конструктивних елементів, профільованих модулів дозволяє не тільки прискорити процес монтажу, але і якісно перетворити його в моделювання багатофункціонального шару, що визначає форму жолоба, утворює систему охолодження і забезпечує ефективний відвід тепла. Захисне покриття внутрішньої поверхні каналів необхідне для збільшення терміну служби каналів і системи охолодження в цілому. Таким чином, сукупність істотних ознак пропонованого технічного рішення дозволяє виконати надійну конструкцію головного жолоба доменної печі з терміном служби в 2-3 рази перевищуючим термін служби прототипу. У результаті розширеного пошуку по патентній і науково-технічній літературі по відповідним руб риках МПК і УДК сукупність істотних ознак, цілком чи частково співпадаюча з тою що заявляється, і яка дозволяла б вирішувати поставлену винахідницьку задачу, не була виявлена в жодному технічному рішенні. Отже, пропонований винахід відповідає критерію «новизна». З відомого рівня техніки сукупність істотних відмінностей винаходу, з очевидністю не випливає. Отже, пропонований винахід відповідає критерію «винахідницький рівень». Пропоноване технічне рішення головного жолоба доменної печі перебуває в стадії постановки на виробництво в умовах підприємства ВАТ «Укрграфіт». Отже, пропонований винахід відповідає критерію «промислова застосовність». Це підтверджується прикладом конкретного виконання. На фіг. 1 зображено головний жолоб доменної печі, поперечний розріз; на фіг. 2 - теплопровідний постійний шар із з'єднаних профільованих модулів, загальний вигляд у плані. Головний жолоб доменної печі, включає змінний захисний вогнетривкий шар 1 і теплопровідний постійний шар із з'єднаних між собою профільованих модулів 2 з порожнинами, пазами і виступами, які утворюють при з'єднанні сполучені канали 3 для циркуляції холодоагенту. Внутрішня поверхня каналів має захисне покриття 4. Жолоб працює таким чином. Поверхня захисного шару 1, виконаного з вогнетривкого матеріалу, знаходиться у безпосередньому контакті з високотемпературним агресивним розплавом і підлягає ерозії, швидкість якої у великій мірі залежить від температури на межі фаз. Висока теплопровідність постійного шару, утвореного з профільованих модулів 2 з вуглецевого матеріалу разом з каналами 3, по яким циркулює холодоагент забезпечують швидкість відводу тепла, яка мусить призвести до виділення надлишкової фази з шлакового розплаву на межі між захисним шаром і шлаком. При цьому створюються умови для появи гарнісажного шару, який стане захисним для поверхні жолоба. Внутрішня поверхня каналів 3 захищена металевим покриттям 4. В цілому, пропоноване технічне рішення головного жолоба доменної печі забезпечує збільшення у 2-3 рази терміну служби жолоба порівняно з прототипом і дозволяє оперативно змоделювати оптимальну форму ефективно діючого жолоба. 2 43301 Фіг. 1 3 43301 Фіг. 2 4 43301 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
