Програмно-апаратне робоче місце для діагностики та ремонту радіоелектронних пристроїв “парм”

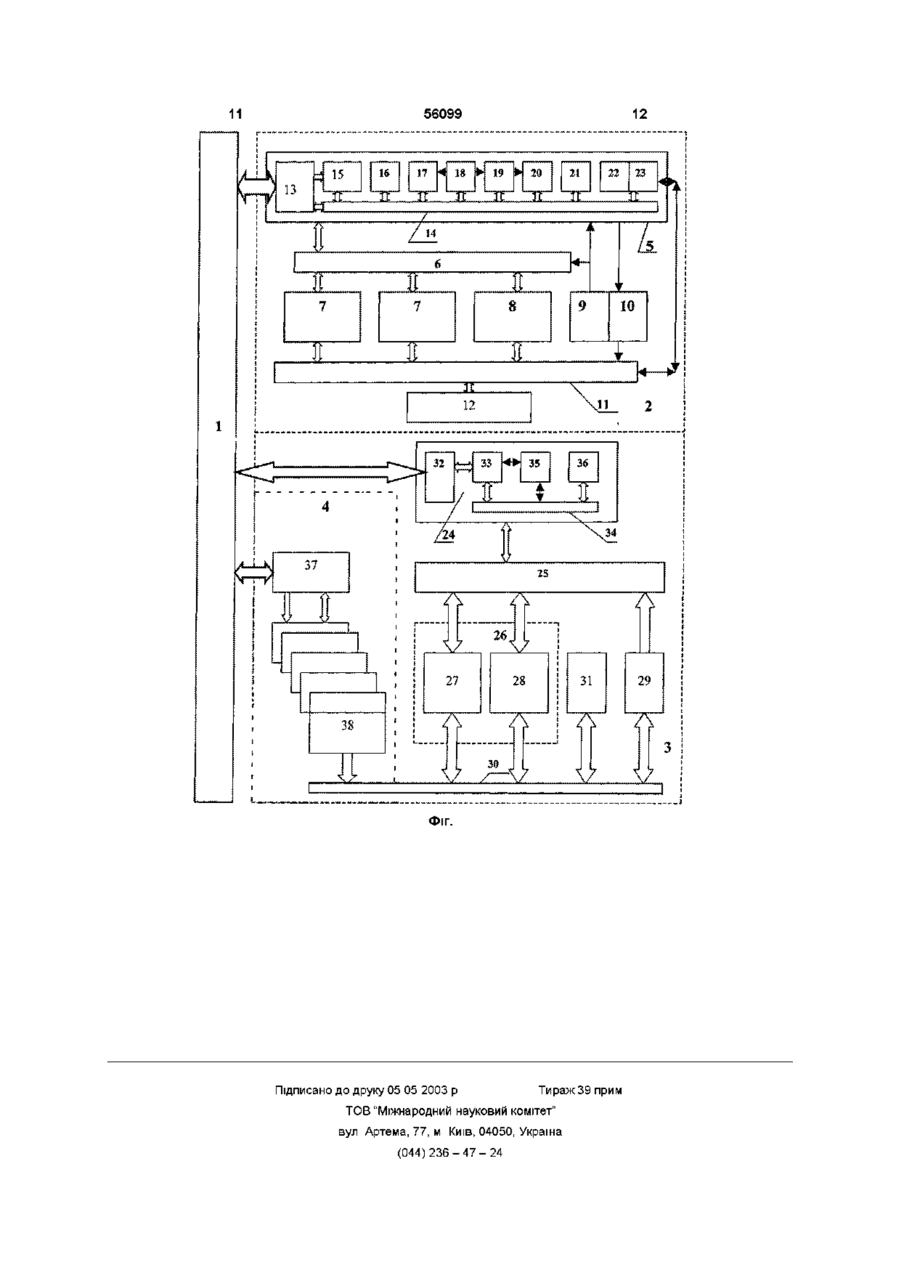

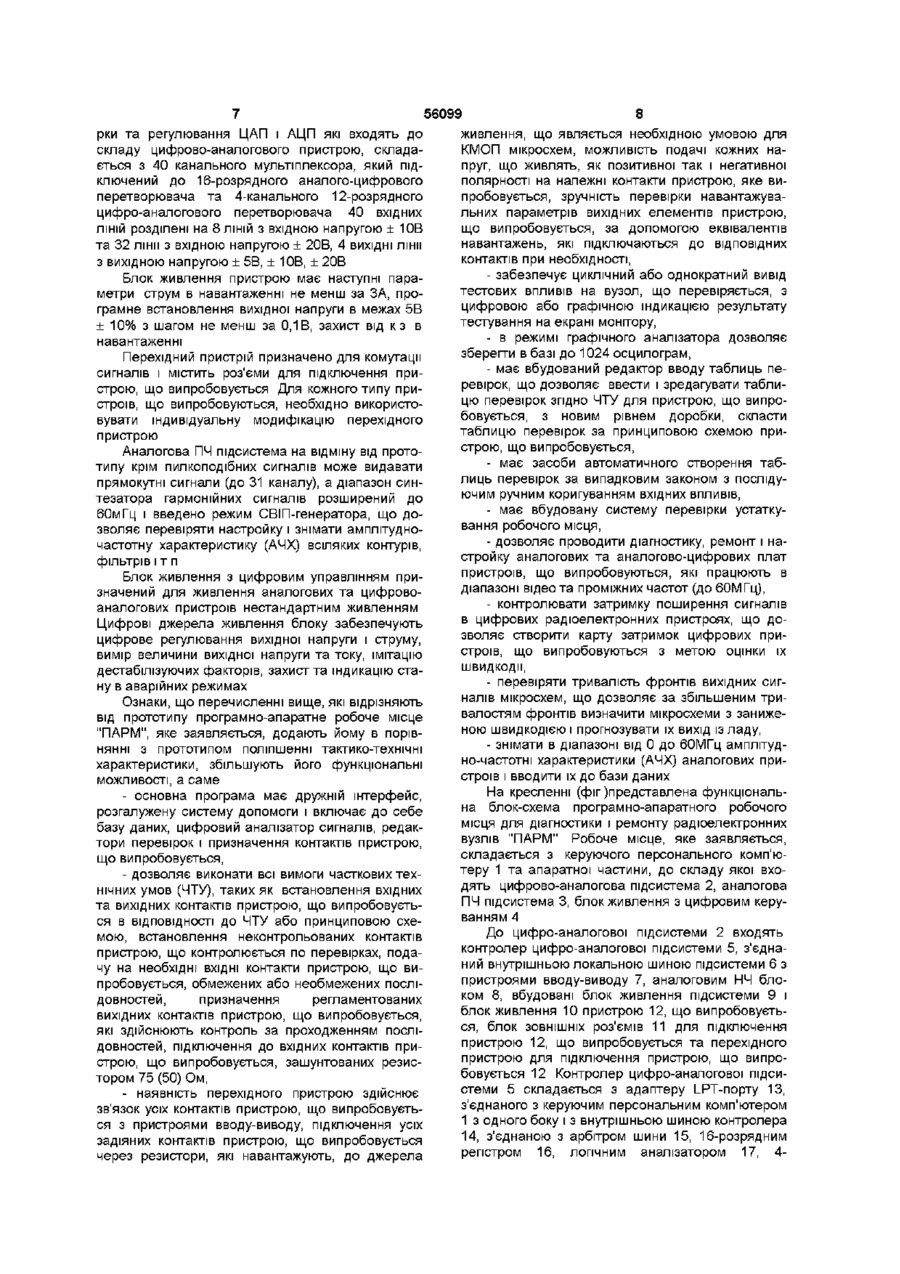

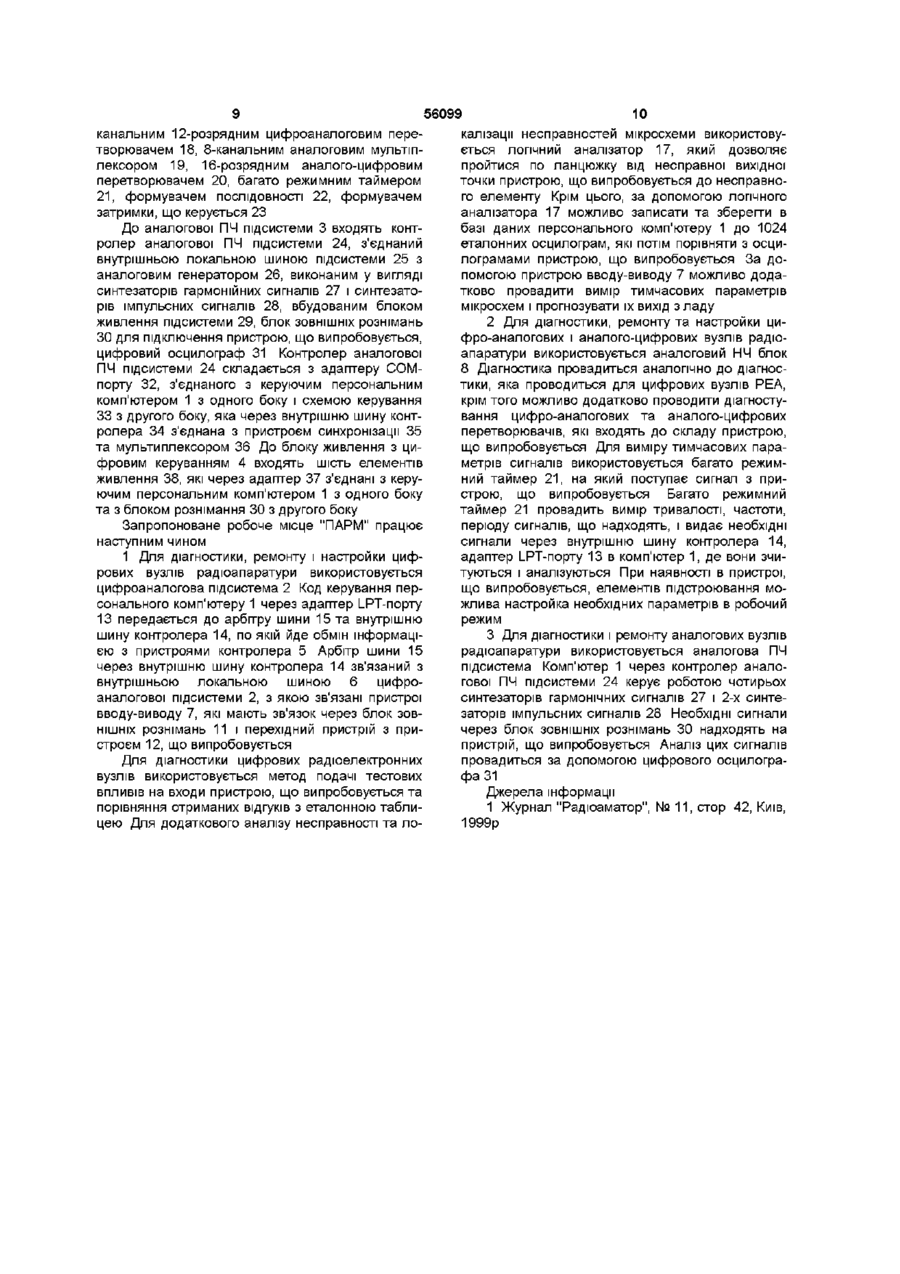

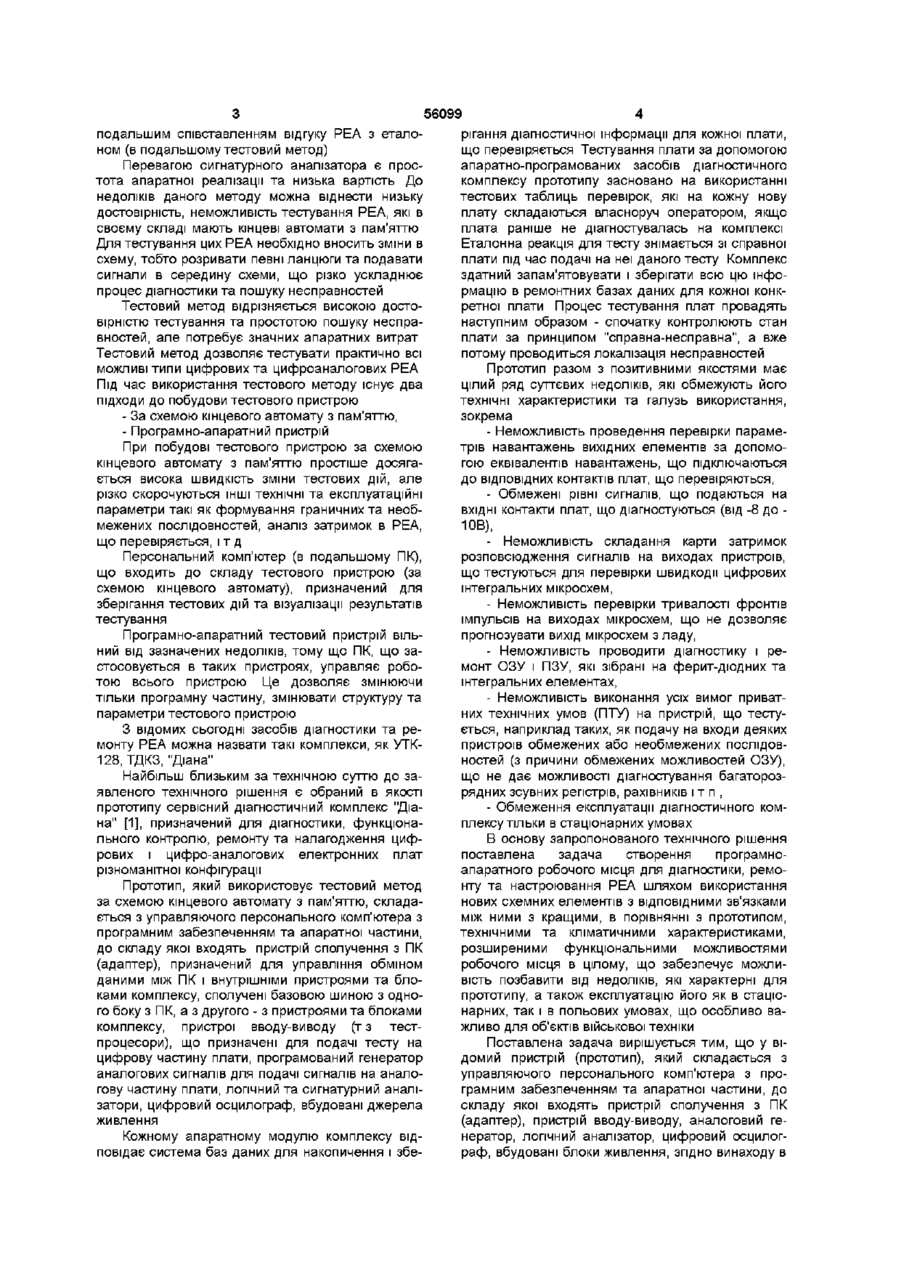

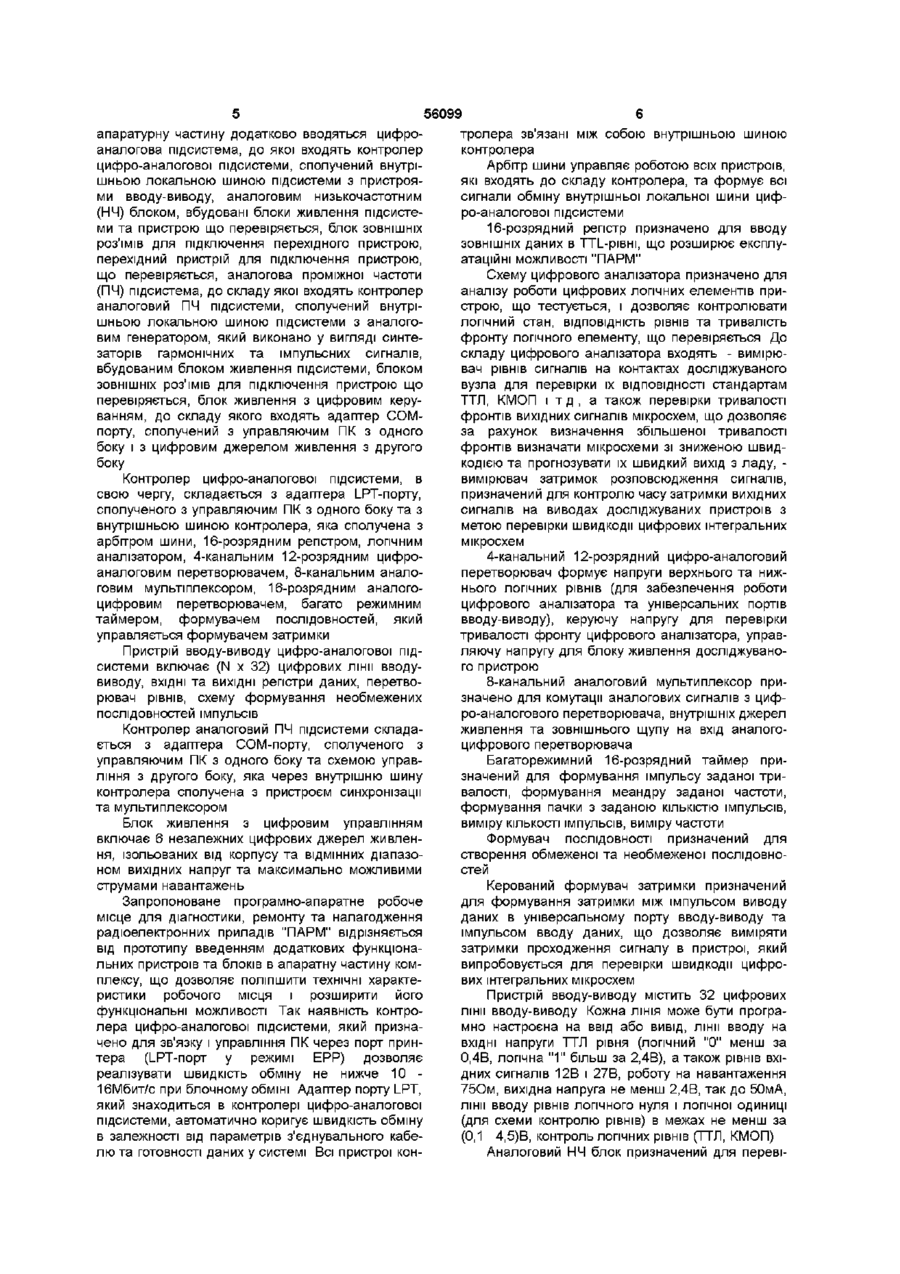

1 Програмно-апаратне робоче місце для діагностики та ремонту радіоелектронних пристроїв, яке містить керуючий персональний комп'ютер з програмним забезпеченням і апаратною частиною, до складу якої входять пристрої сполучення з персональним комп'ютером (адаптери), пристрої вводу-виводу, аналоговий генератор, логічний аналізатор, цифровий осцилограф, вбудовані блоки живлення, яке відрізняється тим, що апаратна частина містить цифро-аналогову підсистему, до якої входять контролер цифро-аналогової підсистеми, з'єднаний внутрішньою локальною шиною підсистеми з пристроями вводу-виводу, аналоговий низькочастотний блок, вбудовані блоки живлення підсистеми і пристрій, що випробовується, блок ЗОВНІШНІХ рознімань для підключення пристрою, що випробовується, та перехідний блок для підключення пристрою, що випробовується, аналоговий блок підсистеми проміжної частоти, в яку входять контролер, з'єднаний внутрішньою локальною шиною підсистеми з аналоговим генератором, виконаним у вигляді синтезаторів гармонійних та імпульсних сигналів, вбудований блок живлення підсистеми, блок ЗОВНІШНІХ рознімань для підключення пристрою, що випробовується, блок живлення з цифровим керуванням, до якого входять адаптер СОМ-порту, з'єднаний з керую чим персональним комп'ютером з одного боку і з цифровими джерелами живлення з другого боку 2 Програмно-апаратне робоче місце для діагностики та ремонту радіоелектронних пристроїв за п 1, яке відрізняється тим, що контролер цифроаналогової підсистеми містить адаптер LPT-порту, з'єднаного з керуючим персональним комп'ютером 3 одного боку та з внутрішньою шиною контролера, з'єднаною з арбітром шини, 16-розрядним регістром, логічним аналізатором, 4-канальним 12розрядним цифро-аналоговим перетворювачем, 8канальним аналоговим мультиплексором, 16розрядним аналого-цифровим перетворювачем, багаторежимним таймером, формувачем ПОСЛІДОВНОСТІ, керованим формувачем затримки 3 Програмно-апаратне робоче місце для діагностики та ремонту радіоелектронних пристроїв за п 1, яке відрізняється тим, що пристрій вводувиводу цифро-аналогової підсистеми містить (Nx32) цифрових ЛІНІЙ вводу-виводу, ВХІДНІ та ВИХІДНІ регістри даних, перетворювач рівнів, схему формування необмежених послідовностей імпульсів 4 Програмно-апаратне робоче місце для діагностики та ремонту радіоелектронних пристроїв за п 1, яке відрізняється тим, що блок живлення з цифровим керуванням містить незалежні цифрові джерела живлення, які ізольовані від корпусу і відрізняються діапазоном вихідних напруг і максимально дозволеними струмами навантажень 5 Програмно-апаратне робоче місце для діагностики та ремонту радіоелектронних пристроїв за п 1, яке відрізняється тим, що він розташовується і експлуатується як в спеціально обладнаних транспортних засобах, так і в стаціонарних приміщеннях Винахід відноситься до радіотехніки і може бути використаний для діагностики, ремонту і настроювання радіоелектронної апаратури (PEA), виготовленої на елементній базі 3 - 5 поколінь, яка застосовується у ВІЙСЬКОВІЙ техніці та народному господарстві в стаціонарних і польових умовах Сучасні засоби діагностики PEA можна умовно розділити за принципом роботи на дві групи - з використанням псевдовипадкових дій з подальшим сигнатурним аналізом (в подальшому сигнатурний аналізатор), - з використанням спеціальних тестових дій з о> о (О ю подальшим співставленням відгуку PEA з еталоном (в подальшому тестовий метод) Перевагою сигнатурного аналізатора є простота апаратної реалізації та низька вартість До недоліків даного методу можна віднести низьку достовірність, неможливість тестування PEA, які в своєму складі мають кінцеві автомати з пам'яттю Для тестування цих PEA необхідно вносить зміни в схему, тобто розривати певні ланцюги та подавати сигнали в середину схеми, що різко ускладнює процес діагностики та пошуку несправностей Тестовий метод відрізняється високою достовірністю тестування та простотою пошуку несправностей, але потребує значних апаратних витрат Тестовий метод дозволяє тестувати практично всі можливі типи цифрових та цифроаналогових PEA Під час використання тестового методу існує два підходи до побудови тестового пристрою - За схемою кінцевого автомату з пам'яттю, - Програмно-апаратний пристрій При побудові тестового пристрою за схемою кінцевого автомату з пам'яттю простіше досягається висока швидкість зміни тестових дій, але різко скорочуються ІНШІ технічні та експлуатаційні параметри такі як формування граничних та необмежених послідовностей, аналіз затримок в PEA, що перевіряється, і т д Персональний комп'ютер (в подальшому ПК), що входить до складу тестового пристрою (за схемою кінцевого автомату), призначений для зберігання тестових дій та візуалізацм результатів тестування Програмно-апаратний тестовий пристрій вільний від зазначених недоліків, тому що ПК, що застосовується в таких пристроях, управляє роботою всього пристрою Це дозволяє змінюючи тільки програмну частину, змінювати структуру та параметри тестового пристрою З відомих сьогодні засобів діагностики та ремонту PEA можна назвати такі комплекси, як УТК128, ТДКЗ, "Діана" Найбільш близьким за технічною суттю до заявленого технічного рішення є обраний в якості прототипу сервісний діагностичний комплекс "Діана" [1], призначений для діагностики, функціонального контролю, ремонту та налагодження цифрових і цифро-аналогових електронних плат різноманітної конфігурації Прототип, який використовує тестовий метод за схемою кінцевого автомату з пам'яттю, складається з управляючого персонального комп'ютера з програмним забезпеченням та апаратної частини, до складу якої входять пристрій сполучення з ПК (адаптер), призначений для управління обміном даними між ПК і внутрішніми пристроями та блоками комплексу, сполучені базовою шиною з одного боку з ПК, а з другого - з пристроями та блоками комплексу, пристрої вводу-виводу (т з тестпроцесори), що призначені для подачі тесту на цифрову частину плати, програмований генератор аналогових сигналів для подачі сигналів на аналогову частину плати, логічний та сигнатурний аналізатори, цифровий осцилограф, вбудовані джерела живлення Кожному апаратному модулю комплексу відповідає система баз даних для накопичення і збе 56099 рігання діагностичної інформації для кожної плати, що перевіряється Тестування плати за допомогою апаратно-програмованих засобів діагностичного комплексу прототипу засновано на використанні тестових таблиць перевірок, які на кожну нову плату складаються власноруч оператором, якщо плата раніше не діагностувалась на комплексі Еталонна реакція для тесту знімається зі справної плати під час подачі на неї даного тесту Комплекс здатний запам'ятовувати і зберігати всю цю інформацію в ремонтних базах даних для кожної конкретної плати Процес тестування плат провадять наступним образом - спочатку контролюють стан плати за принципом "справна-несправна", а вже потому проводиться локалізація несправностей Прототип разом з позитивними якостями має цілий ряд суттєвих недоліків, які обмежують його технічні характеристики та галузь використання, зокрема - Неможливість проведення перевірки параметрів навантажень вихідних елементів за допомогою еквівалентів навантажень, що підключаються до ВІДПОВІДНИХ контактів плат, що перевіряються, - Обмежені рівні сигналів, що подаються на ВХІДНІ контакти плат, що діагностуються (від -8 до 10В), - Неможливість складання карти затримок розповсюдження сигналів на виходах пристроїв, що тестуються для перевірки швидкодії цифрових інтегральних мікросхем, - Неможливість перевірки тривалості фронтів імпульсів на виходах мікросхем, що не дозволяє прогнозувати вихід мікросхем з ладу, - Неможливість проводити діагностику і ремонт ОЗУ і ПЗУ, які зібрані на ферит-дюдних та інтегральних елементах, - Неможливість виконання усіх вимог приватних технічних умов (ПТУ) на пристрій, що тестується, наприклад таких, як подачу на входи деяких пристроїв обмежених або необмежених послідовностей (з причини обмежених можливостей ОЗУ), що не дає можливості діагностування багаторозрядних зсувних регістрів, рахівників і т п , - Обмеження експлуатації діагностичного комплексу тільки в стаціонарних умовах В основу запропонованого технічного рішення поставлена задача створення програмноапаратного робочого місця для діагностики, ремонту та настроювання PEA шляхом використання нових схемних елементів з ВІДПОВІДНИМИ зв'язками між ними з кращими, в порівнянні з прототипом, технічними та кліматичними характеристиками, розширеними функціональними можливостями робочого місця в цілому, що забезпечує можливість позбавити від недоліків, які характерні для прототипу, а також експлуатацію його як в стаціонарних, так і в польових умовах, що особливо важливо для об'єктів військової техніки Поставлена задача вирішується тим, що у відомий пристрій (прототип), який складається з управляючого персонального комп'ютера з програмним забезпеченням та апаратної частини, до складу якої входять пристрій сполучення з ПК (адаптер), пристрій вводу-виводу, аналоговий генератор, логічний аналізатор, цифровий осцилограф, вбудовані блоки живлення, згідно винаходу в 56099 тролера зв'язані між собою внутрішньою шиною контролера Арбітр шини управляє роботою всіх пристроїв, які входять до складу контролера, та формує всі сигнали обміну внутрішньої локальної шини цифро-аналогової підсистеми 16-розрядний регістр призначено для вводу ЗОВНІШНІХ даних в TTL-рівні, що розширює експлуатаційні можливості "ПАРМ" Схему цифрового аналізатора призначено для аналізу роботи цифрових логічних елементів пристрою, що тестується, і дозволяє контролювати логічний стан, ВІДПОВІДНІСТЬ рівнів та тривалість фронту логічного елементу, що перевіряється До складу цифрового аналізатора входять - вимірювач рівнів сигналів на контактах досліджуваного вузла для перевірки їх ВІДПОВІДНОСТІ стандартам ТТЛ, КМОП і т д , а також перевірки тривалості фронтів вихідних сигналів мікросхем, що дозволяє за рахунок визначення збільшеної тривалості фронтів визначати мікросхеми зі зниженою швидкодією та прогнозувати їх швидкий вихід з ладу, вимірювач затримок розповсюдження сигналів, Контролер цифро-аналогової підсистеми, в призначений для контролю часу затримки вихідних свою чергу, складається з адаптера LPT-порту, сигналів на виводах досліджуваних пристроїв з сполученого з управляючим ПК з одного боку та з метою перевірки швидкодії цифрових інтегральних внутрішньою шиною контролера, яка сполучена з мікросхем арбітром шини, 16-розрядним регістром, логічним аналізатором, 4-канальним 12-розрядним цифро4-канальний 12-розрядний цифро-аналоговий аналоговим перетворювачем, 8-канальним аналоперетворювач формує напруги верхнього та нижговим мультіплексором, 16-розрядним аналогонього логічних рівнів (для забезпечення роботи цифровим перетворювачем, багато режимним цифрового аналізатора та універсальних портів таймером, формувачем послідовностей, який вводу-виводу), керуючу напругу для перевірки управляється формувачем затримки тривалості фронту цифрового аналізатора, управляючу напругу для блоку живлення досліджуваноПристрій вводу-виводу цифро-аналогової підго пристрою системи включає (N х 32) цифрових лінії вводувиводу, ВХІДНІ та ВИХІДНІ регістри даних, перетво8-канальний аналоговий мультиплексор прирювач рівнів, схему формування необмежених значено для комутації аналогових сигналів з цифпослідовностей імпульсів ро-аналогового перетворювача, внутрішніх джерел живлення та зовнішнього щупу на вхід аналогоКонтролер аналоговий ПЧ підсистеми складацифрового перетворювача ється з адаптера СОМ-порту, сполученого з управляючим ПК з одного боку та схемою управБагаторежимний 16-розрядний таймер приління з другого боку, яка через внутрішню шину значений для формування імпульсу заданої триконтролера сполучена з пристроєм синхронізації валості, формування меандру заданої частоти, та мультиплексором формування пачки з заданою КІЛЬКІСТЮ імпульсів, виміру КІЛЬКОСТІ імпульсів, виміру частоти Блок живлення з цифровим управлінням включає 6 незалежних цифрових джерел живленФормувач ПОСЛІДОВНОСТІ призначений для ня, ізольованих від корпусу та ВІДМІННИХ діапазостворення обмеженої та необмеженої послідовноном вихідних напруг та максимально можливими стей струмами навантажень Керований формувач затримки призначений для формування затримки між імпульсом виводу Запропоноване програмно-апаратне робоче даних в універсальному порту вводу-виводу та місце для діагностики, ремонту та налагодження імпульсом вводу даних, що дозволяє виміряти радіоелектронних приладів "ПАРМ" відрізняється затримки проходження сигналу в пристрої, який від прототипу введенням додаткових функціонавипробовується для перевірки швидкодії цифрольних пристроїв та блоків в апаратну частину комвих інтегральних мікросхем плексу, що дозволяє поліпшити технічні характеристики робочого місця і розширити його Пристрій вводу-виводу містить 32 цифрових функціональні можливості Так наявність контролінії вводу-виводу Кожна ЛІНІЯ може бути програлера цифро-аналогової підсистеми, який признамно настроєна на ввід або вивід, лінії вводу на чено для зв'язку і управління ПК через порт принВХІДНІ напруги ТТЛ рівня (логічний "0" менш за тера (LPT-порт у режимі ЕРР) дозволяє 0,4В, логічна " 1 " більш за 2,4В), а також рівнів вхіреалізувати швидкість обміну не нижче 10 дних сигналів 12В і 27В, роботу на навантаження 16Мбит/с при блочному обміні Адаптер порту LPT, 750м, вихідна напруга не менш 2,4В, так до 50мА, який знаходиться в контролері цифро-аналогової лінії вводу рівнів логічного нуля і логічної одиниці підсистеми, автоматично коригує швидкість обміну (для схеми контролю рівнів) в межах не менш за в залежності від параметрів з'єднувального кабе(0,1 4,5)В, контроль логічних рівнів (ТТЛ, КМОП) лю та готовності даних у системі Всі пристрої конАналоговий НЧ блок призначений для перевіапаратурну частину додатково вводяться цифроаналогова підсистема, до якої входять контролер цифро-аналогової підсистеми, сполучений внутрішньою локальною шиною підсистеми з пристроями вводу-виводу, аналоговим низькочастотним (НЧ) блоком, вбудовані блоки живлення підсистеми та пристрою що перевіряється, блок ЗОВНІШНІХ роз'їмів для підключення перехідного пристрою, перехідний пристрій для підключення пристрою, що перевіряється, аналогова проміжної частоти (ПЧ) підсистема, до складу якої входять контролер аналоговий ПЧ підсистеми, сполучений внутрішньою локальною шиною підсистеми з аналоговим генератором, який виконано у вигляді синтезаторів гармонічних та імпульсних сигналів, вбудованим блоком живлення підсистеми, блоком ЗОВНІШНІХ роз'їмів для підключення пристрою що перевіряється, блок живлення з цифровим керуванням, до складу якого входять адаптер СОМпорту, сполучений з управляючим ПК з одного боку і з цифровим джерелом живлення з другого боку 56099 8 живлення, що являється необхідною умовою для КМОП мікросхем, можливість подачі кожних напруг, що живлять, як позитивної так і негативної полярності на належні контакти пристрою, яке випробовується, зручність перевірки навантажувальних параметрів вихідних елементів пристрою, ЛІНІЙ розділені на 8 ЛІНІЙ З ВХІДНОЮ напругою ± 10В що випробовується, за допомогою еквівалентів та 32 лінії з вхідною напругою ± 20В, 4 ВИХІДНІ ЛІНІЇ навантажень, які підключаються до ВІДПОВІДНИХ з вихідною напругою ± 5В, ± 10В, ± 20В контактів при необхідності, - забезпечує циклічний або однократний вивід Блок живлення пристрою має наступні паратестових впливів на вузол, що перевіряється, з метри струм в навантаженні не менш за ЗА, процифровою або графічною індикацією результату грамне встановлення вихідної напруги в межах 5В тестування на екрані монітору, ± 10% з шагом не менш за 0,1В, захист від к з в - в режимі графічного аналізатора дозволяє навантаженні зберегти в базі до 1024 осцилограм, Перехідний пристрій призначено для комутації - має вбудований редактор вводу таблиць песигналів і містить роз'єми для підключення приревірок, що дозволяє ввести і зредагувати таблистрою, що випробовується Для кожного типу прицю перевірок згідно ЧТУ для пристрою, що випростроїв, що випробовуються, необхідно використобовується, з новим рівнем доробки, скласти вувати індивідуальну модифікацію перехідного таблицю перевірок за принциповою схемою припристрою строю, що випробовується, Аналогова ПЧ підсистема на відміну від прото- має засоби автоматичного створення табтипу крім пилкоподібних сигналів може видавати лиць перевірок за випадковим законом з послідупрямокутні сигнали (до 31 каналу), а діапазон синючим ручним коригуванням вхідних впливів, тезатора гармонійних сигналів розширений до - має вбудовану систему перевірки устаткубОмГц і введено режим СВІП-генератора, що довання робочого місця, зволяє перевіряти настройку і знімати амплітудно- дозволяє проводити діагностику, ремонт і начастотну характеристику (АЧХ) всіляких контурів, стройку аналогових та аналогово-цифрових плат фільтрів і т п пристроїв, що випробовуються, які працюють в Блок живлення з цифровим управлінням придіапазоні відеота проміжних частот (до 60МГц), значений для живлення аналогових та цифрово- контролювати затримку поширення сигналів аналогових пристроїв нестандартним живленням в цифрових радіоелектронних пристроях, що доЦифрові джерела живлення блоку забезпечують зволяє створити карту затримок цифрових прицифрове регулювання вихідної напруги і струму, строїв, що випробовуються з метою оцінки їх вимір величини вихідної напруги та току, імітацію швидкодії, дестабілізуючих факторів, захист та індикацію ста- перевіряти тривалість фронтів вихідних сигну в аварійних режимах налів мікросхем, що дозволяє за збільшеним триОзнаки, що перечисленні вище, які відрізняють валостям фронтів визначити мікросхеми з занижевід прототипу програмно-апаратне робоче місце ною швидкодією і прогнозувати їх вихід із ладу, "ПАРМ", яке заявляється, додають йому в порів- знімати в діапазоні від 0 до 60МГц амплітуднянні з прототипом поліпшенні тактико-технічні но-частотні характеристики (АЧХ) аналогових прихарактеристики, збільшують його функціональні строїв і вводити їх до бази даних можливості, а саме На кресленні (фіг Представлена функціональ- основна програма має дружній інтерфейс, на блок-схема програмно-апаратного робочого розгалужену систему допомоги і включає до себе місця для діагностики і ремонту радіоелектронних базу даних, цифровий аналізатор сигналів, редаквузлів "ПАРМ" Робоче місце, яке заявляється, тори перевірок і призначення контактів пристрою, складається з керуючого персонального комп'ющо випробовується, теру 1 та апаратної частини, до складу якої вхо- дозволяє виконати всі вимоги часткових техдять цифрово-аналогова підсистема 2, аналогова нічних умов (ЧТУ), таких як встановлення вхідних ПЧ підсистема 3, блок живлення з цифровим керута вихідних контактів пристрою, що випробовуєтьванням 4 ся в ВІДПОВІДНОСТІ до ЧТУ або принциповою схеДо цифро-аналогової підсистеми 2 входять мою, встановлення неконтрольованих контактів контролер цифро-аналогової підсистеми 5, з'єднапристрою, що контролюється по перевірках, поданий внутрішньою локальною шиною підсистеми 6 з чу на необхідні ВХІДНІ контакти пристрою, що випристроями вводу-виводу 7, аналоговим НЧ блопробовується, обмежених або необмежених посліком 8, вбудовані блок живлення підсистеми 9 і довностей, призначення регламентованих блок живлення 10 пристрою 12, що випробовуєтьвихідних контактів пристрою, що випробовується, ся, блок ЗОВНІШНІХ роз'ємів 11 для підключення які здійснюють контроль за проходженням посліпристрою 12, що випробовується та перехідного довностей, підключення до вхідних контактів припристрою для підключення пристрою, що випрострою, що випробовується, зашунтованих резисбовується 12 Контролер цифро-аналогової підситором 75 (50) Ом, стеми 5 складається з адаптеру LPT-порту 13, - наявність перехідного пристрою здійснює з'єднаного з керуючим персональним комп'ютером зв'язок усіх контактів пристрою, що випробовуєть1 з одного боку і з внутрішньою шиною контролера ся з пристроями вводу-виводу, підключення усіх 14, з'єднаною з арбітром шини 15, 16-розрядним задіяних контактів пристрою, що випробовується регістром 16, логічним аналізатором 17, 4через резистори, які навантажують, до джерела рки та регулювання ЦАП і АЦП які входять до складу цифрово-аналогового пристрою, складається з 40 канального мультіплексора, який підключений до 16-розрядного аналого-цифрового перетворювача та 4-канального 12-розрядного цифро-аналогового перетворювача 40 вхідних 56099 10 калізації несправностей мікросхеми використовується логічний аналізатор 17, який дозволяє пройтися по ланцюжку від несправної вихідної точки пристрою, що випробовується до несправного елементу Крім цього, за допомогою логічного аналізатора 17 можливо записати та зберегти в базі даних персонального комп'ютеру 1 до 1024 еталонних осцилограм, які потім порівняти з осцилограмами пристрою, що випробовується За допомогою пристрою вводу-виводу 7 можливо додатково провадити вимір тимчасових параметрів мікросхем і прогнозувати їх вихід з ладу 2 Для діагностики, ремонту та настройки цифро-аналогових і аналого-цифрових вузлів радіоапаратури використовується аналоговий НЧ блок 8 Діагностика провадиться аналогічно до діагностики, яка проводиться для цифрових вузлів PEA, крім того можливо додатково проводити діагностування цифро-аналогових та аналого-цифрових перетворювачів, які входять до складу пристрою, що випробовується Для виміру тимчасових параметрів сигналів використовується багато режимний таймер 21, на який поступає сигнал з пристрою, що випробовується Багато режимний таймер 21 провадить вимір тривалості, частоти, періоду сигналів, що надходять, і видає необхідні Запропоноване робоче місце "ПАРМ" працює сигнали через внутрішню шину контролера 14, наступним чином адаптер LPT-порту 13 в комп'ютер 1, де вони зчи1 Для діагностики, ремонту і настройки цифтуються і аналізуються При наявності в пристрої, рових вузлів радіоапаратури використовується що випробовується, елементів підстроювання моцифроаналогова підсистема 2 Код керування пержлива настройка необхідних параметрів в робочий сонального комп'ютеру 1 через адаптер LPT-порту режим 13 передається до арбітру шини 15 та внутрішню канальним 12-розрядним цифроаналоговим перетворювачем 18, 8-канальним аналоговим мультіплексором 19, 16-розрядним аналого-цифровим перетворювачем 20, багато режимним таймером 21, формувачем ПОСЛІДОВНОСТІ 22, формувачем затримки, що керується 23 До аналогової ПЧ підсистеми 3 входять контролер аналогової ПЧ підсистеми 24, з'єднаний внутрішньою локальною шиною підсистеми 25 з аналоговим генератором 26, виконаним у вигляді синтезаторів гармонійних сигналів 27 і синтезаторів імпульсних сигналів 28, вбудованим блоком живлення підсистеми 29, блок ЗОВНІШНІХ рознімань ЗО для підключення пристрою, що випробовується, цифровий осцилограф 31 Контролер аналогової ПЧ підсистеми 24 складається з адаптеру СОМпорту 32, з'єднаного з керуючим персональним комп'ютером 1 з одного боку і схемою керування 33 з другого боку, яка через внутрішню шину контролера 34 з'єднана з пристроєм синхронізації 35 та мультиплексором 36 До блоку живлення з цифровим керуванням 4 входять шість елементів живлення 38, які через адаптер 37 з'єднані з керуючим персональним комп'ютером 1 з одного боку та з блоком рознімання ЗО з другого боку шину контролера 14, по якій йде обмін інформацією з пристроями контролера 5 Арбітр шини 15 через внутрішню шину контролера 14 зв'язаний з внутрішньою локальною шиною 6 цифроаналогової підсистеми 2, з якою зв'язані пристрої вводу-виводу 7, які мають зв'язок через блок ЗОВНІШНІХ рознімань 11 і перехідний пристрій з пристроєм 12, що випробовується Для діагностики цифрових радіоелектронних вузлів використовується метод подачі тестових впливів на входи пристрою, що випробовується та порівняння отриманих відгуків з еталонною таблицею Для додаткового аналізу несправності та ло 3 Для діагностики і ремонту аналогових вузлів радіоапаратури використовується аналогова ПЧ підсистема Комп'ютер 1 через контролер аналогової ПЧ підсистеми 24 керує роботою чотирьох синтезаторів гармонічних сигналів 27 і 2-х синтезаторів імпульсних сигналів 28 Необхідні сигнали через блок ЗОВНІШНІХ рознімань ЗО надходять на пристрій, що випробовується Аналіз цих сигналів провадиться за допомогою цифрового осцилографа 31 Джерела інформації 1 Журнал "Радіоаматор", № 11, стор 42, Київ, 1999р 11 56099 12 Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
