Регенеративний респіратор з хімічно зв’язаним киснем

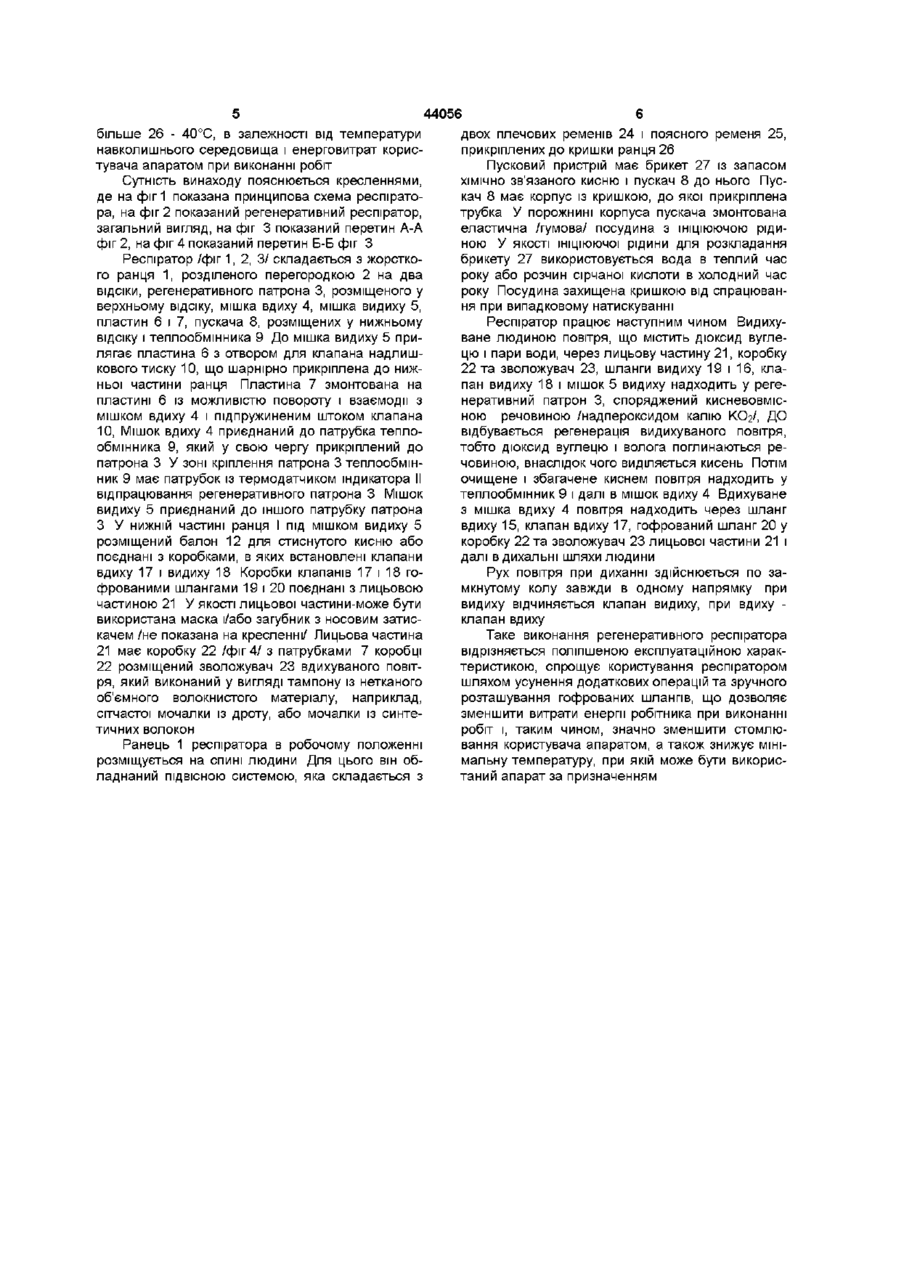

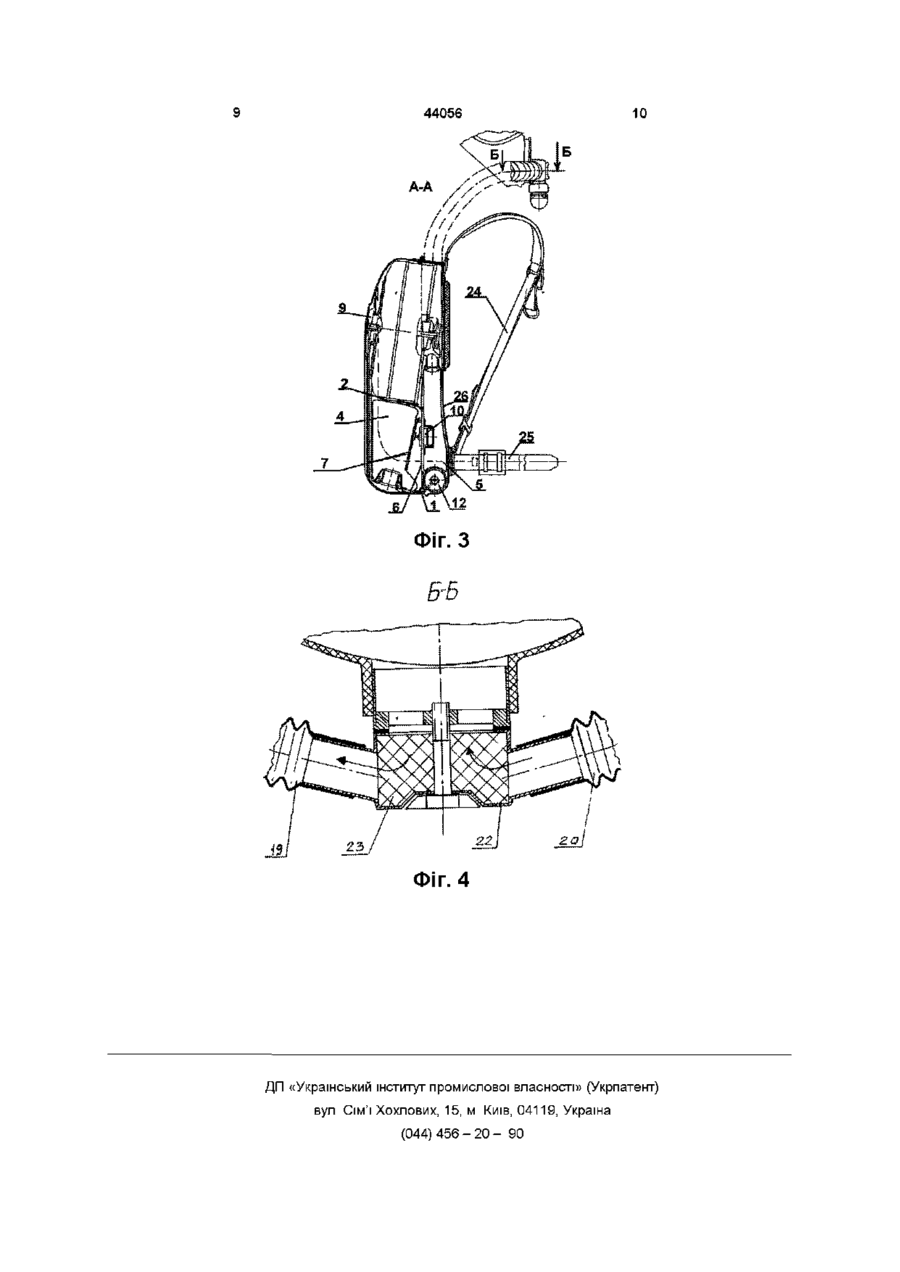

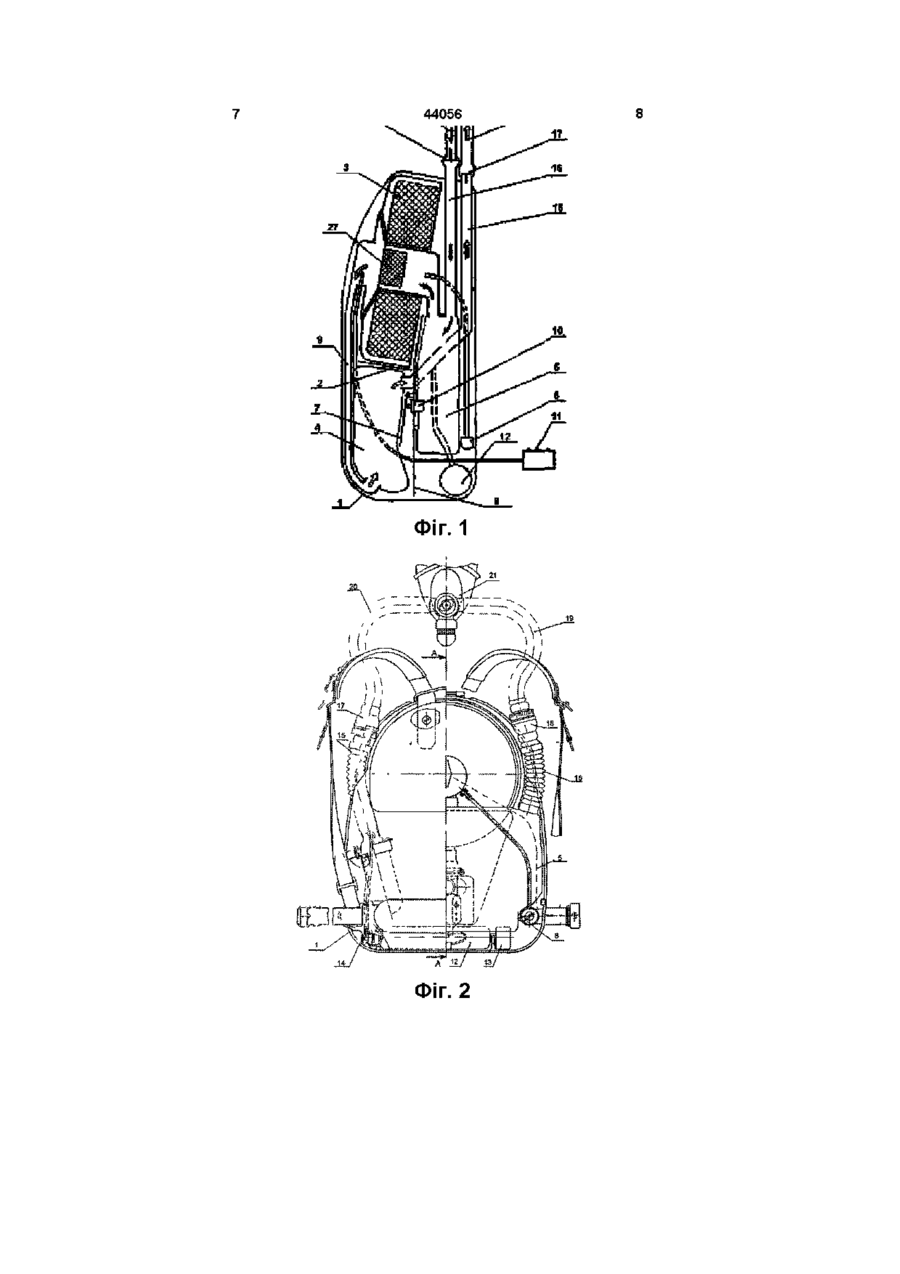

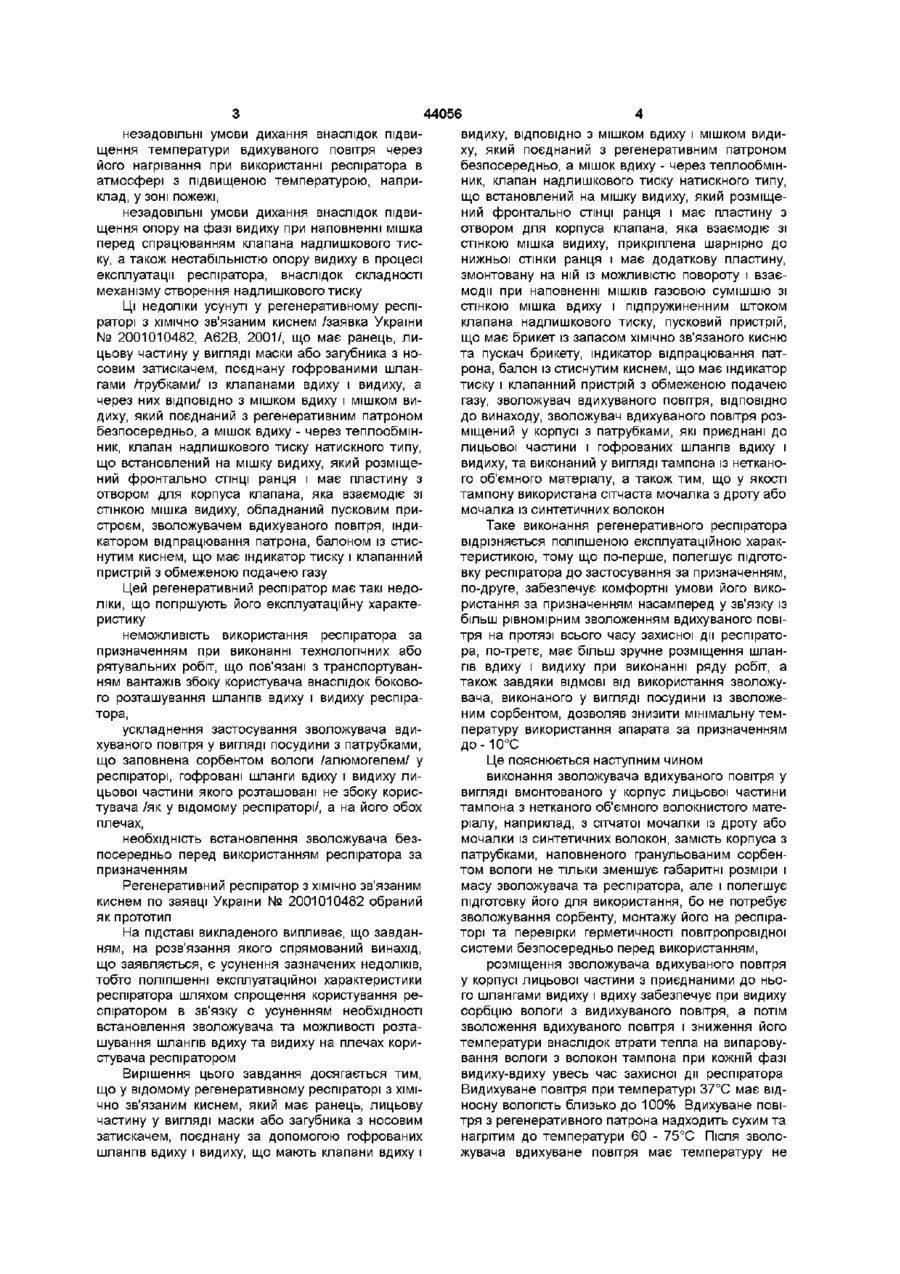

1 Регенеративний респіратор з ХІМІЧНО зв'язаним киснем, який має ранець, лицьову частину у вигляді маски або загубника з носовим затискачем, поєднану за допомогою гофрованих шлангів вдиху і видиху, що мають клапани вдиху і видиху, ВІДПОВІДНО з мішком вдиху і мішком видиху, який поєднаний з регенеративним патроном безпосередньо, а мішок вдиху - через теплообмінник, клапан надлишкового тиску натискного типу, що встановлений на мішку видиху, який розміщений фронтально СТІНЦІ ранця і має пластину з отвором для корпуса клапана, яка взаємодіє зі стінкою мішка видиху, прикріплена шарнірно до нижньої стінки ранця і має додаткову пластину, змонтовану на ній із можливістю повороту і взаємодії при наповненні МІШКІВ газовою сумішшю зі стінкою мішка вдиху і підпружиненим штоком клапана надлишкового тиску, пусковий пристрій, що має брикет із запасом ХІМІЧНО зв'язаного кисню та пускач брикету, індикатор відпрацювання патрона, балон із стиснутим киснем, що має індикатор тиску і клапанний пристрій з обмеженою подачею газу, зволожувач вдихуваного повітря, який відрізняється тим, що зволожувач вдихуваного повітря, розміщений у корпусі з патрубками, які приєднані до лицьової частини і гофрованих шлангів вдиху і видиху, та виконаний у вигляді тампону із нетканого об'ємного матеріалу 2 Регенеративний респіратор за п 1, який відрізняється тим, що у як тампон, використана сітчаста мочалка з дроту 3 Регенеративний респіратор за п 1, який відрізняється тим, що у як тампон використана мочалка із синтетичних волокон (О Винахід належить до пристроїв для захисту органів дихання людини від впливу непридатної для дихання атмосфери при гірничорятувальних і технічних роботах у вугільній і інших галузях промисловості при його використанні у різних умовах навколишнього середовища та різних енерговитратах при виконанні роботи Відомий респіратор з ХІМІЧНО зв'язаним киснем /патент України № 13344, А62В7/08, 1997/, що має ранець, лицьову частину у вигляді маски або загубника з носовим затискачем, клапани вдиху і видиху, поєднані гофрованими шлангами ВІДПОВІДНО з мішками вдиху і видиху, що поєднуються з регенеративним патроном, клапан надлишкового тиску натискного типу, який установлений на СТІНЦІ мішка видиху, приєднаного до патрубка патрона через проміжну камеру, при цьому стінка мішка видиху з клапаном розміщена фронтально СТІНЦІ ранця з можливістю взаємодії з нею підпружиненого штока цього клапана, а камера має хиткий двуплечий важіль, одне плече якого виконано у вигляді П подібної рамки з закріпленою на ній пластиною, яка взаємодіє зі стінкою мішка і має отвір для клапана, а інше плече виконане у вигляді вільних КІНЦІВ рамки, до яких прикріплені КІНЦІ пружини розтягу, що охоплює корпус камери Цей регенеративний респіратор має такі недоліки відсутній пристрій /індикатор/, що вказує ступінь відпрацювання кисневовмісної речовини у регенеративному патроні в процесі роботи дихального апарата При використанні респіратора за призначенням необхідно мати годинник для відліку часу дихання в апараті, відсутній пусковий пристрій, що забезпечує користувача респіратора киснем у початковий період У зв'язку з цим після включення в респіратор деякий час втрачається на "роздихання" регенеративного патрона, що до того ж потребує, ВІДПОВІДНИХ навичок при виконанні цієї операції, ю о 44056 незадовільні умови дихання внаслідок підвивидиху, ВІДПОВІДНО з мішком вдиху і мішком видищення температури вдихуваного повітря через ху, який поєднаний з регенеративним патроном його нагрівання при використанні респіратора в безпосередньо, а мішок вдиху - через теплообмінатмосфері з підвищеною температурою, наприник, клапан надлишкового тиску натискного типу, клад, у зоні пожежі, що встановлений на мішку видиху, який розміщенезадовільні умови дихання внаслідок підвиний фронтально СТІНЦІ ранця і має пластину з щення опору на фазі видиху при наповненні мішка отвором для корпуса клапана, яка взаємодіє зі перед спрацюванням клапана надлишкового тисстінкою мішка видиху, прикріплена шарнірно до ку, а також нестабільністю опору видиху в процесі нижньої стінки ранця і має додаткову пластину, експлуатації респіратора, внаслідок складності змонтовану на ній із можливістю повороту і взаємеханізму створення надлишкового тиску модії при наповненні МІШКІВ газовою сумішшю зі стінкою мішка вдиху і підпружиненним штоком Ці недоліки усунуті у регенеративному респіклапана надлишкового тиску, пусковий пристрій, раторі з ХІМІЧНО зв'язаним киснем /заявка України що має брикет із запасом ХІМІЧНО зв'язаного кисню № 2001010482, А62В, 2001/, що має ранець, лита пускач брикету, індикатор відпрацювання патцьову частину у вигляді маски або загубника з норона, балон із стиснутим киснем, що має індикатор совим затискачем, поєднану гофрованими шлантиску і клапанний пристрій з обмеженою подачею гами Грубками/ із клапанами вдиху і видиху, а газу, зволожувач вдихуваного повітря, ВІДПОВІДНО через них ВІДПОВІДНО з мішком вдиху і мішком видо винаходу, зволожувач вдихуваного повітря роздиху, який поєднаний з регенеративним патроном міщений у корпусі з патрубками, які приєднані до безпосередньо, а мішок вдиху - через теплообмінлицьової частини і гофрованих шлангів вдиху і ник, клапан надлишкового тиску натискного типу, видиху, та виконаний у вигляді тампона із нетканощо встановлений на мішку видиху, який розміщего об'ємного матеріалу, а також тим, що у якості ний фронтально СТІНЦІ ранця і має пластину з тампону використана сітчаста мочалка з дроту або отвором для корпуса клапана, яка взаємодіє зі мочалка із синтетичних волокон стінкою мішка видиху, обладнаний пусковим пристроєм, зволожувачем вдихуваного повітря, індиТаке виконання регенеративного респіратора катором відпрацювання патрона, балоном із стисвідрізняється поліпшеною експлуатаційною харакнутим киснем, що має індикатор тиску і клапанний теристикою, тому що по-перше, полегшує підготопристрій з обмеженою подачею газу вку респіратора до застосування за призначенням, Цей регенеративний респіратор має такі недоліки, що погіршують його експлуатаційну характеристику неможливість використання респіратора за призначенням при виконанні технологічних або рятувальних робіт, що пов'язані з транспортуванням вантажів збоку користувача внаслідок бокового розташування шлангів вдиху і видиху респіратора, ускладнення застосування зволожувача вдихуваного повітря у вигляді посудини з патрубками, що заповнена сорбентом вологи /алюмогелем/ у респіраторі, гофровані шланги вдиху і видиху лицьової частини якого розташовані не збоку користувача /як у відомому респіраторі/, а на його обох плечах, необхідність встановлення зволожувача безпосередньо перед використанням респіратора за призначенням Регенеративний респіратор з ХІМІЧНО зв'язаним киснем по заявці України № 2001010482 обраний як прототип На підставі викладеного випливає, що завданням, на розв'язання якого спрямований винахід, що заявляється, є усунення зазначених недоліків, тобто поліпшенні експлуатаційної характеристики респіратора шляхом спрощення користування респіратором в зв'язку с усуненням необхідності встановлення зволожувача та можливості розташування шлангів вдиху та видиху на плечах користувача респіратором Вирішення цього завдання досягається тим, що у відомому регенеративному респіраторі з ХІМІЧНО зв'язаним киснем, який має ранець, лицьову частину у вигляді маски або загубника з носовим затискачем, поєднану за допомогою гофрованих шлангів вдиху і видиху, що мають клапани вдиху і по-друге, забезпечує комфортні умови його використання за призначенням насамперед у зв'язку із більш рівномірним зволоженням вдихуваного повітря на протязі всього часу захисної дії респіратора, по-третє, має більш зручне розміщення шлангів вдиху і видиху при виконанні ряду робіт, а також завдяки ВІДМОВІ ВІД використання зволожувача, виконаного у вигляді посудини із зволоженим сорбентом, дозволяв знизити мінімальну температуру використання апарата за призначенням до- 10°С Це пояснюється наступним чином виконання зволожувача вдихуваного повітря у вигляді вмонтованого у корпус лицьової частини тампона з нетканого об'ємного волокнистого матеріалу, наприклад, з сітчатої мочалки із дроту або мочалки із синтетичних волокон, замість корпуса з патрубками, наповненого гранульованим сорбентом вологи не тільки зменшує габаритні розміри і масу зволожувача та респіратора, але і полегшує підготовку його для використання, бо не потребує зволожування сорбенту, монтажу його на респіраторі та перевірки герметичності повітропровідної системи безпосередньо перед використанням, розміщення зволожувача вдихуваного повітря у корпусі лицьової частини з приєднаними до нього шлангами видиху і вдиху забезпечує при видиху сорбцію вологи з видихуваного повітря, а потім зволоження вдихуваного повітря і зниження його температури внаслідок втрати тепла на випаровування вологи з волокон тампона при кожній фазі видиху-вдиху увесь час захисної дії респіратора Видихуване повітря при температурі 37°С має відносну вологість близько до 100% Вдихуване повітря з регенеративного патрона надходить сухим та нагрітим до температури 60 - 75°С Після зволожувача вдихуване повітря має температуру не більше 26 - 40°С, в залежності від температури навколишнього середовища і енерговитрат користувача апаратом при виконанні робіт Сутність винаходу пояснюється кресленнями, де на фиг 1 показана принципова схема респіратора, на фіг 2 показаний регенеративний респіратор, загальний вигляд, на фіг 3 показаний перетин А-А фіг 2, на фіг 4 показаний перетин Б-Б фіг З Респіратор /фіг 1, 2, 3/ складається з жорсткого ранця 1, розділеного перегородкою 2 на два ВІДСІКИ, регенеративного патрона 3, розміщеного у верхньому відсіку, мішка вдиху 4, мішка видиху 5, пластин 6 і 7, пускача 8, розміщених у нижньому відсіку і теплообмінника 9 До мішка видиху 5 прилягає пластина 6 з отвором для клапана надлишкового тиску 10, що шарнірно прикріплена до нижньої частини ранця Пластина 7 змонтована на пластині 6 із можливістю повороту і взаємодії з мішком вдиху 4 і підпружиненим штоком клапана 10, Мішок вдиху 4 приєднаний до патрубка теплообмінника 9, який у свою чергу прикріплений до патрона З У зоні кріплення патрона 3 теплообмінник 9 має патрубок із термодатчиком індикатора II відпрацювання регенеративного патрона 3 Мішок видиху 5 приєднаний до іншого патрубку патрона З У нижній частині ранця І під мішком видиху 5 розміщений балон 12 для стиснутого кисню або поєднані з коробками, в яких встановлені клапани вдиху 17 і видиху 18 Коробки клапанів 17 і 18 гофрованими шлангами 19 і 20 поєднані з лицьовою частиною 21 У якості лицьової частини-може бути використана маска і/або загубник з носовим затискачем /не показана на кресленні/ Лицьова частина 21 має коробку 22 /фіг 4/ з патрубками 7 коробці 22 розміщений зволожувач 23 вдихуваного повітря, який виконаний у вигляді тампону із нетканого об'ємного волокнистого матеріалу, наприклад, сітчастої мочалки із дроту, або мочалки із синтетичних волокон Ранець 1 респіратора в робочому положенні розміщується на спині людини Для цього він обладнаний ПІДВІСНОЮ системою, яка складається з 44056 двох плечових ременів 24 і поясного ременя 25, прикріплених до кришки ранця 26 Пусковий пристрій має брикет 27 із запасом ХІМІЧНО зв'язаного кисню і пускач 8 до нього Пускач 8 має корпус із кришкою, до якої прикріплена трубка У порожнині корпуса пускача змонтована еластична /гумова/ посудина з ІНІЦІЮЮЧОЮ рідиною У якості ІНІЦІЮЮЧОІ рідини для розкладання брикету 27 використовується вода в теплий час року або розчин сірчаної кислоти в холодний час року Посудина захищена кришкою від спрацювання при випадковому натискуванні Респіратор працює наступним чином Видихуване людиною повітря, що містить дюксид вуглецю і пари води, через лицьову частину 21, коробку 22 та зволожувач 23, шланги видиху 19 і 16, клапан видиху 18 і мішок 5 видиху надходить у регенеративний патрон 3, споряджений кисневовмісною речовиною /надпероксидом калію КСЫ ДО відбувається регенерація видихуваного повітря, тобто дюксид вуглецю і волога поглинаються речовиною, внаслідок чого виділяється кисень Потім очищене і збагачене киснем повітря надходить у теплообмінник 9 і далі в мішок вдиху 4 Вдихуване з мішка вдиху 4 повітря надходить через шланг вдиху 15, клапан вдиху 17, гофрований шланг 20 у коробку 22 та зволожувач 23 лицьової частини 21 і далі в дихальні шляхи людини Рух повітря при диханні здійснюється по замкнутому колу завжди в одному напрямку при видиху відчиняється клапан видиху, при вдиху клапан вдиху Таке виконання регенеративного респіратора відрізняється поліпшеною експлуатаційною характеристикою, спрощує користування респіратором шляхом усунення додаткових операцій та зручного розташування гофрованих шлангів, що дозволяє зменшити витрати енергії робітника при виконанні робіт і, таким чином, значно зменшити стомлювання користувача апаратом, а також знижує мінімальну температуру, при якій може бути використаний апарат за призначенням Фіг. 1 Фіг. 2 44056 10 A-A Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
