Формула / Реферат

Канал вимірювання похилої дальності до літальних апаратів для ЛВС, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою (Лн), блок дефлекторів, перемикач для частот міжмодових бітів Dnм і 2Dnм, призмудля частоти міжмодових бітів Dnм, передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових бітів, формувач імпульсів, тригер, схему "і", лічильник, фільтр із заданою смугою пропускання, детектор, диференційовну оптику, підсилювач, фільтр, диференційовний ланцюжок, випрямляч, електронно-цифрову обчислювальну машину та блок відображення інформації про вимірювальну похилу дальність, який відрізняється тим, що після Лн додатково введено селектор подовжніх мод з дефлектором.

Текст

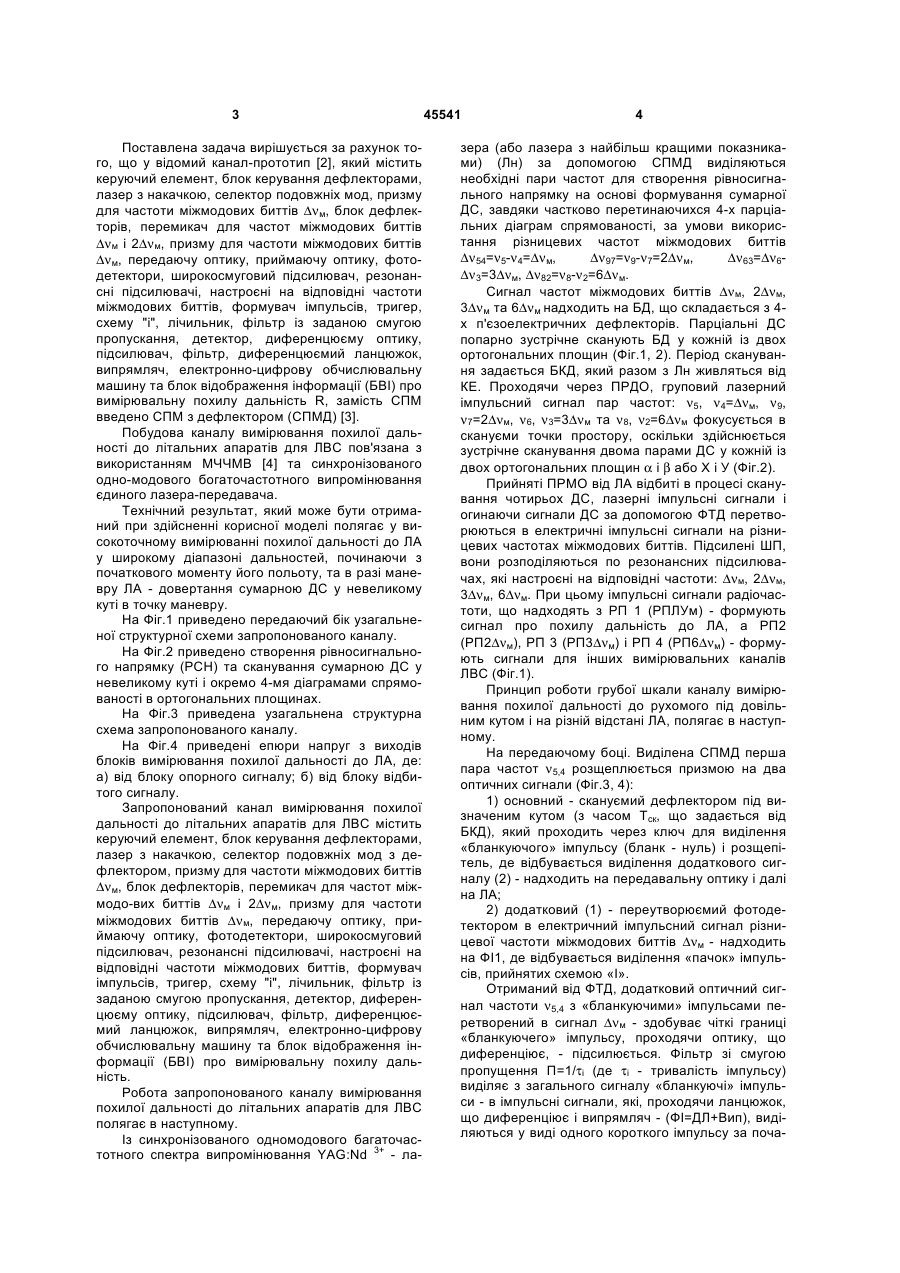

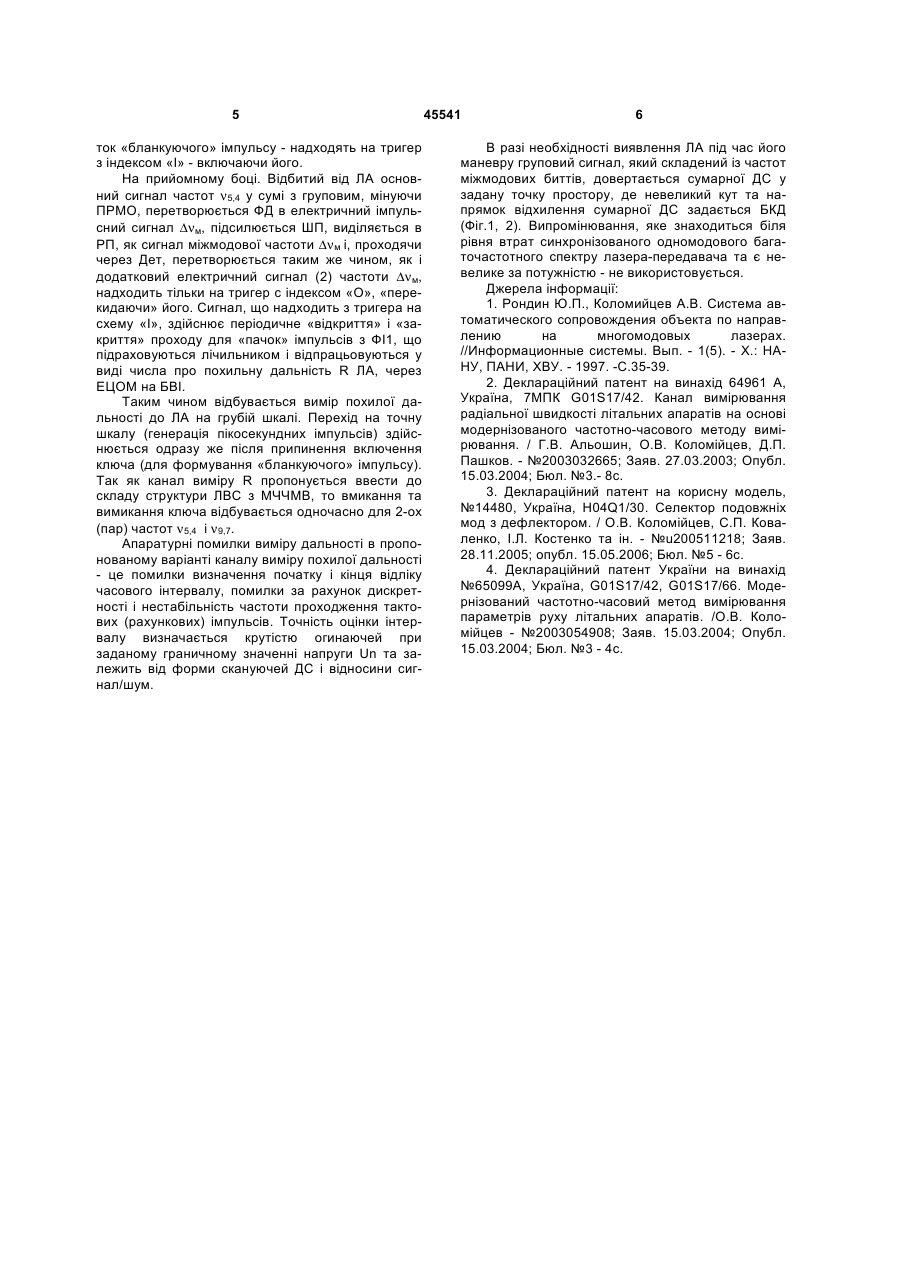

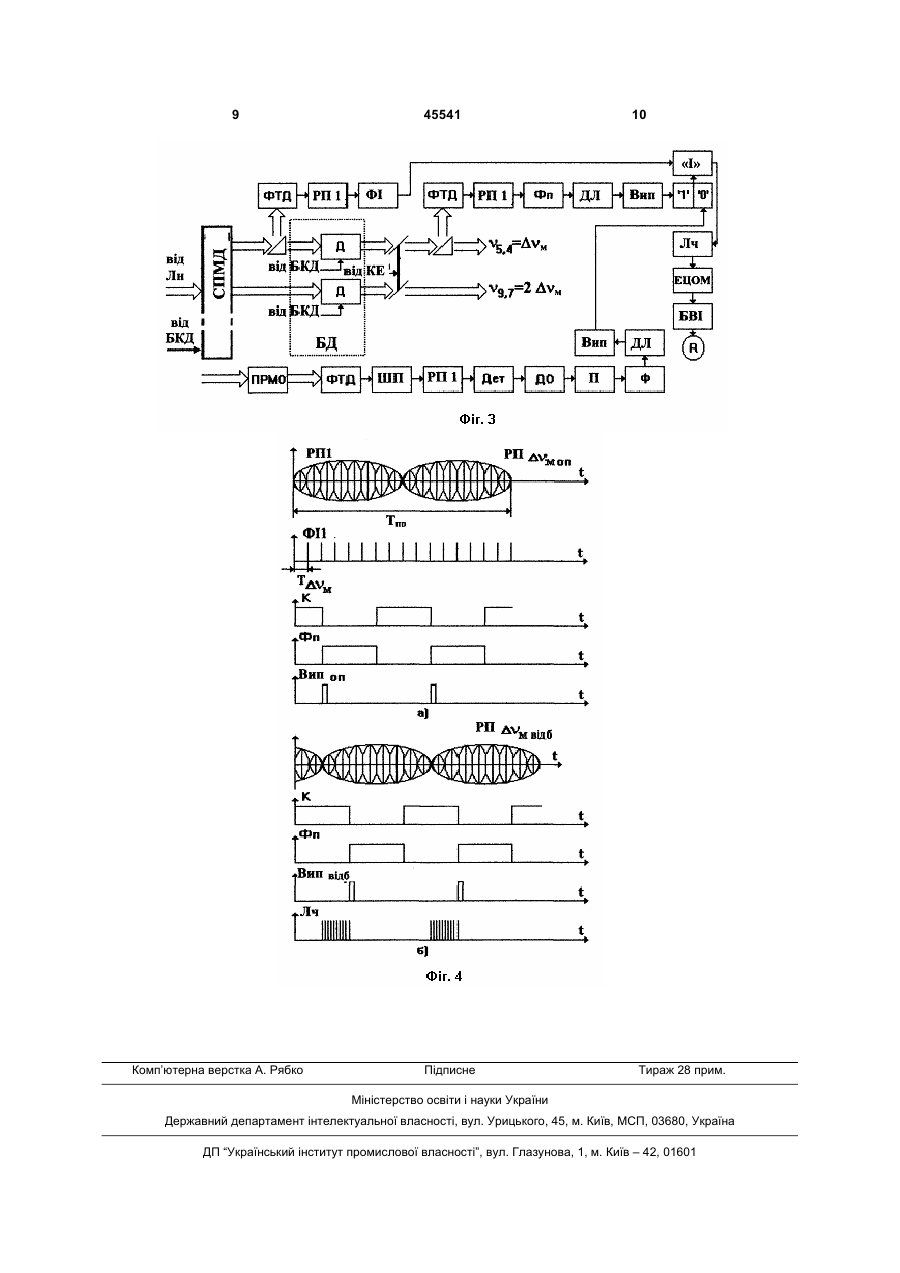

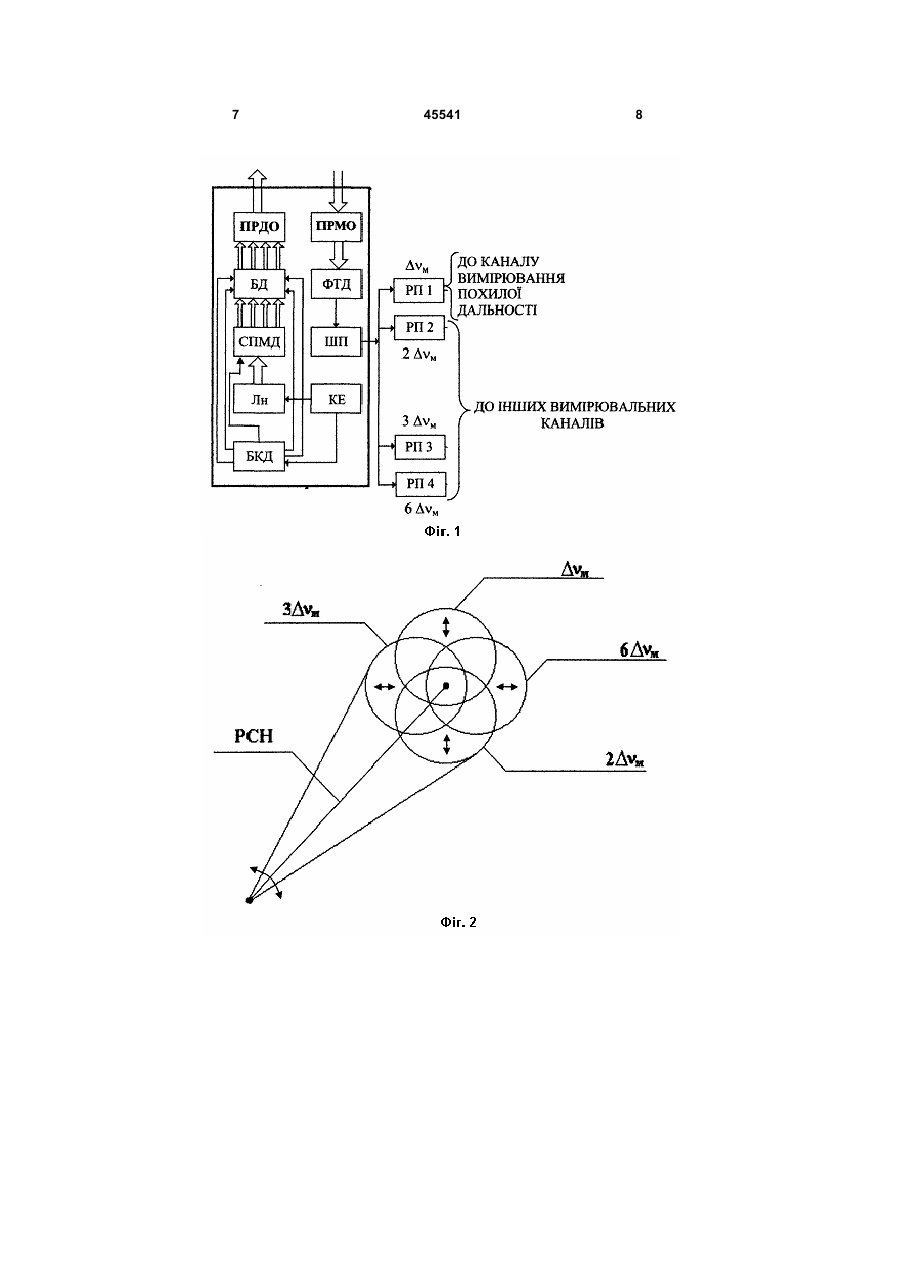

Канал вимірювання похилої дальності до літальних апаратів для ЛВС, який містить керуючий 3 Поставлена задача вирішується за рахунок того, що у відомий канал-прототип [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, призму для частоти міжмодових биттів ∆νм, блок дефлекторів, перемикач для частот міжмодових биттів ∆νм і 2∆νм, призму для частоти міжмодових биттів ∆νм, передаючу оптику, приймаючу оптику, фотодетектори, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер, схему "і", лічильник, фільтр із заданою смугою пропускання, детектор, диференцюєму оптику, підсилювач, фільтр, диференцюємий ланцюжок, випрямляч, електронно-цифрову обчислювальну машину та блок відображення інформації (БВІ) про вимірювальну похилу дальність R, замість СПМ введено СПМ з дефлектором (СПМД) [3]. Побудова каналу вимірювання похилої дальності до літальних апаратів для ЛВС пов'язана з використанням МЧЧМВ [4] та синхронізованого одно-модового богаточастотного випромінювання єдиного лазера-передавача. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні похилої дальності до ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, та в разі маневру ЛА - довертання сумарною ДС у невеликому куті в точку маневру. На Фіг.1 приведено передаючий бік узагальненої структурної схеми запропонованого каналу. На Фіг.2 приведено створення рівносигнального напрямку (РСН) та сканування сумарною ДС у невеликому куті і окремо 4-мя діаграмами спрямованості в ортогональних площинах. На Фіг.3 приведена узагальнена структурна схема запропонованого каналу. На Фіг.4 приведені епюри напруг з виходів блоків вимірювання похилої дальності до ЛА, де: а) від блоку опорного сигналу; б) від блоку відбитого сигналу. Запропонований канал вимірювання похилої дальності до літальних апаратів для ЛВС містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод з дефлектором, призму для частоти міжмодових биттів ∆νм, блок дефлекторів, перемикач для частот міжмодо-вих биттів ∆νм і 2∆νм, призму для частоти міжмодових биттів ∆νм, передаючу оптику, приймаючу оптику, фотодетектори, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер, схему "і", лічильник, фільтр із заданою смугою пропускання, детектор, диференцюєму оптику, підсилювач, фільтр, диференцюємий ланцюжок, випрямляч, електронно-цифрову обчислювальну машину та блок відображення інформації (БВІ) про вимірювальну похилу дальність. Робота запропонованого каналу вимірювання похилої дальності до літальних апаратів для ЛВС полягає в наступному. Із синхронізованого одномодового багаточас3+ - латотного спектра випромінювання YAG:Nd 45541 4 зера (або лазера з найбільш кращими показниками) (Лн) за допомогою СПМД виділяються необхідні пари частот для створення рівносигнального напрямку на основі формування сумарної ДС, завдяки частково перетинаючихся 4-х парціальних діаграм спрямованості, за умови використання різницевих частот міжмодових биттів ∆ν54=ν5-ν4=∆νм, ∆ν97=ν9-ν7=2∆νм, ∆ν63=∆ν6∆ν3=3∆νм, ∆ν82=ν8-ν2=6∆νм. Сигнал частот міжмодових биттів ∆νм, 2∆νм, 3∆νм та 6∆νм надходить на БД, що складається з 4х п'єзоелектричних дефлекторів. Парціальні ДС попарно зустрічне сканують БД у кожній із двох ортогональних площин (Фіг.1, 2). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот: ν5, ν4=∆νм, ν9, ν7=2∆νм, ν6, ν3=3∆νм та ν8, ν2=6∆νм фокусується в скануєми точки простору, оскільки здійснюється зустрічне сканування двома парами ДС у кожній із двох ортогональних площин α і β або Х і У (Фіг.2). Прийняті ПРМО від ЛА відбиті в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючи сигнали ДС за допомогою ФТД перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені ШП, вони розподіляються по резонансних підсилювачах, які настроєні на відповідні частоти: ∆νм, 2∆νм, 3∆νм, 6∆νм. При цьому імпульсні сигнали радіочастоти, що надходять з РП 1 (РПЛУм) - формують сигнал про похилу дальність до ЛА, а РП2 (РП2∆νм), РП 3 (PП3∆νм) і РП 4 (РП6∆νм) - формують сигнали для інших вимірювальних каналів ЛВС (Фіг.1). Принцип роботи грубої шкали каналу вимірювання похилої дальності до рухомого під довільним кутом і на різній відстані ЛА, полягає в наступному. На передаючому боці. Виділена СПМД перша пара частот ν5,4 розщеплюється призмою на два оптичних сигнали (Фіг.3, 4): 1) основний - скануємий дефлектором під визначеним кутом (з часом Тск, що задається від БКД), який проходить через ключ для виділення «бланкуючого» імпульсу (бланк - нуль) і розщепітель, де відбувається виділення додаткового сигналу (2) - надходить на передавальну оптику і далі на ЛА; 2) додатковий (1) - переутворюємий фотодетектором в електричний імпульсний сигнал різницевої частоти міжмодових биттів ∆νм - надходить на ФІ1, де відбувається виділення «пачок» імпульсів, прийнятих схемою «І». Отриманий від ФТД, додатковий оптичний сигнал частоти ν5,4 з «бланкуючими» імпульсами перетворений в сигнал ∆νм - здобуває чіткі границі «бланкуючего» імпульсу, проходячи оптику, що диференціює, - підсилюється. Фільтр зі смугою пропущення П=1/τі (де τі - тривалість імпульсу) виділяє з загального сигналу «бланкуючі» імпульси - в імпульсні сигнали, які, проходячи ланцюжок, що диференціює і випрямляч - (ФІ=ДЛ+Вип), виділяються у виді одного короткого імпульсу за поча 5 ток «бланкуючого» імпульсу - надходять на тригер з індексом «І» - включаючи його. На прийомному боці. Відбитий від ЛА основний сигнал частот ν5,4 у сумі з груповим, мінуючи ПРМО, перетворюється ФД в електричний імпульсний сигнал ∆νм, підсилюється ШП, виділяється в РП, як сигнал міжмодової частоти ∆νм і, проходячи через Дет, перетворюється таким же чином, як і додатковий електричний сигнал (2) частоти ∆νм, надходить тільки на тригер с індексом «О», «перекидаючи» його. Сигнал, що надходить з тригера на схему «І», здійснює періодичне «відкриття» і «закриття» проходу для «пачок» імпульсів з ФІ1, що підраховуються лічильником і відпрацьовуються у виді числа про похильну дальність R ЛА, через ЕЦОМ на БВІ. Таким чином відбувається вимір похилої дальності до ЛА на грубій шкалі. Перехід на точну шкалу (генерація пікосекундних імпульсів) здійснюється одразу же після припинення включення ключа (для формування «бланкуючого» імпульсу). Так як канал виміру R пропонується ввести до складу структури ЛВС з МЧЧМВ, то вмикання та вимикання ключа відбувається одночасно для 2-ох (пар) частот ν5,4 і ν9,7. Апаратурні помилки виміру дальності в пропонованому варіанті каналу виміру похилої дальності - це помилки визначення початку і кінця відліку часового інтервалу, помилки за рахунок дискретності і нестабільність частоти проходження тактових (рахункових) імпульсів. Точність оцінки інтервалу визначається крутістю огинаючей при заданому граничному значенні напруги Un та залежить від форми скануючей ДС і відносини сигнал/шум. 45541 6 В разі необхідності виявлення ЛА під час його маневру груповий сигнал, який складений із частот міжмодових биттів, довертається сумарної ДС у задану точку простору, де невеликий кут та напрямок відхилення сумарної ДС задається БКД (Фіг.1, 2). Випромінювання, яке знаходиться біля рівня втрат синхронізованого одномодового багаточастотного спектру лазера-передавача та є невелике за потужністю - не використовується. Джерела інформації: 1. Рондин Ю.П., Коломийцев А.В. Система автоматического сопровождения объекта по направлению на многомодовых лазерах. //Информационные системы. Вып. - 1(5). - X.: НАНУ, ПАНИ, ХВУ. - 1997. -С.35-39. 2. Деклараційний патент на винахід 64961 А, Україна, 7МПК G01S17/42. Канал вимірювання радіальної швидкості літальних апаратів на основі модернізованого частотно-часового методу вимірювання. / Г.В. Альошин, О.В. Коломійцев, Д.П. Пашков. - №2003032665; Заяв. 27.03.2003; Опубл. 15.03.2004; Бюл. №3.- 8с. 3. Деклараційний патент на корисну модель, №14480, Україна, Н04Q1/30. Селектор подовжніх мод з дефлектором. / О.В. Коломійцев, С.П. Коваленко, І.Л. Костенко та ін. - №u200511218; Заяв. 28.11.2005; опубл. 15.05.2006; Бюл. №5 - 6с. 4. Деклараційний патент України на винахід №65099А, Україна, G01S17/42, G01S17/66. Модернізований частотно-часовий метод вимірювання параметрів руху літальних апаратів. /О.В. Коломійцев - №2003054908; Заяв. 15.03.2004; Опубл. 15.03.2004; Бюл. №3 - 4с. 7 45541 8 9 Комп’ютерна верстка А. Рябко 45541 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Channel for measurement of slant range to aircrafts for lvs

Автори англійською

Kolomiitsev Oleksii Volodymyrovych, Alioshyn Hennadii Vasyliovych, Bielimov Volodymyr Vasyliovych, Vasyliev Dmytro Hennadiiovych, Kadubenko Stanislav Valentynovych, Katunin Albert Mykolaiovych, Sidchenko Serhii Oleksandrovych, Tolstoluzska Olena Hennadiivna, Khudarkovskyi Kostiantyn Ihorovych

Назва патенту російською

Канал измерения наклонной дальности до летательных аппаратов для лвс

Автори російською

Коломийцев Алексей Владимирович, Алешин Геннадий Васильевич, Белимов Владимир Васильевич, Васильев Дмитрий Геннадьевич, Кадубенко Станислав Валентинович, Катунин Альберт Николаевич, Сидченко Сергей Александрович, Толстолузская Елена Геннадиевна, Хударковский Константин Игоревич

МПК / Мітки

МПК: G01S 17/42
