Номер патенту: 46803

Опубліковано: 17.06.2002

Автор: КОРТМАНН КАРЛ

Завантажити PDF файл.

Формула / Реферат

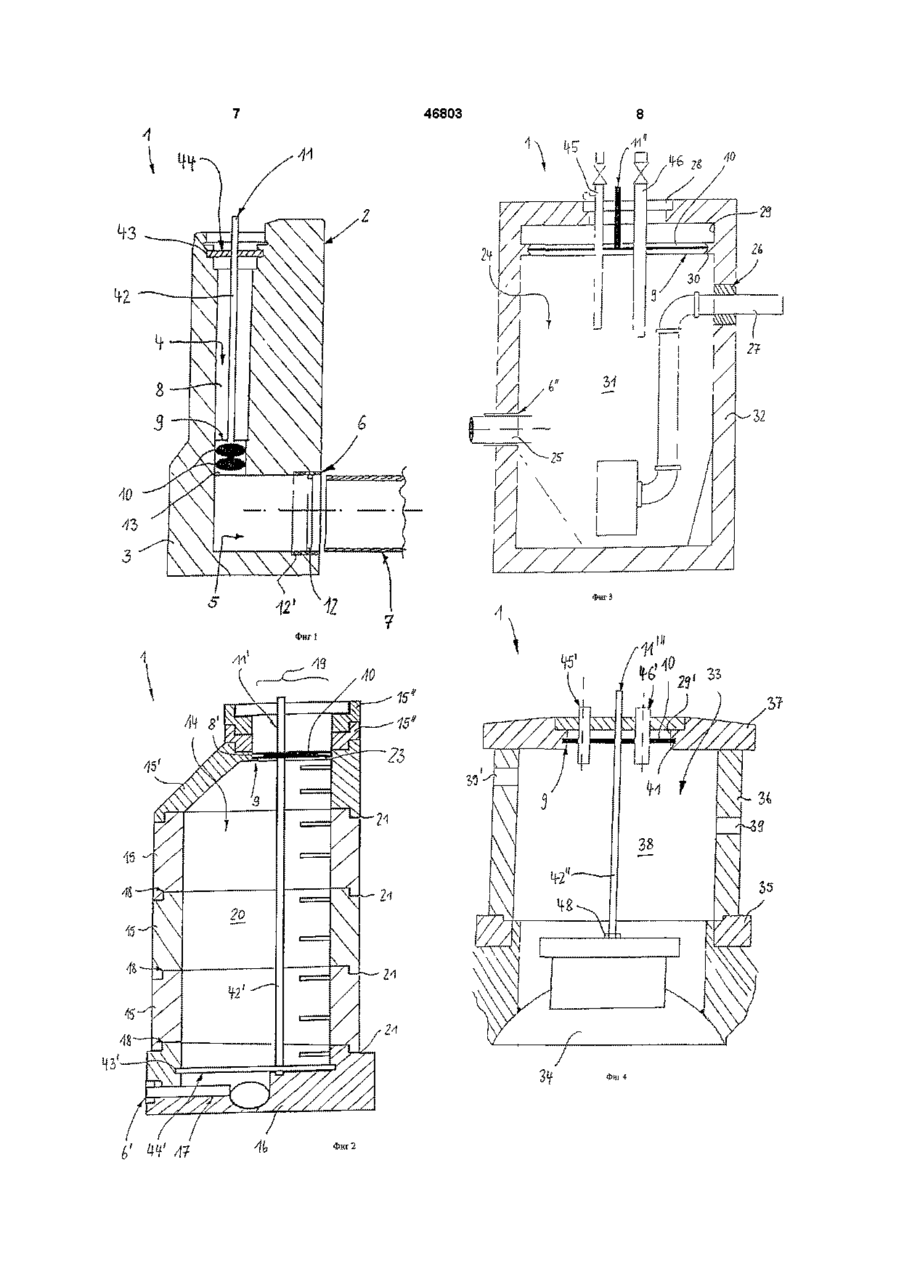

1. Канализационное сооружение, в частности, приемный колодец, смотровой колодец, состоящее из одной или нескольких бетонных полых частей (2, 15, 15', 24, 35, 36, 37) с, по меньшей мере, одним подсоединительным устройством для канализационной трубы (7, 17, 25, 27, 39, 39' ), причем канализационное сооружение (1) в герметичной позиции для проведения испытания принимает контрольное уплотнительное тело, отличающееся тем, что канализационное сооружение (1) на своей внутренней стенке (8, 8', 29) имеет определяющий герметичную позицию испытаний участок опорного профиля (9) для опирания, связанного с испытательным устройством (11) контрольного уплотнительного тела (10), и в канализационном сооружении (1) для фиксирования контрольного уплотнительного тела (10) и/или конструктивных деталей испытательного устройства (11) предусмотрены соответствующие удерживающие участки (23, 30, 43, 43', 41, 48).

2. Канализационное сооружение по п. 1, отличающееся тем, что в нем выполнено несколько расположенных на расстоянии друг от друга участков опорного профиля (9).

3. Канализационное сооружение по п. 1 или 2, отличающееся тем, что участок опорного профиля (9) выполнен для приема нескольких контрольных уплотнительных тел (10).

4. Канализационное сооружение по одному из пп. 1-3, отличающееся тем, что участок опорного профиля (9) имеет профиль поперечного сечения, соответствующий наружному контуру контрольного уплотнительного тела (10), и задает контрольному уплотнительному телу (10) определенную, обеспеченную геометрическим и/или силовым замыканием, позицию испытания.

5. Канализационное сооружение по одному из пп. 1-4, отличающееся тем, что участок опорного профиля (9) снабжен, по меньшей мере, одним, образующим удерживающую часть, приемным пазом (30) в качестве удерживающего участка для краевой области контрольного уплотнительного тела (10).

6. Канализационное сооружение по одному из пп. 1-5, отличающееся тем, что оно выполнено из нескольких насаженных друг на друга полых бетонных частей (15, 15') с образованием колодца (14), причем, по меньшей мере, расположенная в смонтированном состоянии в верхней части колодца бетонная полая часть (15') снабжена участком опорного профиля (9).

7. Канализационное сооружение по одному из пп. 1-6, отличающееся тем, что участок опорного профиля (9) в канализационном сооружении (1) определяет позицию испытания для контрольного уплотнительного тела (10) таким образом, что в одном процессе испытания одновременно можно контролировать плотность подсоединений всех канализационных труб (7, 17, 25, 27, 39, 39'), всей подсоединенной сети трубопроводов и канализационного сооружения (1) в области между бетонными полыми частями (15, 15', 35, 36, 37).

Текст

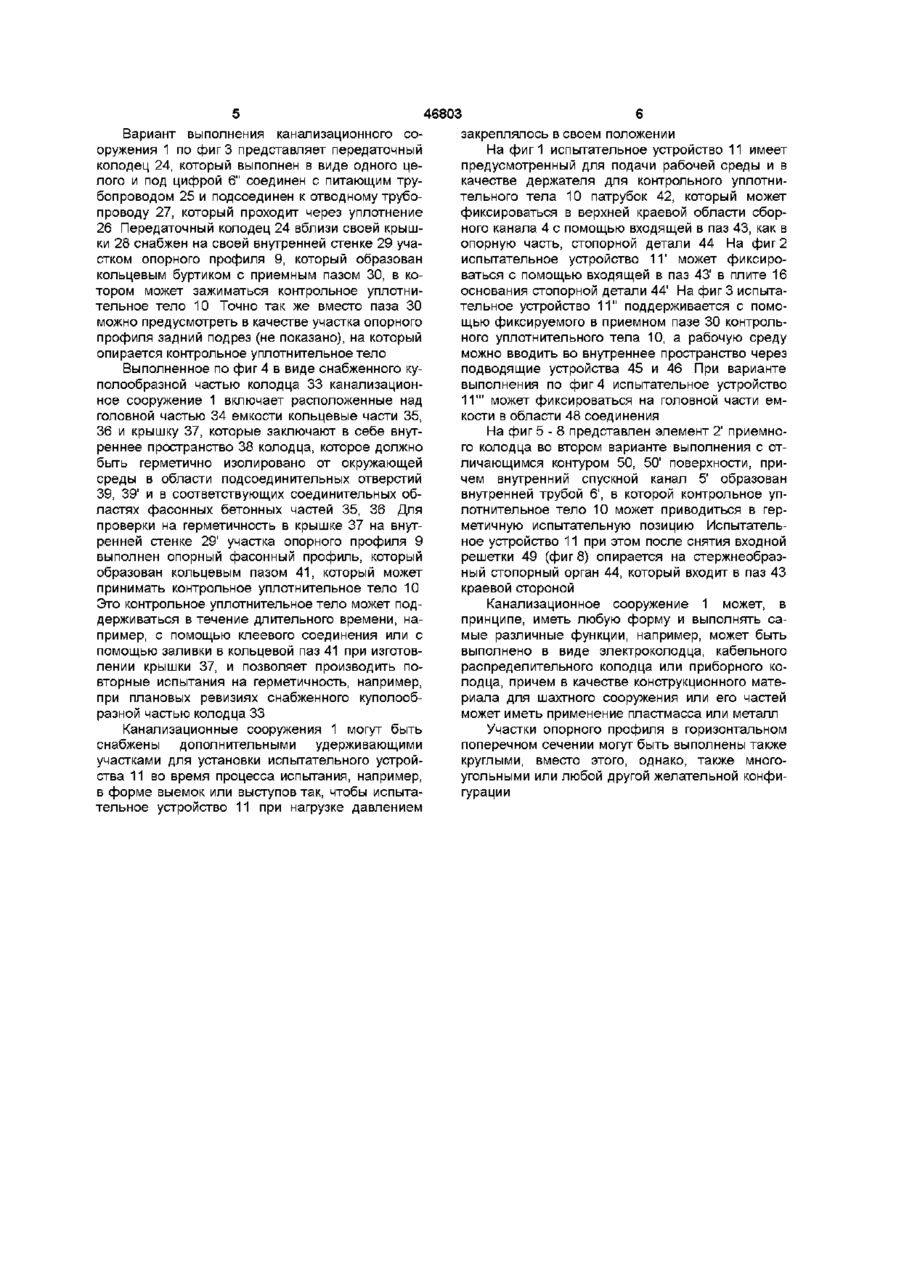

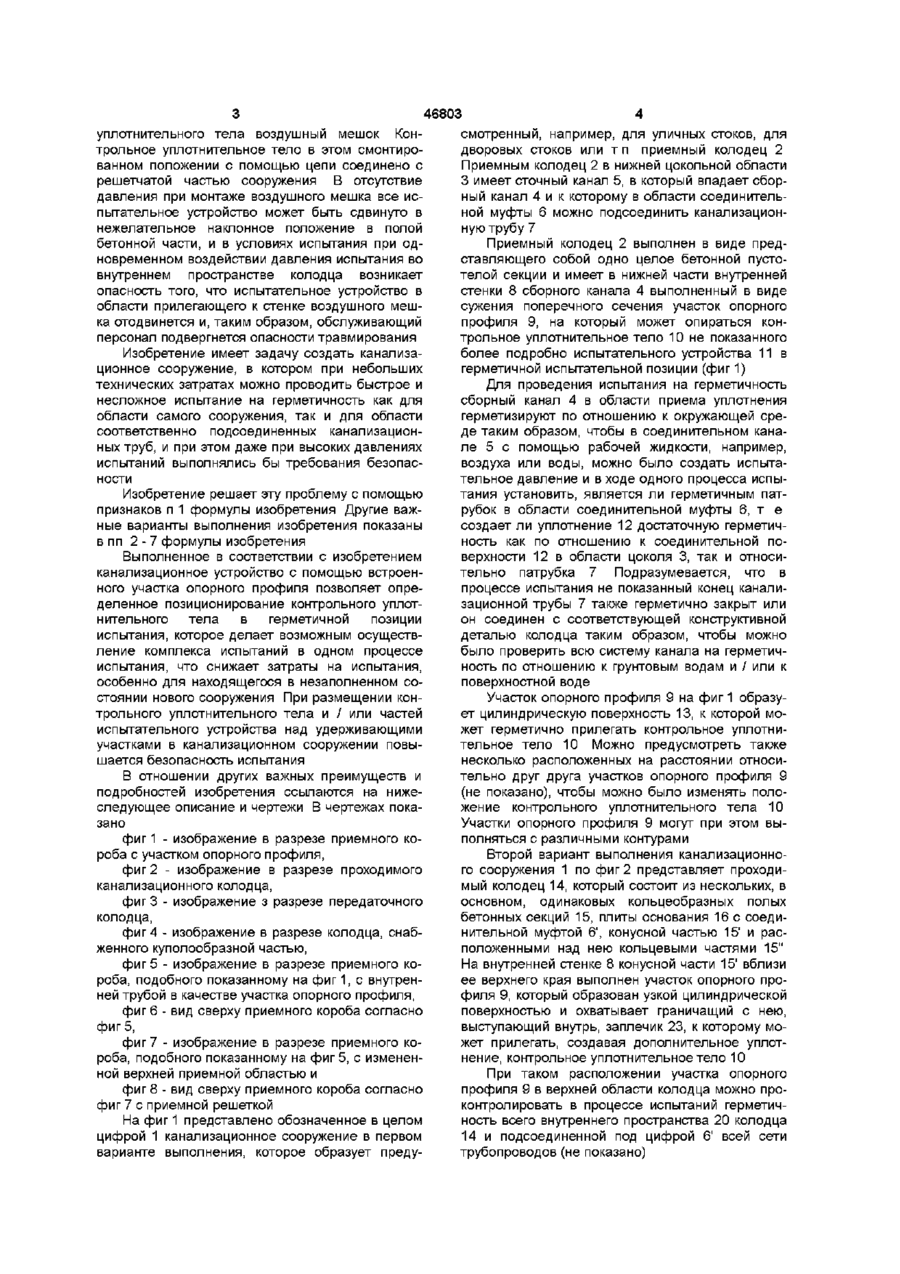

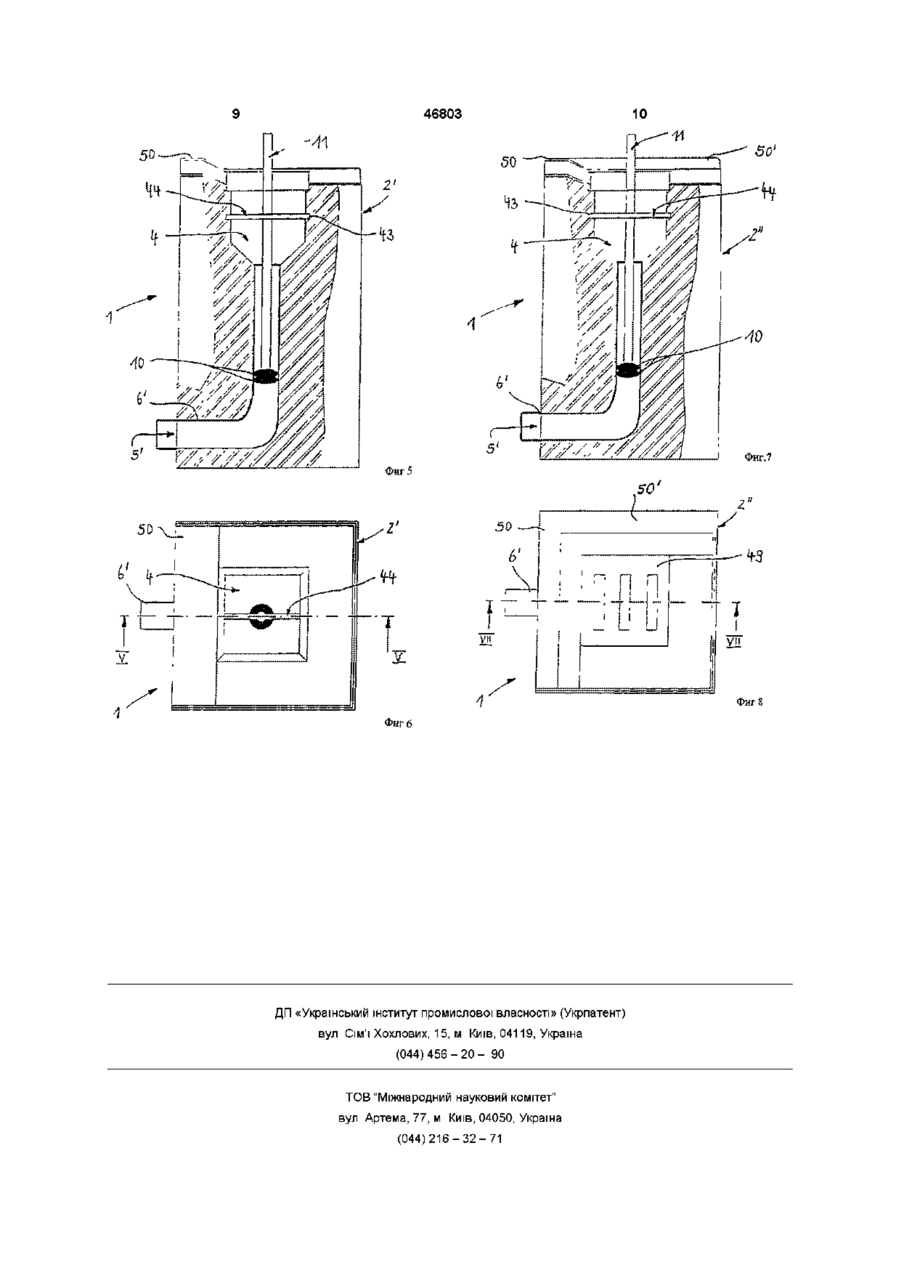

1 Канализационное сооружение, в частности, приемный колодец, смотровой колодец, состоящее из одной или нескольких бетонных полых частей (2, 15, 15', 24, 35, 36, 37) с, по меньшей мере, одним подсоединительным устройством для канализационной трубы (7, 17, 25, 27, 39, 39' ), причем канализационное сооружение (1) в герметичной позиции для проведения испытания принимает контрольное уплотнительное тело, отличающееся тем, что канализационное сооружение (1) на своей внутренней стенке (8, 8', 29) имеет определяющий герметичную позицию испытаний участок опорного профиля (9) для опирання, связанного с испытательным устройством (11) контрольного уплотнительного тела (10), и в канализационном сооружении (1) для фиксирования контрольного уплотнительного тела (10) и/или конструктивных деталей испытательного устройства (11) предусмотрены соответствующие удерживающие участки (23, 30, 43, 43', 41, 48) 2 Канализационное сооружение по п 1, отличающееся тем, что в нем выполнено несколько расположенных на расстоянии друг от друга участков опорного профиля (9) 3 Канализационное сооружение по п 1 или 2, отличающееся тем, что участок опорного профиля Изобретение относится к канализационному сооружению, в частности, выполненному в виде приемного колодца, смотрового колодца или т п , согласно ограничительной части п 1 формулы изобретения (9) выполнен для приема нескольких контрольных уплотнительныхтел (10) 4 Канализационное сооружение по одному из пп 1-3, отличающееся тем, что участок опорного профиля (9) имеет профиль поперечного сечения, соответствующий наружному контуру контрольного уплотнительного тела (10), и задает контрольному уплотнительному телу (10) определенную, обеспеченную геометрическим и/или силовым замыканием, позицию испытания 5 Канализационное сооружение по одному из пп 1-4, отличающееся тем, что участок опорного профиля (9) снабжен, по меньшей мере, одним, образующим удерживающую часть, приемным пазом (30) в качестве удерживающего участка для краевой области контрольного уплотнительного тела (10) 6 Канализационное сооружение по одному из пп 1-5, отличающееся тем, что оно выполнено из нескольких насаженных друг на друга полых бетонных частей (15, 15') с образованием колодца (14), причем, по меньшей мере, расположенная в смонтированном состоянии в верхней части колодца бетонная полая часть (15') снабжена участком опорного профиля (9) 7 Канализационное сооружение по одному из пп 1-6, отличающееся тем, что участок опорного профиля (9) в канализационном сооружении (1) определяет позицию испытания для контрольного уплотнительного тела (10) таким образом, что в одном процессе испытания одновременно можно контролировать плотность подсоединений всех канализационных труб (7, 17, 25, 27, 39, 39'), всей подсоединенной сети трубопроводов и канализационного сооружения (1) в области между бетонными полыми частями (15, 15', 35, 36, 37) Известное из патента США US-A-4 373 381 канализационное сооружение имеет несколько бетонных полых частей, причем верхняя в смонтированном положении часть в положении испытания принимает в качестве контрольного О го о 00 (О 46803 смотренный, например, для уличных стоков, для дворовых стоков или т п приемный колодец 2 Приемным колодец 2 в нижней цокольной области 3 имеет сточный канал 5, в который впадает сборный канал 4 и к которому в области соединительной муфты 6 можно подсоединить канализационную трубу 7 Приемный колодец 2 выполнен в виде представляющего собой одно целое бетонной пустотелой секции и имеет в нижней части внутренней стенки 8 сборного канала 4 выполненный в виде сужения поперечного сечения участок опорного профиля 9, на который может опираться контрольное уплотнительное тело 10 не показанного более подробно испытательного устройства 11 в Изобретение имеет задачу создать канализагерметичной испытательной позиции (фиг 1) ционное сооружение, в котором при небольших технических затратах можно проводить быстрое и Для проведения испытания на герметичность несложное испытание на герметичность как для сборный канал 4 в области приема уплотнения области самого сооружения, так и для области герметизируют по отношению к окружающей сресоответственно подсоединенных канализационде таким образом, чтобы в соединительном кананых труб, и при этом даже при высоких давлениях ле 5 с помощью рабочей жидкости, например, испытаний выполнялись бы требования безопасвоздуха или воды, можно было создать испытаности тельное давление и в ходе одного процесса испытания установить, является ли герметичным патИзобретение решает эту проблему с помощью рубок в области соединительной муфты 6, т е признаков п 1 формулы изобретения Другие важсоздает ли уплотнение 12 достаточную герметичные варианты выполнения изобретения показаны ность как по отношению к соединительной пов пп 2 - 7 формулы изобретения верхности 12 в области цоколя 3, так и относиВыполненное в соответствии с изобретением тельно патрубка 7 Подразумевается, что в канализационное устройство с помощью встроенпроцессе испытания не показанный конец каналиного участка опорного профиля позволяет опрезационной трубы 7 также герметично закрыт или деленное позиционирование контрольного уплотон соединен с соответствующей конструктивной нительного тела в герметичной позиции деталью колодца таким образом, чтобы можно испытания, которое делает возможным осуществбыло проверить всю систему канала на герметичление комплекса испытаний в одном процессе ность по отношению к грунтовым водам и / или к испытания, что снижает затраты на испытания, поверхностной воде особенно для находящегося в незаполненном состоянии нового сооружения При размещении конУчасток опорного профиля 9 на фиг 1 образутрольного уплотнительного тела и / или частей ет цилиндрическую поверхность 13, к которой моиспытательного устройства над удерживающими жет герметично прилегать контрольное уплотниучастками в канализационном сооружении повытельное тело 10 Можно предусмотреть также шается безопасность испытания несколько расположенных на расстоянии относительно друг друга участков опорного профиля 9 В отношении других важных преимуществ и (не показано), чтобы можно было изменять полоподробностей изобретения ссылаются на нижежение контрольного уплотнительного тела 10 следующее описание и чертежи В чертежах покаУчастки опорного профиля 9 могут при этом вызано полняться с различными контурами фиг 1 - изображение в разрезе приемного короба с участком опорного профиля, Второй вариант выполнения канализационнофиг 2 - изображение в разрезе проходимого го сооружения 1 по фиг 2 представляет проходиканализационного колодца, мый колодец 14, который состоит из нескольких, в основном, одинаковых кольцеобразных полых фигЗ - изображение з разрезе передаточного бетонных секций 15, плиты основания 16 с соедиколодца, нительной муфтой 6', конусной частью 15' и расфиг 4 - изображение в разрезе колодца, снабположенными над нею кольцевыми частями 15" женного куполообразной частью, На внутренней стенке 8 конусной части 15' вблизи фиг 5 - изображение в разрезе приемного коее верхнего края выполнен участок опорного пророба, подобного показанному на фиг 1, с внутренфиля 9, который образован узкой цилиндрической ней трубой в качестве участка опорного профиля, поверхностью и охватывает граничащий с нею, фиг 6 - вид сверху приемного короба согласно выступающий внутрь, заплечик 23, к которому мофиг 5, жет прилегать, создавая дополнительное уплотфиг 7 - изображение в разрезе приемного конение, контрольное уплотнительное тело 10 роба, подобного показанному на фиг 5, с измененной верхней приемной областью и При таком расположении участка опорного профиля 9 в верхней области колодца можно профиг 8 - вид сверху приемного короба согласно контролировать в процессе испытаний герметичфиг 7 с приемной решеткой ность всего внутреннего пространства 20 колодца На фиг 1 представлено обозначенное в целом 14 и подсоединенной под цифрой 6' всей сети цифрой 1 канализационное сооружение в первом трубопроводов (не показано) варианте выполнения, которое образует предууплотнительного тела воздушный мешок Контрольное уплотнительное тело в этом смонтированном положении с помощью цепи соединено с решетчатой частью сооружения В отсутствие давления при монтаже воздушного мешка все испытательное устройство может быть сдвинуто в нежелательное наклонное положение в полой бетонной части, и в условиях испытания при одновременном воздействии давления испытания во внутреннем пространстве колодца возникает опасность того, что испытательное устройство в области прилегающего к стенке воздушного мешка отодвинется и, таким образом, обслуживающий персонал подвергнется опасности травмирования 46803 закреплялось в своем положении На фиг 1 испытательное устройство 11 имеет предусмотренный для подачи рабочей среды и в качестве держателя для контрольного уплотнительного тела 10 патрубок 42, который может фиксироваться в верхней краевой области сборного канала 4 с помощью входящей в паз 43, как в опорную часть, стопорной детали 44 На фиг 2 испытательное устройство 11' может фиксироваться с помощью входящей в паз 43' в плите 16 основания стопорной детали 44' На фиг 3 испытательное устройство 11" поддерживается с помощью фиксируемого в приемном пазе 30 контрольного уплотнительного тела 10, а рабочую среду можно вводить во внутреннее пространство через подводящие устройства 45 и 46 При варианте Выполненное по фиг 4 в виде снабженного кувыполнения по фиг 4 испытательное устройство полообразной частью колодца 33 канализацион11'" может фиксироваться на головной части емное сооружение 1 включает расположенные над кости в области 48 соединения головной частью 34 емкости кольцевые части 35, 36 и крышку 37, которые заключают в себе внутНа фиг 5 - 8 представлен элемент 2' приемнореннее пространство 38 колодца, которое должно го колодца во втором варианте выполнения с отбыть герметично изолировано от окружающей личающимся контуром 50, 50' поверхности, присреды в области под соединительных отверстий чем внутренний спускной канал 5' образован 39, 39' и в соответствующих соединительных обвнутренней трубой 6', в которой контрольное упластях фасонных бетонных частей 35, 36 Для лотнительное тело 10 может приводиться в герпроверки на герметичность в крышке 37 на внутметичную испытательную позицию Испытательренней стенке 29' участка опорного профиля 9 ное устройство 11 при этом после снятия входной выполнен опорный фасонный профиль, который решетки 49 (фиг 8) опирается на стержнеобразобразован кольцевым пазом 41, который может ный стопорный орган 44, который входит в паз 43 принимать контрольное уплотнительное тело 10 краевой стороной Это контрольное уплотнительное тело может подКанализационное сооружение 1 может, в держиваться в течение длительного времени, напринципе, иметь любую форму и выполнять сапример, с помощью клеевого соединения или с мые различные функции, например, может быть помощью заливки в кольцевой паз 41 при изготоввыполнено в виде электроколодца, кабельного лении крышки 37, и позволяет производить пораспределительного колодца или приборного ковторные испытания на герметичность, например, лодца, причем в качестве конструкционного матепри плановых ревизиях снабженного куполообриала для шахтного сооружения или его частей разной частью колодца 33 может иметь применение пластмасса или металл Канализационные сооружения 1 могут быть Участки опорного профиля в горизонтальном снабжены дополнительными удерживающими поперечном сечении могут быть выполнены также участками для установки испытательного устройкруглыми, вместо этого, однако, также многоства 11 во время процесса испытания, например, угольными или любой другой желательной конфив форме выемок или выступов так, чтобы испытагурации тельное устройство 11 при нагрузке давлением Вариант выполнения канализационного сооружения 1 по фигЗ представляет передаточный колодец 24, который выполнен в виде одного целого и под цифрой 6" соединен с питающим трубопроводом 25 и подсоединен к отводному трубопроводу 27, который проходит через уплотнение 26 Передаточный колодец 24 вблизи своей крышки 28 снабжен на своей внутренней стенке 29 участком опорного профиля 9, который образован кольцевым буртиком с приемным пазом 30, в котором может зажиматься контрольное уплотнительное тело 10 Точно так же вместо паза 30 можно предусмотреть в качестве участка опорного профиля задний подрез (не показано), на который опирается контрольное уплотнительноетело 46803 \ї /§/';•/ г •г 2 и 46803 10 Фиг.? Фиг 5 .SO' ! l vn Фиг 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 w

Дивитися

Додаткова інформація

МПК / Мітки

МПК: E03F 7/00, E03F 5/00

Мітки: споруда, каналізаційна
